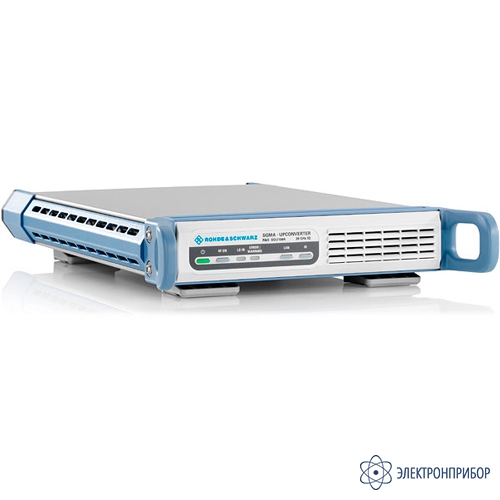

SGU100A — преобразователь частоты

Код товара: 46617
  • Назначение преобразователя частоты SGU100A:

    Преобразователь частоты SGU100A это второй прибор из серии компактных низкопрофильных приборов серии SGMA - специально разработанной для автоматизированных измерительных систем (ATE), особенно с ограниченным пространством на рабочем столе или в измерительной стойке. Он позволяет расширить диапазон частот с 12 ГГц до 20 или 40 ГГц. В связке с генератором SGS100A, представляет собой решение с минимальным форм-фактором на рынке векторной генерации сигналов. На частотах выше 12 ГГц преобразователь обладает полосой частот I/Q-модуляции до 2 ГГц, что делает его идеальным решением для применения в сверхширокополосных аэрокосмических и военных приложениях. Система из нескольких приборов может быть связана для построения фазокогерентной системы, что будет полезным для приложений по формированию диаграммы направленности и систем фазированных антенных решеток.

    Особенности преобразователя частоты SGU100A:

    • Диапазон входных частот от 10 МГц до 12,75 ГГц;
    • Диапазон выходных частот от 10 МГц до 20 или 40 ГГц;
    • Поддержка импульсной и I/Q-модуляции при наличии внешних модулирующих сигналов;
    • Полоса I/Q-модуляции до 2 ГГц;

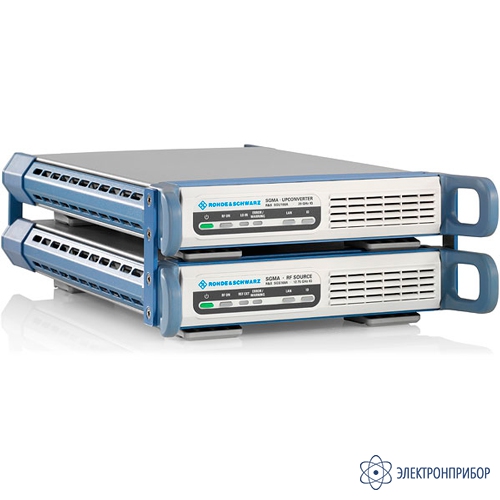

    • При объединении с генератором SGS100A - система имеет минимальный форм-фактор, работая как один инструмент
    • Управление осуществляется через генератор SGS100A по интерфейсам LAN, USB или PCIe посредством приложения SGMA-GUI;
    • Малое время установки частоты и уровня - не более 2 мс по шине PCIe;
    • Возможность построения фазокогерентных систем;
    • Потребляемая мощность 40 или 70 Вт для 20 или 40 ГГц.

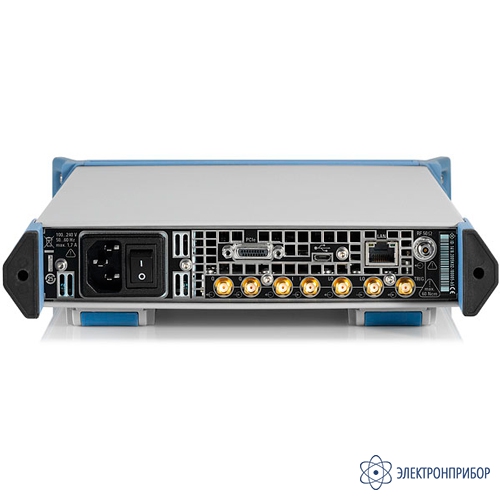

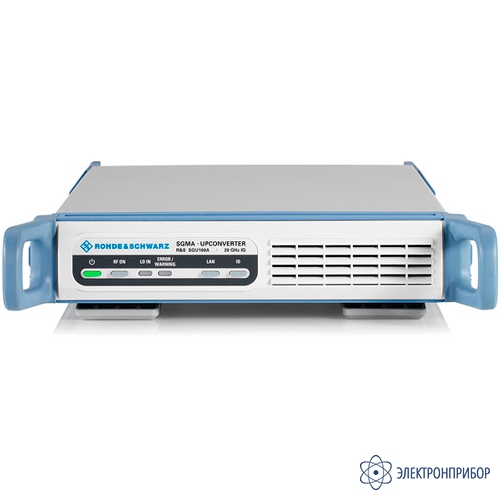

    Описание преобразователя частоты SGU100A:

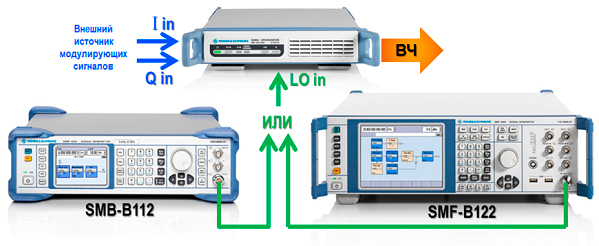

    Преобразователь частоты SGU100A позволяет расширить диапазон частот с 12 ГГц до 20 или 40 ГГц, при условии подачи на его вход ВЧ-сигнала в диапазоне от 10 МГц до 12,75 ГГц. Преобразователь имеет 2 варианта исполнения - аналоговая и векторная версия.В качестве источника немодулированных (CW) сигналов могут выступать аналоговые генераторы (например SMB-B112 или SMF-B122), а для генерации векторных сигналов дополнительно потребуется еще и внешний источник I/Q модуляции. При использовании для этих целей генератора AFQ100B полоса модуляции составит до 528 МГц. Для обеспечения большей полосы - можно воспользоваться генераторами сторонних производителей, в этом случае, на частотах выше 12 ГГц, внутренний I/Q-модулятор преобразователя способен обеспечить полосу модуляции до 2 ГГц.

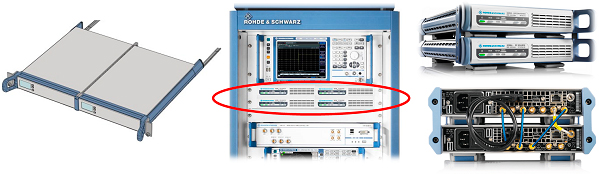

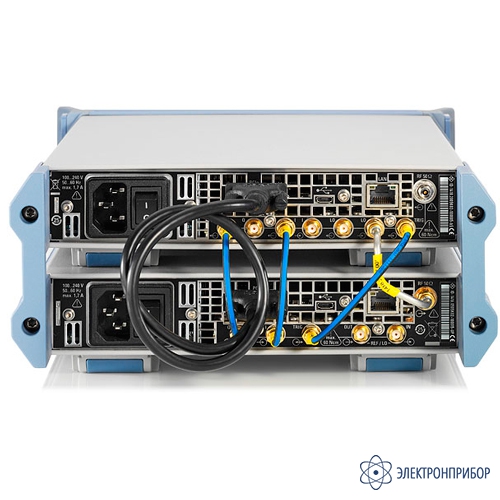

    Но наилучшим вариантом использования преобразователя будет – совместная работа с генератором SGS100A. Объединение этих приборов обеспечивает наименьший форм-фактор на рынке для векторной генерации сигналов в диапазоне до 20 или 40 ГГц. При размещении их в 19-дюймовой измерительной стойке, они займут либо половину ширины полки высотой 2U, либо 1U высоты и всю ширину полки. Если требуется разместить приборы на рабочем столе, можно воспользоваться специальным набором для подключения SGU-Z4, содержащим необходимые кабели и механический крепеж для передней и задней панелей.

    Объединенные приборы работают как один инструмент, автоматически распределяя задачи между собой (один ВЧ-выход для всего диапазона и одни аналоговые I/Q-входы для внешнего модулирующего сигнала). Вместе они обеспечивают частотный диапазон от 10 МГц до 20 или 40 ГГц без модуляции (CW-режим) и от 80 МГц до 20 или 40 ГГц с векторной модуляцией (I/Q-режим).

    Простая интеграция в существующие интерфейсы пользователя

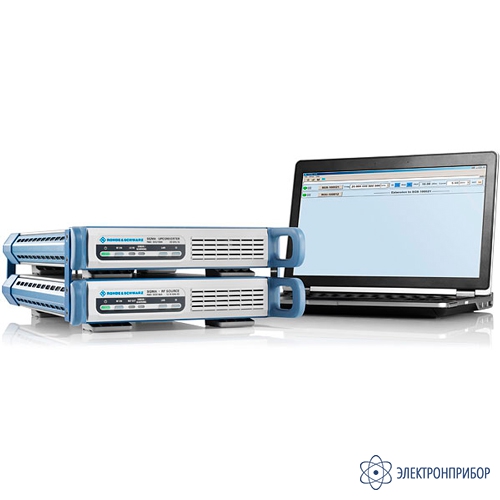

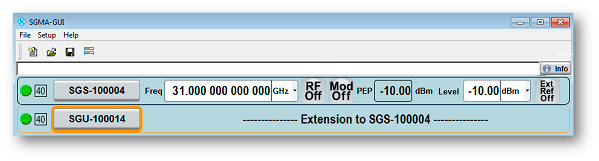

    Управление связкой приборов осуществляется по интерфейсам USB, LAN или PCIe посредством программного приложения SGMA-GUI, устанавливаемого на внешнем ПК. На панели управления графического интерфейса преобразователь SGU отображается в виде расширения генератора SGS и автоматически устанавливается максимальный настраиваемый диапазон частот.

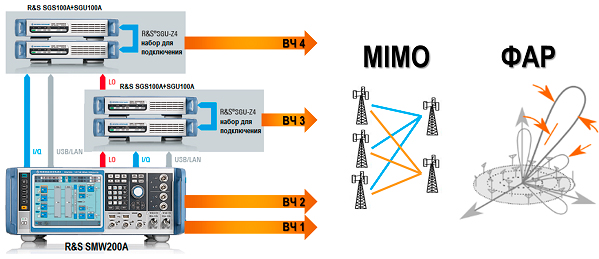

    Компактные многоканальные и фазокогерентные системы

    Многие приложения в радиолокации и мобильной связи требуют систем, способных обеспечивать не только многоканальность, но и обеспечивающих фазовую когерентность выходных сигналов. Например, для сценариев со многими входами-выходами (MIMO) нужно формировать сигналы всех передающих антенн, и задавать корреляционную связь между путями распространения. А в радиолокации, многоканальность обеспечивает возможность формирования нужной диаграммы направленности антенны. В свою очередь, управление фазовыми соотношениями между каналами когерентной системы необходимо при тестировании фазированных антенных решеток. Комбинации SGS+SGU совместно с векторным генератором SMW200A идеально подходят для создания компактных комплексных многоканальных фазокогерентных систем.

  • Технические характеристики преобразователя частоты SGU100A:

    Параметр Значение
    Частота
    Диапазон выходных частот с опциями SGU-B120/ SGU-B120V от 10 МГц до 20 ГГц
    с опциями SGU-B140/ SGU-B140V
    (требуется SGU-B120 или SGU-B120V)
    от 10 МГц до 40 ГГц
    Диапазон входных частот от 10 МГц до 12,75 ГГц
    Время установки частоты при дистанционном управлении через разъем PCIe в комбинации с SGS100A <2 мс
    Уровень
    Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V без опции SGU-B26
    10 МГц от -10 дБм до +8 дБм
    50 МГц от -10 дБм до +15 дБм
    12 ГГц от -10 дБм до +17 дБм
    Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V с опцией SGU-B26
    10 МГц от -100 дБм до +8 дБм
    50 МГц от -100 дБм до +13 дБм
    12 ГГц от -100 дБм до +15 дБм
    Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26
    10 МГц от -10 дБм до +7 дБм
    50 МГц от -10 дБм до +13 дБм
    12 ГГц от -10 дБм до +15 дБм
    Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26
    10 МГц от -100 дБм до +7 дБм
    50 МГц от -100 дБм до +11 дБм
    12 ГГц от -100 дБм до +13 дБм
    Разрешающая способность 0,01 дБ
    Время установки уровня при дистанционном управлении через разъем PCIeв комбинации с SGS100A, без переключений механического ступенчатого аттенюатора <2 мс
    Максимально допустимый уровень обратной мощности 0,5 Вт
    Чистота спектра
    Гармонические составляющие f>12 ГГц, уровень  ≤ 8 дБм < -30 дБн
    Негармонические составляющие
    в комбинации с SGS100A
    12 ГГц < -56 дБн
    Широкополосный шум
    в комбинации с SGS100A
    < -142 дБн(CW)
    < -138дБн тип. (IQ)
    Вход LO
    Диапазон входных частот с опцией SGU-B120 или SGU-B120V
    10 МГц от 10 МГц
    12,75 ГГц от 6,375 ГГц до 10 ГГц
    с опцией SGU-B140 или SGU-B140V
    10 МГц от 10 МГц
    12,75 ГГц от 6,375 ГГц до 12,75 ГГц
    25,5 ГГц от 6,375 ГГц до 10 ГГц
    Уровень подаваемой мощности fвых> 12 ГГц от +7дБм до +13 дБм
    Фазокогерентные выходы
    Диапазон выходных частот с опцией SGU-B120 или SGU-B120V
    12 ГГц от 12 ГГц до 20 ГГц
    с опцией SGU-B140 или SGU-B140V
    12 ГГц от 12 ГГц до 19,5 ГГц
    19,5 ГГц от 9,75 ГГц до 20 ГГц
    Диапазон выходной мощности от +7дБм до +13 дБм
    Импульсная модуляция (внутренний импульсный модулятор)
    Источник модуляции Внешний
    Подавление в паузе > 80 дБ
    Время  фронта / среза 10% - 90% < 20 нс
    Частота повторения импульсов от 0 до 10 МГц
    I/Q модуляция
    Полоса модуляции fвых> 12 ГГц до 2 ГГц
    Вектор ошибок
    в комбинации с SGS100A
    измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 МГц, fвых> 12 ГГц < (2 % + 0,04 % × f/ ГГц)
    Дистанционное управление
    Интерфейсы PCIe, Ethernet,  micro USB тип B
    Общие данные
    Питание AC, 100-240 В, 50-60 Гц
    Потребляемая мощность с опцией SGU-B140 или SGU-B140V 40 Вт
    с опцией SGU-B120 или SGU-B120V 70 Вт
    Габаритные размеры Ш-В-Г (мм) 250-52,5-401
    Масса полностью оснащенный 4 кг
  • Комплект поставки SGU100A

    Наименование Количество
    1 Преобразователь частоты SGU100A – базовый блок* 1
    2 Краткое руководство 1

    * Базовый блок нужно заказывать с опцией SGU-B120 или SGU-B120V.
