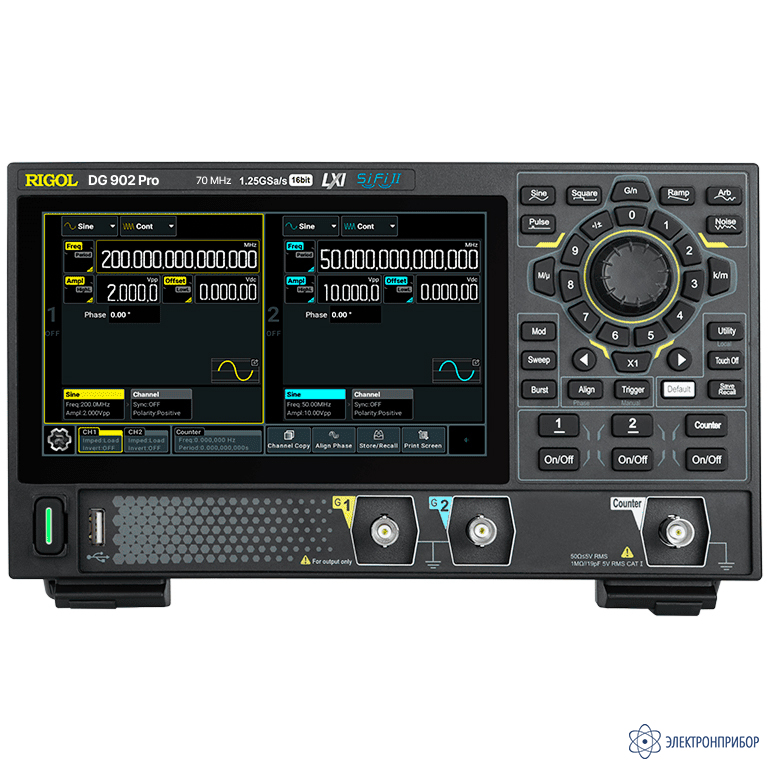

DG902 Pro — многофункциональный генератор СПФ 2 канала полоса до 70 МГц

Код товара: 82843
  • 4-6 дней
    Акция

    Описание многофункционального генератора СПФ 2 канала полоса до 70 МГц DG902 Pro:

    RIGOL DG902 Pro младшая модель прибора с полосой пропускания до 70 МГц в серии бюджетных, 2-х канальных, многофункциональных генераторов сигналов произвольной формы (СПФ), с встроенным электронным блоком функционального генератора.

    Генератор СПФ RIGOL DG902 Pro предлагает инженерам до 148 стандартных форм для формирования выходного сигналов, в т.ч. псевдослучайные последовательности, сигнал шины RS-232, программируемые последовательности, а также возможность применения к этим сигналам различных видов модуляции.

    В конструкции генератора сигналов RIGOL DG902 Pro применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2 (Signal Fidelity II), которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить негативное влияние дискретизации и обеспечить малый джиттер.

    В архитектуре генератора СПФ RIGOL DG902 Pro задействован новейший ЦАП с разрядностью 16 бит, который позволяет формировать электромагнитные сигналы с частотой дискретизации до 1,25 Гвыб/сек.

    Два независимых выходных канала предоставляют специалисту функционал двух независимых синтезаторов сигналов произвольной формы с низким уровнем собственных шумов.

    Генератор СПФ RIGOL DG902 Pro - это многофункциональный прибор, который объединяет в одном корпусе измерительные возможности 6 различных устройств:

    • генератор сигналов произвольной формы;
    • функциональный генератор;
    • генератор шума, генератор импульсов;
    • генератор гармоник (до 20-ой включительно);
    • аналоговый/цифровой модулятор;
    • цифровой частотомер до 1 ГГц (отдельный вход).

  • Технические характеристики многофункционального генератора СПФ 2 канала полоса до 70 МГц DG902 Pro:

    Параметр Значение
    Число выходных каналов 2 независимых + отдельный вход частотомера
    Максимальная частота выходного сигнала до 70 МГц (каждый канал)
    Максимальная глубина памяти 16 Mтчк/канал стандартно (32 Mтчк/канал - опция)
    Частота дискретизации до 1,250 Гвыб/сек
    Вертикальное разрешение 16 бит
    Число встроенных форм сигнала произвольной формы 148
    Встроенный генератор гармоник до 20-ой гармоники
    Встроенный 7-ми разрядный полнофуонкциональный частотомер до 1 ГГц
    Интерфейс USB USB Type C в стандартной комплектации, поддержка адаптера USB-GPIB
    Аналоговая и цифровая модуляция AM, FM, PM, ASK, FSK, PSK, PWM, SUM
    Расширенный набор входов и выходов есть
    Уникальная технология SiFi II (Signal Fidelity II) поточечная генерация сигнала произвольной формы
    Восстановление сигнала без искажения есть
    Регулировка и точность частоты дискретизации есть
    Неустойчивость фазы для любой формы сигнала включая синус, импульсный и т.п. меньше 200 пс
    Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
    Высокая стабильность частоты ±1 промилле; низкий фазовый шум: -105 дБн/Гц
    Функция редактирования сигнала произвольной формы есть
    Возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера есть
    Функция объединения сигналов в стандартной комплектации есть, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
    Функция отслеживания канала в стандартной комплектации есть, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
    Экран 7'' TFT цветной сенсорный
    Поддержка выходов RS232, PRBS и двухтональный
    Поддержка интерфейсов USB-Type C, USB-устройство и локальную сеть (устройство LXI Core 2011)
    Поддержка двух форм питания стандартный от источника переменного тока и от мобильного устройства
    Специальные  отверстия крепления VESA 100 позволяют закрепить генератор DG900Pro на кронштейн, такое расположение существенно экономит рабочее место на столе инженера
    Дистанционное управление через функционал WebControl

  • Комплект поставки DG902 Pro

    № Наименование Количество
    1 Многофункциональный генератор СПФ 2 канала полоса до 70 МГц DG902 Pro 1
