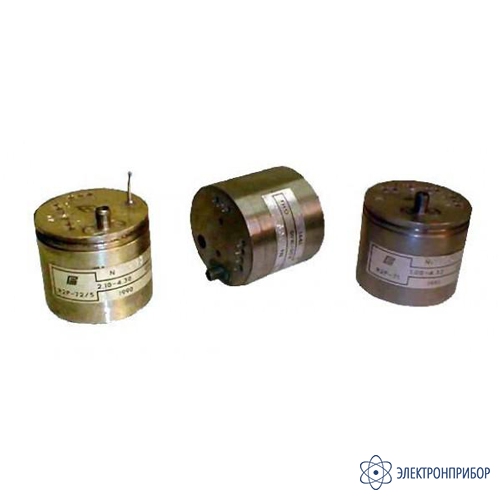

Я2Р-72 — блок генераторный

Код товара: 51071

    Описание блока генераторного Я2Р-72:

    Блок генераторный Я2Р-72 - предназначен для встраивания в радиоизмерительные приборы в качестве источника СВЧ сигнала.

    Блок генераторорный Я2Р-72 представляет собой автогенератор с перестройкой частоты ферритовой ЖИГ сферой. Перестройка осуществляется за счет изменения частоты ферромагнитного резонанса, которая линейно зависит от напряженности магнитного поля в зазоре электромагнита.

  • Технические характеристики блока генераторного Я2Р-72:

    Параметр Значение
    Полоса перестройки частоты генерации 2.0 - 8.3 ГГц

    Уровень шумов:

    фазовый при отсройке 10 кГц
    амплитудный при отстройке 20 МГц

    80 дБ/Гц
    165 дБ/Гц
    Минимальная мощность 20 мВт
    Неравномерность уровня мощности 6 дБ
    Уровень гармоник 15 дБ
    Уровень негармоник при отсройке 2-100 МГц 60 дБ - 90 дБ

    Точность установки частоты:

    в интервале температур от –30 до +60°С
    в интервале температур от 0 до +60°С

    ±35 МГц
    ±25 МГц
    Гистерезис 15 МГц
    Общие характеристики

    Рабочие условия эксплуатации:

    работа
    хранение

    от –30 до + 60 °С
    от –50 до +60°С
    Напряжение питания +15В; +12В; -5В
    Потребляемая мощность 12 ВА
    Габариты 45х39 мм
    Вес 0,35 кг

  • Комплект поставки Я2Р-72

    № Наименование Количество
    1 Блок генераторный Я2Р-72 1
