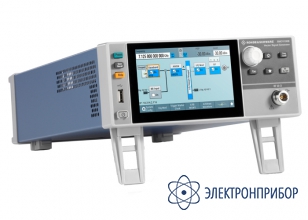

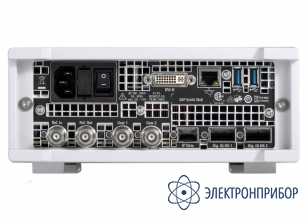

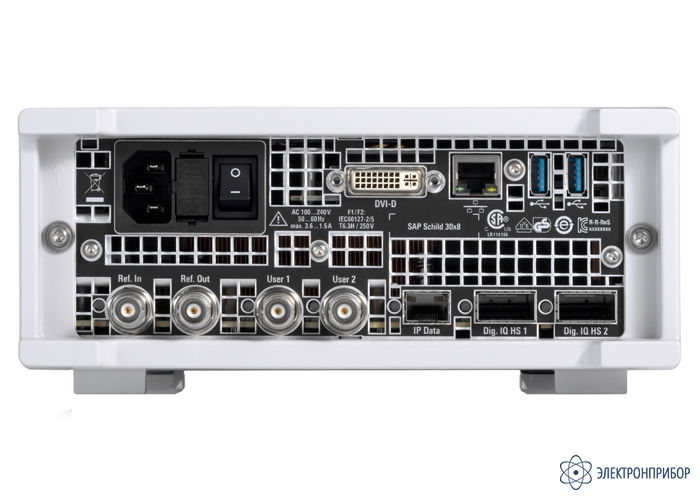

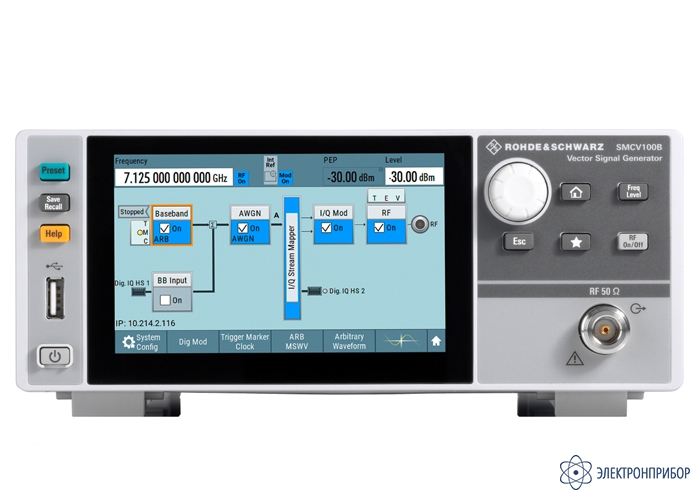

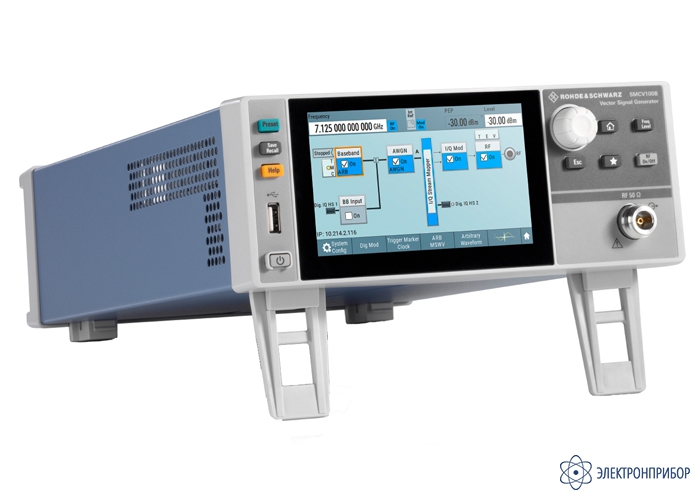

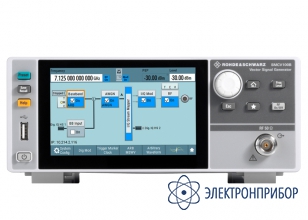

SMCV100В — векторный генератор сигналов

Код товара: 57183
  • 81635-21
    Векторный генератор сигналов SMCV100В Векторный генератор сигналов SMCV100В Векторный генератор сигналов SMCV100В

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      81635-21 до 27.04.2026

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1432.7000.02

    Назначение векторного генератора сигналов SMCV100В:

    Векторный генератор сигналов SMCV100B — первая многостандартная платформа для автомобильных, широковещательных, навигационных и беспроводных систем. Многостандартность делает SMCV100B уникальным устройством для выполнения множества прикладных задач с использованием различных технологий, начиная от лабораторных и заканчивая производственными.

    Особенности векторного генератора сигналов SMCV100В:

    • Первая универсальная платформа для автомобильной отрасли, вещания, навигации, связи;
    • Вещательные и навигационные стандарты;
    • Все основные связные стандарты, включая 5G, IoT, WLAN;
    • Аналоговая, пользовательская цифровая и импульсная модуляция;
    • Гибкая платформа с модернизацией программными ключами;
    • Расширяемый функционал для вновь возникающих задач;
    • Идеален для целей производства и образовательных целей;
    • Современная концепция формирования ВЧ сигнала прямым преобразованием;
    • Встроенный ГПС с полосой до 240 МГц и кодер реального времени;
    • Диапазон частот от 4 кГц до 3 ГГц, 6 ГГц или 7,125 ГГц;
    • Выходная мощность до +25 дБмВт (300 мВт);
    • Низкий фазовый шум (< -125 дБн на 1 ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции;
    • Удобная работа через сенсорный экран 5".

  • Технические характеристики векторного генератора сигналов SMCV100В:

    Параметр Значение
    Встроенный ГПС с полосой до 240 МГц и кодер реального времени
    Диапазон частот от 4 кГц до 3 ГГц, 6 ГГц или 7.125 ГГц
    Выходная мощность до +25 дБмВт (300 мВт)
    Низкий фазовый шум (< -125 дБн на 1ГГц, отстройка 10 кГц) и улучшенный SNR после ЧМ демодуляции
    Измеренный фазовый шум
    Однополосный ФШ (измеренное) отстройка = 20 кГц в полосе 1 Hz, мощность = +10 дБмВт
    SMCV100B
    стандартный прибор    		 f = 100 МГц < –120 дБн/Гц
    f = 1 ГГц < –110 дБн/Гц
    f = 2 ГГц < –105 дБн/Гц
    f = 2.5 ГГц < –100 дБн/Гц
    2.5 ГГц < f ≤ 7.125 ГГц < –95 дБн/Гц
    SMCV100B
    с опцией SMCVB-K709    		 f = 100 МГц < –145 дБн/Гц
    f = 1 ГГц < –130 дБн/Гц
    f = 2 ГГц < –125 дБн/Гц
    f = 2.5 ГГц < –120 дБн/Гц
    2.5 ГГц < f ≤ 7.125 ГГц < –110 дБн/Гц
    Общие характеристики
    Потребляемая мощность Не более 110 Вт (изм.)
    Акустический шум (вентиляторы) Уровень звука: Lw = 53 dB(A) (изм.)
    Соответствует DIN EN ISO 3744: 2010
    Размеры (ШхВхД) 222 х 97 х 366 мм
    Вес 4,7 кг включая все аппаратные опции

  • Комплект поставки SMCV100В

    № Наименование Количество
    1 Векторный генератор сигналов SMCV100В 1
    2 Кабель питания 1
    3 Краткое руководство 1
