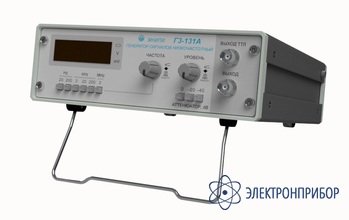

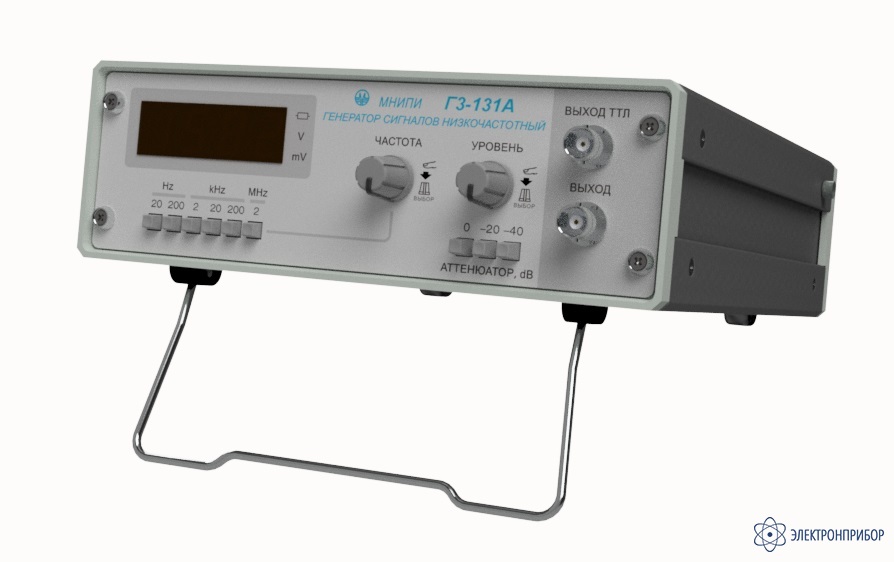

Г3-131А — генератор сигналов низкочастотный
Код товара: 85785-
Акция
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-

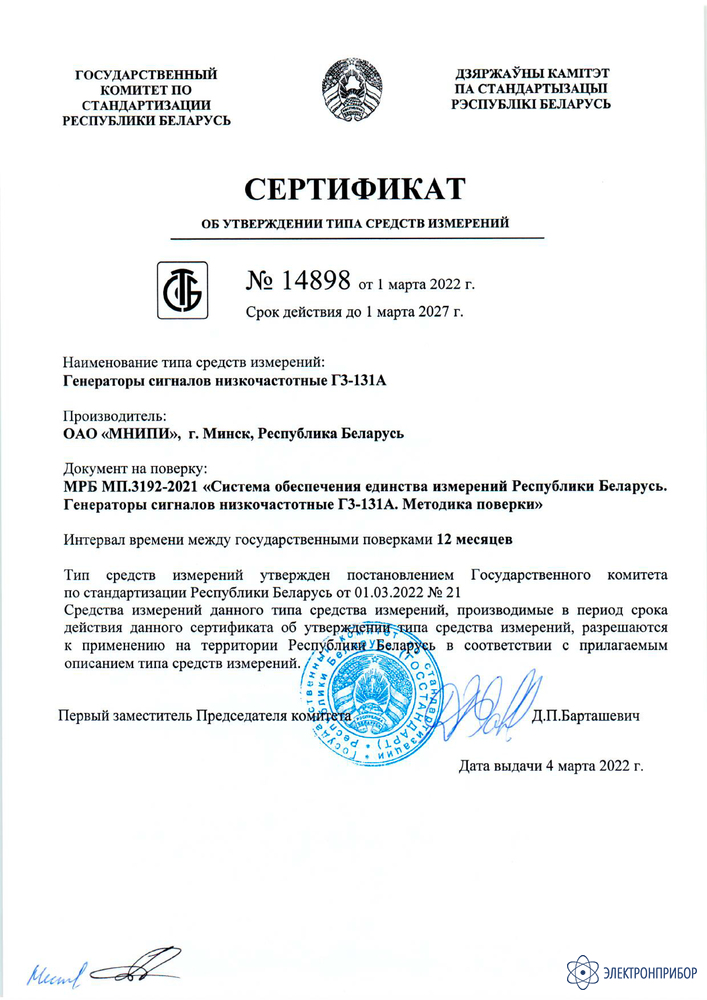

Госреестр СИ РФ
86754-22 до 01.03.2027
-
Производитель
Назначение генератора сигналов низкочастотного Г3-131А:
Генератор Г3-131А предназначен для формирования сигналов синусоидальной и прямоугольной (ТТЛ) форм.
Основные преимущества генератора сигналов низкочастотного Г3-131А:
- широкий диапазон частот;
- малые преобразования синусоидальных сигналов;
- калиброванный выход по среднеквадратичному значению напряжения;
- цифровая индикация и выходные сигналы уровня ТТЛ;
- точность установки частоты во всех рабочих деталях;
- возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);
- Простота в регулировке и высокая надежность.
Описание генератора сигналов низкочастотного Г3-131А:
Задающий генератор прибора выполнен на микросхеме прямого цифрового синтеза DDS. Для обеспечения спектральной чистоты синусоидального сигнала установлен фильтр низкой частоты седьмого порядка.
Выбор поддиапазона и шага устанавливаемой частоты, величины устанавливаемого выходного уровня осуществляет микропроцессорное устройство, управляемое переключателями частоты и уровня и соответствующими N-кодерами.
Информация о процессе и результатах установок отображается на индикаторе. Генератор Г3-131А имеет встроенное программное обеспечение, осуществляющее функции сбора и обработки данных.
Элементная база и конструктивные особенности обеспечивают непрерывную работу Г3-131А в течение 16 ч при сохранении своих технических характеристик.
Прибор соответствует требованиям по электромагнитной совместимости, внесен в Госреестр средств измерений Российской Федерации.
-
-
Технические характеристики генератора сигналов низкочастотного Г3-131А:
Параметр Значение Форма сигнала синусоидальная, прямоугольная (ТТЛ) Диапазон частот от 2 Гц до 2 МГц Погрешность установки частоты ±0,05 % Нестабильность частоты не более 0,02 % за 15 мин Максимальное среднеквадратическое значение напряжения сигнала не менее 3,54 В на нагрузке 600 Ом
не менее 7,07 В без нагрузкиПогрешность установки среднеквадратическое значение напряжения сигнала на частоте 1 кГц в диапазоне напряжения от 0,1 до 3,55 В на нагрузке 600 Ом и от 0,2 до 7,10 В без нагрузки, В ±(0,03·U + 0,01) Плавное ослабление сигнала не менее 20 дБ Погрешность ступенчатого ослабления сигнала 20 дБ и 40 дБ при подключенной нагрузке 600 Ом ±0,5 дБ для поддиапазонов «20 Hz», «200 Hz», «2 kHz», «20 kHz», «200 kHz»
±2 дБ для поддиапазона «2 MHz»Неравномерность уровня сигнала относительно 1 кГц не более 5 % на частотах до 20 Гц
не более 2 % на частотах от 20 Гц до 200 кГц
не более 5 % на частотах от 200 кГц до 2 МГцКоэффициент гармоник не более 0,3 % на частотах от 2 до 20 Гц
не более 0,2 % на частотах от 20,01 Гц до 100 кГц
не более 1 % на частотах от 100 кГц до 2 МГцПараметры сигнала прямоугольной (ТТЛ) формы длительность фронта, среза не более 100 нс
лог. «1» ≥ 2,4 В;
лог. «0» ≤ 0,4 ВДиапазон рабочих температур от -10 °С до +40 °С Питание ~230 В, 50 Гц; 10 В·А Габаритные размеры генератора не более 215х260х76 мм Масса генератора не более 2,0 кг -
Комплект поставки Г3-131А
№ Наименование Количество 1 Генератор сигналов низкочастотный Г3-131А 1 2 Кабель сетевой 1 3 Кабель №1 1 4 Нагрузка 600 Ом 1 5 Вставка плавкая 1 6 Руководство по эксплуатации 1 7 Методика поверки 1 Дополнительная комплектация Г3-131А
(Поставляется за отдельную плату)
№ Наименование 1 Переход П-01 2 Кабель № 3 -
