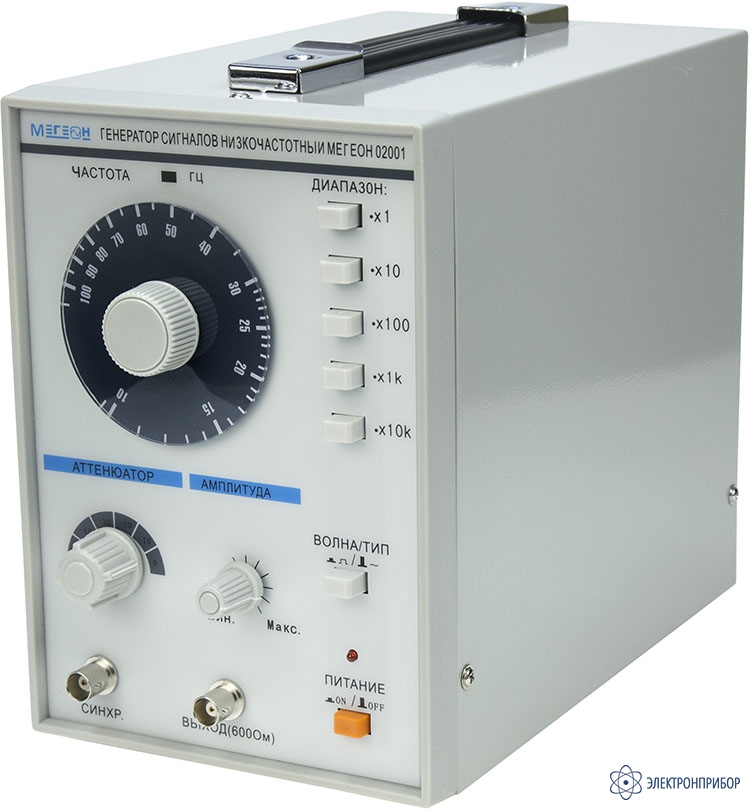

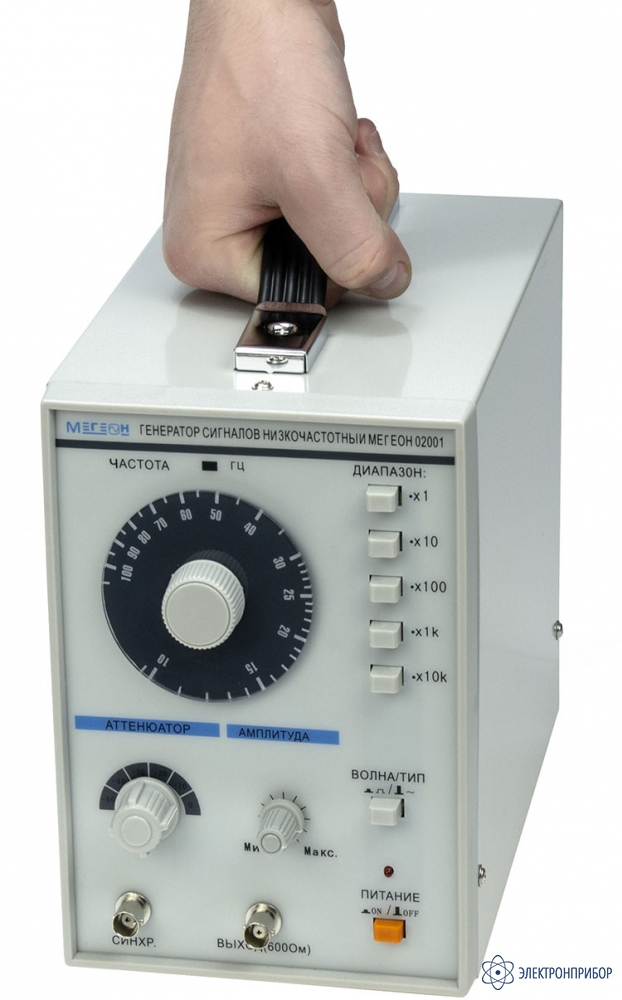

МЕГЕОН 02001 — генератор сигналов низкочастотный

Код товара: 54997

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      3072

    Описание генератора сигналов низкочастотный МЕГЕОН 02001:

    Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02001. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02001 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

    Особенности генератора сигналов низкочастотный МЕГЕОН 02001:

    • Использование высокоточных и надежных компонентов обеспечивает высокую стабильность при минимальной погрешности;
    • Вертикальное исполнение корпуса позволяет размещать генератор в вертикальных сборочных панелях;
    • Прибор позволяет генерировать сигналы синусоидальной и прямоугольной формы;
    • Интегрированный шестиуровневый аттенюатор позволяет регулировать уровень выходного сигнала с шагом 10 дБ;
    • Возможность работы в пяти частотных интервалах;
    • Генератор сигналов оснащен входом внешней синхронизации.

  • Технические характеристики генератора сигналов низкочастотный МЕГЕОН 02001:

    Параметр Значение
    Частотный диапазон
    Х 1 интервал 10 Гц – 100 Гц
    Х 10 интервал 100 Гц – 1 кГц
    Х 100 интервал 1 кГц – 10 кГц
    Х 1К интервал 10 кГц – 100 кГц
    Х 10К интервал 100 кГц – 1 мГц
    Характеристики синусоиды
    Выходное напряжение 5В и более
    Нелинейные искажения на выходе 400 Гц – 20 кГц, 0.1% или менее (в интервале Х100 для 1 кГц); 50Гц – 500 кГц, 0.5% или менее
    Неравномерность выходного напряжения +/- 0.5 dB (в отношении к уровню при 1 кГц)
    Характеристики прямоугольного сигнала
    Время нарастания 0.25 мкс или менее
    Коэффициент заполнения 50% +/-5%.
    Характеристики внешней синхронизации
    Разброс +/-3% от частоты генератора.
    Входное сопротивление около 100КОм
    Максимальный уровень входного сигнала 15В среднеквадратическая.
    Характеристики выхода
    Сопротивление 600 Ом +/-10%
    Аттенюатор 0dB, -10 dB, -20 dB, -30 dB, -40 dB, и -50 dB в 6 шагов (точность +/-1 dB при нагрузке сопротивлением 600 Ом).
    Требования к питанию
    Вход ~110В/220В 50/60 Гц
    Потребляемая мощность 10,8 Ватт
    Размеры
    Габариты 128(Ш) Х 190(Д) Х 239 (В) мм
    Масса 2.9 кг

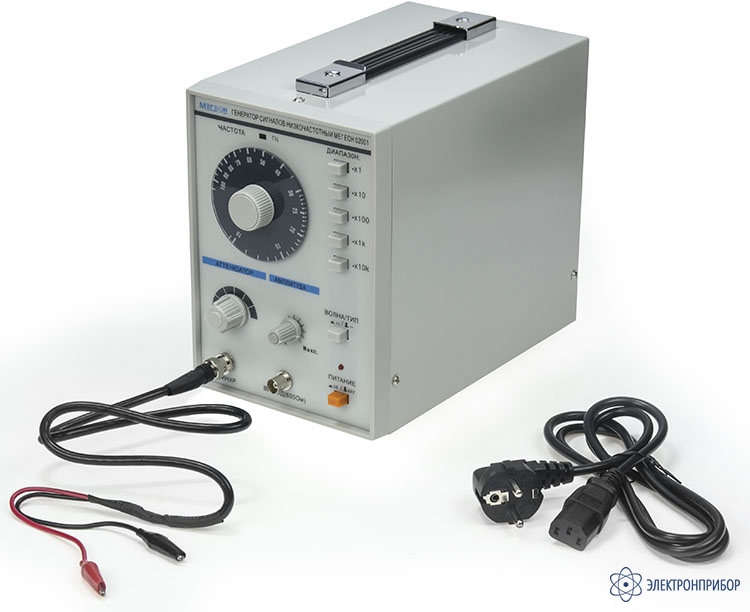

  • Комплект поставки МЕГЕОН 02001

    № Наименование Количество
    1 Генератор сигналов низкочастотный МЕГЕОН 02001 1
