UNI-T UTG2062B — генератор сигналов

Код товара: 72413
  • 4-6 дней

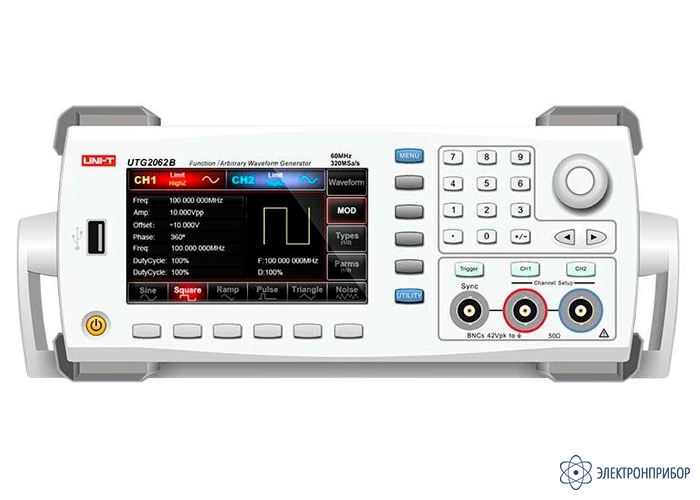

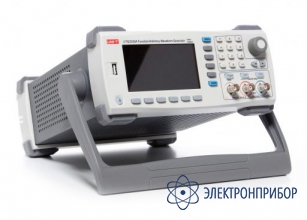

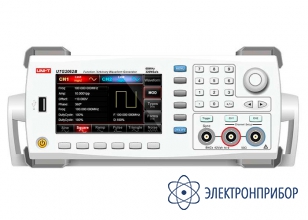

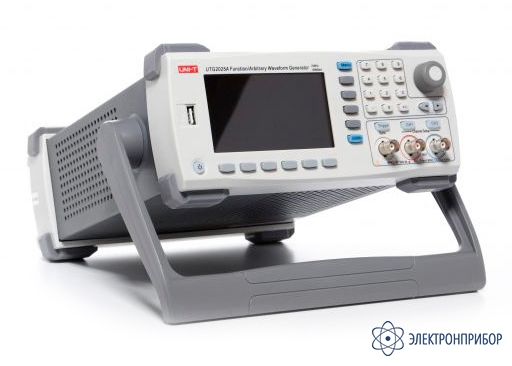

    Генератор сигналов UNI-T UTG2062B Генератор сигналов UNI-T UTG2062B

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UTG2062B

    Назначение генератора сигналов UNI-T UTG2062B:

    UNI-T UTG2062B является экономичным, высокопроизводительным, многофункциональным одноканальным генератором сигналов. Он использует технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов. Может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений; также может обеспечить высокочастотный вертикальные краевые прямоугольные волны. Удобный интерфейс UNI-T UTG2062B, превосходные технические показатели и удобный графический стиль отображения может помочь пользователям быстро выполнять задачи и улучшать работу эффективность.

    Особенности генератора сигналов UNI-T UTG2062B:

    • Два независимых выходных канала;
    • Частота дискретизации – 320 МГц;
    • Вертикальное разрешение – 16 бит;
    • 7 стандартных форм генерируемых сигналов;
    • Генерируемые сигналы:
    • синус – 1 мкГц … 60 МГц, меандр – 1 мкГц … 60 МГц, пилообразный – 1 мкГц … 3 МГц, импульс – 1 мкГц … 20 МГц,  гауссовский шум – 60 МГц (-3 дБ);
    • Режимы модуляции: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
    • 4.3-дюймовый TFT-дисплей с высоким разрешением WVGA (480×277);
    • Интерфейсы: USB Host, USB Device, LAN, 10MHz clock source input/output;
    • Питание: 220 В, потребление менее 50 Вт.

  • Технические характеристики генератора сигналов UNI-T UTG2062B:

    Параметр Значение
    Число каналов 2
    Максимальная частота 60 МГц
    Частота выборки (семплирования) 1,28 Гвыб/с (320 Мвыб/с, 4-кратная интерполяция)
    Диапазон частот 1 мкГц - 60 МГц
    Вертикальное разрешение 16 бит
    Глубина памяти 8 Кб - 16 Мб
    Формы сигналов синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные
    Частотные характеристики
    Синусоидальный сигнал 1 мкГц - 60 МГц
    Прямоугольный сигнал 1 мкГц - 25 МГц
    Импульсный сигнал 1 мкГц - 20 МГц
    Пилообразный сигнал 1 мкГц - 3 МГц
    Гармонический сигнал 1 мкГц - 30 МГц
    Произвольный сигнал 1 мкГц - 15 МГц
    Белый шум 1 мкГц - 60 МГц
    Разрешение 1 мкГц
    Точность ± 50 ppm / ± 100 ppm
    Температурный коэффициент < 2 ppm / °C
    Характеристики синусоидального сигнала
    Гармоническое искажение DC - 1 МГц: -60 дБ
    1 МГц - 10 МГц: -55 дБ
    10 МГц - 40 МГц: -50 дБ
    40 МГц - 80 МГц: -45 дБ
    80 МГц - 120 МГц: -40 дБ
    Полное гармоническое искажение < 0.2% (DC - 20 кГц)
    Характеристики прямоугольного сигнала
    Время нарастания/спада ≤ 4 нс
    Выброс ≤ 2%
    Скважность 0,001% - 99,999%
    Характеристики пилообразного сигнала
    Линейность < 1%
    Симметричность 0 - 100%
    Характеристики импульсного сигнала
    Частотный диапазон 1 мкГц - 20 МГц
    Ширина импульса ≥ 16 нс
    Период фронта 9 нс - 10 с
    Выброс < 2%
    Характеристики шумового сигнала
    Смещение постоянного тока ± 5 В (50 Ом);
    ± 10 В (> 50 Ом)
    Точность смещения ± (1% + 2 мВ)
    Характеристики произвольного сигнала
    Частотный диапазон 1 мкГц - 15 МГц
    Глубина памяти 8 Кб - 16 Мб
    Минимальное время нарастания/спада 7 нс
    Выходной сигнал
    Амплитуда ≤ 20 МГц: 1 мВ - 10 В;
    ≤ 60 МГц: 1 мВ - 5 В;
    ≤ 120 МГц: 1 мВ - 2 В
    Импеданс 50 Ом
    Максимальная изоляция 42 В к заземляющему проводу
    Характеристики развертки
    Форма несущей волны синусоидальная, прямоугольная, пилообразная, произвольна
    Тип линейный или логарифмический
    Время развертки 1 мс - 500 с ± 0,1%
    Источник триггера внешний, внутренний, ручной
    Характеристики BURST
    Форма несущей волны синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная
    Начальная / конечная фаза от 0°C до +360°C
    Время цикла 1 мкс - 500 с ± 1%
    Источник запуска внутренний, внешний, ручной
    Характеристики модуляции
    Типы модуляции AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM, QAM
    Форма несущей волны синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, произвольная
    АМ
    Источник внутренний / внешний
    Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
    Глубина 0 - 120%
    FM
    Источник внутренний / внешний
    Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
    Частота DC - 30 МГц
    PM
    Источник внутренний / внешний
    Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц)
    Отклонение фазы 0° - 360°
    ASK, FSK, BPSK
    Источник внутренний / внешний
    Модулирующая форма волны прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц)
    QPSK
    Источник PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25
    Модулирующая форма волны прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц)
    OSK
    Форма несущей волны синусоидальная волна
    Источник внутренний / внешний
    Время колебаний 8 нс - 200 с
    Частота 2 мГц - 1 МГц
    PWM
    Форма несущей волны импульсная волна
    Источник внутренний / внешний
    Модулирующая форма волны синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна
    SUM
    Источник внутренний / внешний
    Модулирующая форма волны синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, шумовая, произвольная волна
    Модулирующая частота 2 мГц - 1 МГц (внутренний)
    DC - 20 кГц (внешний)
    QAM
    Режим QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256
    Модулирующий источник PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25
    Частота 2 мГц - 1 МГц
    Амплитуда 10 мВ - 10 В (50 Ом)
    Триггерный вход
    Уровень сигнала TTL
    Ширина импульса > 100 нс
    Входное сопротивление > 10 кОм
    Время отклика развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс
    Триггерный выход
    Уровень сигнала TTL
    Ширина импульса > 400 нс
    Входное сопротивление 50 Ом
    Максимальная частота > 1 МГц
    Частотомер
    Входной уровень TTL (200 мВ - 9 В)
    Диапазон входной частоты 100 мГц - 200 МГц
    Точность ± 51 ppm
    Разрешение по частоте 6 бит/с
    Общие характеристики
    Дисплей 4,3 дюйма TFT LCD, 480 х 272
    Интерфейс USB
    Питание 100 - 240 В AC, 45 - 440 Гц, CAT II
    Потребляемая мощность < 50 Вт
    Предохранитель Т, 2 А, 250 В
    Температура хранения 10℃ - 40℃
    Влажность < 80%
    Габариты 320 х 265 х 110 мм
    Вес нетто 3200 г

  • Комплект поставки UNI-T UTG2062B

    № Наименование Количество
    1 Генератор сигналов UNI-T UTG2062B 1
    2 Шнур питания 1
    3 Измерительный кабель с разъемом BNC 1
    4 Кабель USB 1
    5 Компакт диск с ПО 1
    6 Инструкция по эксплуатации 1
