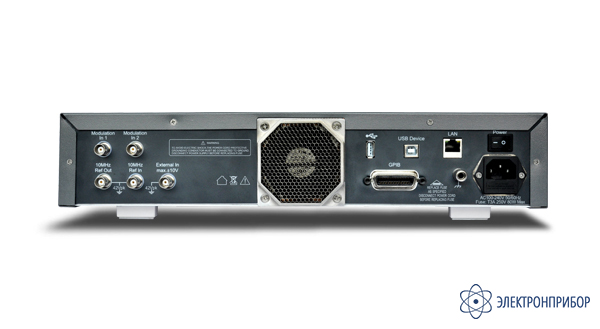

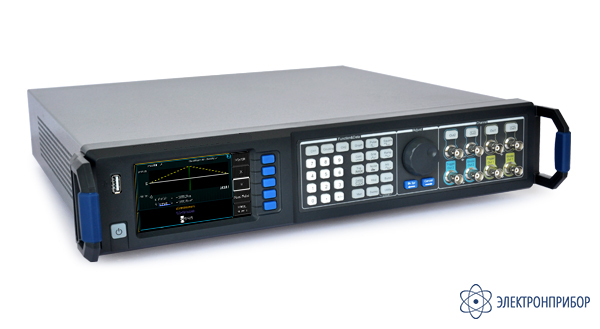

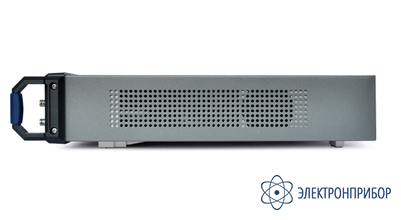

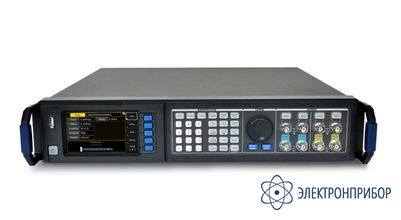

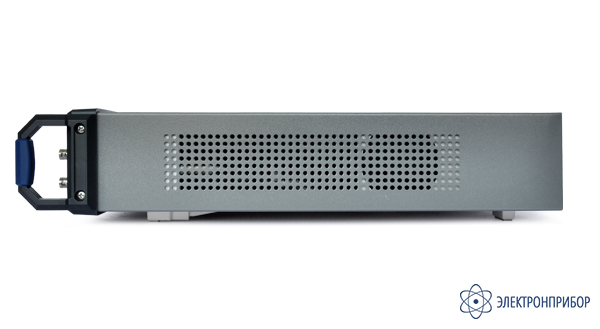

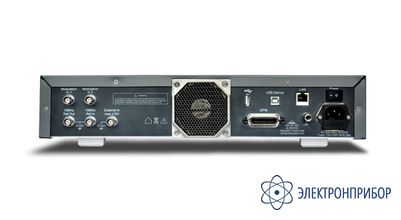

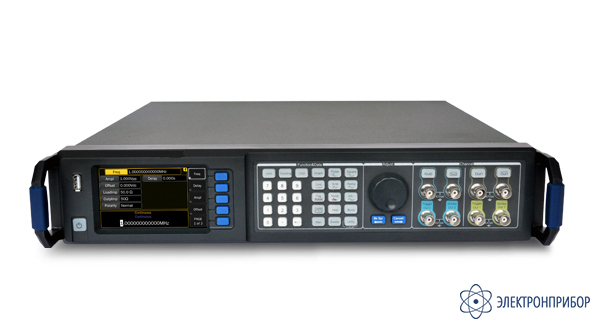

АКИП-3429/1 — генератор сигналов произвольной формы

Код товара: 74316
  • Генератор сигналов произвольной формы АКИП-3429/1 Генератор сигналов произвольной формы АКИП-3429/1 Генератор сигналов произвольной формы АКИП-3429/1 Генератор сигналов произвольной формы АКИП-3429/1

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание генератора сигналов произвольной формы АКИП-3429/1:

    Новая серия универсальных генераторов сигналов произвольной АКИП-3429 — это семейство одно и двухканальных генераторов сигналов произвольной формы с максимальной выходной частотой до 240 МГц для гармонических колебаний и до 120 МГц для импульсных сигналов прямоугольной формы. Максимальной частота дискретизации, для создания сигналов произвольной формы, 2 Гвыб/с, максимальная длина памяти, 512 кБ, ЦАП 14-бит. Генераторы серии АКИП-3429 по своим техническим характеристикам, режимам измерений и габаритным размерам полностью идентичны генераторам 81150A известного мирового производителя Keysight Technologies, полностью совместимы по командам дистанционного управления и соответственно могут рассматриваться как его полноценная замена.

    Особенности генератора сигналов произвольной формы АКИП-3429/1:

    • максимальная частота: синусоидальная форма 240 МГц, импульсная форма 120 МГц;
    • максимальная частота дискретизации: 2 ГГц;
    • память: 512 кБ/канал для сигналов произвольной формы;
    • разрядность ЦАП: 14 бит;
    • число каналов: 1;
    • режимы работы аналоговых каналов: несимметричный или дифференциальный режим работы;
    • использование технология DDS (прямой цифровой синтез);
    • внутренний опорный генератор: 5*10-5;
    • стандартные формы сигнала (ФГ): синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие;
    • минимальная длительность фронта/среза импульса 2,5 нс;
    • максимальный выходной уровень 10 Вскз на нагрузке 50 Ом;
    • режимы формирования сигналов: непрерывный, синхронизированный, по строб импульсу;
    • расширенные двухканальные функции, формирование связанных по настройкам сигналов;
    • поддержка различных видов модуляций, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ;
    • режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
    • режим Phase Locked – автоматическое выравнивание фазы каждого канала;
    • вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, выход строб импульса;
    • интерфейсы: USB, LAN, GPIB;
    • графический ЖК-дисплей, диагональ 8,89 см;
    • дистанционное управление с помощью команд SCPI.

  • Технические характеристики генератора сигналов произвольной формы АКИП-3429/1:

    Параметр АКИП-3429/1 АКИП-3429/1А АКИП-3429/2 АКИП-3429/2А
    Выходные параметры
    Число каналов 1 – несимметричный или дифференциальный режим работы 2 – несимметричный или дифференциальный режим работы
    Частотный диапазон Синус 1 мкГц … 240 МГц
    Прямоугольный 1 мкГц … 120 МГц
    Импульс 1 мкГц … 120 МГц
    Пила 1 мкГц … 5 МГц
    СПФ 1 мкГц … 120 МГц
    Шум ≥120 МГц
    Дискретность установки частоты 1 мкГц
    Погрешность установки частоты ±(5х10-5 + 1 мкГц)
    Диапазон установки выходного уровня сигнала синусоидальной формы

    согласованная нагрузка 50 Ом:
    Fc ≤ 50 МГц: 50 мВпик-пик ... 10 Впик-пик
    Fc > 50 МГц … ≤ 120 МГц: 50 мВпик-пик … 5 Впик-пик
    Fc > 120 МГц … ≤ 240 МГц: 50 мВпик-пик … 3 Впик-пик
    открытый выход; согласованная нагрузка 50 Ом:
    Fc ≤ 50 МГц: 100 мВпик-пик ... 20 Впик-пик
    Fc > 50 МГц … ≤ 120 МГц: 100 мВпик-пик … 10 Впик-пик
    Fc > 120 МГц … ≤ 240 МГц: 100 мВпик-пик … 6 Впик-пик

    где, Fc – значение несущей частоты
    Дискретность установки уровня от 1 мВпп или 4 разряда
    Погрешность установки уровня переменного сигнала ±(1,5 % от установки + 5 мВ) для сигнала синусоидальной формы, 1 кГц
    Неравномерность АЧХ переменного сигнала ±0,5 дБ (относительно 10 МГц синусоидальной формы)
    Защита выхода защита от короткого замыкания, защита от перегрузки по току (максимальный обратный ток не более ток 410 мА)
    Выходное сопротивление переключаемое значение: 5 Ом / 50 Ом
    диапазон изменения сопротивления нагрузки: 0,3 Ом … 1 МОм
    Постоянного напряжение (DC)
    Диапазон установки уровня постоянного напряжения -10 В …. +10 В (согласованная нагрузка 50 Ом)
    -20 В … +20 В (открытый выход)
    Дискретность установки уровня от 1 мВ или 4 разряда
    Погрешность установки уровня постоянного напряжения диапазон установки ±5 В: ±(1% от установки + 25 мВ)
    диапазон установки свыше ±5 В до ±10 В: ±(1 % от от установки + 50 мВ)
    диапазон установки свыше ±10 В до ±20 В: ±(1 % от от установки + 75 мВ)
    Уровень гармоник относительно уровня основной частоты
    1 Впп 3 Впп 10 Впп
    1 мкГц ... 2 МГц ≤-62 дБн ≤-62 дБн ≤-50 дБн
    свыше 2 МГц … 10 МГц ≤-57 дБн ≤-52 дБн ≤-45 дБн
    свыше 10 МГц … 50 МГц ≤-50 дБн ≤-45 дБн ≤-40 дБн
    свыше 50 МГц … 120 МГц ≤-38 дБн ≤-32 дБн
    свыше 120 МГц … 240 МГц ≤-28 дБн ≤-23 дБн
    Негармонические составляющие ≤-60 дБн в диапазоне до 20 МГц
    ≤-55 дБн в диапазоне свыше 20 МГц до 200 МГц
    ≤-50 дБн в диапазоне свыше 200 МГц до 240 МГц
    Суммарные гармонические искажения ≤ 0,2 % (20 Гц - 20 кГц，20 Впик-пик)
    Плотность фазовых шумов ≤-130 дБн/Гц (10 кГц отстройка, несущая 1 МГц)
    ≤-125 дБн/Гц (10 кГц отстройка, несущая 10 МГц)
    ≤-100 дБн/Гц (10 кГц отстройка, несущая 240 МГц)
    Одинарный импульсный сигнал
    Регулировка длительности импульса от 4,1 нс до (T– 4,1 нс), где T – значение установленного периода повторения импульса Дискретность установки от 100 пс
    Погрешность установки длительности импульса ±(0,005 % от установки + 0,5 нс)
    Диапазон установки длительность фронта/среза импульса 2,5 нс...1000 с (10 % ... 90 %) Дискретность установки от 100 пс
    Погрешность установки длительности фронта ±500 пс (при фронте <50 нс, уровне не более 1 Впп)
    Импульсы прямоугольной формы
    Минимальная длительность фронта/среза импульса ≤ 2,5 нс (10 % ... 90 %)
    Диапазон установки коэффициента заполнения от (Fc/240 МГц) до 1 - (Fc/240 МГц), где, Fc – значение несущей частоты
    Дискретность установки 0,1 %
    Треугольная форма
    Асимметричность 0 % … 100 %
    Шум
    Распределение амплитуды По Гауссу, Пользовательское
    Крест фактор 3.1, 4.8, 6.0, 7.0 (при распределении по Гассу)
    Тип сигнала Фиксированный, синхронизированный
    Произвольная форма
    Скорость выборки 2 Гвыб/с
    Диапазон регулировки длины сигнала от 2 точек до 512 к точек
    Вертикальное разрешение 14 бит
    Режимы редактирования графический, формула
    Джиттер 1 нс
    Генератор цифровых шаблонов
    Диапазон установки скорости передачи данных 1 мкбит/с … 120 Мбит/с
    Максимальная длительность шаблона 16 Мбит, разрешение 1 бит
    Число уровней 2, 3 или 4 (выбираются пользователем)
    Последовательность преамбула, за которой следует один зацикленный блок данных, количество циклов: 1–10 000 000, вся последовательность может повторяться бесконечно или синхронизировано
    Режимы запуска непрерывно, стробируемый, один бит на событие триггера, одна последовательность на событие триггера
    Источник шаблона внутренний PRBS/ПСДП -7, 9, 11, 15, 23 и 31 Пользовательский Внешний
    Модуляции АМ, ЧМ, ФМ
    Произвольная битовая последовательность определяемые пользователем и предопределяемые битовые переходы, до 64 точек произвольной формы на битовый переход
    Модуляция
    Виды модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ
    Частота модуляции внутренняя: 1 МГц … 10 МГц (АМ, ЧМ, ФМ, ШИМ), 1 МГц … 50 МГц (ЧМн)
    Внешняя: DC … 10 МГц
    Форма модуляции синус, прямоугольник, пила, шум, СПФ
    импульс – только ШИМ
    Глубина АМ 0 % … 120 %
    Девиация частоты 0 … Fc/2
    Девиация фазы ФМ 0°… 360°
    Девиация ШИМ 0 % … 100 %
    Источник модуляции внутренний, внешний
    Свипирование (ГКЧ)
    Формы несущей cтандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Закон качания линейное или логарифмическое
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Время качания 100 мкс … 500 с
    Тип качания возрастание или убывание
    Источник синхронизации внешний, внутренний, ручной
    Пакетный режим
    Формы несущей стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Диапазон частот 1 мкГц … 120 МГц
    Число импульсов в пакете 2 … 231 -1
    Период повторения 16,7 нс … 9999 с
    Фаза старт/стоп 0° … 360°
    Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
    Параметры дополнительных входов/выходов
    Вход внешнего опорного сигнала 10 МГц ± 500 ppm, уровень: 200 мВпик-пик … 5 Впик-пик, 1 кОм
    Выход опорного сигнала 10 МГц; уровень: 1 В; 50 Ом
    Внешний вход (EXT) диапазон частот: DC … 120 МГц
    уровень: ±10 В, минимум от 200 мВпп
    сопротивление: 50 Ом/10 кОм.
    длительность импульса > 3,3 нс
    Выход синхронизации уровень: TTL (0 В/2,5 В) или ECL (-0,85 В/-1,80 В).
    максимальная частота 120 МГц
    сопротивление 50 Ом
    Строб выход выходной строб сигнал имеет различную функцию в зависимости от режима работы генератора
    цифровой выход TTL (0 В/2,5 В) или ECL (-0,85 В/-1,80 В)
    аналоговый выход: -2,0 … +2,0 В
    сопротивление 50 Ом.
    минимальная длительность импульса 4 нс
    Общие характеристики
    ЖК-дисплей цветной графический (TFT, диагональ 8,89 см)
    Память 4 ячейки (пользовательские СПФ), 4 ячейки (шаблон) поддержка внешних USB Flash дисков
    Напряжение питания 100 … 240 В, 50/60 Гц
    Потребляемая мощность 80 Вт
    Рабочие условия 0…40 °С, 80%
    Интерфейс USB, LAN, GPIB
    Габаритные размеры 439 × 100 × 456 мм
    Масса 6 кг

  • Комплект поставки АКИП-3429/1

    № Наименование Количество
    1 Генератор сигналов произвольной формы АКИП-3429/1 1
