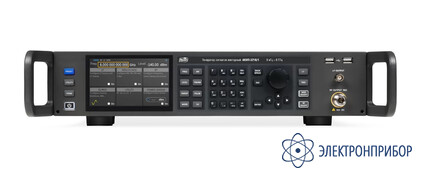

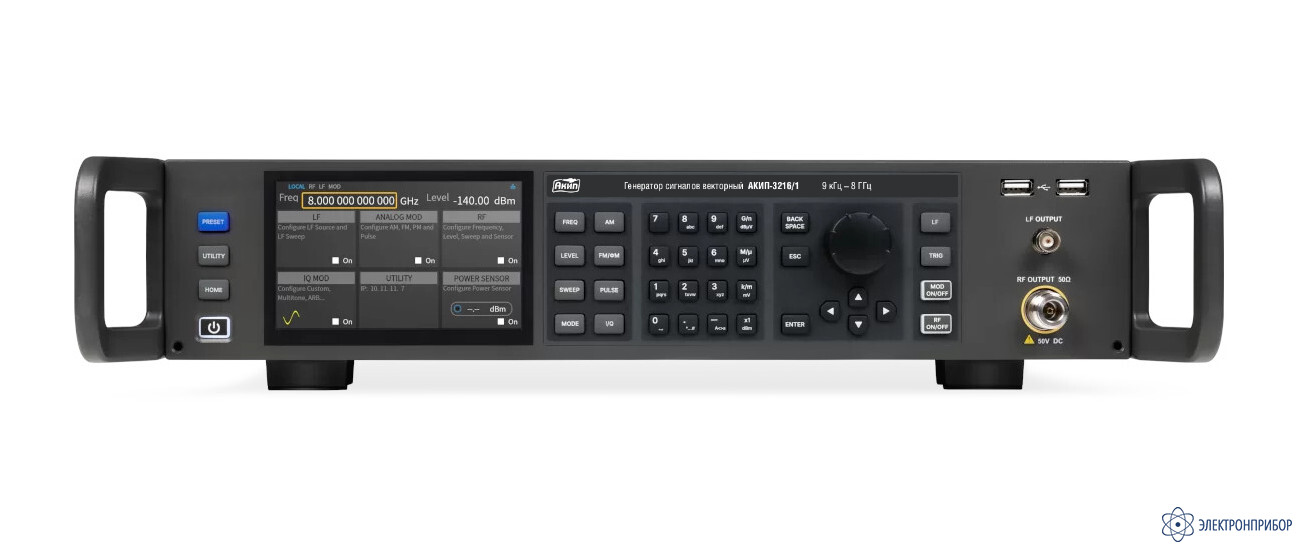

АКИП-3216/1 — генератор сигналов векторный

Код товара: 84030
  • 2-3 дня
    96927-25

    • Гарантия

      3 года

    • Госреестр СИ РФ

      96927-25 до 24.11.2030

    • Производитель

      АКИП

    Особенности генератора сигналов векторного АКИП-3216/1:

    • Диапазон частот ВЧ: 9 кГц … 8 ГГц.
    • Диапазон частот ВЧ IQ: 10 МГц … 8 ГГц.
    • Разрешение по частоте 0,001 Гц.
    • Диапазон частот НЧ генератора: 0,1 Гц … 1 МГц.
    • Погрешности установки частоты: ±1×10-7.
    • Диапазон установки выходного уровня: -140 дБм … +30 дБм.
    • Разрешение по амплитуде: 0,01 дБм.
    • Фазовый шум: < -132 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц).
    • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, опция – ИМ.
    • Генерация I/Q модулированный сигналов: QAM, FSK, ASK, PSK.
    • Полоса пропускания I/Q-модулятора 500 МГц (опция – 1000 МГц).
    • Сигналы протокола связи: поддержка генерацию сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и т. д., при использовании опционального программного обеспечения SigIQPro.
    • Поддержка функции воспроизведения файлов формы сигнала: генерация и воспроизведение последовательности форм сигналов.
    • Поддержка функции генерации аддитивного белого гауссовского шума в реальном времени, для тестирования приемников.
    • Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
    • Компенсация S-параметров в векторном режиме: поддерживает компенсацию S-параметров в векторном режиме для оптимизации широкополосных характеристик испытательной системы.
    • Программная опция: генератор последовательностей (пачек) импульсов.
    • Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480.
    • Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.
    • Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11, встроенный web server).

    Описание генератора сигналов векторного АКИП-3216/1:

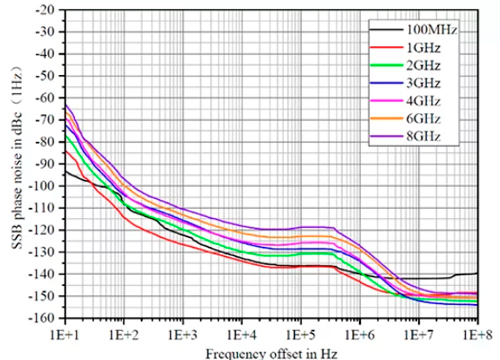

    Ультранизкий фазовый шум

    Серия АКИП-3216 отличается ультранизким фазовым шумом, достигающим -132 дБс/Гц при смещении 10 кГц для сигнала 1 ГГц. Высокая спектральная чистота снижает погрешности тестирования, повышая точность и надежность результатов измерений. В беспроводной связи сигналы с низким фазовым шумом помогают минимизировать коэффициент битовых ошибок (BER), повышая стабильность и надежность связи.

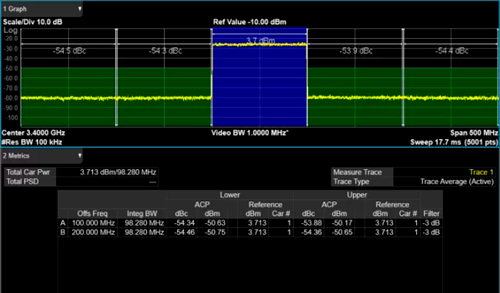

    Превосходное качество сигнала

    Векторные генераторы сигналов АКИП-3216 обладают превосходными характеристиками полосы пропускания ВЧ-модуляции 1 ГГц и ACPR, удовлетворяя большинству требований к тестам связи. При генерации сигналов распространенных протоколов связи, таких как WLAN, 5G NR и LTE, он неизменно достигает превосходных показателей EVM. Отличный ACPR минимизирует помехи в соседних каналах при многоканальном тестировании, что позволяет более точно моделировать реальные коммуникационные среды.

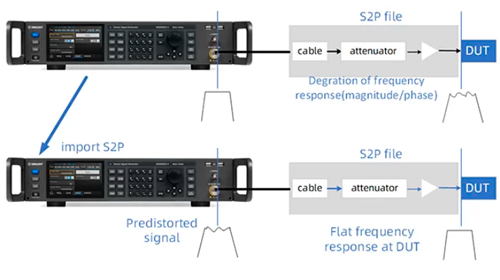

    Более точное моделирование передатчика

    АКИП-3216 поддерживает автоматическую компенсацию амплитуды, частоты и фазы на основе S2P-файла тестовой системы. Эта компенсация минимизирует фазовые флуктуации и фазовый шум, выравнивая амплитуду сигнала во всем диапазоне частот, обеспечивая одинаковые уровни сигнала на разных частотах. Благодаря улучшенной совместимости с системами, АКИП-3216 подходит для более широкого спектра приложений, обеспечивая точную и эффективную работу тестовой системы.

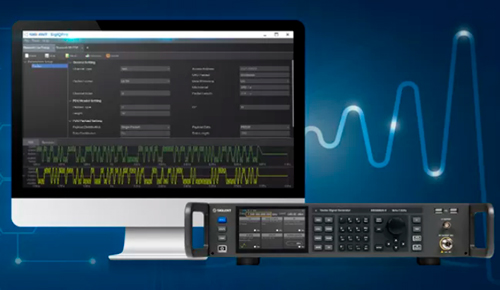

    Упрощение создания сигналов и ускорение тестирования

    АКИП-3216 и программное обеспечение для генерации сигналов SigIQPro объединяют моделирование, проектирование и тестирование, чтобы легко удовлетворить потребности пользователей на всех этапах проектирования, НИОКР и производства.

    SigIQPro - это гибкое программное обеспечение для генерации сигналов на базе ПК, которое выводит генерацию сигналов на совершенно новый уровень, поддерживая Bluetooth, IoT, 5G NR, LTE и WLAN и многое другое.

    SigIQPro специально разработан для легкой генерации протокольных и модулированных сигналов, имеет пользовательский интерфейс, поддерживающий интуитивно понятное управление, и предоставляет соответствующую документацию, что позволяет легко создавать соответствующие стандартам формы сигналов для широкого спектра приложений.

  • Технические характеристики генератора сигналов векторного АКИП-3216/1:

    Параметр Значение
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 9 кГц … 8 ГГц
    Дискретность установки 0,001 Гц
    Диапазон смещения фазы ±180°
    Пределы допускаемой относительной погрешности установки частоты ±1×10-7
    Есть вход сигнала внешней опорной частоты 10 МГц
    Время установления параметров < 2 мс – АРУ* включено
    < 5 мс – АРУ выключено
    < 10 мс – АРУ выключено (в режиме генерации I/Q сигналов)
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
    9 кГц ≤ f < 300 кГц
    300 кГц ≤ f < 1 МГц
    1 МГц ≤ f ≤ 4 ГГц
    4 ГГц < f ≤ 8 ГГц    		 -140 … +9 дБм
    -140 … +25 дБм
    -140 … +25 дБм
    -140 … +30 дБм    		 (-110 … +8 дБм)
    (-110 … +20 дБм)
    (-130 … +24 дБм)
    (-130 … +20 дБм)
    Дискретность установки 0,01 дБ
    Абсолютная погрешность установки уровня выходного сигнала

    9 кГц ≤ f < 300 кГц
    300 кГц < f < 1 МГц
    1 МГц < f ≤ 8 ГГц


         		 -130…-110 дБм

    −
    ≤ 1,6 дБ
    ≤ 2 дБ    		 -100 дБм… -90 дБм

    ≤ 1,1 дБ
    ≤ 1,1 дБ
    ≤ 1,1 дБ    		 -90 дБм… -40 дБм

    ≤ 0,7 дБ
    ≤ 0,7 дБ
    ≤ 0,7 дБ    		 -40 дБм … макс. выходная мощность
    ≤ 0,7 дБ
    ≤ 0,7 дБ
    ≤ 0,7 дБ
    АРУ (ALC) вкл., температура 20˚С…30˚С.
    АРУ (ALC) – автоматическая регулировка выходной мощности
    Дополнительная погрешность допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ < 0,3 дБ
    Предел допускаемого значения КСВН 1 МГц ≤ f ≤ 8 ГГц ≤ 2
    при уровне выходного сигнала не более 0 дБм, режим АРУ включен
    Время установления параметров < 5 мс – АРУ включено
    < 10 мс – АРУ выключено
    Защита выхода Максимально допустимое обратное напряжение: 50 Впост
    Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 8 ГГц)
    Широкополосный шум При отстройке от несущей 40 МГц, приведенная к полосе 1 Гц, выходной уровень 8 дБм
    10 МГц < f < 250 МГц
    250 МГц < f < 1 ГГц
    1 ГГц < f < 8 ГГц    		 -135 дБн
    -145 дБн
    -148 дБн
    Спектральная плотность мощности фазовых шумов При отстройке от несущей 10 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц
    <-132 дБн/Гц – несущая частота 100 МГц
    <-132 дБн/Гц – несущая частота 1 ГГц
    <-128 дБн/Гц – несущая частота 2 ГГц
    <-126 дБн/Гц – несущая частота 3 ГГц
    <-123 дБн/Гц – несущая частота 4 ГГц
    <-120 дБн/Гц – несущая частота 5 ГГц
    <-119 дБн/Гц – несущая частота 6 ГГц
    <-118 дБн/Гц – несущая частота 7 ГГц
    <-117 дБн/Гц – несущая частота 8 ГГц
    Уровень гармонических искажений <-30 дБн, 1 МГц < f ≤ 8 ГГц, при уровне выходного сигнала ≤+13 дБм
    Уровень субгармонических искажений <-80 дБн, 1 МГц < f ≤ 8 ГГц, при уровне выходного сигнала ≤+13 дБм
    Уровень негармонических искажений <-65 дБн, 1 МГц < f ≤ 8 ГГц, при уровне выходного сигнала ≤+13 дБм
    СВИПИРОВАНИЕ ЧАСТОТА/УРОВЕНЬ (ГКЧ)
    Режим свипирования Шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня Полный диапазон ВЧ выхода
    Тип свипирования Треугольный (возрастание/ убывание), пилообразный (возрастание или убывание)
    Режим работы Однократный, непрерывный
    Число точек свипирования Шаговый режим: 2 … 65535
    По списку: 1 … 500
    Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
    Источник синхронизации Внешний, внутренний, ручной, по интерфейсу
    ПАРАМЕТРЫ НЧ ГЕНЕРАТОРА**
    Формы сигнала Синус, прямоугольник, пила/треугольник, DC
    Диапазон частот 0,1 Гц … 1 МГц – синус
    0,1 Гц … 20 кГц – прямоугольник, пила
    Дискретность установки частоты 0,01 Гц
    Диапазон установки уровня выходного сигнала, 50 Ом 1 мВпик-пик … 3 Впик-пик
    Дискретность установки уровня сигнала 1 мВ
    Пределы допускаемой относительной погрешности установки частоты ±1×10-7
    Верхний предел установки постоянного смещения ±(2,5-0,5·Uвых; 2) - наименьшее из приведенных значений
    Дискретность установки постоянного смещения 10 мВ
    Допускаемая абсолютная погрешность установки постоянного смещения ±(1% ·Uвых + 3 мВ)
    Свипирование (ГКЧ) Режим: линейный или логарифмический.
    Диапазон: 0,01 Гц ... 1 МГц.
    Длительность точки: 1 мс ... 500 с (разрешение 0,1 мс).
    Источник синхронизации: внешний, внутренний, ручной
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ
    Режимы модуляции Внутренняя, внешняя, внутренняя+внешняя
    Диапазон установки коэффициента АМ (Кам) 0 … 100%
    Дискретность установки коэффициента АМ 0,1%
    Относительная погрешность установки Кам ±(0,04·Кам+1)%, при модулирующей частоте 1 кГц,
    Кам ≤ 80 %, и уровне выходного сигнала не более 0 дБм
    Частота модуляции 10 Гц … 100 кГц
    ЧАСТОТНАЯ МОДУЛЯЦИЯ
    Режимы модуляции Внутренняя, внешняя, внутренняя+внешняя
    Масштабный коэффициент N 1 - в диапазоне частот от 9 кГц до 1 МГц включ.
    0,125 - в диапазоне частот св. 1 МГц до 250 МГц включ.
    0,03125 - в диапазоне частот св. 250 МГц до 400 МГц включ.
    0,125 - в диапазоне частот св. 400 МГц до 800 МГц включ.
    0,25 - в диапазоне частот св. 800 МГц до 1,6 ГГц включ.
    0,5 - в диапазоне частот св. 1,6 ГГц до 3,2 ГГц включ.
    1 - в диапазоне частот св. 3,2 ГГц до 6,4 ГГц включ.
    1 - в диапазоне частот св. 6,4 ГГц до 8 ГГц включ.
    Девиация частоты Макс. N*4 МГц
    Дискретность установки девиации частоты 0,001·Δf или 1 Гц (наибольшее из приведенных значений)
    Погрешность установки девиации частоты (Δf), Гц ±(0,02·Δf+20) при Δf ≤50 кГц, при модулирующей частоте 1 кГц
    Коэффициент гармоник < 3%, при модулирующей частоте 1 кГц, Кам ≤ 30 %, и уровне выходного сигнала не более 0 дБм
    Частота модуляции 10 Гц … 100 кГц
    ФАЗОВАЯ МОДУЛЯЦИЯ
    Режимы модуляции Внутренняя, внешняя, внутренняя+внешняя
    Девиация фазы N*5 рад
    Дискретность установки девиации фазы 0,001·Δφ или 0,01 (наибольшее из приведенных значений)
    Погрешность установки девиации фазы (Δφ), рад ±(0,02·Δφ + 0,05) при Δφ≤5·N, при модулирующей частоте 1 кГц
    Частота модуляции 10 Гц … 100 кГц
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ)
    Режимы модуляции Внутренняя, внешняя, внутренняя+внешняя
    Диапазон установки периода следования импульсов 40 нс … 300 с
    Минимальная длительность фронта/среза импульса < 15 нс
    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами > 80 дБн (1 МГц < f ≤ 8 ГГц)
    ГЕНЕРАТОР ИМПУЛЬСОВ (ОПЦИЯ)
    Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
    Диапазон установки периода импульсов 40 нс … 300 с
    Дискретность установки: 10 нс
    Диапазон установки длительности импульсов 40 нс … 300 с
    Дискретность установки: 10 нс
    Диапазон установки задержки парных импульсов 40 нс … 300 с
    Дискретность установки: 10 нс
    Источник запуска Внешний, внутренний, ручной, по интерфейсу
    Диапазон установки задержки внешнего запуска 140 нс … 300 с
    Дискретность установки: 10 нс
    ГЕНЕРАТОР ПАЧЕК ИМПУЛЬСОВ (ОПЦИЯ)
    Число импульсов 1 … 2047
    Число повторений в импульсе 1 … 65535
    Диапазон установки длительности импульса 20 нс – 300 с
    Дискретность установки: 10 нс
    IQ модуляция
    ВНЕШНИЕ ВХОДЫ I/QМОДУЛЯТОРА
    Источник модулирующего колебания
    Полоса пропускания Внешний источник
    10 МГц < f < 2 ГГц     ±25% от частоты несущей
    2 ГГц ≤ f ≤ 7,5 ГГц      1000 МГц
    Внутренний источник
    10 МГц < f < 2 ГГц      ±25% от частоты несущей
    2 ГГц ≤ f ≤ 7,5 ГГц      1000 МГц
    НАСТРОЙКИ ВНУТРЕННЕГО ГЕНЕРАТОРА МОДУЛИРУЮЩИХ I/Q-СИГНАЛОВ
    Смещение I/Q ±100 %
    Усиление I/Q ±4 дБ
    Настройка угла квадратуры ±20°
    АНАЛОГОВЫЙ ВХОД МОДУЛЯЦИИ
    Тип входа Несимметричный
    Максимальный уровень = 0,5 Вскз
    I/Q-ВЫХОДЫ
    Импеданс 50 Ом на выход, 100 Ом дифференциальный выход
    Максимальное напряжение на выход ±0,5 Впик-пик, синусоидальная форма сигнала
    f ≤ 250 МГц Несимметричный, 1 Впик-пик Дифференциальный, 2 Впик-пик
    250 МГц ≤ f ≤ 500 МГц Несимметричный, 0,5 Впик-пик Дифференциальный, 1 Впик-пик
    Неравномерность АЧХ <1,5 дБ, измеренная при включённой внутренней коррекции канала, оптимизированной для I/Q-выходов
    Смещение I/Q в синфазном режиме ±2,5 В (50 Ом)
    Смещение I или Q в дифференциальном режиме ±0,5 В (50 Ом)
    ГЕНЕРАТОР МОДУЛИРУЮЩИХ СИГНАЛОВ
    Частота дискретизации от 400 Гц до 625 МГц (опция: от 400 Гц до 1250 МГц)
    Полоса частот ВЧ-модуляции (I + Q) 500 МГц (опция 1000 МГц)
    Диапазон смещения частоты 250 МГц (опция 500 МГц)
    Память модулирующего сигнала произвольной формы Максимальная ёмкость для воспроизведения: 2048 МБ
    Максимальная ёмкость для запоминания, включая маркеры: 60 ГБ
    Сегменты модулирующего сигнала Длина сегмента: от 200 байт до 2 ГБ
    Последовательность модулирующих сигналов Максимальное число сегментов/последовательностей: 1024
    Максимальное число повторений: 65535
    Запуск Тип: непрерывный, однократный, строб, с переходом на сегмент
    Источник: кнопка запуска, внешний, по интерфейсу (GPIB, LAN, USB)
    Задержка запуска: 534 нс + 8 периодов тактового сигнала дискретизации
    Диапазон установки задержки запуска: 3,2 нс … 42 нс
    Точность запуска: 3,2 нс
    Маркеры Полярность маркера: отрицательная, положительная
    Число маркеров: 4
    Подавление в паузе между пакетами/гашение ВЧ-сигнала: >70 дБ
    АДДИТИВНЫЙ БЕЛЫЙ ГАУССОВ ШУМ
    Тип В реальном времени
    Режимы работы Отдельно генерируемый или добавляемый цифровыми методами к сигналу, воспроизводимому генератором сигналов произвольной формы
    Полоса частот ±250 МГц (опция: ±500 МГц)
    Отношение несущая/шум ±100 дБ при добавлении к модулирующим сигналам
    Форматы отношения несущая/шум C/N, Eb/No
    РЕЖИМ МОДУЛЯЦИИ ПРОИЗВОЛЬНОЙ ФОРМЫ
    Форматы модуляции ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK
    QAM: 16QAM ,32QAM ,64QAM ,128QAM ,256QAM ,512QAM
    MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK
    АМн (ASK): 2ASK,4ASK,8ASK,16ASK
    Символьная скорость 200 Гц … 312,5 МГц (опция: 200 Гц … 625 МГц)
    ПОДДЕРЖКА ПРИЛОЖЕНИЙ
    Приложения сотовой связи реального времени 3GPP WCDMA, 3GPP LTE-FDD, GSM/EDGE
    ВХОДЫ/ВЫХОД
    Передняя панель
    ВЧ выход N тип (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом
    Задняя панель
    Синхронизация вход/выход BNC тип (мама), 100 кОм, 5 В TTL
    Вход внеш. модуляции BNC тип (мама), высокоомный
    Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
    Выход гетеродина (LO) SMA (мама), 50 Ом, >5 дБм
    Вход гетеродина (LO) BNC тип (мама), 50 Ом, -5 дБм … +5 дБм
    Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
    Вход I BNC тип (мама), 20 кОм
    Вход Q BNC тип (мама), 20 кОм
    Выход I+ BNC тип (мама), 50 Ом
    Выход I- BNC тип (мама), 50 Ом
    Выход Q+ BNC тип (мама), 50 Ом
    Выход Q- BNC тип (мама), 50 Ом
    PATTERN_TRIG BNC тип (мама), высокоомный, CMOS 3,3 В
    IQ_EVENT BNC тип (мама), 50 Ом, CMOS 3,3 В
    Пользовательский (User) BNC тип (мама), 50 Ом, CMOS 3,3 В
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
    Память Встроенная Flash 64 Гб, поддержка USB Flash дисков
    Напряжение питания 100 … 240 В (автовыбор), 50/60 Гц
    Потребляемая мощность Не более 135 Вт
    Рабочая температура 0 … 50°С
    Относительная влажность воздуха не более 90 %
    Интерфейсы LAN (VXI - 11), USB-Device, опциональный адаптер GPIB – USB
    Габаритные размеры 482 × 104 × 540 мм (ШхВхГ)
    Масса Не более 10,66 кг
    Примечание:
    * АРУ (ALC) – режим автоматической регулировки усиления.
    ** При включении НЧ выхода и генерации колебания, внутренний источник не может быть использован в качестве источника модуляции.

    Возможности одновременной модуляции:

    Параметр АМПЛИТУДНАЯ ЧАСТОТНАЯ ФАЗОВАЯ ИМПУЛЬСНАЯ IQ
    АМПЛИТУДНАЯ X ● ● (●) ●
    ЧАСТОТНАЯ ● X X ● ●
    ФАЗОВАЯ ● X X ● ●
    ИМПУЛЬСНАЯ (●) ● ● X (●)
    IQ ● ● ● (●)

    ● – совместимо
    (●) – совместимо с ограничениями
    X – не совместимо

  • Комплект поставки АКИП-3216/1

    № Наименование Количество
    1 Генератор АКИП-3216/1 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Руководство по эксплуатации 1

  • Файлы для АКИП-3216/1

Файлы для АКИП-3216/1

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
