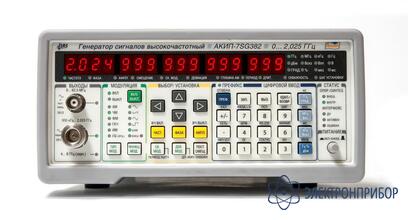

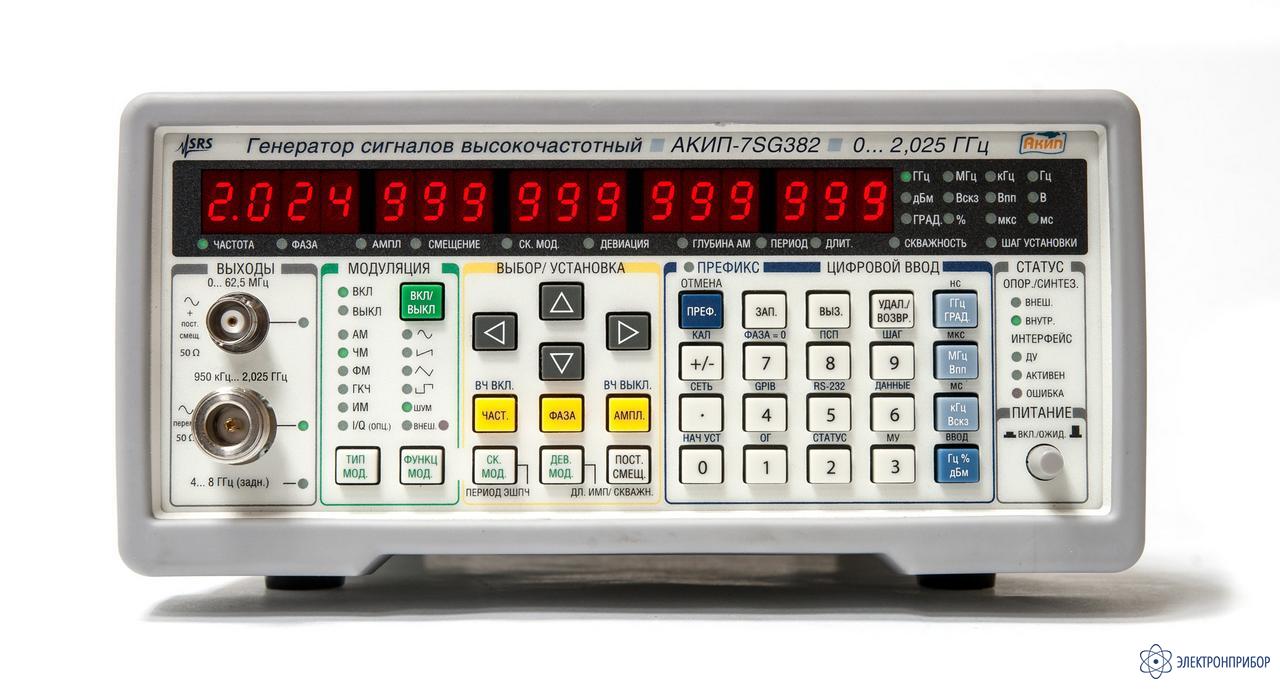

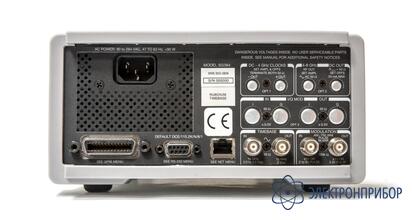

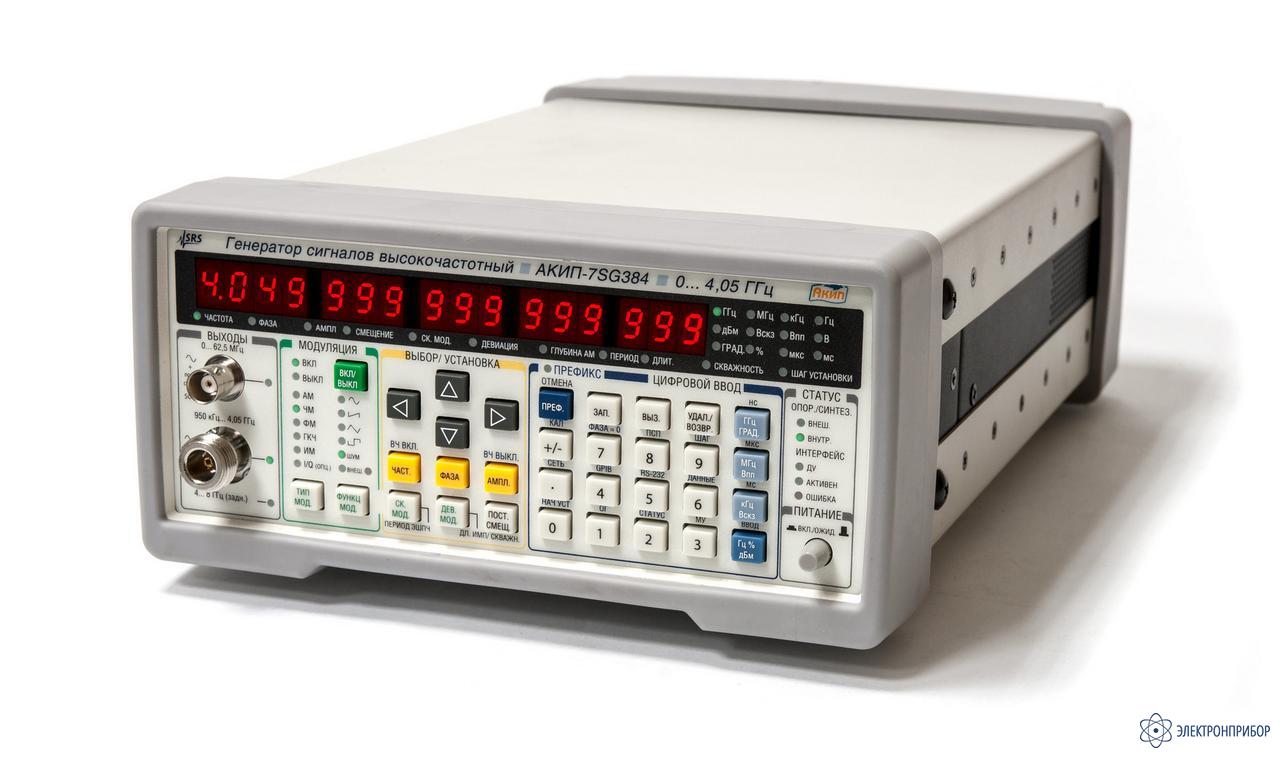

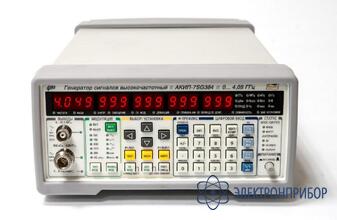

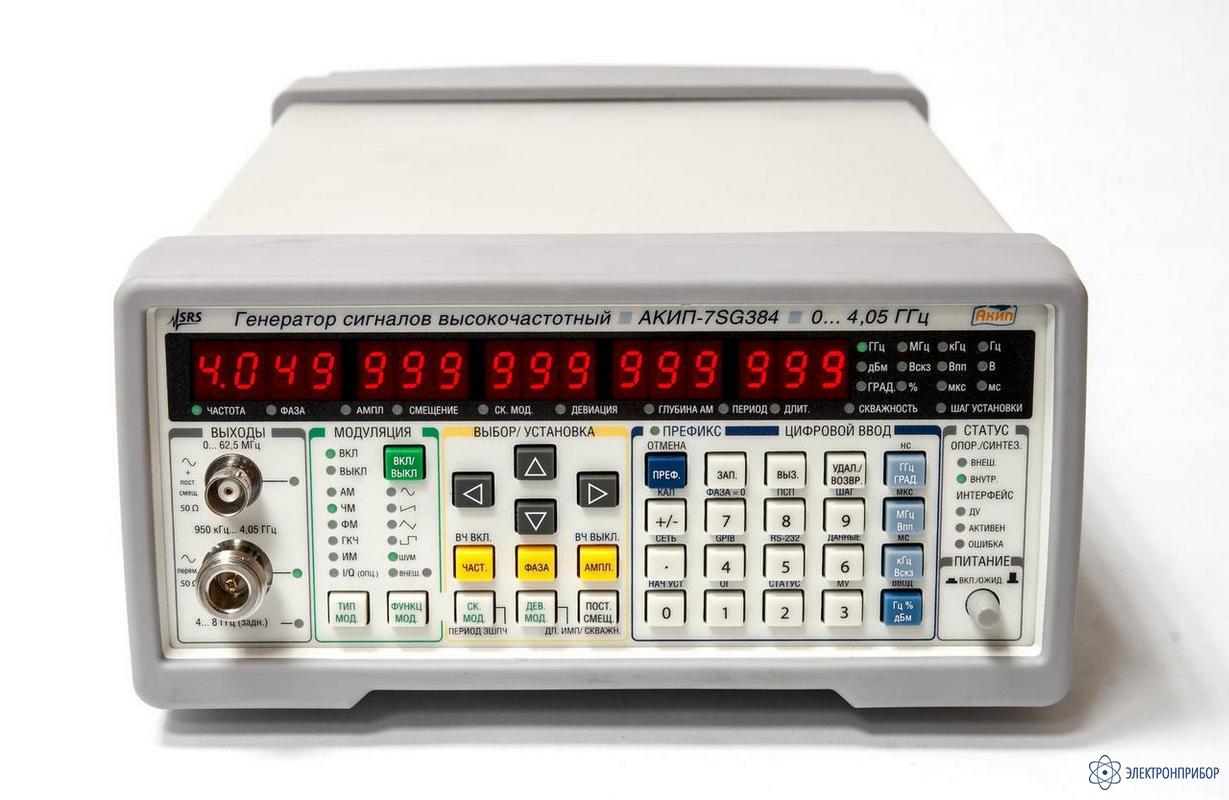

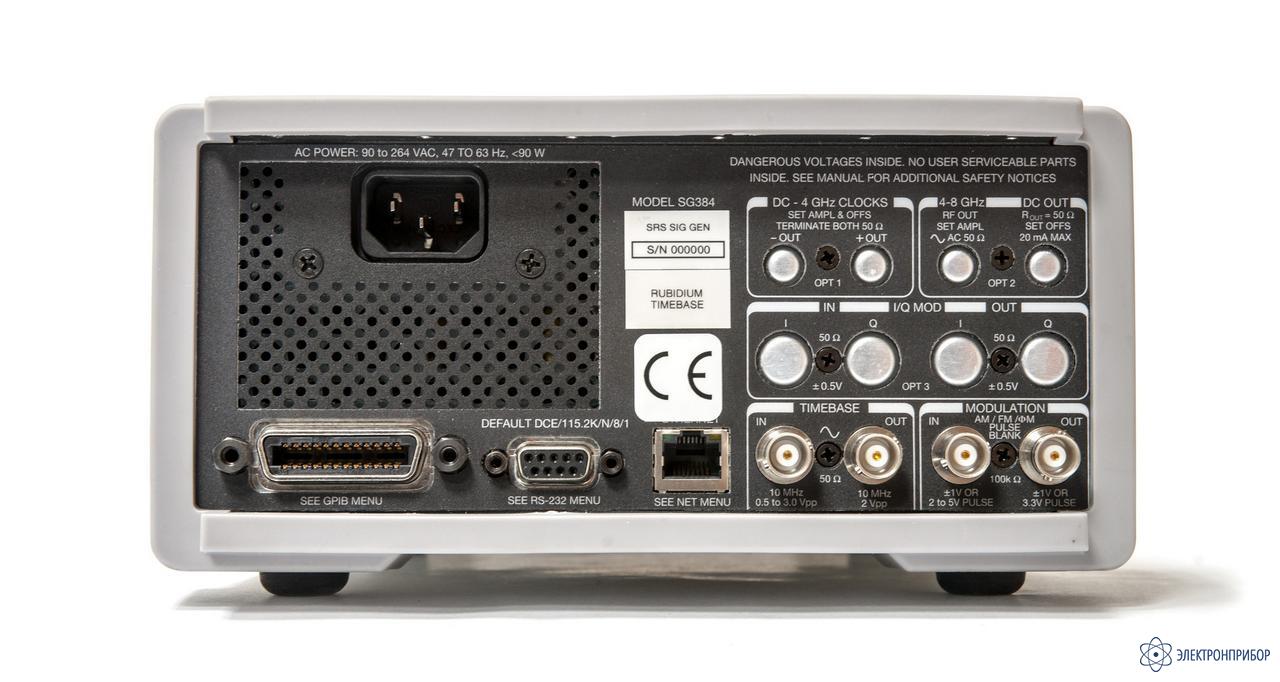

АКИП-7SG382 — генератор сигналов ВЧ

Код товара: 39051
  • 61674-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61674-15 до 15.09.2025

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов ВЧ АКИП-7SG382:

    • Частотный диапазон от DC до 2 ГГц;
    • Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
    • Стабильность внутреннего опорного генератора 5 × 10-8/год;
    • Опция: рубидиевый опорный генератор: 1 × 10-9/год;
    • Опция: аналоговый I/Q вход;
    • Опция: выход стробирующих сигналов прямоугольной формы;
    • Низкий уровень фазовых шумов;
    • Модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ (в стандартной комплектации);
    • Интерфейсы: GPIB, LAN, RS-232.

  • Технические характеристики генератора сигналов ВЧ АКИП-7SG382:

    Параметр Значение
    АКИП-7SG382 АКИП-7SG384 АКИП-7SG386
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон BNC - выход: DC ... 62,5 МГц
    N - выход: 950 кГц ... 2,025 ГГц N - выход: 950 кГц ... 4,05 ГГц
    Опция 02: 4 , 05 ... 8,1 ГГц    		 N - выход: 950 кГц ... 6,075 ГГц
    Опция 02: 6 , 075 ... 8 , 1 ГГц
    Дискретность установки 1 мк Гц
    Скорость перестройки <8 мс
    Стабильность 1 × 10–11 (1 с девиация Аллана)
    Погрешность установки < (10–18 + погрешность опорного генератора ) × fC
    BNC-ВЫХОД
    Выходной уровень 0,001 Вскз ... 1 Вскз; разрешение < 1 %
    Смещение ±1, 5 В; разрешение 5 мВ
    Погрешность установки уровня ± 5 %
    Гармоники < – 40 дБн
    Выходное сопротивление 50 Ом
    N-ВЫХОД
    Выходной уровень 0,7 мкВскз ... 1 Вскз (< 4 ГГц )
    Выходная мощность - 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм
    Погрешность установки ± 1 дБм
    Выходное сопротивление 50 Ом
    КСВН ≤ 1,6
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ
    Фазовый шум - 80 дБн/Гц при отстройке 10 Гц
    - 102 дБн/Гц при отстройке 1 кГц
    - 116 дБн/Гц при отстройке 20 кГц
    - 130 дБн/Гц при отстройке 1 МГц
    Гармоники несущей < - 55 дБн (<+7 дБм , N-тип )
    Негармонические составляющие < - 65 дБн при отстройке < 10 кГц
    < - 75 дБн при отстройке > 10 кГц
    Паразитная ЧМ 1 Гц (300 Гц ... 3 кГц )
    Паразитная АМ 0,006% (300 Гц ... 3 кГц)
    УСТАНОВКА ФАЗЫ
    Диапазон установки ± 360°
    Дискретность установки 0,01º (DC ... 100 МГц)
    0,1º (100 МГц ... 1 ГГц)
    1,0º (1 ГГц ... 8,1 ГГц)
    ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ
    Тип опорного генератора Стандартный OCXO;
    Рубидиевый (опция 04)
    Старение 5 х 10-8 /год;
    1 х 10-9 /год
    Стабильность (0...45 °C) 2 х 10-9;
    1 х 10-10
    Выход 10 МГц (задняя панель) Синус, 1,75 Впик - пик, 50 Ом
    ВНЕШНИЙ ОПОРНЫЙ ГЕНЕРАТОР
    Вход 10 МГц Входной уровень: 0,5 ... 4 Впик-пик
    Входной импеданс: 50 Ом
    ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ
    Формы сигналов Синус, пила, треугольник, меандр, импульс, шум
    КНИ – 80 дБн
    Частотный диапазон 1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц
    Выход 50 Ом; уровень: ± 1 В ... полная девиация
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ
    Коэффициент АМ 0 ... 100 %
    Ширина полосы модуляции > 100 кГц
    Модуляционное искажение BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц )
    N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц )
    Источник Внутренний или внешний
    ЧАСТОТНАЯ МОДУЛЯЦИЯ
    Девиация частоты 10 Гц ... 1 МГц
    Ширина полосы модуляции > 100 кГц
    Модуляционное искажение < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
    Источник Внутренний или внешний
    ФАЗОВАЯ МОДУЛЯЦИЯ
    Девиация 0 ... 360 °
    Ширина полосы модуляции > 100 кГц
    Модуляционное искажение < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц)
    Источник Внутренний или внешний
    МОДУЛЯЦИЯ КОРОТКИМИ ИМПУЛЬСАМИ
    Коэффициент закрытия в паузе 0 дБ (1 ГГц ... 4 ГГц )
    60 дБ (100 МГц ... 1 ГГц )
    75 дБ (DC ... 100 МГц)
    Время нарастания 20 нс
    Источник Внутренний или внешний
    ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ (ОПЦИЯ 03)
    Несущая частота 400 МГц ... 2,025 ГГц 400 МГц ... 4,05 ГГц 400 МГц ... 6,075 ГГц
    I/Q – вход N-тип на задней панели, 50 Ом
    Ширина полосы модуляции 200 МГц
    ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)
    Выход SMA на задней панели, 50 Ом
    Частотный диапазон Как и основной выход
    Время установления <35 пс (20 % ... 80 %)
    Джиттер fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания )
    fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания )
    Выходной уровень 0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В
    Разрешение: 5 мВ; погрешность: ± 5%
    Совместимость ECL, PECL, RSECL, CML, LVDS, NIM
    ГКЧ
    Диапазон частот DC ... 62,5 МГц ( BNC выход)
    950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц
    (в зависимо сти от модели и опции)
    Разрешение > 1 Гц или 0,1 % от девиации
    Источник Внутренний или внешний
    Общие технические характеристики
    Интерфейсы LAN, GPIB, RS-232
    Габаритные размеры 216 х 89 х 330 мм
    Напряжение питания 90...264 В, 47...63 Гц (90 Вт)
    Масса 4,5 кг
    Опции: Опция 01: выход стробирующих сигналов прямоугольной формы;
    опция 02: расширение полосы частот;
    опция 03: аналоговый I / Q вход;
    опция 04: рубидиевый опорный генератор;
    RM2U-S – одиночный комплек т для монтажа в стойку;
    RM2U-D – двойной комплект для монтажа в стойку

  • Комплект поставки АКИП-7SG382

    № Наименование Количество
    1 Генератор сигналов ВЧ АКИП-7SG382 1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
