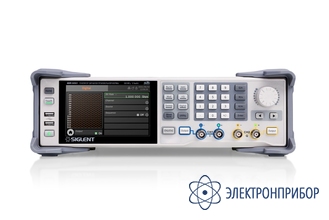

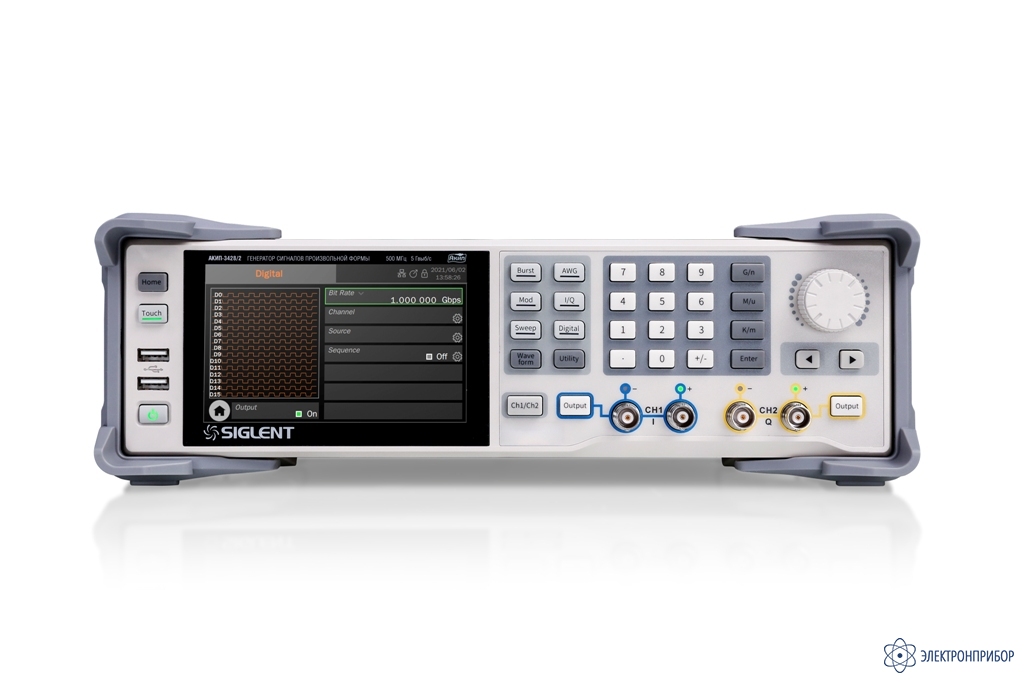

АКИП-3428/2 — генератор сигналов
Код товара: 66796-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90489-23 до 16.11.2028
-
Производитель
Особенности генератора сигналов АКИП-3428/2:
- Максимальная частота (синус): до 500 МГц;
- Два аналоговых канала, несимметричный или дифференциальный режим работы;
- Опциональный цифровой выход: 16 бит, LVTTL или LVDS, до 1 Гбит/с;
- Разрядность ЦАП: 14 бит;
- Максимальная частота дискретизации 5 ГГц;
- Память: 512 МБ/канал;
- Режимы работы генератора:
- AFG – технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы;
- AWG – расширенный режим формирования сигналов произвольной формы, частота дискретизации от 0,01 до 2,5 Гвыб/с и джиттер менее 20 пс;
- Векторный генератор (Опция);
- Генератор цифровых шаблонов (Опция);
- Внутренний опорный генератор: 1*10-6 (Опция - 5*10-8 );
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др.;
- Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535);
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 312,5 Мбит/с.;
- Поддержка различных видов аналоговых и цифровых модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst);
- Аналоговый выход до 24 В пик-пик с возможностью установки смещения ± 12 В постоянного тока, для обеспечения максимальныго выходного уровня ± 24 В (высокоомный выход);
- Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов;
- Генерация выходного сигнала с заданными частотными компонентами
- (до 16-й гармоники);
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала;
- Встроенный частотомер до 400 МГц;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, маркерный выход;
- Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный;
- Интерфейсы: USB, LAN, Опция GPIB;
- ПО для формирования сигналов СПФ EasyWaveX и векторных сигналов EasyIQ (Опция);
- Дистанционное управление с помощью команд SCPI;
- Возможность монтажа в 19” стойку (Опция).
-
-
Технические характеристики генератора сигналов АКИП-3428/2:
Параметры АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 Основные характеристики Входные параметры Число каналов 2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (Опция) Диапазон частот (синусоидальная форма) 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 1 ГГц Дискретность установки 1 мкГц Пределы допускаемой относительной погрешности установки частоты Стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) Есть вход сигнала внешней опорной частоты 10 МГц Максимальная скорость выборки (синусоидальная форма) 5 Гвыб/с Разрядность АЦП 14 бит Выходной коннектор BNC Выходной уровень (Несимметричный выход) Диапазон установки уровня смещения постоянного напряжения ±6 В (50 Ом) ±12 В (высокоомный выход) Погрешность установки уровня смещения постоянного напряжения ±(1% от уст. + 2 мВ) Неравномерность АЧХ переменного сигнала ±0,3 дБ (50 Ом, 0,32 Впик-пик относительно 1 МГц синусоидальной формы) Погрешность установки уровня переменного сигнала ±(1% от уст. (Впик-пик) + 1 мВпик-пик) Синусоидальная форма, 10 кГц, смещение 0 В Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) 1 мВ … 12 Впик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 МГц) 1 мВ … 3 Впик-пик (>120 МГц) Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) 1 мВ … 12 Впик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>20 МГц) Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) 1 мВ … 12 Впик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 Впик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 Впик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) Диапазон установки выходного уровня шумового сигнала (50 Ом) 1 мВ … 0,669 Вскз Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) 1 мВ … 12 Впик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 Впик-пик (>120 Мбит/с) Диапазон установки выходного уровня пилообразного сигнала (50 Ом) 1 мВ … 12 Впик-пик Общие выходные параметры Внутреннее сопротивление: 50 Ом (±1 Ом) Максимальный выходной ток: ±240 мА Защита выхода: от перегрузки по току, от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) Выходной уровень (Дифференциальный выход) Диапазон установки уровня переменного сигнала 20 мВпик-пик … 2 Впик-пик (100 Ом, смещение 0 В) Неравномерность АЧХ переменного сигнала ±0,3 дБ (100 Ом, 0,5 Впик-пик относительно 1 МГц синусоидальной формы) Диапазон установки дифференциального уровня ±1 В (100 Ом) Диапазон установки уровня постоянного напряжения с общей землей ±1 В (высокоомный выход) Общие выходные параметры Защита выхода: от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) Общие выходные параметры Полярность Нормальная, инвертированная Регулировка сигнал/шум от 0,1 дБн Цифровой фильтр 1 МГц … 350 МГц 1 МГц … 500 МГц 1 МГц … 1 ГГц Стандартные формы сигналов Синусоидальная форма Диапазон частот 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 1 ГГц Коэффициент гармоник (при уровне не более 0 дБм) Несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц Дифференциальный выход: <-55 дБн от 0 до 500 МГц <-45 дБн свыше 500 МГц до 1 ГГц Негармонические составляющие (при уровне не более 0 дБм) Несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн Плотность фазовых шумов <-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц Генерация гармоник Генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники Импульсы прямоугольной формы Частота повторения 1 мкГц … 100 МГц 1 мкГц … 150 МГц 1 мкГц … 240 МГц Дискретность установки частоты 1 мкГц Минимальная длительность фронта/среза импульса ≤ 0,85 нс Выброс на вершине и паузе импульса ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) Скважность от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала Джиттер 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) Одинарный Частота повторения 1мкГц … 100 МГц 1мкГц … 150 МГц 1мкГц … 312,5 МГц Импульсный сигнал Дискретность установки частоты 1 мкГц Регулировка длительности импульса от 1 нс Дискретность установки от 10 пс. Максимальная длительность импульса ограничена максимальной частотой Погрешность установки длительности импульса ±(0,01% от уст. + 0,3 нс) Диапазон установки длительность фронта/среза импульса от 1 нс до 75 с (10% ~ 90%) Дискретность установки от 100 пс Выходной уровень ≤ 3Впик-пик, |Постоянное смещение| ≤ 3 В. Скважность от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала Выброс на вершине и паузе импульса ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) Джиттер 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) Белый шум Полоса частот (-3дБ) 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 1 ГГц ПСДП / PRBS Максимальная скорость передачи данных 200 Мбит/с 312,5 Мбит/с 312,5 Мбит/с Длина последовательности 2 ͫ¯¹ , m = 3,4, ..., 32 Минимальная длительность фронта/среза импульса 0,5 нс (10% ~ 90%, 1 Впик-пик, 50 Ом) Пилообразная, треугольная формы Диапазон частот 1 мкГц … 10 МГц Нелинейность (максимум) 1,5% (1 кГц, 1 Впик-пик, симметрия 50 %) Перестраиваемая симметрия 0,0 … 100,0% Постоянное напряжение (DC) Диапазон установки уровня постоянного напряжения ±6 В (50 Ом) ±12 В (высокоомный выход) Погрешность установки уровня постоянного напряжения ±(1% от уст. + 2 мВ) Сигналы произвольной формы Режим AFG Диапазон частот 1 мкГц … 35 МГц 1 мкГц … 50 МГц 1 мкГц … 100 МГц Скорость выборки 2,5 Гвыб/с Длина сигнала 32000 точек Длительность фронта/среза 450 пс (10% … 90%, 1 Впик-пип, 50 Ом) Источник сигнала Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX Режим AWG Диапазон регулировки скорости выборки от 0,01 выб/с до 2,5 Гвыб/с Диапазон регулировки длины сигнала от 24 точек до 512 Мточек В режиме формирования последовательности, минимальная длина сигнала - 64 точки. При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16. Вертикальное разрешение 14 бит Режимы интерполяции Удержание 0-го порядка, линейное, sinc, sin27, sinc13 Формирование последовательности Число сегментов: 1... 1024 Число повторений сегментов: 1... 65535 Режим работы: Непрерывный, Одиночный/Пакетный, Бесконечный, Пошаговый, Расширенный Источник запуска: Ручной, Задержанный, Внешний Источник сигнала Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX Джиттер 50 пс (для шаблона ”010101”, 1 Впик-пик,50 Ом, 2,5 Гвыб/с) Векторный генератор (Опция) Векторные (I/Q) сигналы (Опция) Диапазон регулировки символьной скорости от 250 символов/c до 500 Мсимволов/c Длина сигнала 512 Мточек Диапазон регулировки несущей частоты 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 1 ГГц Вертикальное разрешение 14 бит Форматы модуляции 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ) Полоса пропускания 150 МГц – калиброванное значение I/Q-модулятора до 625 МГц – в зависимости от символьной скорости и установок фильтра Остаточный модуль вектора ошибки (EVM) Остаточный модуль вектора ошибки (EVM) Виды последовательностей PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ) Источник сигнала Встроенные в память, загрузка из файла, импорт из ПО EasyIQ Калибровка IQ Баланс, смещение и угол Модуляции АМ, ЧМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний, внутренний, канал Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 1 мГц ... 2 МГц – внутренний Коэффициент АМ 0,00 ... 120,00 % (АМ) Пиковая девиация (ЧМ) до 0,5 * Гц максимальной частоты генератора ФМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний, внутренний, канал Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 1 мГц ... 2 МГц – внутренний Диапазон установки девиации фазы 0º ... 360º ШИМ Формы несущей Импульс Источник модуляции Внешний, внутренний, канал Модулирующее колебание (внутреннее Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 1 мГц ... 2 МГц – внутренний АМН, ЧМН, ФМН Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний, внутренний, канал Модулирующее колебание (внутреннее) Меандр (скважность 50 %) Частота модуляции 500 мкГц ... 61 МГц – внутренний; до 10 МГц – внешний Частота скачка 1 мГц ... 2 МГц ГКЧ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Диапазон установки времени качания 1 мс … 1000 с Диапазон установки времени задержки запуска 1,963 мкс … 10 с Диапазон частот (старт/стоп) Синус: 1 мкГц … 2 ГГц, Прямоугольник: 1 мкГц … 770 МГц Закон качания Линейный, логарифмический Тип качания Возрастание или убывание Источник синхронизации Внешний, внутренний, ручной Пакетный режим Формы сигналов Стандартные формы сигналов (кроме: DC) + СПФ Режим запуска Синхронизированный, по строб-импульсу, ручной Период повторения 1 мкс … 1000 с Число импульсов в пакете 1 … 1000000 импульсов Начальная/конечная фаза 0° … +360° Диапазон установки времени задержки запуска 2,079 мкс … 10 с Дополнительные характеристики Частотомер Частотный диапазон 100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC) Измерения Частота, счет импульсов Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл Чувствительность Открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) Закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) Входной коннектор BNC Цифровые каналы (Опция) Число каналов 16-бит Диапазон установки скорости передачи данных 1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов Тип выходного стандарта зависит от выбранной опции. Подробнее в разделе информация для заказа Дополнительные входы / выходы Вход сигнала опорной частоты BNC-тип, на задней панели. Входная частота: 10 МГц (±0,1 мГц). Минимальный входной уровень: 1,4 Впик-пик (50 Ом). Выход сигнала опорной частоты BNC-тип, на задней панели. Выходная частота: 10 МГц. Выходной уровень: 3,3 Впик-пик (50 Ом). Внешняя модуляция BNC-тип, на задней панели. Диапазон входных частот: 0 … 1 МГц. Импеданс: 10 кОм. Входной уровень: ±5 Впик-пик Синхровход/Строб BNC-тип, на задней панели. Импеданс: 100 кОм. Входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В Минимальная длительность импульса 100 нс Время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс) Синхровыход BNC-тип на задней панели. Импеданс: 50 Ом. Частота: 1 МГц. Выходной уровень: VOH 3,8 В, VOL 0,44 В Маркер 2, BNC- тип на задней панели. Импеданс: 50 Ом. Диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. Длительность импульса: 108 нс. Длительность фронта/среза: 25,6 нс. Джиттер: 400 пс Общие данные Дисплей Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный. Разрешение: 800х480 Интерфейсы 3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB – Опция (адаптер GPIB - USB ) Напряжение питания 100…240 В (±10%), 50/60 Гц, 110 Вт Условия эксплуатации 0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С) Условия хранения -20°С ... +60°С, относительная влажность ≤ 95% Габаритные размеры 338 × 113 × 369 мм (Ш х В х Г) Возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U Масса 4,4 кг -
