Г-7 НОВО ГСП-10 — генератор высокочастотных сигналов USB

Код товара: 83190
  • 84219-21

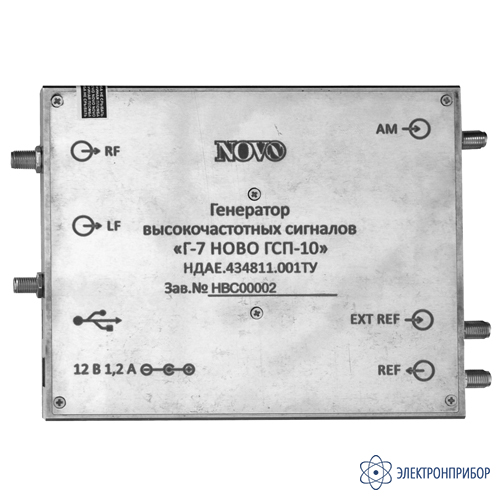

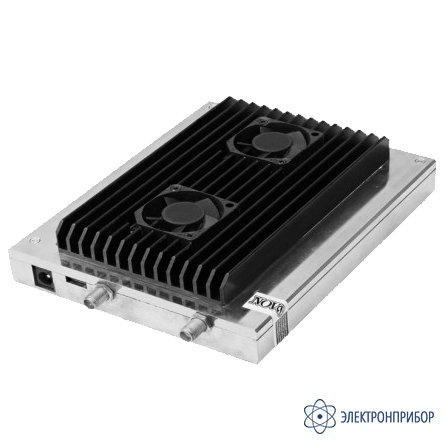

    Генератор высокочастотных сигналов usb Г-7 НОВО ГСП-10 Генератор высокочастотных сигналов usb Г-7 НОВО ГСП-10

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84219-21 до 23.12.2026

    Назначение генератора высокочастотных сигналов USB Г-7 НОВО ГСП-10:

    Генератор высокочастотных сигналов Г-7 НОВО ГСП-10 предназначен для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 0,1 Гц до 13 ГГц. Используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.

    Генератор внесен в реестр промышленной продукции (Реестровая запись № 3165\1\2022 от 04.10.2022, Заключение № 98224/11 от 04.10.2022 (срок действия 03.10.2025).

    Генератор высокочастотных сигналов является продукцией, произведенной на территории Российской Федерации.

    Возможности генератора высокочастотных сигналов USB Г-7 НОВО ГСП-10:

    • формирование гармонических сигналов;
    • формирование сигналов с амплитудной и частотной модуляцией;
    • наличие возможности работы от внешнего источника синхронизирующего сигнала;
    • наличие выходного синхронизирующего сигнала;
    • возможность использования внешнего модулирующего сигнала.

    Соответствие требованиям:

    Генератор сигналов может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.

    Отличительные особенности генератора высокочастотных сигналов USB Г-7 НОВО ГСП-10:

    • широкий диапазон частот выходного сигнала;
    • малая дискретность изменения значения частоты выходного сигнала;
    • высокое значение максимальной мощности выходного сигнала;
    • низкий уровень фазовых шумов;
    • высокая точность установки уровня мощности выходного сигнала;
    • настраиваемые параметры модуляции;
    • управление по шине USB 2.0;
    • наличие программы управления генератором, работающей под управлением ОС WINDOWS 10;
    • наличие библиотеки API-функций для самостоятельной разработки собственных приложений;
    • небольшие габариты и вес.

  • Технические характеристики генератора высокочастотных сигналов USB Г-7 НОВО ГСП-10:

    Параметр Значение
    Диапазон частот выходного сигнала, МГц от 1∙10-7 до 13000
    Пределы допускаемой относительной погрешности установки частоты (в диапазоне частот от 58 до 10000 МГц) ±2∙10-5
    Пределы кратковременной нестабильности частоты опорного генератора (в течение 15 минут) ±2∙10-6
    Диапазон установки уровня мощности выходного сигнала, дБм от -10 до +15
    Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 10 до плюс 13 дБм, в диапазоне частот от 0,1 Гц до 57,9999999 МГц), дБ ±1
    Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 10 до 15 дБм, в диапазонах частот от 58 до 800 МГц и от 1400 до 10000 МГц), дБ ±1
    Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне мощностей от минус 7 до 15 дБм, в диапазоне частот от 800 до 1400 МГц), дБ ±1
    Уровень гармонических составляющих относительно уровня основного сигнала (в диапазоне частот от 20 Гц до 10000 МГц), дБн, не более -17
    Уровень негармонических составляющих относительно уровня основного сигнала (в диапазоне частот от 58 МГц до 10000 МГц, отстройка от несущей ±1 МГц), дБн, не более -50
    Спектральная плотность мощности фазовых шумов (частота 1000 МГц, отстройка 1 кГц) дБн/Гц, не более -110
    Масса, г, не более 910
    Габаритные размеры (ШхВхД), мм, не более 110 х 32 х 156
    Напряжение питания, В от 11,5 до 12,5
    Сила тока потребления, А, не более 1,2
    Потребляемая мощность, Вт, не более 20

  • Комплект поставки Г-7 НОВО ГСП-10

    № Наименование Количество
    1 Блок генератора 1
    2 Блок питания 1
    3 Рамка защитная резиновая 1
    4 Кабель USB A(m) - microUSB B(m) 1
    5 Транспортная упаковка 1
    6 ПО на оптическом/ электронном носителе 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1
    9 Методика поверки 1
    10 Описание типа средства измерения 1
