АКИП-3423/5, АКИП 3423 5, АКИП34235

Генераторы импульсов и сигналов

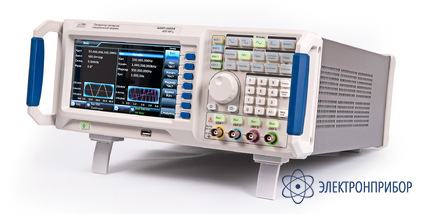

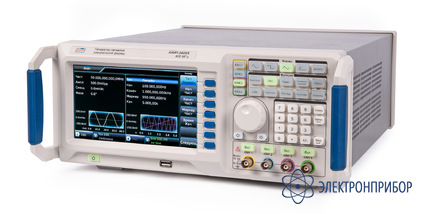

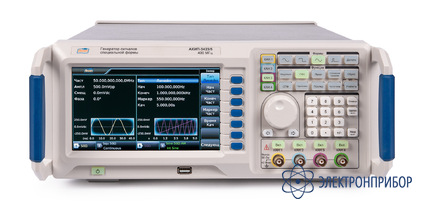

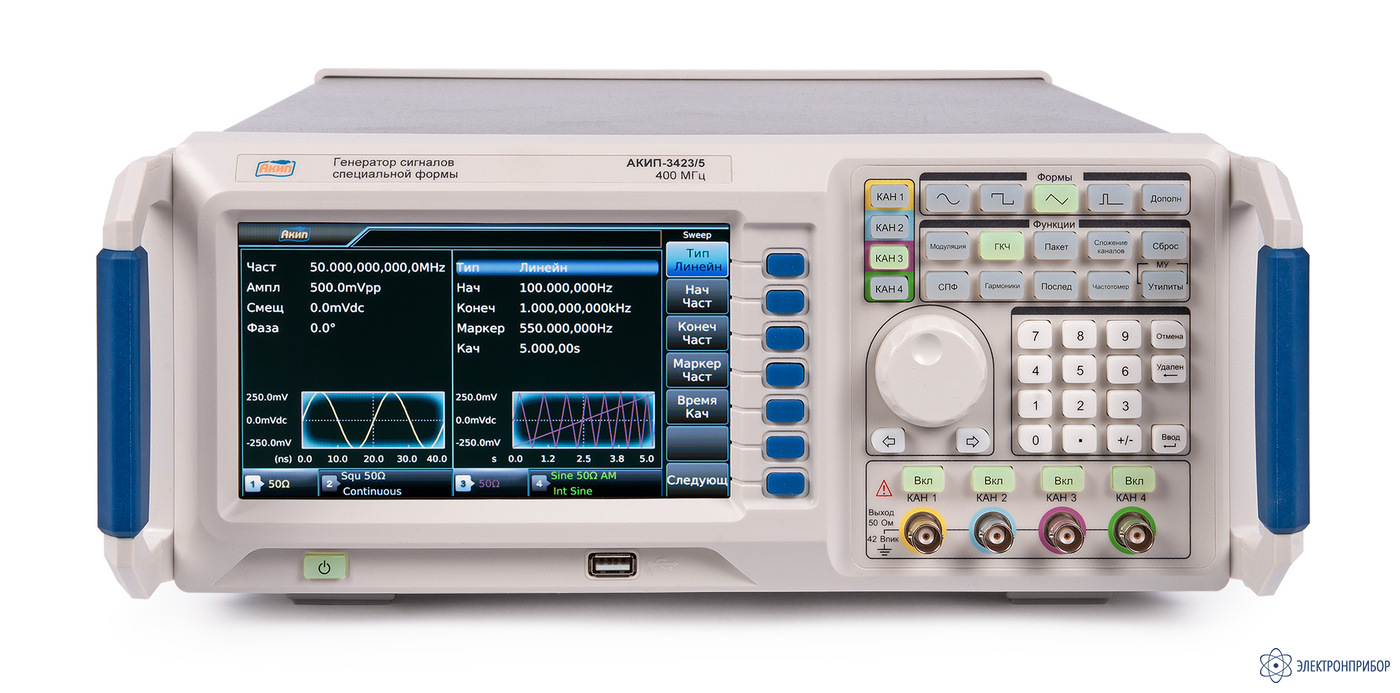

АКИП-3423/5 — генератор сигналов

Код товара: 57900
  • 81637-21

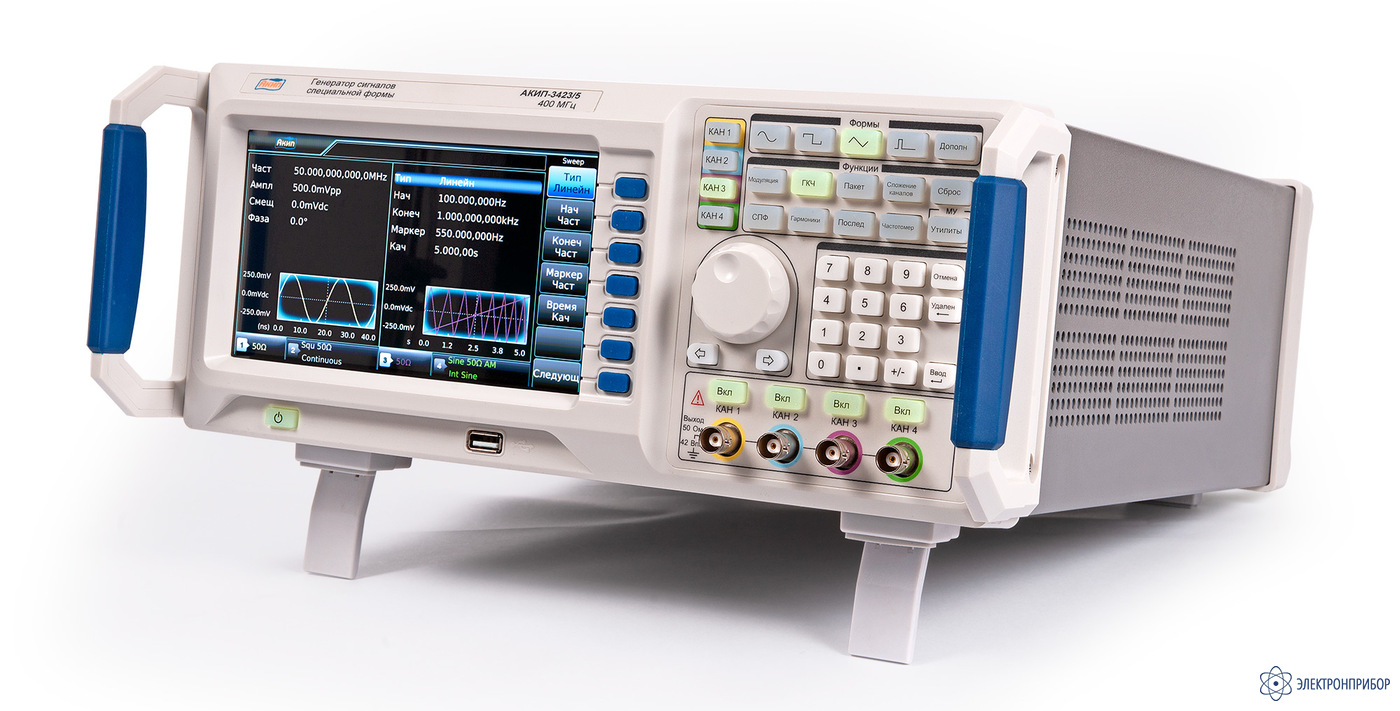

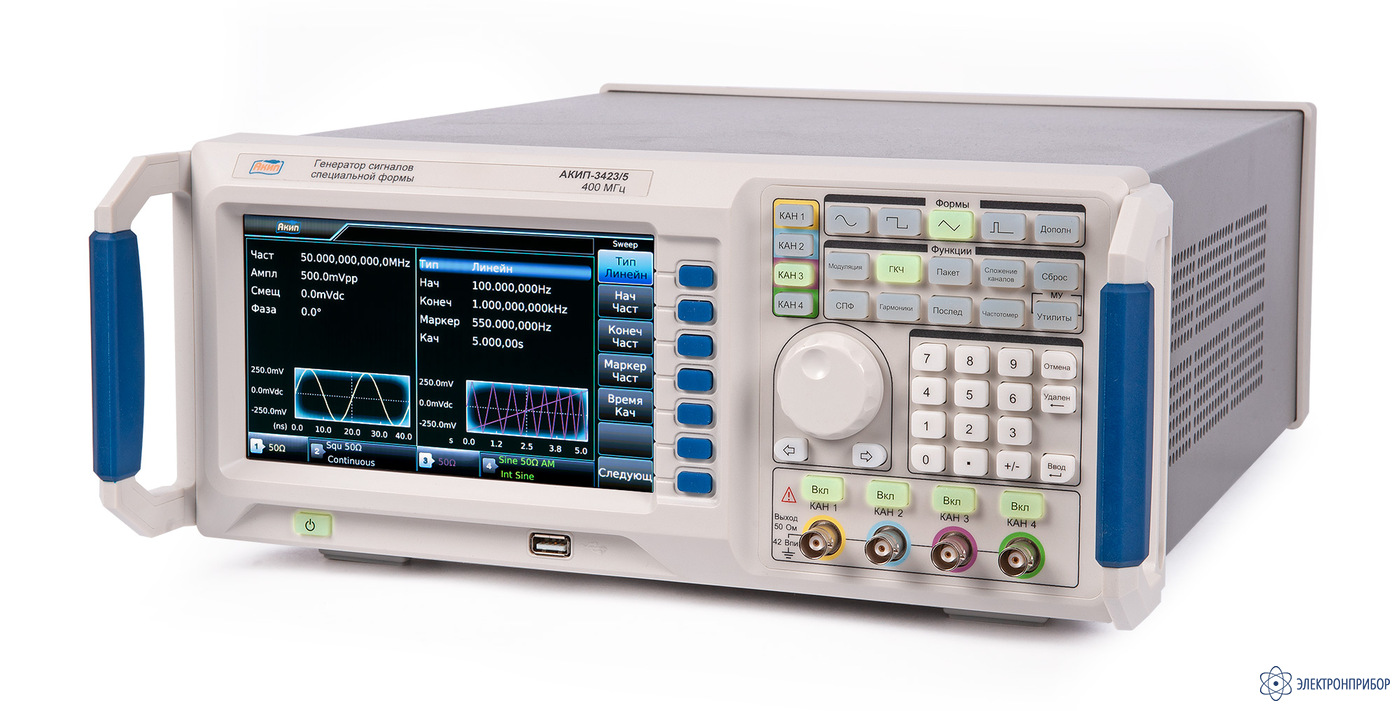

    Генератор сигналов АКИП-3423/5 Генератор сигналов АКИП-3423/5 Генератор сигналов АКИП-3423/5

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      81637-21 до 26.04.2026

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3423/5:

    • Четыре полностью независимых источника колебаний;
    • Диапазон частот: синус 400 МГц, прямоугольник до 120 МГц, импульс до 80 МГц, треугольник до 6 МГц;
    • Максимальное разрешение по частоте 1 мкГц;
    • Использование прямого цифрового синтеза (DDS);
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 14 бит; частота дискретизации 1,2 ГГц для сигналов специальной формы и 200 МГц для сигналов произвольной формы;
    • Длина памяти для формирования СПФ 32 МБ;
    • Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный, импульс;
    • Встроенные сигналы специальной формы – 165 видов;
    • Внутренний опорный генератор: ±1х10-6;
    • 13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др.;
    • Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы ;
    • Режим сложения каналов;
    • Формирование псевдослучайной последовательности и последовательности сигналов;
    • Формирование выходного сигнала путем задания гармоник (50 максимум);
    • Графический, сенсорный, ЖК-дисплей с диагональю 17,78 см;
    • Интерфейсы USBб, LAN, WiFi.

  • Технические характеристики генератора сигналов АКИП-3423/5:

    Параметр АКИП-3423
    АКИП-3423/1    		 АКИП-3423/2
    АКИП-3423/3    		 АКИП-3423/4
    АКИП-3423/5
    Выходные параметры
    Число каналов 2
    4    		 2
    4    		 2
    4
    Частотный диапазон (Синус) 1 мкГц … 200 МГц 1 мкГц … 300 МГц 1 мкГц …400 МГц
    Частотный диапазон:
    Прямоугольный
    Импульс
    Пила
    СПФ
    1 мкГц … 120 МГц
    1 мкГц … 80 МГц
    1 мкГц … 6 МГц
    1 мкГц … 50 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±1х10-6
    Выходной уровень Частота ≤ 40 МГц: 1 мВпик-пик ... 10 пик-пик (50 Ом)
    Частота ≤ 100 МГц: 1 мпик-пик … 5 пик-пик (50 Ом)
    Частота ≤ 200 МГц: 1 мпик-пик … 2 пик-пик (50 Ом)
    Частота ≤ 300 МГц: 1 мпик-пик … 1,5 пик-пик (50 Ом)
    Частота > 300 МГц: 1 мпик-пик … 1 пик-пик (50 Ом)
    Разрешение от 1 мВпп или 3 разряда
    Погрешность установки уровня ±(1% от установки + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп
    Постоянное смещение ±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от установки + 2 мВ + 0,5% от амплитуды)
    Выходное сопротивление 1 МОм/ 50 Ом
    Синусоида
    Уровень гармоник относительно уровня основной частоты ≤-65 дБн в диапазоне до 40 МГц
    ≤-60 дБн в диапазоне до 80 МГц
    ≤-55 дБн в диапазоне до 120 МГц
    ≤-50 дБн в диапазоне до 150 МГц
    ≤-45 дБн в диапазоне до 200 МГц
    ≤-40 дБн в диапазоне до 250 МГц
    ≤-45 дБн в диапазоне до 300 МГц
    ≤-50 дБн в диапазоне свыше 300 МГц
    Суммарные гармонические искажения ≤ 0,2% (20 Гц - 20 кГц, 20 Впик-пик)
    Фазовый шум ≤-140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц)
    Прямоугольник
    Время нарастания ≤ 2,5 нс (1 Впик-пик)
    Коэффициент заполнения 0,01 % … 99,99 %
    Выброс ≤ 5 %
    Импульс
    Время нарастания 2,5 нс … 1,2 с (1 Впик-пик)
    Коэффициент заполнения 0,01 % … 99,99 %
    Длительность импульса 4 нс … 1000000 с
    Выброс ≤ 5 %
    Двойной импульс
    Время нарастания ≤ 2,5 нс (1 Впик-пик)
    Длительность импульса 5 нс … 20 с (независимая установка для первого и второго импульса)
    Временной интервал 5 нс … 20 с
    Выброс ≤ 5 %
    Треугольник
    Асимметричность 0% … 100%
    Произвольная форма
    Частота дискретизации 200 МГц максимум
    Длина памяти Шаг 1 точка: 2 … 16 кБ
    Шаг 4 точки: 16 кБ … 32 МБ
    Разрешение ЦАП 14 бит
    Модуляция
    Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)
    Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
    Частота манипуляции 1 мкГц … максимальная частота гармонического сигнала
    Глубина АМ 0% … 120%
    Девиация фазы ФМ 0°…360°
    Девиация ШИМ 0% … 99%
    Амплитуда СУМ 0% … 100%
    Источник модуляции Внутренний, внешний
    Свипирование (ГКЧ)
    Режимы свипирования Линейное или логарифмическое
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Время качания 1 мс … 500 с
    Время задержки / возврата / интервала 0 … 500 с
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила / треугольник и др.
    Число импульсов в пакете 1 … 1x108
    Период повторения 1 мкс … 500 с
    Фаза старт/стоп 0° … 360°
    Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
    Частотная последовательность
    Формы сигналов Формы сигналов
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Тип последовательности Пользовательская, псевдослучайная
    Длина последовательности 2 … 1024
    Частота дискретизации 50 МГц максимум
    Источник Внутренний, внешний, ручной однократный запуск
    Последовательность сигналов
    Частота дискретизации 200 МГц максимум
    Длина памяти Шаг 4 точки: 12 … 16 кБ
    Число повторений 1 … 1024
    Длина последовательности 2 … 1024
    Источник Внутренний, внешний, ручной однократный запуск
    Режим сложения
    По частоте Отношение частот / разность частот
    По амплитуде Разность амплитуд/ разность смещений
    Объединение формы Объединяемые амплитуды: 0% ~ 100%

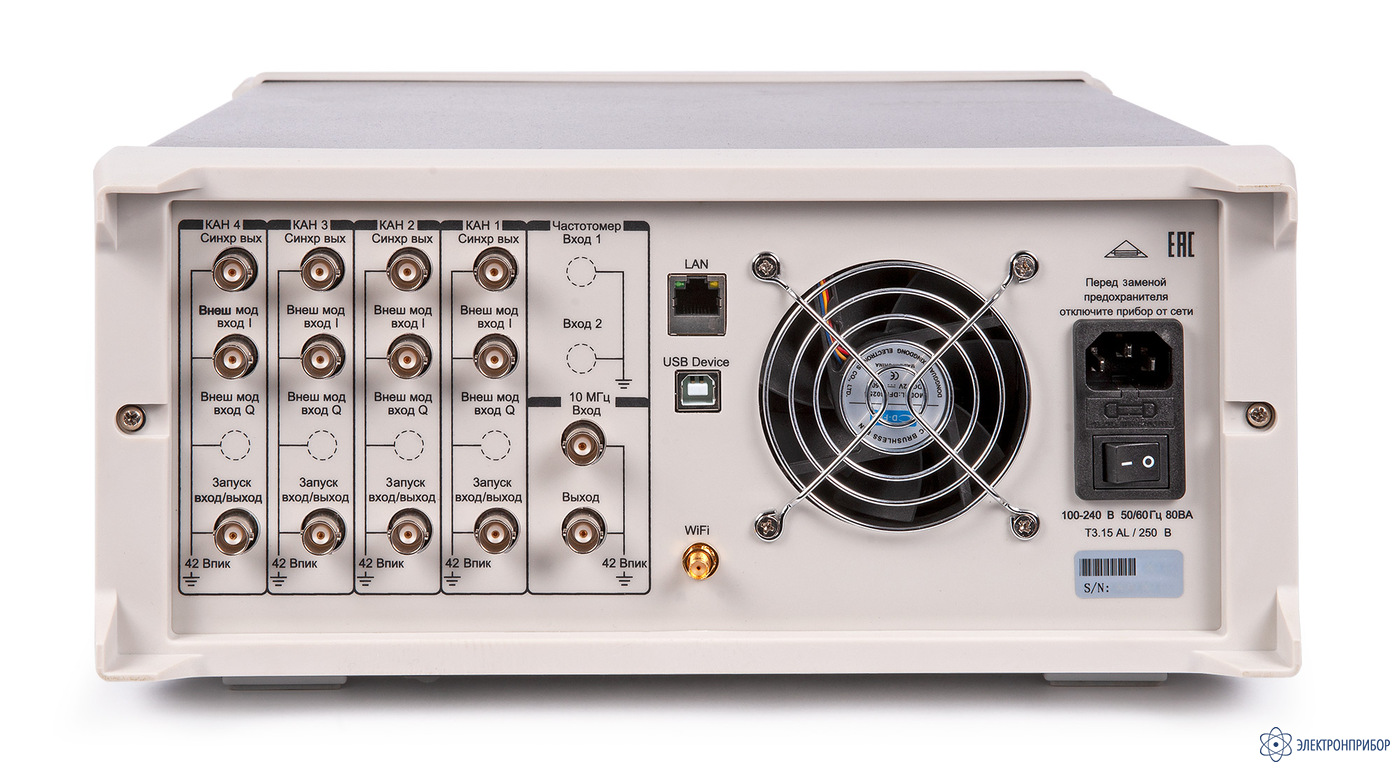

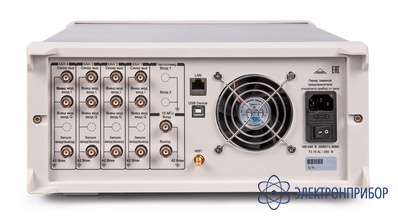

    Параметры дополнительных входов / выходов
    Вход внешнего опорного сигнала 10 МГц ± 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм
    Выход опорного сигнала 10 МГц,; уровень: 0 дБм; 50 Ом
    Синхровыход (SYNC) Уровень: TTL, прямоугольная форма, время нарастания: ≤ 20 нс; сопротивление: 50 Ом
    Вход/ Выход синхронизации Вход /выход уровень: TTL; вход /выход сопротивление: 1 кОм
    Вход внешней модуляции / синхронизации Уровень: модуляция ± 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм
    Общие данные
    ЖК-дисплей Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек
    Память 8 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
    Напряжение питания 100 … 240 В (± 22 В), 45 … 65 Гц
    Потребляемая мощность 70 ВА - АКИП-3423, АКИП-3423/2, АКИП-3423/4
    80 ВА - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
    Рабочие условия 0…40°С, 80%
    Интерфейс USB, LAN, WiFi
    Габаритные размеры 363 × 154 × 327 мм - АКИП-3423, АКИП-3423/2, АКИП-3423/4
    363 × 154 × 467 мм - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
    Масса 7 кг - АКИП-3423, АКИП-3423/2, АКИП-3423/4
    10 кг - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

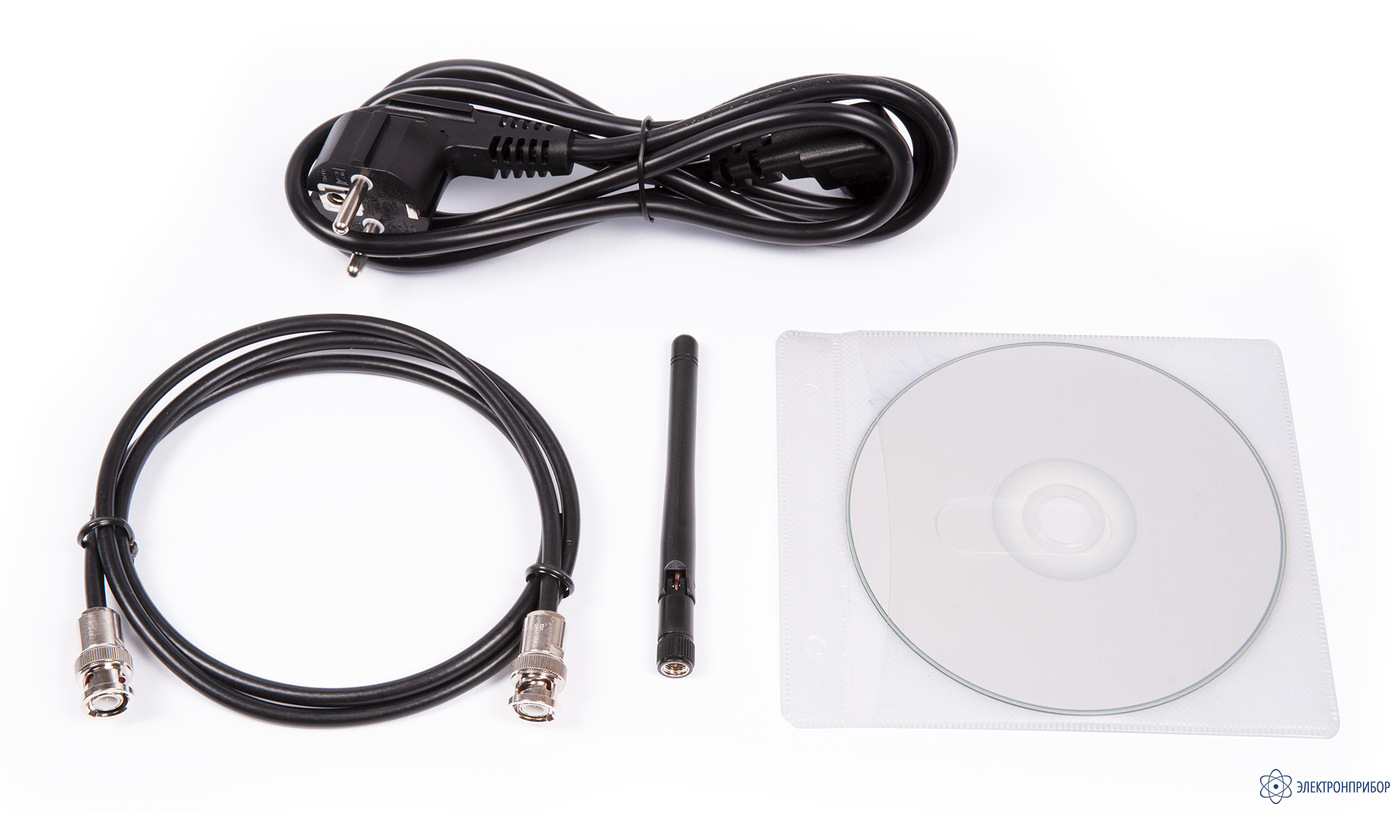

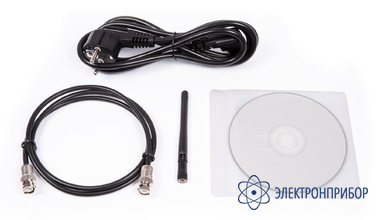

  • Комплект поставки АКИП-3423/5

    № Наименование Количество
    1 Генератор сигналов АКИП-3423/5 1
    2 Сетевой шнур 1
    3 Соединительный кабель BNC-BNC 1
    4 Антенна WiFi 1
    5 РЭ на CD диске 1
