АКИП-3208, АКИП3208, АКИП 3208

Генераторы импульсов и сигналов

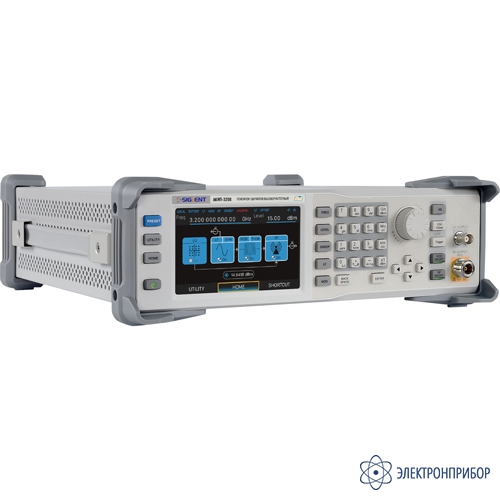

АКИП-3208 — генератор

Код товара: 52280
  • 75673-19
    4 варианта исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75673-19 до 26.07.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора АКИП-3208:

    • Диапазон частот 9 кГц...2,1 ГГц;
    • Два выхода: НЧ до 1МГц, (BNC - тип), ВЧ до 2,1 ГГц (N-тип);
    • Разрешение по частоте 0,01 Гц;
    • Опорный генератор (погрешность установки частоты): ±5E-7;
    • Выходной уровень -110 дБм...+13 дБм;
    • Разрешение по амплитуде 0,01 дБм;
    • Фазовый шум < -115 дБн/Гц (отстройка 20 кГц);
    • Виды модуляции: AM, ЧМ, ФМ, ИМ;
    • Опционально внешняя IQ модуляция, генератор пачек импульсов;
    • Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
    • Сенсорный ЖК-дисплей  с диагональю 12,7 см, разрешение 800 х 480;
    • Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB - USB.

  • Технические характеристики генератора АКИП-3208:

    Параметр АКИП-3208 АКИП-3208-BW32 АКИП-3208-IQE21 АКИП-3208-IQE21-21BW32
    Выходная частота
    Диапазон* 9 кГц ... 2,1 ГГЦ 9 кГц ... 3,2 ГГЦ 9 кГц … 2,1 ГГц (IQ модуляция 10 МГц … 2,1 ГГц) 9 кГц … 3,2 ГГц (IQ модуляция 10 МГц … 3,2 ГГц)
    Дискретность установки 0,01 Гц
    Погрешность установки стандартное исполнение ±1×10-6 (есть вход внешней опорной частоты 10 МГц)
    Погрешность установки опция 100 ±2×10-7
    Погрешность установки опция 101 ±5×10-8
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом 9 кГц ≤ f ≤ 100 кГц, -110 … +9 дБм (-110 … +7 дБм);
    100 кГц < f ≤ 1 МГц, -110 … +15 дБм (-110 … +10 дБм);
    1 МГц < f ≤ 3,2 ГГц, -110 … +20 дБм (-110 … +13 дБм)
    Разрешение 0,01 дБ
    Погрешность установки 100 кГц < f ≤ Fконеч +13 дБм...-90 дБм: ± 0,7 дБ;
    -90 дБм...-110 дБм: ± 1,1 дБ;
    ALC включен, температура 20˚С…30˚С;
    ALC - автоматическая регулировка выходной мощности
    КСВН ≤ 2 при уровне < 0 дБм
    Защита выхода Максимально допустимое обратное напряжение: 50 Впост;
    максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц)
    Плотность фазовых шумов < -118 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц;
    < -110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц;
    < -105 дБн/Гц при отстройке на 20 кГц от несущей 3 ГГц
    Уровень гармонических искажений < -30 дБн, 1 МГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм
    Уровень субгармонических искажений < -65 дБн, 1 МГц < f ≤ 1,5 ГГц, уровень ≤ +13 дБм
    Уровень негармонических искажений < -75 дБн, 1,5 ГГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм при отстройке от несущей >10 кГц
    * - В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.
    Свипирование частота/уровень (ГКЧ)
    Режим свипирования Шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня Полный диапазон ВЧ выхода
    Режим работы Однократный непрерывный
    Число точек свипирования Шаговый режим: 2 … 65535;
    по списку: 2 ... 500
    Длительность точки 10 мс ... 100 с (разрешение 0,1 мс)
    Источник синхронизации Внешний, внутренний, ручной
    НЧ выход
    Формы сигнала Синус, прямоугольник, пила, DC
    Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц);
    0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
    Выходной уровень (50 Ом) 1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ)
    Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
    Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной
    Амплитудная модуляция (внутренняя/внешняя)
    Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
    Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤ 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
    Частота модуляции 10 Гц ... 100 кГц
    Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
    Частотная модуляция (внутренняя/внешняя)
    Девиация частоты Максимум N*1 МГц
    Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
    Частота модуляции 10 Гц ... 100 кГц
    Коэффициент гармоник ЧМ < 1 % (частота ЧМ 1 кГц, девиация частоты ≤ 50 кГц)
    Фазовая модуляция (внутренняя/внешняя)
    Девиация фазы N*5 рад
    Разрешение 0,01 рад
    Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
    Частота модуляции 10 Гц … 100 кГц
    Импульсная модуляция (внутренняя/внешняя)
    Подавдение в паузе > 70 дБн
    Время нарастания/спада ≤ 15 нс
    Период следования 40 нс … 300 с
    Генератор импульсов
    Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
    Период следования 40 нс … 300 с (разрешение: 10 нс)
    Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
    Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
    Источник синхронизации Внешний, внутренний, ручной
    Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
    Генератор пачек импульсов (Опция)
    Число импульсов 1 … 2047
    Число повторений 1 … 65535
    Длительность импульса 20 нс – 300 с
    Внешняя IQ модуляция (Опция)**
    Источник модуляции Внешний
    Полоса частот Частота модуляции I или Q < 100 МГц ВЧ сигнал (I+Q) < 200 МГц
    Входной уровень I2+Q2=0,5 Вскз
    Величина вектора ошибки EVM 16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм;
    10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%;
    1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1,2%;
    QPSK, a=0.22, 5 MSps, уровень ≤ 0 дБм;
    10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%;
    1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1%
    ** -  В качестве источника внешнего источника модуляции необходим генератор с IQ выходом. Например, генератор серии АКИП-3422 с установленной опцией IQ модуляции.
    Входы/выход
    ВЧ выход N тип (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом
    Синхронизация вход/выход BNC тип (мама), 50 Ом;
    5 В TTL
    Внешняя модуляция вход BNC тип (мама), 50 Ом
    Импульс вход/выход BNC тип (мама), 100 кОм, CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, > 0 дБм
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
    Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
    IQ мод. вход (опция) Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом
    Общие характеристики
    Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
    Чатота питающей сети 50/60 Гц - при напряжении питания от 100 до 240 В;
    400 Гц - при напряжении питания от 100 до 120 В
    Потребляемая мощность Не более 35 Вт
    Рабочая температура 5…45°С
    ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
    Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
    Память Встроенная (256 МБ)
    Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
    Масса не более 4,84 кг

  • Комплект поставки АКИП-3208

    № Наименование Количество
    1 Генератор АКИП-3208 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Руководство по эксплуатации 1
