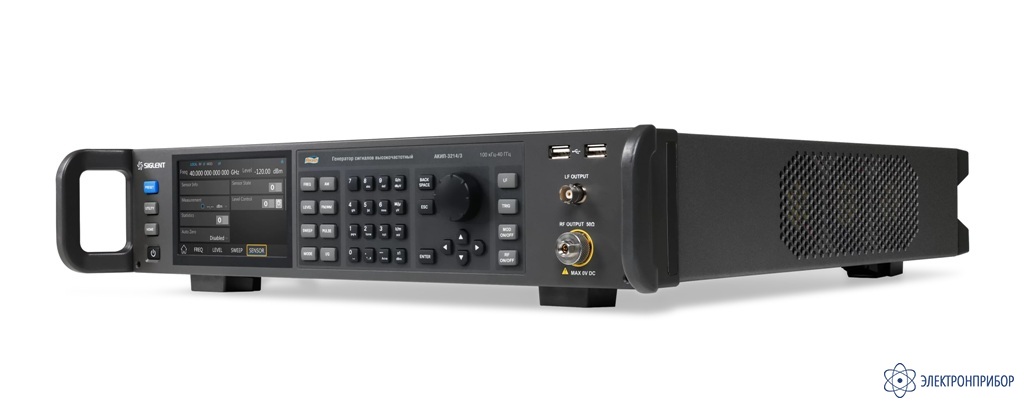

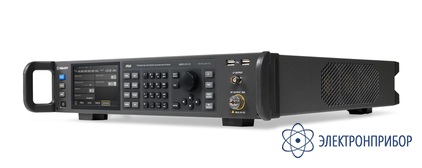

АКИП-3214/1 — генератор ВЧ сигналов

Код товара: 74328
  • 92074-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92074-24 до 07.05.2029

    • Производитель

      АКИП

    Описание генератора ВЧ сигналов АКИП-3214/1:

    В серию АКИП-3214 входит три модели, отличающиеся по диапазону частот от 100 кГц до 13,6 / 20 / 40 ГГц. В стандартной комплектации генераторы имеют встроенный термостатированный опорный генератор (OCXO ±2x10-7) для обеспечения высокой стабильности и точности формируемых сигналов, а также имеется поддержка формирования амплитудно-модулированных колебаний. Опционально имеется возможность активации функции импульсной (ИМ) модуляции и генератор импульсов с возможностью формирования пачек радиоимпульсов (Pulse Train).

    Особенности генератора ВЧ сигналов АКИП-3214/1:

    • диапазон частот ВЧ: 100 кГц … 13,6 ГГц;
    • разрешение по частоте 0,001 Гц;
    • диапазон частот НЧ: 0,01 Гц … 1 МГц;
    • погрешности установки частоты: ±2×10-7;
    • выходной уровень: -130 дБм … +24 дБм;
    • разрешение по амплитуде: 0,01 дБм;
    • фазовый шум: < -135 дБн/Гц (несущая 1 ГГц, отстройка 20 кГц);
    • внутренняя/ внешняя модуляция: AM, опция - ИМ;
    • программная опция: генератор последовательностей (пачек) импульсов;
    • возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
    • сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480;
    • интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB;
    • дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server).

  • Технические характеристики генератора ВЧ сигналов АКИП-3214/1:

    Параметр АКИП-3214/1 АКИП-3214/2 АКИП-3214/3
    Выходная частота
    Диапазон 100 кГц … 13,6 ГГц 100 кГц … 20 ГГц 100 кГц … 40 ГГц
    Дискретность установки 0,001 Гц
    Пределы допускаемой относительной погрешности ±2×10-7
    есть вход сигнала внешней опорной частоты 10 МГц
    Время установления параметров < 10 мс – АРУ* включено
    < 20 мс – АРУ выключено
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом стандартная конфигурация
    100 кГц ≤ f < 3 МГц -110 … +15 дБм
    3 МГц ≤ f ≤ 4 ГГц -130 … +24 дБм
    4 ГГц < f ≤ 6 ГГц -130 … +20 дБм
    6 ГГц < f ≤ 20 ГГц -120 … +20 дБм
    20 ГГц < f ≤ 40 ГГц -120 … +20 дБм
    Дискретность установки 0,01 дБ
    Ступенчатый аттенюатор диапазон установки: от 0 до 110 дБ
    дискретность установки: 10 дБ
    Максимальная выходная мощность, 50 Ом 100 кГц ≤ f < 3 МГц +13 дБм
    3 МГц ≤ f ≤ 1 ГГц +22 дБм
    1 ГГц < f ≤ 2 ГГц +20 дБм
    2 ГГц < f ≤ 4 ГГц +18 дБм
    4 ГГц < f ≤ 6 ГГц +15 дБм
    6 ГГц < f ≤ 18 ГГц +17 дБм
    18 ГГц < f ≤ 20 ГГц +14 дБм    		 100 кГц ≤ f < 3 МГц +8 дБм
    3 МГц ≤ f ≤ 4 ГГц +16 дБм
    4 ГГц < f ≤ 6 ГГц +12 дБм
    6 ГГц < f ≤ 15 ГГц +12 дБм
    15 ГГц < f ≤ 20 ГГц +12 дБм
    20 ГГц < f ≤ 40 ГГц +12 дБм
    Абсолютная погрешность установки уровня выходного сигнала
    100 кГц ≤ f ≤ 1 МГц
    1 МГц < f ≤ 40 ГГц
    -120…-110 дБм -90 дБм… -110 дБм -20 дБм… -90 дБм -20 дБм… +10 дБм +10 дБм … максимальный уровень
    - ≤ 1,1 дБ ≤ 0,7 дБ ≤ 0,7 дБ -
    ≤ 2 дБ ≤ 1,1 дБ ≤ 0,7 дБ ≤ 0,7 дБ ≤ 1 дБ
    АРУ (ALC) вкл., температура 20˚С…30˚С.
    АРУ (ALC) – автоматическая регулировка выходной мощности
    Дополнительная погрешность допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ < 0,5 дБ
    Предел допускаемого значения КСВН 1 МГц ≤ f ≤ 6 ГГц ≤ 1,6
    6 ГГц < f ≤ 40 ГГц ≤ 2
    при уровне выходного сигнала не более 0 дБм, режим АРУ включен
    Время установления параметров < 10 мс – АРУ включено
    < 20 мс – АРУ выключено
    Защита выхода максимально допустимое обратное напряжение: 0 Впост
    максимальная обратная входная мощность:
    +30 дБм (1 мГц ≤ f ≤ 6 ГГц)
    +25 дБм (6 ГГц < f ≤ 40 ГГц)
    Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц
    <-130 дБн/Гц – несущая частота 100 МГц
    <-135 дБн/Гц – несущая частота 1 ГГц
    <-123 дБн/Гц – несущая частота 4 ГГц
    <-119 дБн/Гц – несущая частота 6 ГГц
    <-116 дБн/Гц – несущая частота 10 ГГц
    <-109 дБн/Гц – несущая частота 20 ГГц
    <-102 дБн/Гц – несущая частота 40 ГГц

    при отстройке от несущей 100 Гц в зависимости от частоты несущей, приведенная к полосе 1 Гц
    <-114 дБн/Гц – несущая частота 100 МГц
    <-108 дБн/Гц – несущая частота 1 ГГц
    <-94 дБн/Гц – несущая частота 4 ГГц
    <-92 дБн/Гц – несущая частота 6 ГГц
    <-89 дБн/Гц – несущая частота 10 ГГц
    <-83 дБн/Гц – несущая частота 20 ГГц
    <-77 дБн/Гц – несущая частота 40 ГГц
    Уровень гармонических искажений <-30 дБн, 1 МГц < f ≤ 2 ГГц, при уровне выходного сигнала ≤+10 дБм
    <-50 дБн, 2 ГГц < f ≤ 4 ГГц, при уровне выходного сигнала ≤+10 дБм
    <-50 дБн, 4 ГГц < f ≤ 20 ГГц, при уровне выходного сигнала ≤+10 дБм
    <-46 дБн, 20 ГГц < f ≤ 40 ГГц, при уровне выходного сигнала ≤+10 дБм
    Уровень субгармонических искажений <-50 дБн, 1 МГц < f ≤ 40 ГГц, при уровне выходного сигнала ≤+10 дБм
    Уровень негармонических искажений <-60 дБн, 1 МГц < f ≤ 4 ГГц, при уровне выходного сигнала ≤+10 дБм
    <-50 дБн, 4 ГГц < f ≤ 40 ГГц, при уровне выходного сигнала ≤+10 дБм
    Свипирование частота/уровень (ГКЧ)
    Режим свипирования шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня полный диапазон ВЧ выхода
    Тип свипирования треугольный (возрастание/ убывание), пилообразный (возрастание или убывание)
    Режим работы однократный, непрерывный
    Число точек свипирования шаговый режим: 2 … 65535
    по списку: 1 … 500
    Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
    Источник синхронизации внешний, внутренний, ручной
    НЧ выход**
    Формы сигнала синус, прямоугольник, пила/треугольник, DC
    Диапазон частот 0,1 Гц … 1 МГц – синус
    0,1 Гц … 20 кГц – прямоугольник, пила
    Дискретность установки частоты 0,01 Гц
    Диапазон установки уровня выходного сигнала, 50 Ом 1 мВпик-пик … 3 Впик-пик
    Дискретность установки уровня сигнала 1 мВ
    Пределы допускаемой относительной погрешности ±2×10-7
    Верхний предел установки постоянного смещения ±(2,5-0,5·Uвых; 2) - наименьшее из приведенных значений
    Дискретность установки постоянного смещения 10 мВ
    Допускаемая абсолютная погрешность установки постоянного смещения ±(1 % ·Uвых + 3 мВ)
    Свипирование (ГКЧ) режим: линейный или логарифмический.
    диапазон: 0,01 Гц ... 1 МГц
    длительность точки: 1 мс ... 500 с (разрешение 0,1 мс)
    источник синхронизации: внешний, внутренний, ручной.
    Амплитудная модуляция
    Режимы модуляции внутренняя, внешняя, внутренняя+внешняя
    Диапазон установки коэффициента АМ (Кам) 0 … 100 %
    Дискретность установки коэффициента АМ 0,1 %
    Относительная погрешность установки Кам ±(0,04·Кам+1) %, при модулирующей частоте 1 кГц, Кам ≤ 80 %, и уровне выходного сигнала не более 0 дБм
    Диапазон модулирующих частот 0,1 Гц … 1 МГц - синус
    0,1 Гц … 20 кГц - прямоугольник, треугольник, пила
    Коэффициент гармоник < 3%, при модулирующей частоте 1 кГц, Кам ≤ 30 %, и уровне выходного сигнала не более 0 дБм
    Импульсная модуляция (опция)
    Режимы модуляции внутренняя, внешняя
    Диапазон установки периода следования импульсов 40 нс … 300 с
    Минимальная длительность фронта/среза импульса < 15 нс
    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами > 70 дБн (1 МГц < f ≤ 6 ГГц)
    > 80 дБн (6 ГГц < f ≤ 13,6 ГГц)
    > 75 дБн (13,6 ГГц < f ≤ 40 ГГц)
    Генератор импульсов (опция)
    Вид выходного сигнала одиночный или парный импульс (отрицательная полярность, положительная полярность)
    Диапазон установки периода импульсов 40 нс … 300 с
    дискретность установки 10 нс
    Диапазон установки длительности импульсов 20 нс … 300 с
    дискретность установки 10 нс
    Диапазон установки задержки парных импульсов 20 нс … 300 с
    дискретность установки 10 нс
    Источник запуска внешний, внутренний, ручной
    Диапазон установки задержки внешнего запуска 140 нс … 300 с
    дискретность установки 10 нс
    Генератор пачек импульсов (опция)
    Число импульсов 1 … 2047
    Число повторений в импульсе 1 … 65535
    Диапазон установки длительности импульса 20 нс – 300 с
    дискретность установки: 10 нс
    Вход/выход

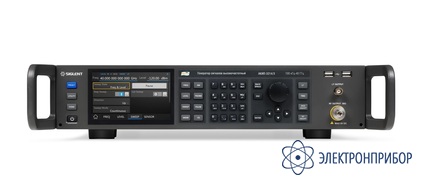

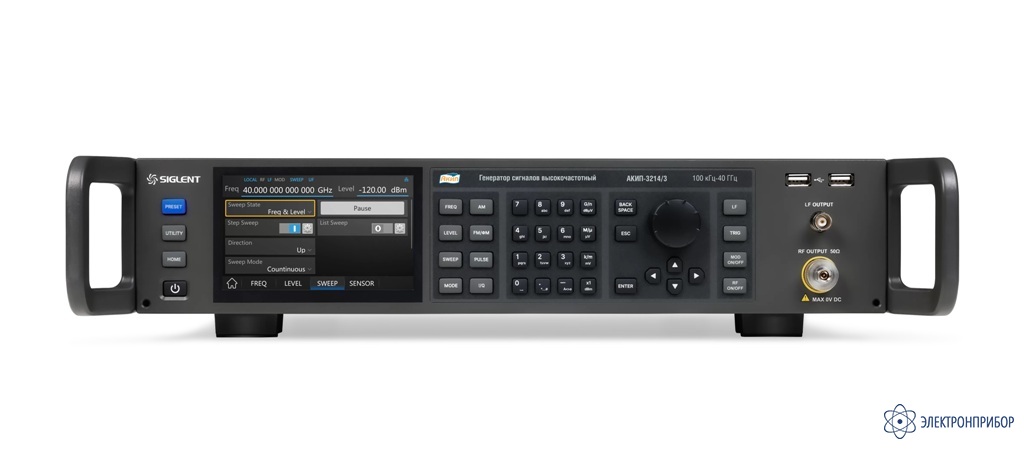

    Передняя панель
    ВЧ выход 2,92 мм (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом

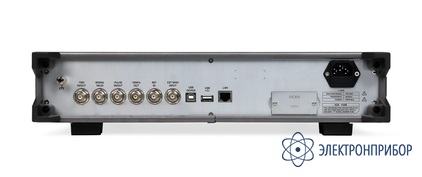

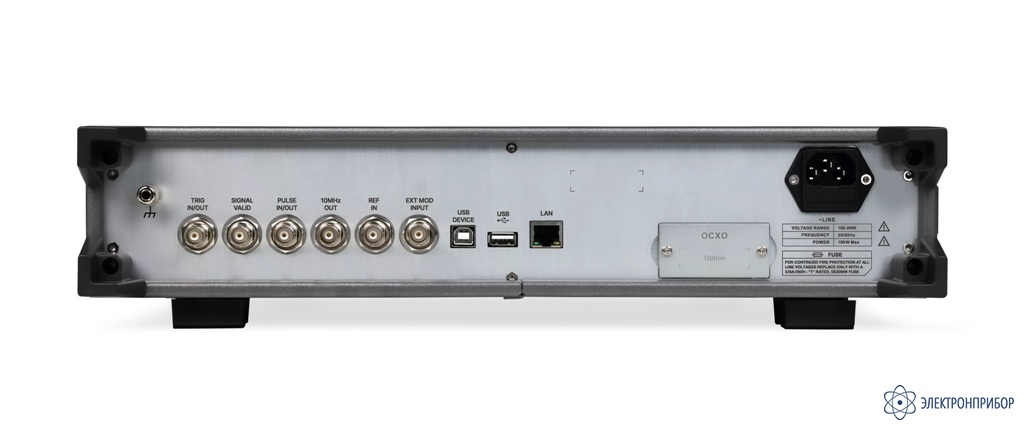

    Задняя панель
    Синхронизация вход/выход BNC тип (мама), 100 кОм
    5 В TTL
    Внешняя модуляция вход BNC тип (мама), высокоомный
    Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
    Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
    Общие характеристики
    ЖК-дисплей сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
    Память встроенная Flash 4 Гб, поддержка USB Flash дисков
    Напряжение питания 100 … 240 В (автовыбор)
    Частота питающей сети 50/60 Гц – при напряжении питания от 100 до 240 В
    400 Гц – при напряжении питания от 100 до 120 В
    Потребляемая мощность не более 85 Вт
    Рабочая температура 5 … 45 °С
    относительная влажность воздуха не более 90 %
    Интерфейсы LAN (VXI - 11, Socket, Telnet), USB-Device, опциональный адаптер GPIB – USB
    Габаритные размеры (Ш х В х Г) 482 × 104 × 540 мм
    Масса не более 10,4 кг
    Примечание:
    * АРУ (ALC) – режим автоматической регулировки усиления.
    ** При включении НЧ выхода и генерации колебания, внутренний источник не может быть использован в качестве источника модуляции.

  • Комплект поставки АКИП-3214/1

    № Наименование Количество
    1 Генератор ВЧ сигналов АКИП-3214/1 1
