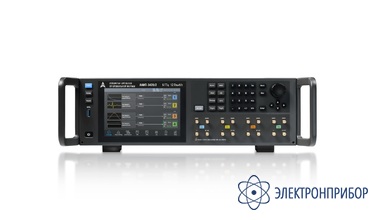

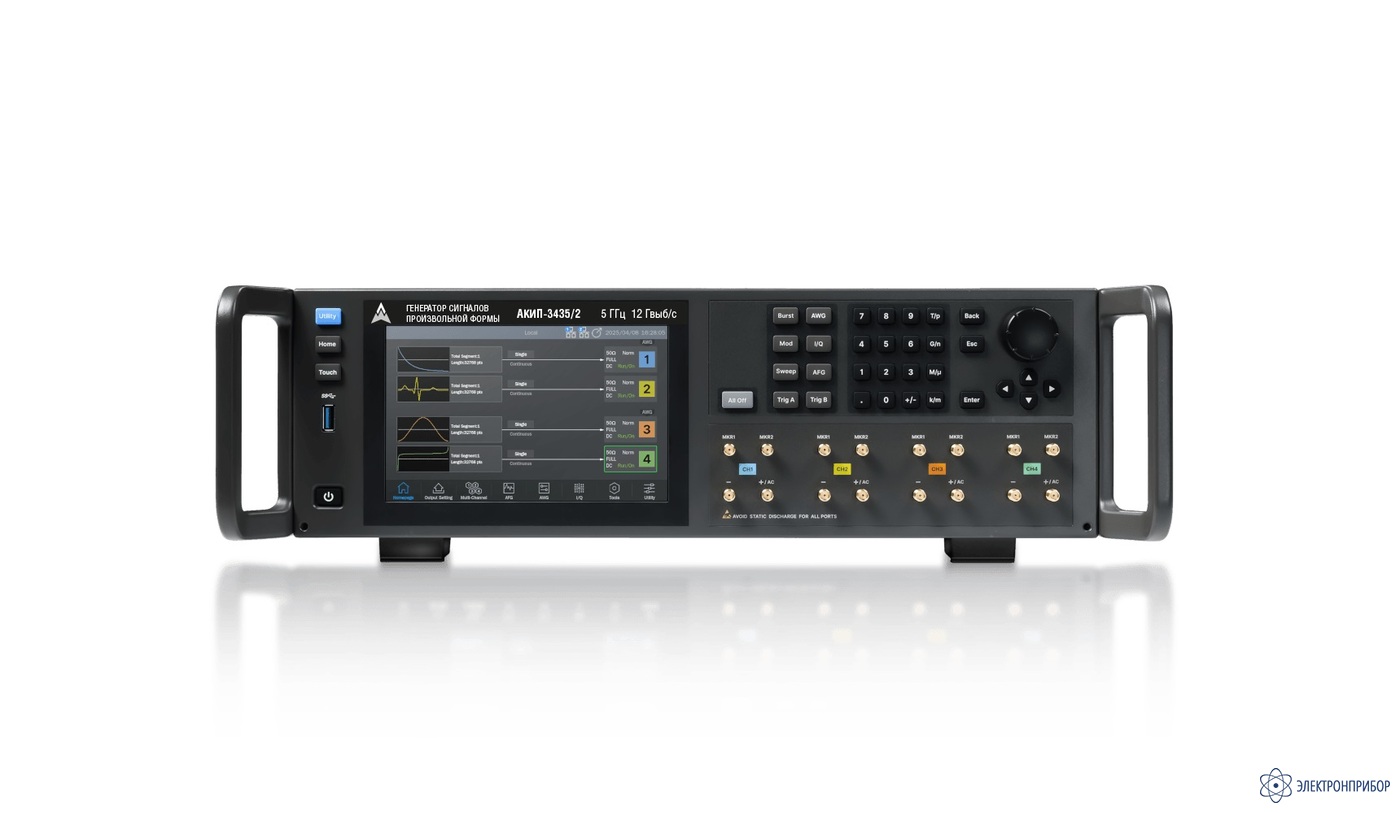

АКИП-3435 — генератор сигналов

Код товара: 83827
  • 2 варианта исполнения

    Описание генератора сигналов АКИП-3435:

    АКИП-3435 — это серия высокопроизводительных генераторов сигналов произвольной формы, с 2 или 4 аналоговыми выходными каналами. Обладает вертикальным разрешением 16 бит, максимальной частотой дискретизации до 12 ГГц (с интерполяцией) и выходной частотой до 5 ГГц. Максимальная емкость памяти на канал составляет 4 ГБ, что обеспечивает длительное воспроизведение сигналов без потери полосы пропускания. В сочетании с программным обеспечением SigIQPro генератор способен выводить сигналы для Bluetooth, Wi-Fi, LTE и других коммуникационных стандартов. Кроме того, АКИП-3435 поддерживает вывод высокоскоростных последовательных кодовых сигналов, сложные многорежимные последовательности, двойные импульсы, многотональные сигналы и линейную частотную модуляцию (ЛЧМ), удовлетворяя широкому спектру тестовых требований в области связи, промышленности и научных исследований.

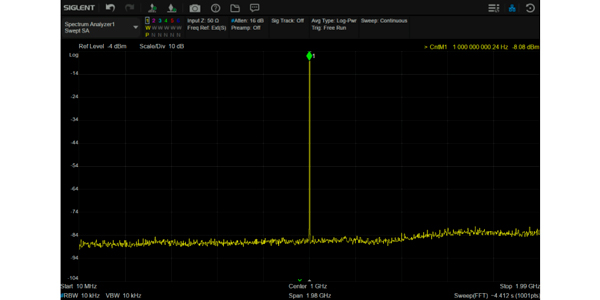

    Точное воспроизведение деталей сигнала

    АКИП-3435 обеспечивает высокую точность воспроизведения сигнала. Максимальная выходная частота составляет 5 ГГц, а максимальная частота дискретизации достигает 12 ГВыб/с, гарантирет точное формирование широкополосных сигналов. Кроме того, прибор использует технологию TrueArb для поточечного вывода, обеспечивая сохранение деталей формы сигнала в диапазоне от 100 выборок/с до 5 ГВыб/с и значительно снижая фазовый джиттер.

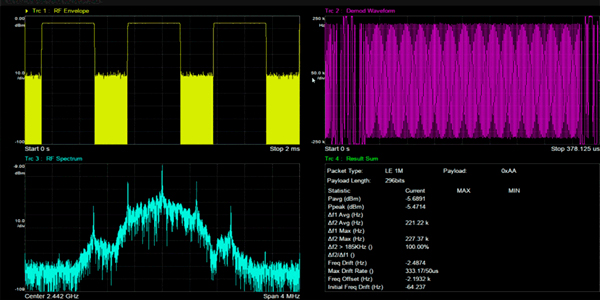

    Модуляция и генерация векторных сигналов

    АКИП-3435 поддерживает функции аналоговой и цифровой модуляции, включая AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM. Векторный выходной сигнал обладает полосой модуляции до 2 ГГц. При выводе базового сигнала и использовании внешнего модулятора полоса сигнала может быть расширена до 4 ГГц, что позволяет удовлетворить высокие требования беспроводной связи и испытаний РЧ-сигналов. В сочетании с программным обеспечением SigIQPro можно дополнительно реализовать генерацию I/Q данных для множества типов модуляции, таких как 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone и других.

    Генерация шумовых сигналов и различных специальных форм сигналов

    Серия АКИП-3435 не только точно воспроизводит стандартные формы сигналов, но и гибко моделирует сложные реальные тестовые условия, поддерживая генерацию таких специальных сигналов, как шум, двойные импульсы, многотональные сигналы, сигналы с частотной перестройкой и линейная частотная модуляция (ЛЧМ). Благодаря высокой полосе пропускания и 16-битному разрешению, инженеры могут применять высокодетализированные и правдоподобные тестовые сигналы уже на этапах проектирования и верификации продукта, что существенно повышает надежность и устойчивость системы к внешним помехам.

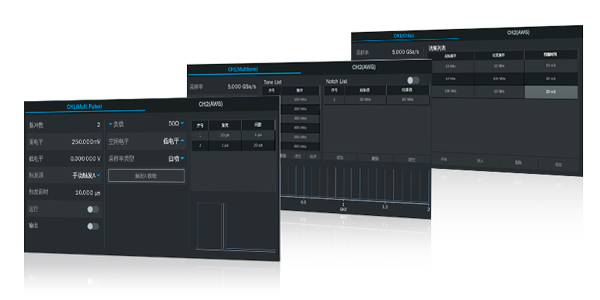

    Генераторы серии АКИП-3435 обеспечивают мощные многоуровневые функции воспроизведения последовательности сигналов, в том числе: Сегмент, Последовательность, Сценарий, а также генераторы имеют встроенные 196 сигналов произвольной формы, охватывающих математику, инженерию, медицинскую электронику, модуляции и другие области.

    Особенности генератора сигналов АКИП-3435:

    • Режимы работы генератора:
      - AFG – технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы;
      - AWG – расширенный режим формирования сигналов произвольной формы;
      - Режим IQ (опция);
    • Максимальная скорость выборки (в зависимости от режима работы):
      - AWG – 5 Гвыб/с (с интерполяцией до 10 Гвыб/с);
      - Режим IQ (опция) – 10 Гвыб/с или 12 Гвыб/с (переключаемо);
    • Максимальная выходная частота (в зависимости от режима работы):
      - AFG – 2 ГГц (синусоидальная форма);
      - Режим IQ (опция) – 4 ГГц (дискретизация 10 Гвыб/с), ГГц (дискретизация 12 Гвыб/с);
    • 2/4 аналоговых канала, несимметричный или дифференциальный режим работы;
    • Разрядность ЦАП: 16 бит;
    • Максимальная память (для создания сигналов произвольной формы): 2 ГБ, опционально – 4 ГБ;
    • Внутренний опорный генератор: 5*10-6 (опция - 5*10-7);
    • Стандартные формы сигнала (ФГ): синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие;
    • Сегментированный режим: формирование произвольного сигнала из различных сегментов (1 ... 16384) с возможностью циклического повторения сегмента в последовательности (до 4096) и формирование сценариев из последовательностей (до 512);
    • Поддержка различных видов аналоговых и цифровых модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst);
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, маркерный выход;
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Интерфейсы: USB, LAN, опция GPIB;
    • Поддержка опционального ПО SigIQPro для формирования IQ модулированных сигналов;
    • Дистанционное управление с помощью команд SCPI.

  • Технические характеристики генератора сигналов АКИП-3435:

    Параметр Значение
    АКИП-3435/1 АКИП-3435/2
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Число каналов 2 – аналоговые (несимметричные или дифференциальные) 4 – аналоговые (несимметричные или дифференциальные)
    Максимальная частота дискретизации 10 Гвыб/с, опционально 12 Гвыб/с (только в IQ-режиме) 10 Гвыб/с, опционально 12 Гвыб/с (только в IQ-режиме)
    Разрешение по вертикали 16 бит @ (0 маркеров)
    15 бит @ (1 маркер)
    14 бит @ (2 маркера)    		 16 бит @ (0 маркеров)
    15 бит @ (1 маркер)
    14 бит @ (2 маркера)
    Количество выходов маркеров 2 на канал 2 на канал
    Глубина памяти (для создания сигналов произвольной формы) 2 Гвыб/канал
    опционально – 4 Гвыб/канал    		 2 Гвыб/канал
    опционально – 4 Гвыб/канал
    Максимальная частота выходного сигнала 4 ГГц @ 10 Гвыб/с,
    5 ГГц @ 12 Гвыб/с    		 4 ГГц @ 10 Гвыб/с,
    5 ГГц @ 12 Гвыб/с
    Режимы работы AWG, AFG, IQ AWG, AFG, IQ
    Выходной коннектор SMA
    ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ АНАЛОГОВЫХ КАНАЛОВ
    Выходной тракт DC широкополосный
    Диапазон установки выходного уровня 25 мВпик-пик ~ 750 мВпик-пик, несимметричный выход, нагрузка 50 Ом
    50 мВпик-пик ~ 1,5 Впик-пик, дифференциальный выход, нагрузка 100 Ом
    Погрешность установки уровня переменного сигнала синусоидальной формы, 1 МГц ±2% (при установленном значении уровня сигнала > 100 мВпик-пик)
    ±5% (при установленном значении уровня сигнала ≤ 100 мВпик-пик)
    Уровень смещения постоянного напряжения (не регулируется) 0 В ±5 мВ
    Аналоговая полоса пропускания (фильтр 5 ГГц) 750 мВпик-пик, DC ~ 2 ГГц (-3 дБ), DC ~ 4 ГГц (-6 дБ)
    Минимальная длительность фронта/ среза импульса (фильтр 5 ГГц) ≤120 пс, для уровня сигнала 750 мВпик-пик, несимметричный выход, 20% ~ 80%
    Выходной тракт DC усиленный (опция)
    Диапазон установки выходного уровня 50 мВпик-пик ~ 1,5 Впик-пик, несимметричный выход, нагрузка 50 Ом
    100 мВпик-пик ~ 3 Впик-пик, дифференциальный выход, нагрузка 100 Ом
    Погрешность установки уровня переменного сигнала синусоидальной формы, 1 МГц ±2% (при установленном значении уровня сигнала > 100 мВпик-пик)
    ±5% (при установленном значении уровня сигнала ≤ 100 мВпик-пик)
    Диапазон установки уровня смещения постоянного напряжения ±1 В, несимметричный выход, нагрузка 50 Ом
    Погрешность установки уровня смещения постоянного напряжения ±(2% от уст. + 10 мВ), несимметричный выход, нагрузка 50 Ом
    Аналоговая полоса пропускания (фильтр 5 ГГц) 1,5 Впик-пик, DC ~ 2 ГГц (-3 дБ), DC ~ 2,6 ГГц (-6 дБ)
    Минимальная длительность фронта/ среза импульса (фильтр 5 ГГц) ≤160 пс, для уровня сигнала 1,5 Впик-пик, несимметричный выход, 20% ~ 80%
    Выходной тракт AC
    Диапазон установки выходного уровня -30 дБм ~ -5 дБм, несимметричный выход, нагрузка 50 Ом
    Погрешность установки уровня переменного сигнала синусоидальной формы, 10 МГц ±0,5 дБ
    Диапазон установки уровня смещения постоянного напряжения ±5 В
    Погрешность установки уровня смещения постоянного напряжения ±(2% от уст. + 20 мВ), несимметричный выход, нагрузка 50 Ом
    Аналоговая полоса пропускания (фильтр 5 ГГц) -5 дБм, 10 МГц ~ 1,8 ГГц (-3 дБ), 10 МГц ~ 4 ГГц (-13 дБ), 10 МГц ~ 5 ГГц (-17 дБ)
    Выходной тракт AC усиленный (опция)
    Диапазон установки выходного уровня -85 дБм ~ +10 дБм, несимметричный выход, нагрузка 50 Ом
    Погрешность установки уровня переменного сигнала синусоидальной формы, 10 МГц ±0,5 дБ
    Диапазон установки уровня смещения постоянного напряжения ±5 В
    Погрешность установки уровня смещения постоянного напряжения ±(2% от уст. + 20 мВ), несимметричный выход, нагрузка 50 Ом
    Аналоговая полоса пропускания (фильтр 5 ГГц) 10 дБм, 10 МГц ~ 2 ГГц (-3 дБ), 10 МГц ~ 3,9 ГГц (-6 дБ), 10 МГц ~ 5 ГГц (-13 дБ)
    Развязка между каналами ≤ -70 дБн
    ЧИСТОТА ВЫХОДНОГО СИГНАЛА
    Коэффициент стоячей волны (КСВ) с фильтром 5 ГГц
    Выходной тракт DC широкополосный ≤1,6:1 DC < f ≤ 2 ГГц
    ≤1,8:1 2 ГГц < f ≤ 3 ГГц
    ≤2,0:1 3 ГГц < f ≤ 4 ГГц
    ≤1,8:1 4 ГГц < f ≤ 5 ГГц
    Выходной тракт DC с усилителем ОПЦИЯ ≤1,6:1 DC < f ≤ 1 ГГц
    ≤2,0:1 1 ГГц < f ≤ 2,6 ГГц
    Выходной тракт AC ≤1,6:1 10 МГц < f ≤ 1 ГГц
    ≤1,8:1 1 ГГц < f ≤ 3 ГГц
    ≤2,0:1 3 ГГц < f ≤ 4,5 ГГц
    ≤2,4:1 4,5 ГГц < f ≤ 5 ГГц
    Выходной тракт AC с усилителем ОПЦИЯ ≤1,8:1 10 МГц < f ≤ 300 МГц
    ≤1,6:1 300 МГц < f ≤ 2 ГГц
    ≤1,8:1 2 ГГц < f ≤ 3,5 ГГц
    ≤2,0:1 3,5 ГГц < f ≤ 4,5 ГГц
    ≤2,4:1 4,5 ГГц < f ≤ 5 ГГц
    Спектральная плотность мощности фазовых шумов
    Плотность фазовых шумов <-140 дБн/Гц при отстройке на 10 кГц от несущей 100 МГц
    <-120 дБн/Гц при отстройке на 10 кГц от несущей 1 ГГц
    <-114 дБн/Гц при отстройке на 10 кГц от несущей 2 ГГц
    <-108 дБн/Гц при отстройке на 10 кГц от несущей 4 ГГц
    Коэффициент гармоник
    Выходной тракт DC широкополосный (дифференциальный) Частота дискретизации 12 Гвыб/с, выходной уровень 750 мВпик-пик
    <-56 дБн 10 МГц ≤ f ≤ 1 ГГц
    <-50 дБн 1 ГГц < f ≤ 1,5 ГГц
    <-55 дБн 1,5 ГГц < f ≤ 3 ГГц
    <-60 дБн 3 ГГц < f ≤ 5 ГГц
    Выходной тракт DC с усилителем (дифференциальный) ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 1,5 Впик-пик
    <-51 дБн 10 МГц ≤ f ≤ 500 МГц
    <-51 дБн 500 МГц < f ≤ 1 ГГц
    <-52 дБн 1 ГГц < f ≤ 2 ГГц
    <-70 дБн 2 ГГц < f ≤ 2,6 ГГц
    Выходной тракт DC широкополосный (несимметричный) Частота дискретизации 12 Гвыб/с, выходной уровень 750 мВпик-пик
    <-37 дБн 10 МГц ≤ f ≤ 500 МГц
    <-40 дБн 500 МГц < f ≤ 1,5 ГГц
    <-38 дБн 1,5 ГГц < f ≤ 3 ГГц
    <-42 дБн 3 ГГц < f ≤ 3,5 ГГц
    <-47 дБн 3,5 ГГц < f ≤ 4 ГГц
    <-50 дБн 4 ГГц < f ≤ 5 ГГц
    Выходной тракт DC с усилителем (несимметричный) ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 1,5 Впик-пик
    <-37 дБн 10 МГц ≤ f ≤ 500 МГц
    <-33 дБн 500 МГц < f ≤ 1 ГГц
    <-33 дБн 1 ГГц < f ≤ 2 ГГц
    <-60 дБн 2 ГГц < f ≤ 2,6 ГГц
    Выходной тракт AC Частота дискретизации 12 Гвыб/с, выходной уровень -5 дБм
    <-67 дБн 10 МГц ≤ f ≤ 500 МГц
    <-57 дБн 500 МГц < f ≤ 1 ГГц
    <-52 дБн 1 ГГц < f ≤ 3 ГГц
    <-80 дБн 3 ГГц < f ≤ 5 ГГц
    Выходной тракт AC с усилителем ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 10 дБм
    <-25 дБн 10 МГц ≤ f ≤ 50 МГц
    <-31 дБн 50 МГц < f ≤ 500 МГц
    <-28 дБн 500 МГц < f ≤ 1 ГГц
    <-28 дБн 1 ГГц < f ≤ 3 ГГц
    <-30 дБн 3 ГГц < f ≤ 4,5 ГГц
    Уровень третьей гармонкии
    Выходной тракт DC широкополосный (дифференциальный) Частота дискретизации 12 Гвыб/с, выходной уровень 750 мВпик-пик
    <-52 дБн 10 МГц ≤ f ≤ 500 МГц
    <-45 дБн 500 МГц ≤ f ≤ 1.5 ГГц
    <-49 дБн 1,5 ГГц ≤ f ≤ 3 ГГц
    <-55 дБн 3 ГГц ≤ f ≤ 4 ГГц
    <-80 дБн 4 ГГц ≤ f ≤ 5 ГГц
    Выходной тракт DC с усилителем (дифференциальный) ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 1,5 Впик-пик
    <-44 дБн 10 МГц ≤ f ≤ 500 МГц
    <-43 дБн 500 МГц ≤ f ≤ 1 ГГц
    <-46 дБн 1 ГГц ≤ f ≤ 1,3 ГГц
    <-75 дБн 1,3 ГГц ≤ f ≤ 2,6 ГГц
    Выходной тракт DC широкополосный (несимметричный) Частота дискретизации 12 Гвыб/с, выходной уровень 750 мВпик-пик
    <-50 дБн 10 МГц ≤ f ≤ 500 МГц
    <-44 дБн 500 МГц ≤ f ≤ 1,5 ГГц
    <-47 дБн 1,5 ГГц ≤ f ≤ 3 ГГц
    <-53 дБн 3 ГГц ≤ f ≤ 4 ГГц
    <-80 дБн 4 ГГц ≤ f ≤ 5 ГГц
    Выходной тракт DC с усилителем (несимметричный) ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 1,5 Впик-пик
    <-43 дБн 10 МГц ≤ f ≤ 500 МГц
    <-41 дБн 500 МГц ≤ f ≤ 1 ГГц
    <-45 дБн 1 ГГц ≤ f ≤ 1,3 ГГц
    <-75 дБн 1,3 ГГц ≤ f ≤ 2,6 ГГц
    Выходной тракт AC Частота дискретизации 12 Гвыб/с, выходной уровень -5 дБм
    <-65 дБн 10 МГц ≤ f ≤ 500 МГц
    <-58 дБн 500 МГц < f ≤ 1 ГГц
    <-55 дБн 1 ГГц < f ≤ 2 ГГц
    <-80 дБн 2 ГГц < f ≤ 5 ГГц
    Выходной тракт AC с усилителем ОПЦИЯ Частота дискретизации 12 Гвыб/с, выходной уровень 10 дБм
    <-42 дБн 10 МГц ≤ f ≤ 50 МГц
    <-48 дБн 50 МГц < f ≤ 500 МГц
    <-46 дБн 500 МГц < f ≤ 1 ГГц
    <-42 дБн 1 ГГц < f ≤ 2 ГГц
    <-50 дБн 2 ГГц < f ≤ 3 ГГц
    <-60 дБн 3 ГГц < f ≤ 4 ГГц
    Негармонические составляющие (SFDR)
    Выходной тракт DC широкополосный, уровень 0 дБм (дифференциальный) Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    Диапазон выходных частот
    10 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
         		 -80
    -72
    -71
    -64
    -43
    -52    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    3,5 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -55
    -51
    -49
    -64
    -47
    -40
    -53
    -38
    -51
    Диапазон выходных частот Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    12 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -80
    -72
    -72
    -71
    -50
    -67
    -63    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    3,5 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 4 ГГц
    5 ГГц < f ≤ 6 ГГц    		 -78
    -65
    -60
    -64
    -55
    -49
    -54
    -48
    -58
    -43
    -65
    Выходной тракт DC с усилителем уровень 0 дБм (ОПЦИЯ) (дифференциальный) Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    Диапазон выходных частот
    10 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 2,6 ГГц    		 -78
    -63
    -63
    -50
    -43    		 1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 2 ГГц
    2,6 ГГц < f ≤ 5 ГГц    		 -76
    -63
    -63
    -60
    -53
    -58
    -80
    Диапазон выходных частот Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    12 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -80
    -72
    -72
    -71
    -50
    -67
    -63    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    3,5 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 4 ГГц
    5 ГГц < f ≤ 6 ГГц    		 -78
    -65
    -60
    -64
    -55
    -49
    -54
    -48
    -58
    -43
    -65
    Выходной тракт DC с усилителем уровень 0 дБм (ОПЦИЯ) (дифференциальный) Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    Диапазон выходных частот
    10 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 2,6 ГГц    		 -78
    -63
    -63
    -50
    -43    		 1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 2 ГГц
    2,6 ГГц < f ≤ 5 ГГц    		 -76
    -63
    -63
    -60
    -53
    -58
    -80
    Диапазон выходных частот Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    12 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 2,6 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 2,6 ГГц    		 -78
    -63
    -63
    -63
    -65    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 2,6 ГГц
    10 МГц < f ≤ 2 ГГц
    2,6 ГГц < f ≤ 6 ГГц    		 -75
    -64
    -64
    -60
    -64
    -57
    -80
    Выходной тракт AC уровень -5 дБм Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    Диапазон выходных частот
    10 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц    		 -80
    -73
    -70
    -58
    -53
    -68    		 1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 2 ГГц
    3,5 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -67
    -68
    -68
    -58
    -62
    -48
    -55
    -45
    -55
    Диапазон выходных частот Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    12 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -80
    -72
    -68
    -73
    -40
    -62
    -55    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 2 ГГц
    3,5 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 4 ГГц
    5 ГГц < f ≤ 6 ГГц    		 -78
    -68
    -63
    -63
    -53
    -49
    -51
    -38
    -51
    -27
    -60
    Выходной тракт AC с усилителем уровень 0 дБм (ОПЦИЯ) Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    Диапазон выходных частот
    10 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц    		 -72
    -60
    -57
    -57
    -53
    -61    		 1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    1,25 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 2 ГГц
    3,5 ГГц < f ≤ 5 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -65
    -59
    -58
    -57
    -50
    -53
    -47
    -53
    -46
    Диапазон выходных частот Основная полоса Значение (дБн) Смежные полосы Значение (дБн)
    12 Гвыб/с 100 МГц
    10 МГц < f ≤ 625 МГц
    625 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    10 МГц < f ≤ 1,25 ГГц
    1,25 ГГц < f ≤ 2 ГГц
    2 ГГц < f ≤ 3,5 ГГц
    3,5 ГГц < f ≤ 4 ГГц
    4 ГГц < f ≤ 5 ГГц    		 -74
    -65
    -57
    -57
    -44
    -57
    -53    		 1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    1,25 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 1,25 ГГц
    2 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 2 ГГц
    3,5 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 3,5 ГГц
    4 ГГц < f ≤ 6 ГГц
    10 МГц < f ≤ 4 ГГц
    5 ГГц < f ≤ 6 ГГц    		 -69
    -62
    -57
    -57
    -51
    -52
    -48
    -40
    -50
    -32
    -58
    РЕЖИМ ГЕНЕРАТОРА СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ
    Режим AWG
    Диапазон регулировки скорости выборки от 100 выб/с до 5 Гвыб/с (с интерполяцией до 10 Гвыб/с)
    Длительность фронта/ среза 120 пс (20% ~ 80%, 10 кГц, 750 мВпик-пик, нагрузка 50 Ом,
    выход DC широкополсный, фильтр 5 ГГц)
    Диапазон регулировки длины сигнала от 1024 точек до 2 Гточек (опция – 4 Гточек)
    Длина сигнала должна быть кратна 16, при длине менее 2048 точек
    Вертикальное разрешение Без выхода Marker: 16 бит;
    С выходом Marker 1: 15 бит;
    С выходом Marker 2: 14 бит
    Режимы работы Непрерывный, С запуском, По строб импульсу, Расширенный
    Методы интерполяции Нулевого порядка (ZOH), Линейная, SinX/X
    Формирование последовательности Максимальное число сценариев: 512
    Максимальное число последовательностей: 4096
    Максимальное число сегментов: 16384
    Источник запуска Автоматический, Ручной, Задержанный, Внешний
    РЕЖИМ ВЕКТОРНОГО ГЕНЕРАТОРА (ОПЦИЯ)
    Векторные (I/Q) сигналы (ОПЦИЯ)
    Диапазон регулировки символьной скорости от 500 символов/c до 2 Гсимволов/c, при дискретизации 10 Гвыб/с
    от 500 символов/c до 1,6 Гсимволов/c, при дискретизации 12 Гвыб/с
    Максимальная частота выходного сигнала 4 ГГц, при дискретизации 10 Гвыб/с
    5 ГГц, при дискретизации 12 Гвыб/с
    Диапазон регулировки длины сигнала от 1024 точек до 2 Гточек (опция – 4 Гточек)
    Длина сигнала должна быть кратна 16, при длине менее 2048 точек
    Вертикальное разрешение Без выхода Marker: 16 бит;
    С выходом Marker 1: 15 бит;
    С выходом Marker 2: 14 бит
    Типы модуляций 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, π/8- D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone, OFDM, Пользовательская
    Поддержка опционального программного обеспечения SigIQPro
    Типы протоколов передачи данных BlueTooth, Iot, LTE TDD, LTE FDD, 5G NR, IEEE.802.11.be, IEEE.802.11.ax
    Поддержка опционального программного обеспечения SigIQPro
    СТАНДАРТНЫЕ ФОРМЫ СИГНАЛОВ (РЕЖИМ AFG)
    Все данные приведены для выходного тракт DC с усилителем, фильтр 2 ГГц, если не оговорено иное
    Синусоидная форма
    Диапазон частот Выходной тракт DC широкополосный: 1 мкГц … 2 ГГц
    Выходной тракт DC с усилителем (опция): 1 мкГц … 2 ГГц
    Выходной тракт AC: 10 МГц … 2 ГГц
    Выходной тракт AC с усилителем (опция): 10 МГц … 2 ГГц
    Коэффициента гармоник См. раздел Чистота Выходного Сигнала – Коэффициент гармоник
    Негармонические составляющие См. раздел Чистота Выходного Сигнала – Негармонические составляющие (SFDR)
    Гармонические искажения 0,5% (уровень сигнала 0 дБм, полоса 10 Гц ~ 20 кГц)
    Неравномерность АЧХ ±0,5 дБ (≥-30 дБм тракт DC относительно 1 МГц, тракт AC относительно 10 МГц)
    ±1,5 дБ (<-30 дБм тракт DC относительно 1 МГц, тракт AC относительно 10 МГц)
    Импульс прямоугольной формы
    Частота повторения 1 мкГц … 500 МГц
    Минимальная длительность фронта/ среза импульса 650 пс (10% ~ 90%, 100 кГц, 1 Впик-пик, 50 Ом)
    Выброс на вершине и паузе импульса ≤10% (100 кГц, 1 Впик-пик, смещение 0 В, 50 Ом)
    Коэффициент заполнения от 0,001 до 99,999% в зависимости частоты выходного сигнала
    (макс. дискретность установки от 0,001%)
    Джиттер 10 пс (>100 кГц, 1 Впик-пик, 50 Ом)
    Одинарный импульсный сигнал
    Частота повторения 1 мкГц … 500 МГц
    Диапазон установки длительности импульса от 500 пс до максимальный период – 500 пс
    Погрешность установки длительности импульса ± (0,015% от уст. + 0,15 нс)
    Диапазон установки длительность фронта/среза импульса от 250 пс до 75 с (10% ~ 90%, 1 Впик-пик, 50 Ом)
    Выброс на вершине и паузе импульса ≤10% (100 кГц, 1 Впик-пик, смещение 0 В, 50 Ом)
    Коэффициент заполнения от 0,001 до 99,999% в зависимости частоты выходного сигнала
    (макс. дискретность установки от 0,001%)
    Джиттер 10 пс (>100 кГц, 1 Впик-пик, 50 Ом)
    Белый шум
    Полоса частот (-3дБ) 10 МГц … 2 ГГц
    Пилообразная, треугольная форма
    Диапазон частот 1 мкГц … 50 МГц
    Перестраиваемая симметрия 0,0 … 100,0%
    Нелинейность (максимум) 1% (10 кГц, 0,75 Впик-пик, симметрия 50 %, трак DC широкополосный)
    Сигнал произвольной формы (DDS)
    Диапазон частот 1 мкГц … 100 МГц
    Скорость выборки 5 Гвыб/с
    Длина сигнала 32768 точек
    Длительность фронта/ среза 200 пс (10% … 90%, 1 Впик-пик, 50 Ом)
    Псевдослучайная двоичная последовательность (ПСДП/ PRBS)
    Скорость передачи (Битрейт) 20 Мбит/с … 1,25 Гбит/с
    Длина последовательности 2m-1，где m = 3,4,…,32
    Диапазон установки длительность фронта/среза импульса от 250 пс до 1 мкс (10% ~ 90%, 1 Впик-пик, 50 Ом)
    Постоянное напряжение (DC)
    Диапазон установки уровня постоянного напряжения ±1 В (50 Ом)
    Погрешность установки уровня постоянного напряжения ±(2% от уст. + 10 мВ)
    Генерация гармоник
    Порядок гармоник Генерация выходного сигнала с заданными частотными компонентами: до 20-й гармоники
    Тип гармоник Нечетные, Четные, Все
    МОДУЛЯЦИИ
    АМ (амплитудная модуляция)
    Формы несущей Синусоидальная, прямоугольная, пилообразная, СПФ
    Источник модуляции Внешний, внутренний
    Модулирующее колебание (внутреннее) Синусоидальное, прямоугольное, пилообразное, шум, СПФ
    Диапазон установки глубины модуляции 0 … 120% (для сигнала синусоидальной формы 10 кГц)
    Частота модуляции 1 мГц ... 5 МГц – внутренний источник
    ЧМ (частотная модуляция)
    Формы несущей Синусоидальная, прямоугольная, пилообразная, СПФ
    Источник модуляции Внешний, внутренний
    Модулирующее колебание (внутреннее) Синусоидальное, прямоугольное, пилообразное, шум, СПФ
    Пиковая девиация до 0,5 * Гц максимальной частоты генератора
    Частота модуляции 1 мГц ... 5 МГц – внутренний источник
    ФМ (фазовая модуляция)
    Формы несущей Синусоидальная, прямоугольная, пилообразная, СПФ
    Источник модуляции Внешний, внутренний
    Модулирующее колебание (внутреннее) Синусоидальное, прямоугольное, пилообразное, шум, СПФ
    Диапазон установки девиации фазы 0º ... 360º
    Частота модуляции 1 мГц ... 5 МГц – внутренний источник
    АМН, ЧМН, ФМН
    Формы несущей Синусоидальная, прямоугольная, пилообразная, СПФ
    Источник модуляции Внешний, внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
    Частота манипуляции 1 мГц ... 5 МГц – внутренний источник
    ШИМ
    Формы несущей Импульсная
    Источник модуляции Внешний, внутренний
    Модулирующее колебание (внутреннее) Синусоидальное, прямоугольное, пилообразное, шум, СПФ
    Частота манипуляции 1 мГц ... 5 МГц – внутренний источник
    Пакетный режим
    Формы несущей Синусоидальная, прямоугольная, пилообразная, импульсная, шум, СПФ
    Режим запуска Синхронизированный, по строб-импульсу, ручной
    Период повторения 1 мкс … 1000 с
    Число импульсов в пакете 1 … 1000000 импульсов
    Начальная/конечная фаза -360° … +360°
    Максимальное значение задержки запуска 100 с
    ГКЧ
    Формы несущей Синусоидальная, прямоугольная, пилообразная, СПФ
    Диапазон установки времени качания 10 мкс … 500 с
    Диапазон частот (старт/стоп) Синус: 1 мкГц … 2 ГГц, Прямоугольник: 1 мкГц … 550 МГц
    Тип качания Частота, Уровень
    Закон качания Линейный, логарифмический
    Направление качания Возрастание или убывание, возрастание и убывание
    Источник синхронизации Внешний, внутренний, ручной
    ПАРАМЕТРЫ ОПОРНОГО ГЕНЕРАТОРА
    Стандартный ОГ
    Пределы допускаемой относительной погрешности установки частоты ±1×10-6
    Опция 10M-OCXO-L
    Пределы допускаемой относительной погрешности установки частоты ±1×10-7
    Вход сигнала опорной частоты
    Частота 10 МГц, допуск отклонения ±5×10-6
    Уровень сигнала 3 … 10 дБм
    Входное сопротивление 50 Ом
    Синхровыход
    Максимальная частота 5 ГГц (для дискретизации 10 Гвыб/с)
    6 ГГц (для дискретизации 12 Гвыб/с)
    Уровень сигнала 3 … 10 дБм
    Входное сопротивление 50 Ом
    Вспомогательные входы/выходы
    Вход синхронизации Два выхода. Уровень сигнала: ±5 В. Входное сопротивление: 50 Ом, 10 кОм. Минимальная длительность импульса: 20.
    Выход синхронизации 1 на канал. Выходной уровень: VOH 3,8 … 5 В, VOL -0,5 … 0,44 В. Выходное сопротивление: 50 Ом. Частота 10 МГц.
    Вход внешней модуляции Максимальная частота 1 МГц. Входное сопротивление: 11 кОм. Входной уровень: ±10 Впик-пик.
    Маркер 2 на канал. Входное сопротивление: 50 Ом. Выходной уровень: 0,2 … 2 В. Диапазон установки задержки маркера: -500 нс … 500 нс. Длительность импульса: 800 пс.
    ОБЩИЕ ДАННЫЕ
    Дисплей Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1280х800
    Интерфейсы USB 3.0 Host, USB 2.0 Device(USBTMC)
    LAN 10M/100M (VXI-11/Telnet/Socket/WebServer)
    GPIB – опция (адаптер GPIB - USB)
    Напряжение питания 100…240 В (±10%), 50/60 Гц, максимальная потребляемая мощность 300 Вт
    Условия эксплуатации 0°C ... +50°C, относительная влажность ≤90% (+30°C), ≤50% (+50°C)
    Условия хранения -20°C ... +60°C, относительная влажность ≤ 95%
    Габаритные размеры 426 × 132,5 × 468 мм (Ш х В х Г)
    Масса 12,2 кг

  • Комплект поставки АКИП-3435

    № Наименование Количество
    1 Генератор сигналов АКИП-3435 в выбранном исполнении 1

  • Модификации АКИП-3435

    Подберите модификацию по параметрам

    Количество каналов
    Очистить

  • Файлы для АКИП-3435

Файлы для АКИП-3435

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
