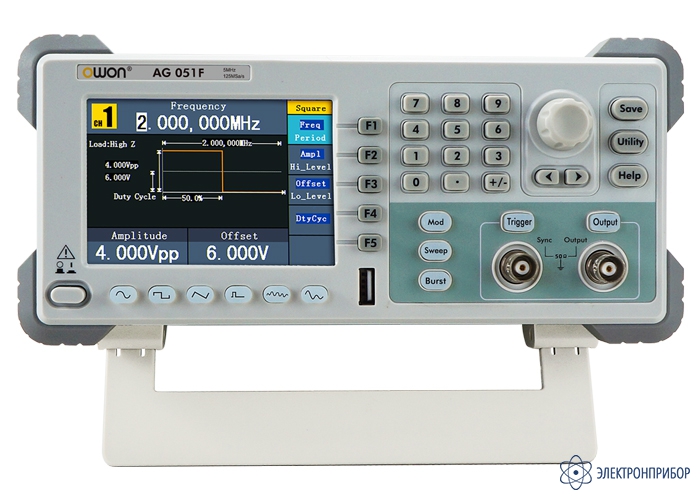

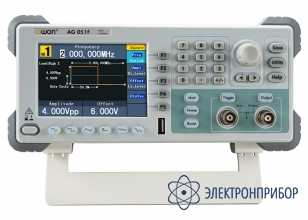

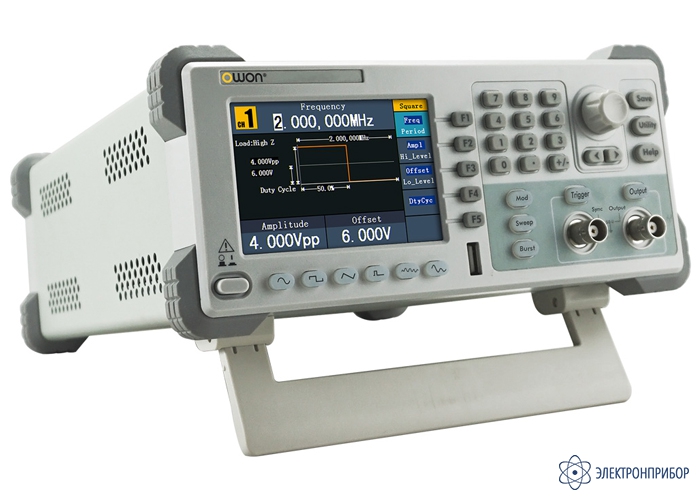

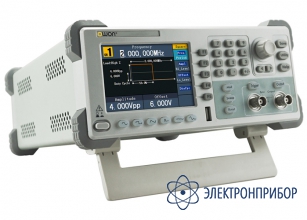

AG051F — универсальный DDS-генератор сигналов
Код товара: 73136-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
241605
Описание универсального DDS-генератора сигналов AG051F:
AG051F — это модель бюджетного генератора сигналов начального уровня с полосой пропускания до 5 МГц и встроенным частотомером (буква F в названии модели — от английского frequence).
Прибор AG051F объединивший в одном настольном функциональный генератор и генератор сигналов произвольной формы.
Использование в аппаратной архитектуре генератора сигналов AG051F передовой технологии прямого цифрового синтеза (DDS) предоставляет специалисту широкие возможности для получения на выходе точного, стабильного выходного сигнала с низкими искажениями по форме и амплитуде с низким уровнем посторонних шумов.
Дружественный пользовательский интерфейс и удобное расположение органов управления на лицевой панели генератора сигналов AG051F позволяют быстро освоить работу с прибором.
Генератор сигналов AG051F имеет встроенные порты интерфейсы USB Host / USB Device, что обеспечивает поддержку внешнего USB-накопителя.
Особенности универсального DDS-генератора сигналов AG051F:
- формирование сигнала методом прямого синтеза (DDS);
- максимальная частота выходного сигнала: 5 МГц, разрешение 1 мкГц;
- разрешение по вертикали 14 бит, частота дискретизации 125 Mвыб/с;
- различные формы сигнала, включая синус, меандр, пилообразный, импульсный, шумовой, кардинальный синус, возрастание и убывание по экспоненциальному закону, постоянный ток, 32-канальный цифровой сигнал;
- сигналы произвольной формы (1 мкГц - 5 МГц);
- длина памяти формы сигнала 8К точек;
- режимы модуляции: AM, FM, PM, FSK, свипирование, пакетный режим;
- расширенный набор входов и выходов: внешней модуляции, внешнего запуска, внешнего опорного генератора;
- цветной 10 см TFT LCD дисплей (480x320);
- многоязычное меню дисплея, включая русский;
- интерфейсы: USB Device.
-
-
Технические характеристики универсального DDS-генератора сигналов AG051F:
Параметр Значение Формирование сигнала методом прямого синтеза (DDS) есть Количество измерительных выходных каналов 1 Максимальная частота выходного сигнала 5 МГц Разрешение по частоте 1 мкГц Разрешение АЦП по вертикали 14 бит Частота дискретизации 125 Mвыб/с Формы сигнала синус, меандр, пилообразный, импульсный, шумовой, возрастание и убывание по экспоненциальному закону, постоянный ток Сигналы произвольной формы 1 мкГц - 5 МГц Длина памяти 8К точек Режимы модуляции AM, FM, PM, FSK, PWM, свипирование, пакетный режим Встроенный 6-ти разрядный частотомер от 100 мГц до 200 МГц Расширенный набор входов и выходов внешней модуляции, внешнего запуска, внешнего опорного генератор Дисплей Цветной 9.9 см TFT LCD дисплей (480x320) Интерфейсы USB Host/Device, RS232 (опционально) Габариты 235x110x295 мм Вес 3,1 кг -
Комплект поставки AG051F
№ Наименование Количество 1 Универсальный DDS-генератор сигналов AG051F 1 -
