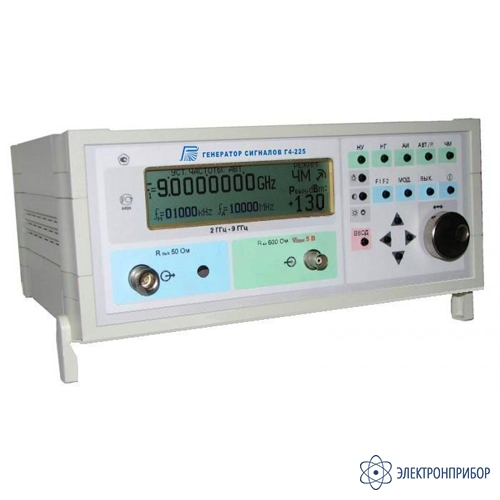

Г4-225 — генератор сигналов
Код товара: 51060-
Описание генератора сигналов Г4-225:
Генератор сигналов Г4-225 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.
Генератор сигналов Г4-225 имеет следующие режимы работы:
- НК - режим немодулированных колебаний;
- ЧМ - режим частотной модуляции от внешнего сигнала;
- АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Основная погрешнесоть установки частоты не более 3*10-7.
Предусмотрено управление генератором через встроенный интерфейс RS-232.
-
-
Технические характеристики генератора сигналов Г4-225:
Параметр Значение Диапазон выходных частот 8,0 ГГц – 18,0 ГГц Выход коаксильный, волновое сопротивление 50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответсвии с ГОСТ 51914-2002 Максимальная выходная мощность не менее 80 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50 дБм до +13дБм, с погрешностью не более 1,0 дБ в интервале от +15 дБм до -20 дБм и 2,0 дБ до -50 дБм Основная погрешность установки частоты не более 3*10-7 Потребляемая мощность
не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В с частотой 400 ГЦ Общие характеристики Климатическое исполнение соответствует гр.1.1 УХЛ ГОСТ В 20.39.304 Температура окружающего воздуха, °С от +5 до + 40 °С Относительная влажность не более 80% при температуре 25 °С Масса прибора не более 8 кг Наработка на отказ не менее 20000 часов Трудоемкость изготовления не более 100 н/ч Особенности прибора работа с последовательным интерфейсом (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485 Габаритные размеры прибора 317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм) Прибор соответствует требованиям ГОСТ 22261-94 -
Комплект поставки Г4-225
№ Наименование Количество 1 Генератор сигналов Г4-225 1 2 Кабель СТЫК С2, RS 232 1 3 Кабель соединительный 7/3,04 - 7/3,04 1 4 Кабель соединительный байонет - байонет 1 5 Аттенюатор 10 дБ 7/3,04 1 6 Аттенюатор 40 дБ 7/3,04 1 7 Вставка плавкая ВП2Б-1В 1А 250 В 1 8 Шнур соединительный сетевой 1 9 Упаковка (футляр или кейс) 1 10 Руководство по эксплуатации 1 11 Формуляр 1 -
