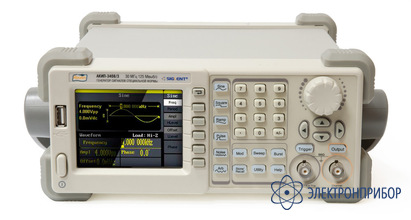

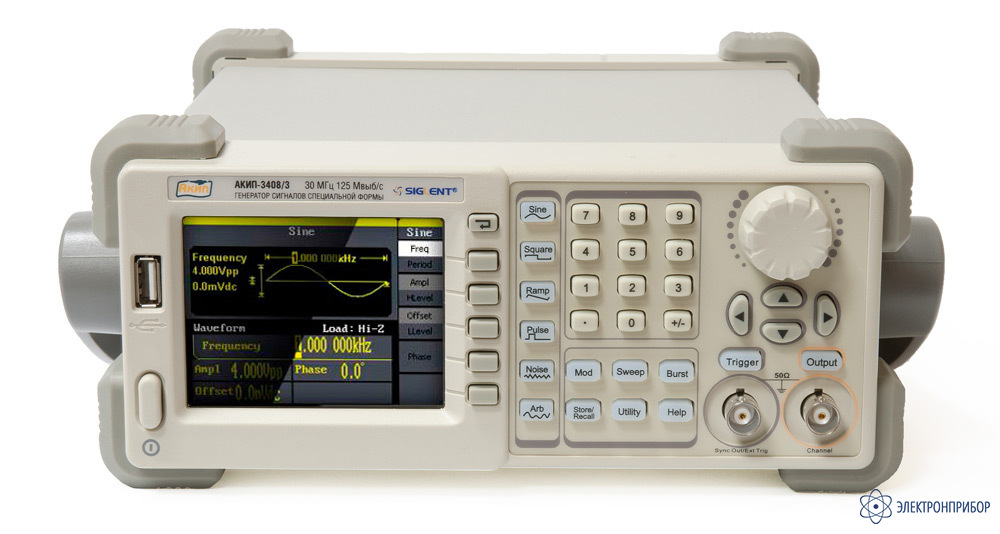

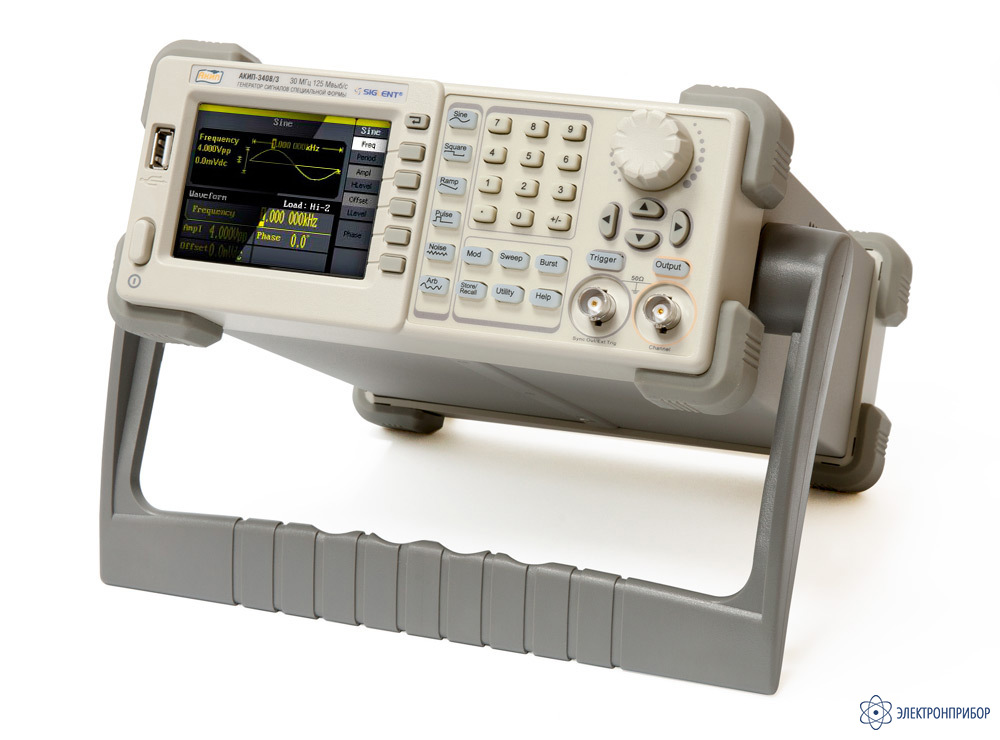

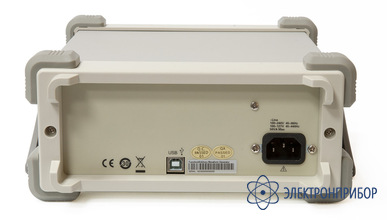

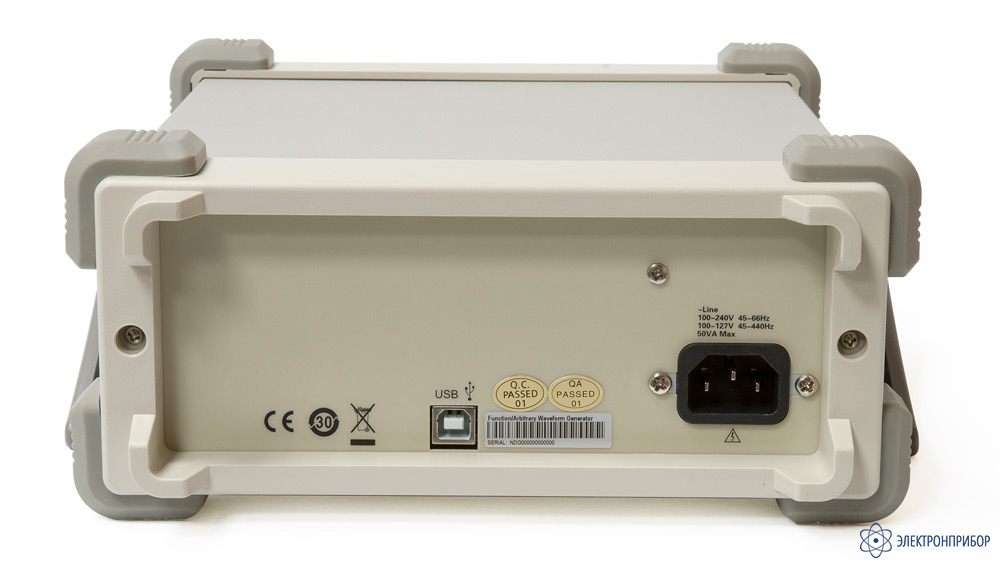

АКИП-3408/2 — генератор сигналов специальной формы

Код товара: 35194
  • 66780-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66780-17 до 27.02.2027

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов специальной формы АКИП-3408/2

    • 1 канал
    • Диапазон частот (синус): 1 мкГц – 10 МГц; для прямоугольного сигнала до 5 МГц
    • Разрешение по частоте 1 мкГц
    • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
    • Использование прямого цифрового синтеза (DDS)
    • Внутренний опорный генератор: ±1*10-4 (опция: ±2×10-7)
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
    • Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
    • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º
    • Синхронизация (вход и выход)
    • Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
    • ПО для формирования сигналов СПФ (EasyWave)
    • Цветной графический дисплей (диаг. 8,9 см, 320х240)
    • Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)

  • Технические характеристики генератора сигналов специальной формы АКИП-3408/2

    Параметр Значение
    ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
    Частотный диапазон (для синуса) 1 мкГц – 10 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±1*10-4 (опция: ±2×10-7)
    Выходной уровень (50 Ом) 2 мВ - 10 Впик-пик (≤ 10 МГц)
    2 мВ - 5 Впик-пик ( 10 МГц)>
    Выходное сопротивление 50 Ом
    СИНУСОИДА
    Погрешность установки уровня на 1 кГц ± (0,01×А + 2 мВ), при А<1 В
    ± (0,01×А + 10 мВ), при А≥1 В
    где А - установленное значение амплитуды (размах), мВ
    Фазовый шум -108 дБн/Гц при отстройке 10 кГц
    КНИ (коэфф. нелин. искажений) < 0,2 % (до 20 кГц, 1 Впик-пик)
    Коэффициент гармоник < -60 дБн от 0 до 1 МГц,
    <-55 дБн свыше 1 МГц до 10 МГц,
    < -50 дБн свыше 10 МГц до 30 МГц
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Диапазон ±4,999 В
    Погрешность установки ±(0,01×С + 5 мВ) при С<1 В
    ±(0,05×С + 5 мВ) при С≥1 В
    где С – величина смещения, мВ
    ПРЯМОУГОЛЬНИК
    Частотный диапазон 1 мкГц – 10 МГц
    Время нарастания/спада < 24 нс
    Выброс < 5%
    Перестраиваемая скважность 20 – 80 %
    Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
    Джиттер 500 пс + 0,001% от периода
    ПИЛА, ТРЕУГОЛЬНИК
    Диапазон частот 1 мкГц – 300 кГц
    Нелинейность <0,1%
    Симметрия 0 – 100,0%
    ИМПУЛЬС
    Диапазон частот 500 мкГц – 5 МГц
    Длительность импульса От 48 нс (разрешение 1 нс)
    Время нарастания/спада 20 нс – 1600 с
    Диапазон изменения скважности 0,1% - 99,9%
    Выброс < 5%
    Джиттер 500 пс + 0,001% от периода
    БЕЛЫЙ ШУМ
    Полоса частот (белый шум) 10 МГц (- 3 дБ)
    ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
    Диапазон частот 1 мкГц – 5 МГц
    Длина памяти 16 тысяч точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 125 МГц
    Мин. время нарастания/спада 8 нс
    Джиттер 8 нс
    Память 10 форм сигналов (энергонезависимая)
    ПАКЕТНЫЙ РЕЖИМ
    Формы сигналов Синус, прямоугольник, пила, СПФ, импульс
    Виды запуска По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
    Нач./конеч. фаза 0° - +360°
    Период повторения 1 мкс – 500 с
    Источник строб-импульса Внешний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, прямоугольник, пила, СПФ
    Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
    Коэффициент АМ 0 - 120 % (АМ)
    Девиация частоты 0 – 0,5*полоса пропускания, разрешение 1 мГц
    ФМ
    Формы несущей Синус, прямоугольник, пила, СПФ
    Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
    Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
    ЧМН, АМН
    Формы несущей Синус, прямоугольник, пила, СПФ
    Модулирующее колебание (внутреннее) Прямоугольник (скважность 50 %, 2 мГц – 50 кГц)
    ШИМ
    Диапазон частот 500 мкГц – 20 кГц
    Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, СПФ
    ГКЧ
    Формы несущей Синус, прямоугольник, пила, СПФ
    Время качания 1 мс - 500 с
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Источник синхронизации Внешний, внутренний, ручной
    ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
    Вход внешней синхронизации Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм
    Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной графический, диагональ 8,9 см, разрешение: 320х240
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 105 × 229 × 281 мм
    Масса 2,6 кг

  • Комплект поставки АКИП-3408/2

    № Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3408/2 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. USB кабель 1

    Дополнительная комплектация АКИП-3408/2:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Адаптер GPIB-USB
    2. Опция 100 (термостатированный ОГ ±2×10-7 в год)
