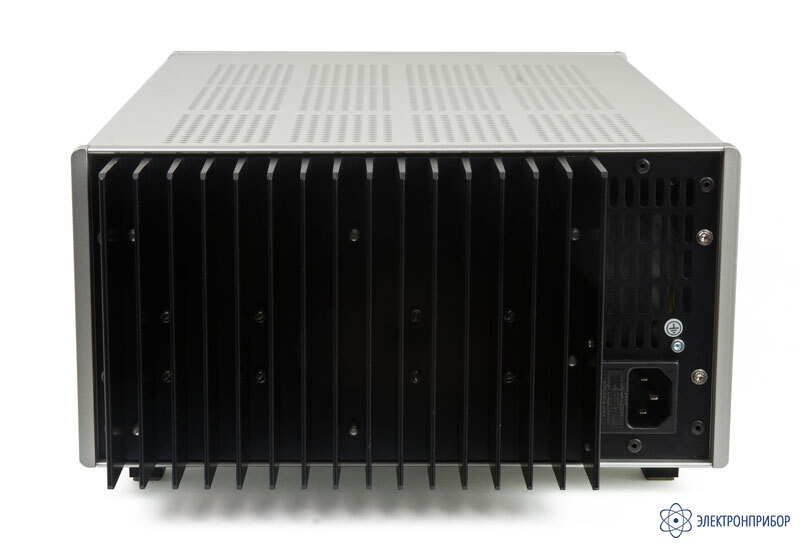

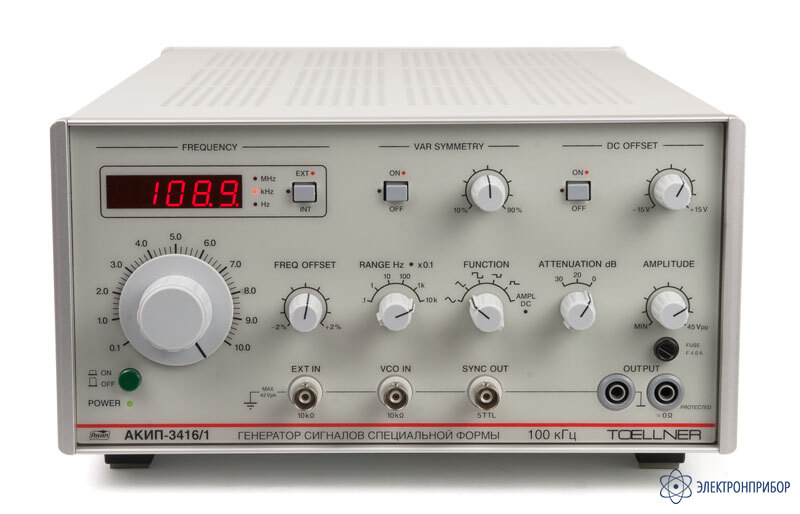

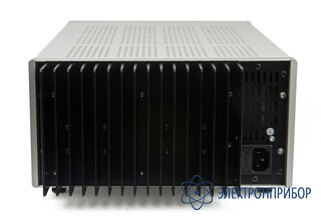

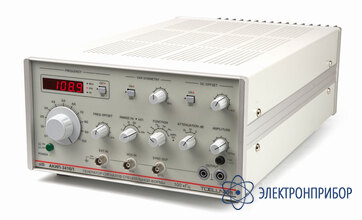

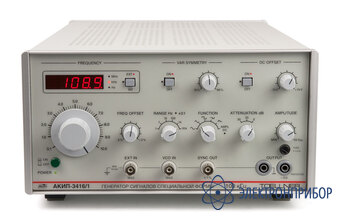

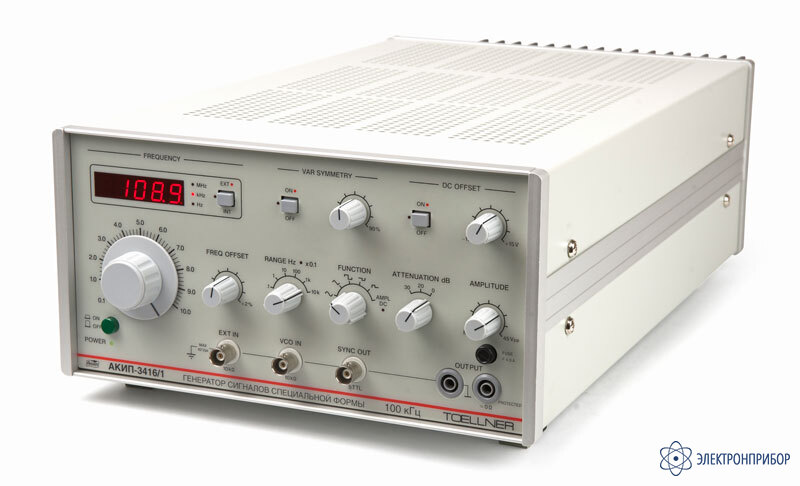

АКИП-3416/1 — генератор сигналов специальной формы

Код товара: 39485
  • Генератор сигналов специальной формы АКИП-3416/1 Генератор сигналов специальной формы АКИП-3416/1 Генератор сигналов специальной формы АКИП-3416/1

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератор сигналов специальной формы АКИП-3416/1:

    • 1 выходной канал;
    • Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
    • Выходное напряжение 45 мВ…45 Впик-пик;
    • Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
    • Режим усилителя (вход внешнего сигнала);
    • Синхровыход ТТЛ-уровня;
    • Вход внешней модулирующей частоты VCO (ГУН);
    • Встроенный частотомер;
    • Защита выхода от обратных напряжений;
    • Компактный размер, алюминиевый корпус.

  • Технические характеристики генератор сигналов специальной формы АКИП-3416/1:

    Параметр Значение
    Выходные параметры
    Частотный диапазон 1 мГц – 100 кГц
    Смещение частоты ±2 %
    Погрешность установки частоты ±2 е.м.р. (2 % от полной шкалы в используемом масштабе)
    Выходной уровень 45 мВпик-пик - 45 Впик-пик
    22,5 мВпик-пик – 22,5 Впик-пик в импульсе
    Выходное сопротивление Около 0 Ом
    Защита выхода Предохранитель от обратного напряжения ≤120 В
    Ослабление 20 / 30 дБ (фиксированное)
    Постоянное смещение
    Диапазон (AC + DC) ±15 В
    Синусоида
    Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) <0,5 % для частот < 50 кГц
    <1 % для частот < 100 кГц
    Прямоугольник
    Время нарастания/спада <0,8 мкс
    Выброс <5 %
    Скважность 10% - 90% (регулировка до 10 кГц)
    Треугольник
    Нелинейность <1% для частот < 100 кГц
    Импульс
    Время нарастания / спада <0,8 нс
    Выброс <5 %
    Режим усилителя
    Усиление 20 дБ (регулируемое)
    Диапазон усиления 0…100 кГц
    Суммарные гармонические искажения <0,2 % до 100 кГц
    Сопротивление входа 10 кОм
    Входы / выходы
    Выход сигнала синхронизации Сигнал ТТЛ-уровня, 50 Ом
    Вход внешней модуляции (ГУН) Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм
    Внешний вход Вход усилителя (Uвх. макс = 15 Вскз) и частотомера
    Частотомер
    Диапазон частот <1 Гц до 30 МГц
    Разрешение 4 или 5 разрядов с автовыбором диапазона
    Погрешность ±2 е.м.р.
    Чувствительность 150 мВскз при <10 МГц
    250 мВскз при >10 МГц
    Входное сопротивление 1 МОм, 120 пФ
    Защита входа 15 Вскз
    Общие данные
    Напряжение питания ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА)
    Габаритные размеры 265 × 147 × 480 мм
    Рабочая температура 0…50 °С
    Масса 7 кг

  • Комплект поставки АКИП-3416/1

    № Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3416/1 1
    2. Сетевой шнур 1
    3. Соединительный кабель (BNC-BNC) 1
    4. Нагрузка 50 Ом 1
    5. Адаптер BNC - гнездо 4 мм 1
    6. Адаптер BNC - штекер 4 мм 1
    7. Тройник BNC 1
    8. Аттенюатор 40 дБ 1
