UNI-T UTG932E — генератор сигналов
Код товара: 72416-
-
Гарантия
0.5 лет
-
Производитель
-
Артикул
UTG932E
Назначение генератора сигналов UNI-T UTG932E:

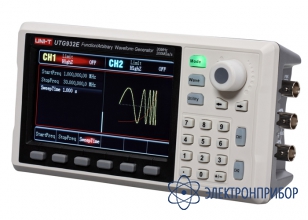

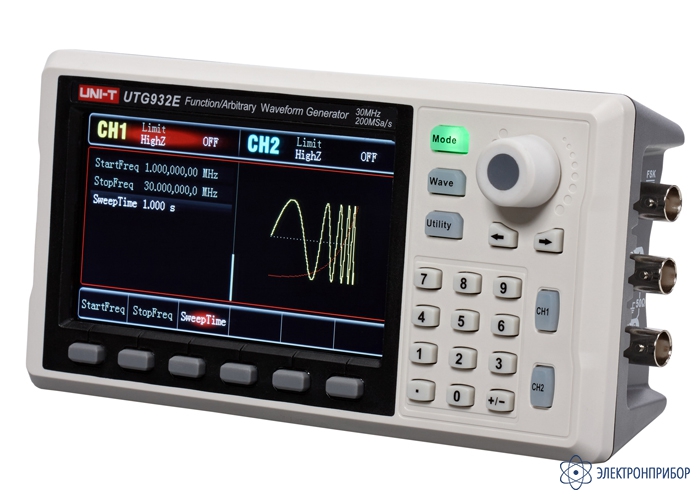

UNI-T UTG932E – экономичный, высокопроизводительный, многофункциональный одноканальный генератор сигналов произвольной формы. В нем используется технология прямого цифрового синтеза (Direct Digital Synthesis – DDS), которая обеспечивает генерацию точных и стабильных сигналов. Генератор сигналов UNI-T UTG932E позволяет генерировать чистый и стабильный выходной сигнал с низкими искажениями. Удобный русифицированный интерфейс, превосходные технические показатели и удобный графический стиль отображения помогут пользователям быстро выполнить поставленные задачи и повысить эффективность работы.
Особенности генератора сигналов UNI-T UTG932E:
- Генерация сигналов с частотой до 30 МГц и разрешением до 1 мкГц во всей полосе пропускания;
- Применение прямого цифрового синтеза (DDS) с частотой дискретизации 200 Мвыб/с и разрядностью (вертикальным разрешением) 14 бит;
- Генерация прямоугольного сигнала с низким фазовым дрожанием (джиттером);
- 6-разрядный прецизионный частотомер, совместимый с логическим TTL-сигналом;
- Сохранение до 24 осциллограмм сигналов произвольной формы в энергонезависимой памяти;
- Многочисленные типы модуляции сигнала: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK);
- Высокоэффективное программное обеспечение для работы через персональный компьютер;
- 4,3-дюймовый цветной TFT-дисплей с высоким разрешением;
- Стандартные интерфейсы: USB-устройство;
- Удобный многофункциональный поворотный регулятор и цифровая клавиатура.
-
-
Технические характеристики генератора сигналов UNI-T UTG932E:
Параметр Значение UNI-T UTG932E UNI-T UTG962E Число каналов 2 2 Максимальная частота 30 МГц 60 МГц Частота выборки (семплирования) 200 Мвыб/с (мегавыборок/с) Формы сигналов Синусоидальный, прямоугольный, пилообразный, импульсный, шумовой, постоянный, произвольный Рабочие режимы Стробированный, непрерывный, модулированный, свипированный Типы модуляции амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) Характеристики сигналов Синусоидальный Частотный диапазон 1 мкГц – 30 МГц 1 мкГц – 60 МГц Разрешение 1 мкГц Точность 90 дней: ±50 ppm, 1 год: ±100 ppm (18-28°С) Нелинейное искажение (типичные значения) Условия тестирования: выходная мощность 0 дБм -60 дБн (0-5 МГц) -50 дБн (5-30 МГц) -35 дБн (30-60 МГц) Полное нелинейное искажение (типичное значение) 0-20 кГц, 1 В <0,2% Паразитный сигнал (нелинейный, типичное значение) Условия тестирования: выходная мощность 0 дБм 0~10 МГц, <-70 дБн > 10 МГц <-70 дБн+6дБ/октава) Фазовый шум (типичное значение) 10 МГц: ≤ -125 дБн/Гц (типичное, 0 дБм, девиация 100 кГц) Прямоугольный сигнал Частотный диапазон 1 мкГц – 15 МГц 1 мкГц – 20 МГц Разрешение 1 мкГц Время нарастания/убывания фронтов <16 нс (типичное, для сигнала 1 кГц, 1 В) Выброс на фронте импульса (типичное значение) <2% Коэффициент заполнения 0,01% – 99,99% (ограничено текущей частотой) Симметрия (коэффициент заполнения 50%) 1 нс + 100 ppm (10-4) от периода Нестабильность (типичное значение) Типичное значение (1 МГц, 1 В, 50 Ом) ≤5 МГц: 2 ppm (10-4) + 200 пс >5 МГц: 200 пс Пилообразный сигнал Частотный диапазон 1 мкГц – 400 кГц Разрешение 1 мкГц Нелинейность 3%±2 мВ (типичное значение для сигнала 1 кГц, 1 В, симметрия 50%) Симметрия 0,0-100,0% Импульсный сигнал Частотный диапазон 1 мкГц – 15 МГц 1 мкГц – 20 МГц Разрешение 1 мкГц Минимальная длительность импульса ≥ 22 нс Время нарастания/убывания фронтов 8 нс ~15 нс Выброс на фронте импульса (типичное значение) <2% (типичное значение, при 1 В) Нестабильность (типичное значение) 150 пс Гауссов шум Ширина полосы 30 МГц (-3 дБ) типичное 60 МГц (-3 дБ) типичное Смещение постоянной составляющей Диапазон (максимальное значение суммы переменной и постоянной составляющих) ±5 В (50 Ом) ±10 В (при высоком сопротивлении) Погрешность смещения ±(|3% от смещения| + 6% амплитуды + 2 мВ) Характеристики сигналов произвольной формы Частотный диапазон 1 мкГц – 10 МГц 1 мкГц – 10 МГц Разрешение 1 мкГц Длина сигнала 4К точек Вертикальное разрешение (разрядность) 14 бит (включая знак) Частота выборки 200 Мвыб/с (мегавыборок/с) Минимальное время нарастания/убывания фронта <20 нс (типичное) Нестабильность 5 нс ± 150 нс Объем энергонезависимой памяти 24 записи форм сигналов Характеристики выходного сигнала Диапазон амплитуд ≤10 МГц: 1 мВ - 10 В (50 Ом);
≤60 МГц: 1 мВ - 5 В (50 Ом)Погрешность (для синусоидального сигнала 1 кГц) ±(3% установленного значения + 2 мВ) Неравномерность амплитудной характеристики (относительно синусоидального сигнала 1 кГц, 1 В/50 Ом) Условия тестирования: типичное значение (синусоидальный сигнал, 2,0 В) ≤100 кГц: ±0,1 дБ;
≤20 МГц: ±0,2 дБ;
≤30 МГц: ±0,4 дБ;
≤40 МГц: ±0,5 дБ;
≤60 МГц: ±0,8 дБХарактеристики выходных каналов Импеданс 50 Ом, типичное значение Изоляция Максимальное допустимое значение 42 В (пиковое) относительно земли Защита Защита от короткого замыкания Типы модуляции Амплитудная модуляция (АМ) Несущий сигнал Синусоидальный, прямоугольный, пилообразный, произвольный Источник модулирующего сигнала Внутренний Модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный Частота модуляции 2 мГц – 200 кГц Глубина модуляции 0-120% Частотная модуляция (FM) Несущий сигнал Синусоидальный, прямоугольный, пилообразный, произвольный Модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный Частота модуляции 1 мкГц – 200 кГц Девиация частоты 0 – 15 МГц 0 – 30 МГц Фазовая модуляция (PM) Несущий сигнал Синусоидальный, прямоугольный, пилообразный, произвольный Модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумовой, произвольный Частота модуляции 2 мГц – 200 кГц Девиация частоты 0-360° Частотная манипуляция (FSK) Несущий сигнал Синусоидальный, прямоугольный, пилообразный, произвольный Источник модулирующего сигнала Внешний/внутренний Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50% Частота модуляции 2 мГц – 100 кГц Свипирование частоты Несущий сигнал Синусоидальный, прямоугольный, пилообразный, произвольный Режим свипирования Линейный, логарифмический Время свипирования 1 мс – 500 с ± 0,1% Генерация синхросигнала Уровень TTL-совместимый Частота 1 мкГц – 2 МГц Выходной импеданс 50 Ом (типичное значение) Развязка выхода По постоянному току Вход пускового сигнала Уровень входного сигнала TTL-совместимый Входной импеданс >10 кОм, связь по постоянному току Частотомер Уровень входного сигнала TTL-совместимый Частотный диапазон входного сигнала 100 мГц – 100 МГц Погрешность ±51 ppm (5,1·10-5) Разрешение частоты 7 разрядов Развязка входа По постоянному току Общие характеристики Дисплей Тип дисплея 4,3-дюймовый, TFT, цветной жидкокристаллический дисплей Разрешение 480 (по горизонтали) х 272 (по вертикали) Питание Напряжение питания Постоянное напряжение 5 В, 2 А Потребляемая мощность < 10 Вт Условия окружающей среды Температура Рабочая +10°С...+40°С Нерабочая: -20°С...+60°С Способ охлаждения Воздушное, принудительное (вентилятор) Относительная влажность <+35°С: ≤90% 35-40°С: ≤60% Высота Рабочая: до 2000 м Нерабочая: до 15000 м Механические характеристики Размер 172 х 90 х 68 мм Масса (нетто) 0,33 кг Масса (брутто) 0,77 кг -
Комплект поставки UNI-T UTG932E

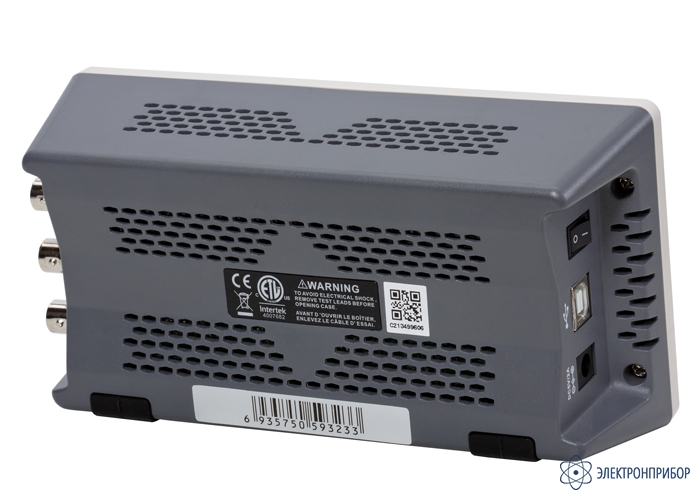

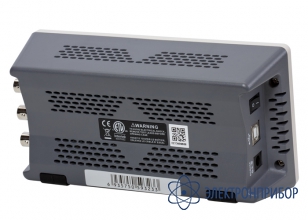

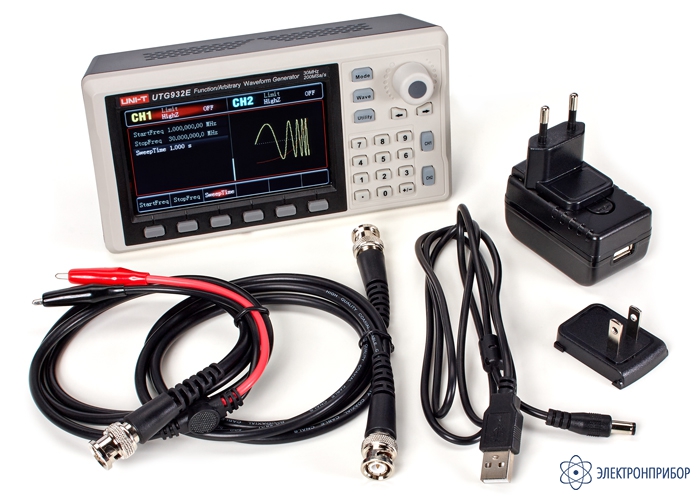

№ Наименование Количество 1 Генератор сигналов UNI-T UTG932E 1 2 Кабель питания 1 3 Кабель BNC - зажим-«крокодил» 1 4 Кабель BNC - BNC 1 5 Руководство по эксплуатации 1 -
