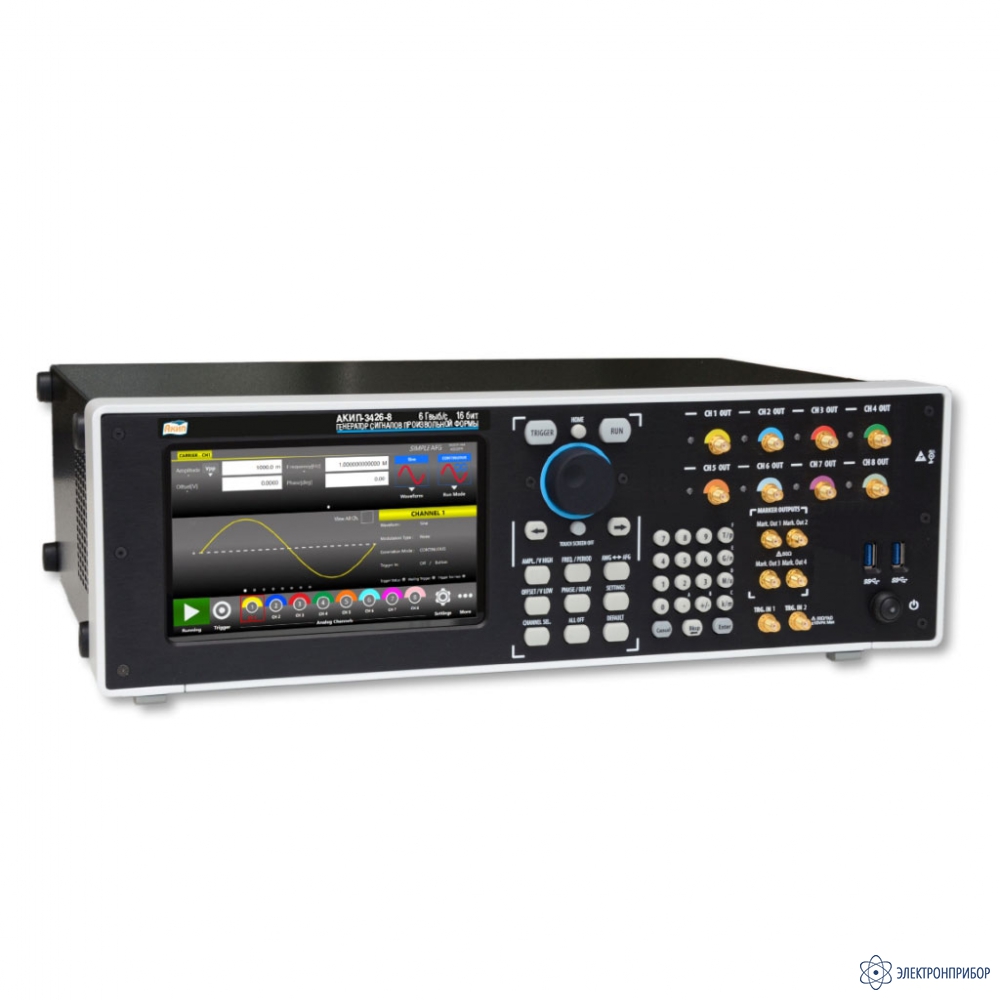

АКИП-3426 — генератор сигналов произвольной формы
Код товара: 71332-
-
Гарантия
12 месяцев
-
Производитель
Особенности генератора сигналов произвольной формы АКИП-3426:
- Аналоговые каналы: 2, 4, 8 (в зависимости от модели);
- Опция - цифровые каналы: 8, 16, 32 (в зависимости от модели);
- Диапазон частот (синус): 1 мкГц – 2 ГГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 16 бит;
- Частота дискретизации до 6,16 ГГц;
- Память 2 ГБ/канал (4 ГБ опция);
- Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
- Внутренний опорный генератор: 2*10-6 (опция - 5*10-7 );
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др. Режим формирования сигнала произвольной формы до 770 МГц;
- Режим формирования произвольного сигнала из различных сегментов (1... 16384) с возможностью циклического повторения сегмента в последовательности (1... 4.294.967.294);
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Синхронизация нескольких генераторов (только модель АКИП-3426/8): до 32 аналоговых и 128 цифровых каналов (требуется кабель RIDERAWG-SYNC);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Под управлением ОС Windows 10;
- Интерфейсы: USB, LAN, DVI, DPI;
- Высота 3U, возможность монтажа в 19” стойку (опция).
-
-
Технические характеристики генератора сигналов произвольной формы АКИП-3426:
Параметры АКИП-3426-2
АКИП-3426-2DАКИП-3426-4
АКИП-3426-4DАКИП-3426-8
АКИП-3426-8DВыходные параметры Число каналов 2 – аналоговые
1 – маркеры
8 – цифровые (опция)4 – аналоговые
2 – маркеры
8/16 – цифровые (опция)8 – аналоговые
4 – маркеры
8/16/32 – цифровые (опция)Аналоговые выходы Несимметричные – АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 Дифференциальные – АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D Частотный диапазон ( синус) 1 мкГц … 2 ГГц Разрешение 1 мкГц Погрешность установки частоты ±2*10-6 Выходное сопротивление 50 Ом Выходной уровень (50 Ом) Погрешность установки уровня ±(1% от уст. (Впик-пик) + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик Тип разъема аналоговых каналов SMA Постоянное смещение Диапазон смещения постоянной составляющей (50 Ом) ±(2,5 В – вых. уровень/2) - АКИП-3426-2, АКИП-3426-4, АКИП-3426-8
±(0,75 В – вых. уровень/2) - АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8DРазрешение 1 мВ Погрешность установки ±(1% от уст. + 5 мВ) Синусоида Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 2 ГГц, 1 Впик-пик) Коэффициент гармоник (при уровне не более 1Впик-пик) <-75 дБн от 1 мкГц до 20 кГц,
<-70 дБн свыше 20 кГц до 400 МГц,
<-60 дБн свыше 400 МГц до 1 ГГц,
<-55 дБн свыше 1 ГГц до 2 МГцКНИ (коэфф. нелин. искажений) <0,05 % (10 Гц ... 20 кГц, 1 Впик-пик) Негармонические составляющие (при уровне не более 1Впик-пик) <-65 дБн от 1 мкГц до 1,5 ГГц,
<-55 дБн свыше 1,5 ГГц до 1,7 ГГц,
<-50 дБн свыше 1,7 ГГц до 2 ГГцФазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) <-127 дБн/Гц (20 МГц)
<-123 дБн/Гц (100 МГц)
<-105 дБн/Гц (1 ГГц)Прямоугольник Частотный диапазон 1 мкГц … 770 МГц Время нарастания/спада 400 пс (10% ... 90%), 300 пс (20% … 80%) Выброс 2% Джиттер <2 пс Пила, треугольник Диапазон частот 1 мкГц … 75 МГц Нелинейность 0,1% Перестраиваемая скважность 0,0 – 100,0% Импульс Диапазон частот 1 мкГц … 770 МГц Длительность импульса От 500 пс Время нарастания/спада 400 пс … 1000 с, разрешение 2 пс (10% … 90%) 300 пс … 1000 с, разрешение 2 пс (20% … 80%) Диапазон изменения скважности 0,1% - 99,9% Выброс 2% Джиттер <10 пс Произвольная форма (СПФ) Диапазон частот 1 мкГц … 770 МГц Количество выборок от 2 до 16384 Разрешение ЦАП 16 бит Частота дискретизации до 6,16 ГГц Мин. время нарастания/спада 400 пс (10% ... 90%), 300 пс (20% … 80%)
В расширенном режиме: 175 пс (10% ... 90%), 110 пс (20% … 80%)Джиттер 2 пс Пакетный режим Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ Режим запуска Синхронизированный или по строб-импульсу Число импульсов в пакете 1 … 4,294,967,295 импульсов или бесконечно ГКЧ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Время качания 30 yс ... 2000 с Погрешность установки времени качания ≤ 0,4 % Закон качания Линейный, логарифмический, пошаговый, пользовательский Источник синхронизации Внешний, внутренний, ручной АМ, ЧМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш Коэффициент АМ 0 ... 120 % (АМ) ФМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 500 мкГц ... 61 МГц – внутренняя; до 10 МГц – внешняя Диапазон установки девиации фазы 0º ... 360º ЧМН, ФМН Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Меандр (скважность 50 %) Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш Частота скачка ЧМн 1 мкГц ... 2 ГГц Скачок фазы ФМн 0º ... 360º ШИМ Формы несущей Импульс Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш. Диапазон девиации 0% ... 50% от периода импульса Цифровые каналы (Опция) Число разъемов 1,2,4 Число выходов 8-бит, 16-бит, 32-бит Тип разъема Mini-SAS HD (на задней панели) Выходное сопротивление 100 Ом Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов Время нарастания/спада < 1 нс Частота дискретизации 1,54 ГГц на канал Память 512 МБ на канал (1 ГБ на канал опция) Дополнительные входы / выходы Вход/Выход синхронизации приборов Коннектор Infiniband, 4 шт., на задней панели Маркер 1, 2, 4 канала (в зависимости от модели), тип SMA, 50 Ом, выходной уровень: 100 мВ ... 2,15 В (разреш.: 1 мВ) Синхровход/Строб тип SMA; 2 канала, 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс Вход/Выход ОГ ОГ вход: 50 Ом, SMA на задней панели, входной уровень: 0,2 ... 2 Впик-пик; диапазон частот: 5 МГц ... 200 МГц ОГ выход: 50 Ом, SMA на задней панели, 10 МГц TCXO (опция - 100 MHz VCOCXO), выходной уровень: 1,65 Впик-пик Вход тактовой частоты SMA на задней панели, 50 Ом, 0 … 10 дБм. Режим True Arb: частота дискр./N, где N = 4, 8, 16, 32 для дискр. = 3,08 …6,16 ГГц N = 2, 4, 8, 16, 32 для диск. = 3,08 … 5,0 ГГц Режим AFG: 192,5 МГц, 385 МГц, 770 МГц, 1540 МГц (переключаемо) Синхровыход SMA на задней панели, 50 Ом, 1 Впик-пик Частота: режим AFG: 6,16 ГГц/N где N = 16, 32, 64, …, 2048 режим AWG: 6,16 ГГц/16 … 6,16 ГГц/4096 Внешняя модуляция SMA на задней панели, 10 кОм, 10 МГц, -1 В … 1 В, 14 бит Общие данные Дисплей Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 Операционная система Windows 10 Интерфейсы USB (4-USB 2.0, 2-USB 3.0), LAN 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT Напряжение питания 100…240 В, 45 … 66 Гц, 185 Вт -
Комплект поставки АКИП-3426
№ Наименование Количество 1 Генератор сигналов произвольной формы АКИП-3426 1 2 Шнур питания 1 3 Сопроводительная документация (Комплект) 1 -
