M9393A — высокопроизводительный векторный анализатор сигналов в формате PXIe

Код товара: 38469

  • Описание анализатора сигналов M9393A:

    Если измерительная система поддерживает самые передовые технологии или построена на базе устаревшей платформы — разница будет очень заметна. Модульные решения компании Keysight могут быть легко приспособлены под требования системы, при этом анализатор M9393A обеспечивает еще более высокую гибкость конфигурации. Высокопроизводительный векторный анализатор сигналов M9393A является воплощением богатого опыта Keysight в разработке средств измерений и анализа параметров сигналов СВЧ диапазона в модульном приборе в формате PXIe. В нем сочетаются широкие возможности по анализу сигналов, высокая скорость и точность измерений, что позволяет подобрать конфигурацию системы, которая удовлетворяла бы как текущим, так и будущим потребностям тестирования. Оснастите свою лабораторию анализатором M9393A — и вы получите самые высокие характеристики для модульных приборов в формате PXI.

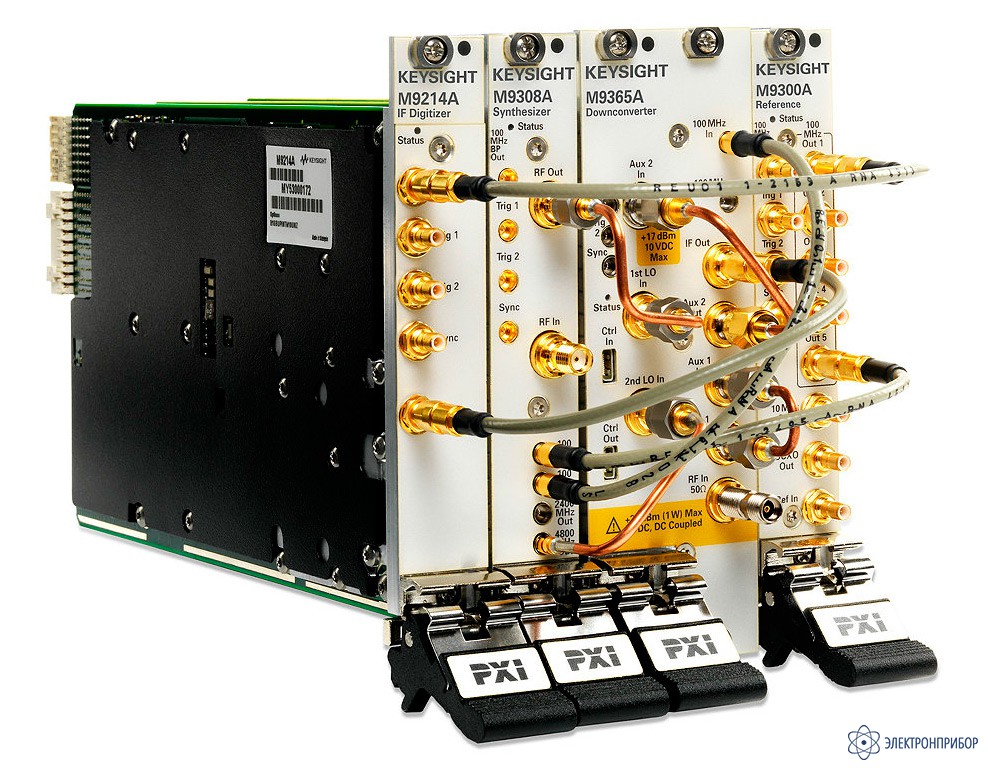

    Векторный анализатор сигналов в формате PXIe Keysight M9393A состоит из четырех отдельных модулей: преобразователя с понижением частоты в формате PXIe M9365A, синтезатора в формате PXIe M9308A, дигитайзера M9214A и генератора опорной частоты в формате PXIe M9300A. Модуль генератора опорной частоты M9300A может использоваться одновременно несколькими различными модульными приборами.

    Особенности анализатора сигналов M9393A:

    • Возможность модернизации аппаратной части с помощью программных лицензионных ключей
    • Благодаря оптимизации аппаратной части и программного обеспечения прибор позволяет быстро выполнять измерения гармоник и паразитных сигналов в диапазоне 27 ГГц менее чем за 1 секунду с полосой фильтра 10 кГц
    • Встроенные возможности аппаратного ускорения измерений мощности, спектра и параметров IQ сигналов
    • Сокращение времени тестирования благодаря малому периоду задержки и высокой производительности архитектуры PXIe
    • Поддержка измерительных приложений серии X для модульных приборов, включая приложения для сотовой связи, беспроводных коммуникаций, а также анализа сигналов с аналоговой и цифровой модуляцией
    • Быстрые спектральные измерения с пошаговым изменением частоты и расширенный анализ сигналов более чем 75 форматов с помощью программы векторного анализа сигналов VSA 89600
    • Программное обеспечение SystemVue для ускорения процесса разработки изделий и MATLAB для решения широкого круга задач по анализу данных, визуализации и автоматизации измерений
    • Драйверы и документация для программных платформ Microsoft C/C++, C#, Visual Basic, MATLAB, VEE, LabVIEW и LabWindows/CVI

  • Технические характеристики анализатора сигналов M9393A:

    Параметр Значение
    Диапазон частот от 9 кГц до 8,4 ГГц, 14 ГГц, 18 ГГц, 27 ГГц или 50 ГГц
    Полоса демодуляции 40 МГц (стандартная комплектация), 100 МГц или 160 МГц (опция)
    Количество каналов до четырех синхронизированных каналов
    Абсолютная погрешность измерения амплитуды ±0,13 дБ
    Средний уровень собственных шумов (DANL) –168 дБм/Гц
    Интермодуляционные искажения (точка пересечения 3-го порядка, TOI) +31 дБ
    Скорость переключения частоты менее 135 мкс

  • Комплект поставки M9393A

    № Наименование Количество
    1 Высокопроизводительный векторный анализатор сигналов в формате PXIe - M9393A 1
