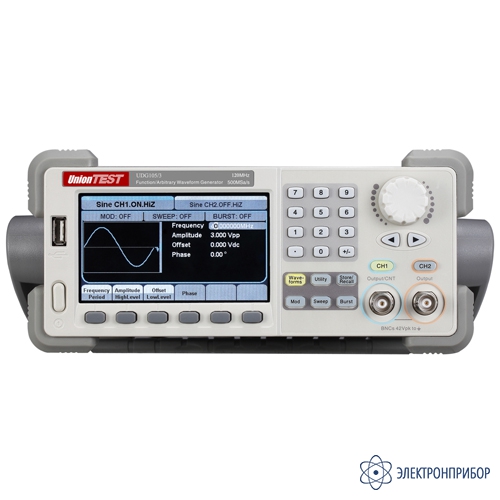

UDG105/3 — универсальный DDS-генератор сигналов

Код товара: 52144
    • Гарантия

      36 месяцев

    • Производитель

      UnionTEST

    • Артикул

      00064

    Описание универсального DDS-генератора сигналов UDG105/3:

    Использование в генераторах серии UDG105 технологии прямого цифрового синтеза (DDS) позволяет получать устойчивый, точный и чистый сигнал с низким уровнем искажений. Превосходные технические характеристики, простота управления и широкий набор функций делают эти приборы превосходным решением обеспечения ваших задач в настоящее время и в будущем.

    Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.

    Особенности универсального DDS-генератора сигналов UDG105/3:

    • Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений;
    • Цветной TFT ЖК-дисплей 4.3 дюйма;
    • Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит;
    • Частотные характеристики:
      • синусоидальный сигнал: от 1 мкГн до максимальной частоты 120 МГц;
      • прямоугольный сигнал: от 1 мкГн до максимальной частоты 40 МГц;
      • пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 3 МГц;
      • импульсный сигнал: от 1 мкГн до максимальной частоты 30 МГц;
      • белый шум: полоса 100 МГц (-3 дБ);
      • сигнал произвольной формы: от 1 мкГн до максимальной частоты 30 МГц;
    • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум;
    • Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM;
    • Функции свип-генератора и генерации пачки;
    • Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации;
    • Поддержка внешнего USB флеш-накопителя;
    • Возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя;
    • Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности;
    • Дистанционное управление генератором через порт USB;
    • Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция).
  • Технические характеристики универсального DDS-генератора сигналов UDG105/3:

    Параметр Значение
    UDG105/2 UDG105/3 UDG105/4
    Максимальная частота 80 МГц 120 МГц 160 МГц
    Число выходных каналов 2
    Частота дискретизации 500 МГц (500 МВыб/с)
    Максимальная глубина памяти 16К, 512К
    Встроенный частотомер Да
    Длина сигнала произвольной формы канал CH1: 16 тыс. точек,
    канал CH2: 512 тыс. точек
    Разрешение по частоте 1 мкГц
    Вертикальное разрешение 14 бит
    Генерируемые формы сигналов Синусоидальный, прямоугольный, пилообразный/треугольный, импульсный, белый шум, DC, набор встроенных сигналов произвольной формы.
    Модуляция AM, DSB-AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки
    Частотомер диапазон измеряемой частоты: 100 мГц~200  МГц
    Стандартные интерфейсы USB-хост, USB-прибор
    Интерфейс (опция) адаптер USB-GPIB(IEEE-488), LAN
    Частотные характеристики
    Синусоидальный сигнал 1 мкГц~80 МГц 1 мкГц~120 МГц 1 мкГц~160  МГц
    Прямоугольный сигнал 1 мкГц~30 МГц 1 мкГц~40 МГц 1 мкГц~50 МГц
    Импульсный сигнал 1 мкГц~20 МГц 1 мкГц~30 МГц 1 мкГц~40 МГц
    Пилообразный сигнал 1 мкГц~2 МГц 1 мкГц~3 МГц 1 мкГц~4 МГц
    Белый шум 100 МГц (-3 дБ) 100 МГц (-3 дБ) 100 МГц (-3 дБ)
    Сигнал произвольной формы 1 мкГц~20 МГц 1 мкГц~30 МГц 1 мкГц~40 МГц
    Разрешение 1 мкГц
    Погрешность ±2 млн-1 (1 год после калибровки) при температуре 0~55 °C
    Качество сигнала синус
    Нелинейные искажения CH1/CH2
    Постоянный ток ~1 МГц Меньше –54 дБн
    1 ~ 10 МГц Меньше –46 дБн
    10 ~ 100 МГц Меньше –36 дБн
    100 ~ 160 МГц Меньше –30 дБн
    Коэффициент гармоник Меньше 0.2 % (постоянный ток~20 кГц, 1 Вразмах)
    Побочный сигнал (негармонический) Меньше –70 дБн (постоянный ток~1 МГц);
    меньше –70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц)
    Фазовый шум (типовое) Не больше –116 дБн/Гц, при девиации 100 кГц
    Прямоугольный сигнал
    Длительность фронта/среза Меньше 8 нс (по уровням 10~90 %)
    Выброс на фронте/срезе меньше 3 % (типовое, 1 кГц, 1 Вразмах)
    Коэффициент заполнения 1 мкГц~10 МГц - 20 ~ 80 %;
    свыше 10 ~ 40 МГц - 40 ~ 60 %;
    свыше 40 ~ 50 МГц - 50 %
    Несимметрия (для меандра) 1 % периода + 5 нс (типовое, 1 кГц, 1 Вразмах)
    Отклонение фазы 100 пс (типовое)
    Пилообразный/треугольный сигнал
    Линейность Меньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %)
    Симметрия от 0 до 100 %
    Импульсный сигнал
    Период импульсов От 25 нс до 1000000 с
    Длительность импульса От 12 нс
    Коэффициент заполнения От 0,0001 до 99.9999 %
    Длительность фронта/среза (по уровням 10~90 %) От 6 нс до 6 с, разрешение 100 пс
    Выброс на фронте/срезе меньше 3 %
    Отклонение фазы 100 пс (типовое)
    Сигнал произвольной формы
    Выходной канал CH1;CH2
    Количество точек сигнала 16'000 (CH1); 512'000 (CH2)
    Вертикальное разрешение 14 бит
    Частота дискретизации 500 МГц
    Минимальная длительность фронта / среза 10 нс (типовое)
    Отклонение фазы 2 нс (типовое)
    Выходные характеристики
    Амплитуда (50 Ом) 1 мВразмах~10 Вразмах (до 40 МГц);
    1 мВразмах~5 Вразмах (40~100 МГц);
    1 мВразмах~2.5 Вразмах (100~130 МГц);
    1 мВразмах~1.5 Вразмах (130~160 МГц)
    Погрешность (100 кГц, синус) ±[1 % (установленного значения) + 1 мВразмах]
    Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 1 Вразмах) не больше 0.1 дБ (до 40 МГц);
    не больше 0.2 дБ (40~100 МГц);
    не больше 0.4 дБ (100~130 МГц);
    не больше 0.8 дБ (130~160 МГц)
    Взаимное влияние каналов меньше –70 дБ
    Задержка между каналами меньше 1 нс
    Постоянное смещение
    Выходной канал CH1; CH2
    Максимальный диапазон ±5 В (50 Ом);
    ±10 В (высокое сопротивление)
    Погрешность ±[1 % (установленного значения) + 1 мВразмах]
    Выходы сигнала
    Выходной канал CH1; CH2
    Импеданс 50 Ом (типовое)
    Защита Защита от короткого замыкания
    Изоляция Контакты экранировки разъемов всех входов и выходов гальванически связаны, но изолированы от шасси прибора (максимальная амплитуда напряжения ±42 В).
    Амплитудная модуляция AM/DSB-AM (CH1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Источник Внутренний/внешний
    Модулирующий сигнал Синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)
    Коэффициент модуляции от 0 до 120 %
    Частота модулирующего сигнала 1 мГц~50 кГц
    Частотная модуляция
    Сигнал несущей Синус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Источник внутренний / внешний
    Модулирующий сигнал Cинус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)
    Частота модулирующего сигнала 1 мГц~50 кГц
    Фазовая модуляция PM CH1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Источник Внутренний/внешний
    Модулирующий сигнал Меандр
    Девиация фазы от 0 до 360°, разрешение 0.1°
    Частота модулирующего сигнала 1 мГц~1 МГц
    Частотная манипуляция FSK (CH1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Источник внутренний/внешний
    Модулирующий сигнал меандр
    Частота модулирующего сигнала 1 мГц~1 МГц
    Амплитудная манипуляция ASK (CH 1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Источник Внутренний / внешний
    Модулирующий сигнал Меандр
    Частота модулирующего сигнала 1 мГц~1 МГц
    Широтно-импульсная модуляция (PWM) CH1/CH2)
    Сигнал несущей Прямоугольный импульсный
    Источник Внутренний/внешний
    Модулирующий сигнал Синус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Частота модулирующего сигнала 1 мГц ~ 50 кГц
    Сигнал свип-генератора (CH1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
    Тип развертки Линейная, логарифмическая
    Направление Увеличение или снижение частоты
    Длительность развертки От 1 мс до 500 с
    Источник запуска Внутренний, внешний или вручную
    Генерация пачки (CH1/CH2)
    Сигнал несущей Cинус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC)
    Частота несущей 2 мГц~100 МГц
    Тип Установленное число периодов (от 1 до 1’000'000 или бесконечное), стробированная пачка
    Старт/Стоп фаза От 0° до 360°
    Внутренний период От 1 мкс до 1’000 с
    Источник стробирования Внешний запуск
    Источник запуска для установленного числа периодов Внутренний, внешний или вручную
    Вход внешнего модулирующего сигнала
    Разъем На задней панели, изолирован от шасси прибора
    Внешний модулирующий сигнал ±4.5 Вразмах = модуляция 100 %, импеданс входа больше 5 кОм
    Вход внешнего запуска
    Разъем На задней панели, изолирован от шасси прибора
    Уровень сигнала ТТЛ-совместимый
    Фронт Фронт или срез (опция)
    Длительность импульса Больше 50 нс
    Импеданс входа Больше 5 кОм, открытый вход (DC)
    Время реакции 380 нс (типовое)
    Выход пускового сигнала
    Разъем На задней панели, изолирован от шасси прибора
    Уровень сигнала ТТЛ-совместимый
    Длительность импульса Больше 60 нс (типовое)
    Импеданс выхода 50 Ом (типовое)
    Максимальная частота 1 МГц
    Выход сигнала синхронизации
    Разъем На задней панели, изолирован от шасси прибора
    Уровень сигнала ТТЛ-совместимый
    Длительность импульса больше 50 нс (типовое)
    Импеданс выхода 50 Ом (типовое)
    Максимальная частота 2 МГц
    Вход сигнала опорной частоты
    Разъем На задней панели, изолирован от шасси прибора
    Частота 10 МГц ± 50 Гц
    Уровень сигнала 2.3~3.3 Вразмах
    Длительность блокировки Меньше 2 с
    Импеданс входа Больше 1 кОм, закрытый вход (AC)
    Выход сигнала опорной частоты
    Разъем На задней панели, изолирован от шасси прибора
    Частота 10 МГц
    Уровень сигнала Больше 1 Вразмах
    Длительность блокировки Меньше 2 с
    Импеданс входа больше 50 Ом, закрытый вход (AC)
    Частотомер
    Измеряемые величины Частота, период, длительность импульса/паузы между импульсами, коэффициент заполнения
    Диапазон измеряемой частоты От 100 мГц до 200 МГц
    Разрешение для частоты 6 бит/с
    Диапазон напряжения (сигнал без модуляции)
    Открытый вход (DC) диапазон смещения (DC) - ±1.5 Впостоянное;
    100 мГц~100 МГц - 50 мВСКЗ~±2.5 В;
    100~200 МГц - 100 мВСКЗ~±2.5 В
    Закрытый вход (AC) 1 Гц~200 МГц - 100 мВСКЗ~5 Вразмах
    Диапазон частот (измерение длительности импульса, коэффициент заполнения) 1 Гц~10 МГц (50 мВСКЗ~5 Вразмах)
    Настройки вход импеданс входа - 1 МОм;
    связь входа - закрытый вход (AC), открытый вход (DC);
    ФНЧ - включение/выключение
    Диапазон напряжения сигнала запуска От минус 3 до плюс 1.8 В
    Дисплей
    Тип 4.3 дюймов, ЖК TFT
    Число точек 480x240 (RGB)
    Количество цветов 24 бит
    Контрастность 500:1 (типовое)
    Яркость 300 нит (типовое)
    Питание
    Напряжение 100~240 ВСКЗ, 45~66 Гц, КАТ II;
    100~127 ВСКЗ, 45~440 Гц, КАТ II
    Потребляемая мощность меньше 30 Вт
    Предохранитель 1.25 А, 250 В
    Условия внешней среды
    Диапазон температуры Эксплуатации: от плюс 10 до плюс 40 °C;
    хранения: от минус 20 до плюс 60 °C
    Диапазон относительной влажности Не больше 90 % до плюс 35 °C;
    не больше 60 %, от плюс 35 до плюс 40 °C
    Пределы высоты эксплуатации: 3'000 м;
    транспортировки: 15'000 м
    Общие характеристики
    Интервал между калибровками один год (рекомендуемый)
    IP защита IP2X
    Габариты 261 х 105 х 344 мм (ширина х высота х длина)
  • Комплект поставки UDG105/3

    Наименование Количество
    1 Универсальный DDS-генератор сигналов UDG105/3 1
