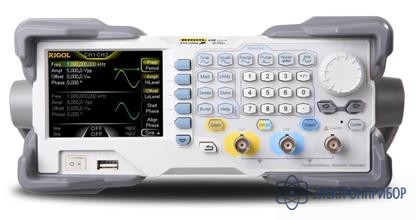

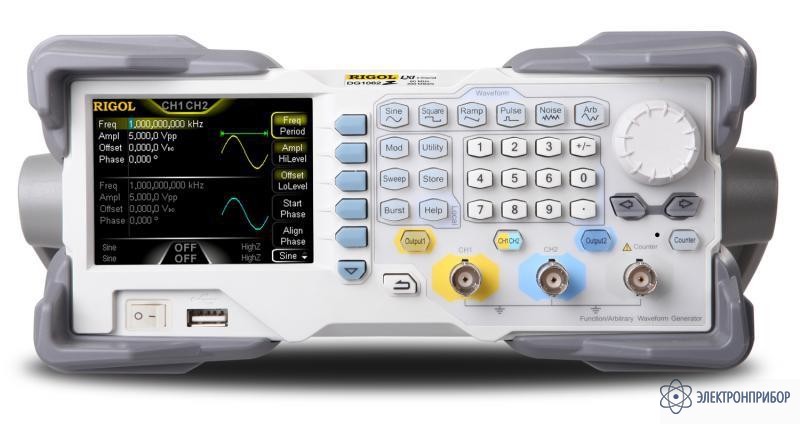

DG1032Z — универсальный генератор сигналов

Код товара: 33928
  • 56011-20

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56011-20 до 23.12.2025

    • Производитель

      RIGOL, Китай

    • Артикул

      А124455

    Особенности универсального генератора сигналов DG1032Z

    • Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
    • Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
    • Максимальная частота выходного сигнала RIGOL DG1032Z: 30 МГц, разрешение 1 мкГц
    • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
    • Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
    • Длина памяти формы сигнала: 8M точек; 16M (опция)
    • Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
    • Стабильность частоты опорного генератора: ±1 ppm
    • Уровень фазовых шумов RIGOL DG1032Z составляет -125 дБн/Гц
    • Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
    • Цветной 8.9 см TFT LCD дисплей (320x240)
    • Интерфейсы RIGOL DG1032Z: USB device, USB host, LAN
    • Возможность дистанционного управления
    • Встроенная система подсказок
    • Габариты RIGOL DG1032Z: 318x261x112 (мм), вес 3.2 кг
    • Гарантия 3 года
    • Универсальный генератор сигналов RIGOL DG1032Z включен в Госреестр СИ, регистрационный № 56013-13

  • Технические характеристики универсального генератора сигналов DG1032Z

    Характеристика Значение
    Максимальная выходная частота 30 МГц
    Количество каналов 2
    Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
    160 типов специальной формы

    Частотные характеристики
    Диапазон синусоидальный
    сигнал    		 1 мкГц ~ 30 МГц
    прямоугольный сигнал 1 мкГц ~ 15 МГц
    импульсный сигнал 1 мкГц ~ 15 МГц
    пилообразный сигнал 1 мкГц ~ 500 кГц
    гармоники 1 мкГц ~ 10 МГц
    белый шум (Гаусс) полоса 30 МГц (-3дБ)
    специальной формы 1 мкГц ~ 10 МГц
    разрешение по частоте 1 мкГц
    Точность установки (18°C ~ 28°C) ±1 ppm
    Синусоидальный сигнал
    Гармонические искажения Типичное (0 дБм)
    < -65 дБн (DC ~ 10 МГц)
    < -55 дБн (>10МГц ~ 30 МГц)

    Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
    Негармонические искажения

    Типичное (0 дБм)
    < -70 дБн (DC ~ 10 МГц)
    < -70 дБн + 6 дБ/октаву (>10 МГц)

    Фазовый шум Типичное (0 дБм)
    -125 дБн/Гц @ 10 кГц
    Прямоугольный сигнал
    Время нарастания/спада < 10 нс (1 Вп-п) типичное

    Выброс < 5 % (100 кГц, 1 Вп-п) типичное

    Коэф.заполнения 0,01% ~ 99,99% (ограничена установленной частотой)

    Ассиметрия 1% от периода + 5 нс

    Джиттер (СКЗ)
         		 Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)

    Пилообразный сигнал
    Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

    Симмметрия 0 ~ 100%
    Импульсный сигнал
    Длительность импульса ≥ 16 нс (ограничена установленной частотой)
    Время нарастания/спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
    Выброс < 5 % (1 Вп-п) типичное

    Джиттер (СКЗ)
         		 Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)
    Специальная форма
    Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)

    Вертикальное разрешение 14 бит
    Частота дискретизации 200 Мвыб/сек
    Время нарастания < 5 нс (1 Вп-п) типичное

    Джиттер (СКЗ) Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)
    Способ редактирования по точкам, сегментами, встроенное построение формы

    Генератор гармоник
    Порядок гармоник ≤ 8

    Тип гармоник четные, нечетные, все, пользовательские
    Амплитуда гармоник регулируемая для каждой гармоники

    Фаза гармоник регулируемая для каждой гармоники

    Характеристики выхода:

    Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
    2,5 мВп-п ~ 5 Вп-п (≤30 МГц)

    Точность установки
         		 ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

    Неравномерность АЧХ
         		 Типичное (синус, 2,5В)
    ±0,1 дБ (≤10 МГц)
    ±0,2 дБ (≤30 МГц)

    Единицы установки Вп-п, Вскз, дБм
    Разрешение 0,1 мВпп или 4 бит

    Смещение (50 Ом):

    Диапазон
         		 ±5 Впп АС+DC
    Точность установки
         		 ±(1% + 5 мВ +0,5% от амплитуды)


    Выход сигнала:

    Импеданс
         		 50 Ом (типичное)

    Защита
         		 от короткого замыкания, автоматическое отключение выхода при перегрузке


    Модуляция

    Тип модуляции
         		 AM, FM, PM, ASK, FSK, PSK, PWM

    AM Модуляция (AM) :

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

    Частота модуляции 2 мГц ~ 1 МГц
    Коэффициент модуляции 0% ~ 120%

    ЧМ Модуляция (FM):

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
    Частота модуля
         		 2 мГц ~ 1 МГц

    ФМ Модуляция (PM):

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

    Частота модуляции 2 мГц ~ 1 МГц
    Девиация 0 ~ 360°

    Частотная манипуляция (FSK):

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний

    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

    Частота переключения 2 мГц ~ 1 МГц


    Амплитудная манипуляция (ASK):

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

    Частота переключения 2 мГц ~ 1 МГц

    Фазовая манипуляция (PSK):

    Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний

    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

    Частота переключения 2 мГц ~ 1 МГц

    ШИМ модуляция (PWM):

    Несущая импульсный
    Частота модуляции
         		 2 мГц ~ 1 МГц
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
    Девиация
         		 0%~100% длительности импульса

    Вход внешнего запуска:

    Диапазон напряжения
         		 75 мВскз ~ ± 2,5 В DC+AC

    Полоса
         		 50 кГц

    Импеданс входа
         		 1000 Ом


    Режим свипирования (качания):

    Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
    Закон линейный, логарифмический, ступенчатый

    Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой

    Направление Вверх/Вниз
    Время свипирования 1 мс ~ 500 с
    Время стояния/возврата 0 мс ~ 500 с
    Источник запуска Ручной, внешний, внутренний
    Маркер спадающий фронт или синхросигнал (программируется)

    Режим пачек импульсов:

    Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
    Частота несущей 2 мГц ~ 30 МГц
    Количество импульсов в пачке
         		 1 ~ 1000000 или бесконечное
    Начальная/Конечная фаза 0° ~ 360°
    Внутренний период
         		 1 мкс ~ 500 с

    Стробированный запуск Внешний запуск
    Источник запуска Ручной, внешний, внутренний
    Задержка запуска 0 нс ~ 100 с

    Частотомер:

    Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
    Частотный диапазон 1 мrГц ~ 200 МГц
    Разрешение по частоте 7 разрядов/с (время счета = 1 с)

    Диапазон периода 5 нс ~ 16 дней
    Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
    1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC

    100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
    AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п

    100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п

    Длительность импульса и коэффициент заполнения
    (DC связь)
         		 диапазон частоты: 1 мкГц ~ 25 МГц
    диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
    длительность импульса: ≥20 нс
    разрешение: 5 нс
    Коэффициент заполнения 0 ~ 100%
    Параметры входа Входной импеданс 1 МОм

    Тип свяи AC, DC
    ФНЧ ON: полоса 250 кГц,
    OFF: полоса 200 МГц
    Опасное напряжение (1 МОм)
         		 ±7 В AC+DC
    Система запуска Уровень запуска: ±2,5 В

    Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
    Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

    Вход запуска:

    Уровень TTL
    Длительность импульса
         		 > 100 нс
    Запуск по фронту
         		 нарастающий, спадающий выбирается

    Время отклика (задержка запуска)
         		 свипирование:< 100 нс, режим пачек < 300 нс


    Выход запуска:

    Уровень TTL
    Длительность импульса > 60 нс(типичное)
    Максимальная частота 1 МГц

    Вход/выход 10 МГц:

    Вход внешнего опорного сигнала
    Частота
         		 10 МГц ± 50 Гц

    Уровень 250 мВп-п ~ 5 Вп-п

    Время блокировки
         		 < 2 c

    Импеданс 1 кОм, закрытый вход (AC)

    Сдвиг фазы
    Диапазон 0° ~ 360°
    Разрешение 0,03°
    Выход внутреннего опорного сигнала
    Частота 10 МГц ± 50 Гц
    Уровень 3,3 Вп-п
    Импеданс 50 кОм, закрытый вход (AC)
    Выход синхронизации
    Уровень TTL
    Импеданс 50 Ом

    Основные характеристики

    Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов

    Питание 100~240 В АСскз,45~440 Гц, CATII
    Интерфейс USB устройство, USB хост , LAN
    Потребляемая мощность не более 40 Вт
    Рабочая температура 10°C...40°C
    Габаритные размеры 261,5 х 112 х 318,4 мм
    Вес 3,2 кг (в упаковке 4,5 кг)


  • Комплект поставки DG1032Z

    № Наименование Количество
    1. Универсальный генератор сигналов DG1032Z 1
    2. Сетевой кабель 1
    3. BNC кабель 1
    4. USB кабель для подключения к ПК 1
    5. Краткое руководство по эксплуатации 1
    6. CD диск с руководством по эксплуатации и программным обеспечением 1

    Дополнительная комплектация DG1032Z:

    (Поставляется по отдельному заказу)

    № Наименование
    1. USB-GPIB - интерфейс
    2. Амплитудный усилитель PA1011
    3. Аттенюатор 40 дБ RA5040K
    4. Комплект для монтажа в стойку (для двух приборов) RM-2-DG1000Z
    5. Комплект для монтажа в стойку (для одного прибора) RM-1-DG1000Z
    6. Опция расширения памяти до 16 М Arb16M-DG1000Z
