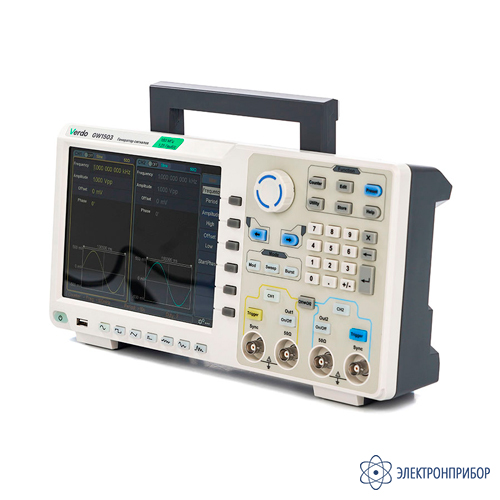

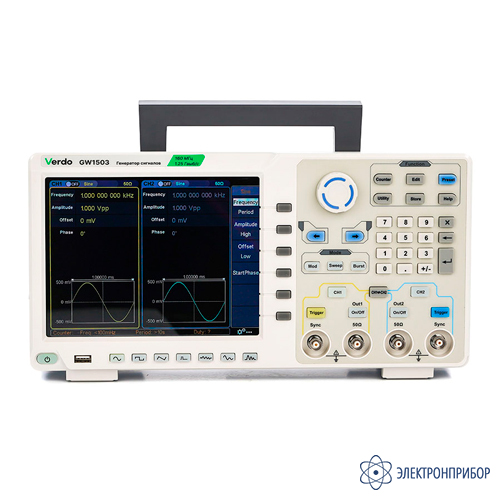

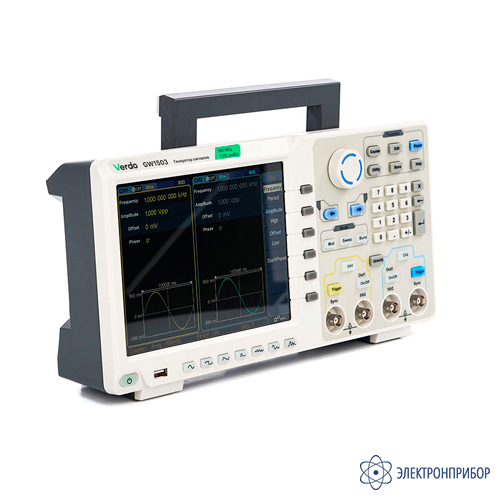

VERDO GW1503 — генератор сигналов 160 МГц, 1250 Мвыб/с

Код товара: 84667
  • 93231-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93231-24 до 18.09.2029

    • Артикул

      279554

    Сертификаты

    Назначение генератора сигналов 160 МГц, 1250 Мвыб/с VERDO GW1503:

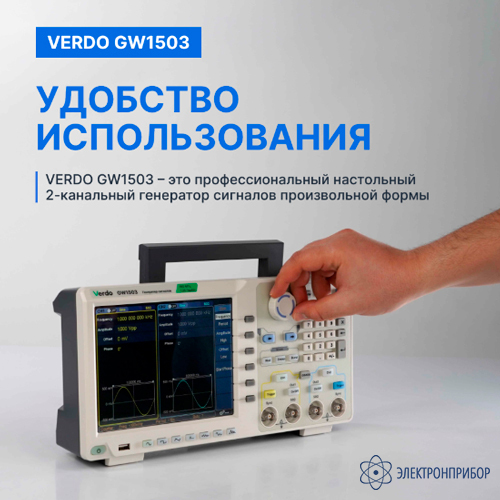

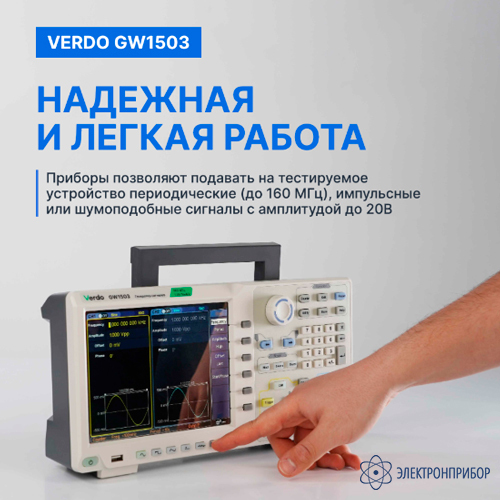

    2-канальный генератор сигналов произвольной формы GW1503 - универсальный инструмент отладки, разработки и настройки инженера-электронщика. Приборы позволяют подавать на тестируемое устройство периодические (до 160 МГц), импульсные или шумоподобные сигналы с амплитудой до 20В. Длина буферной памяти 1 МБ позволяет формировать длинные и сложные сигналы произвольной формы, а широкий набор встроенных аналоговых и цифровых модуляций – имитировать элементы современных телекоммуникационных сигналов.

    Особенности генератора сигналов 160 МГц, 1250 Мвыб/с VERDO GW1503:

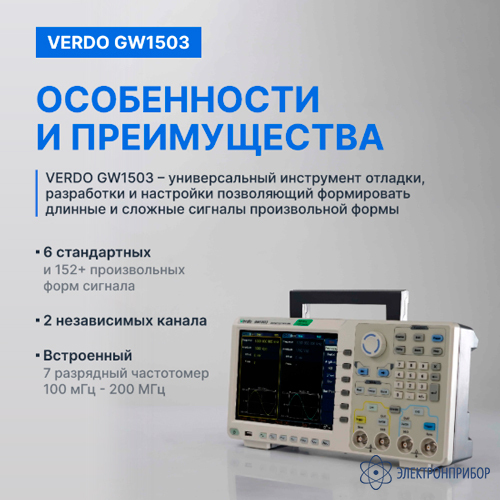

    • 2 независимых канала;
    • 6 стандартных и 152+ произвольных форм сигнала;
    • встроенный 7 разрядный частотомер до 200 МГц с измерением частоты, периода, длины положительной полуволны, длины отрицательной полуволны, рабочего цикла;
    • выходной импеданс: 50 Ом или высокоомный (выбирается пользователем);

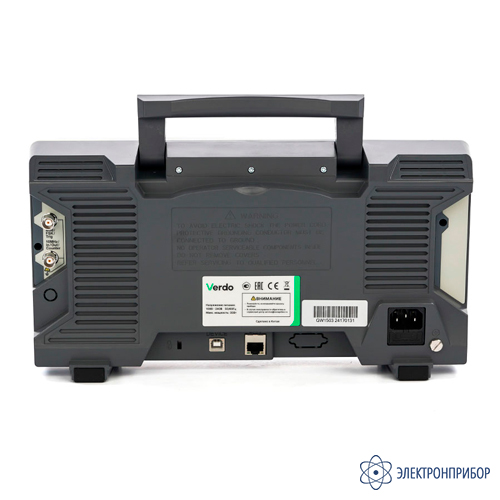

    • вход /выход внешней синхронизации;
    • вход внешней модуляции;
    • взаимодействие каналов: копия канала, синхронизация амплитуды, синхронизация по частоте, выравнивание по фазе;
    • режим генерации пакетов с внешним стробированием до 1 млн циклов;
    • режим качания частоты (линейный, логарифический, ступенчатый);
    • гармонический синтез сигнала (задание амплитуды и фазы каждой гармоники, формирующей сигнал);
    • встроенный редактор сигналов произвольной формы с панели прибора;
    • встроенная экранная справочная система;

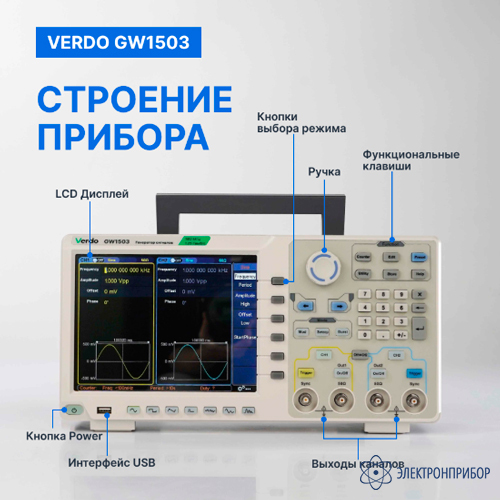

    • цветной графический ЖК дисплей;
    • USB-хост, USB-устройство, LAN с поддержкой SCPI, и LabVIEW.

  • Технические характеристики генератора сигналов 160 МГц, 1250 Мвыб/с VERDO GW1503:

    Параметр Значение
    Количество каналов 2
    Диапазон рабочих частот 0 ÷ 160 МГц
    Частота дискретизации 1,25 Гвыб/сек
    Максимальная длина записи 1 М
    Разрешение по частоте 1 мкГц
    Вертикальное разрешение (A/D) 14 бит
    Частотомер встроенный, 200 МГц
    Неравномерность АЧХ ±1,0 дБ
    Форма сигнала синусоидальный, прямоугольный, импульсный, треугольный, шумовой, произвольной формы, гармонический
    Виды модуляции AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM
    Импульсный режим да
    Режим свипирования да
    Интерфейс USB-Host, USB-Device, LAN
    Дисплей цветной, сенсорный 8” ЖКД (800 х 600)
    Габаритные размеры 340 х 90 х 177 мм
    Вес нетто 2,5 кг

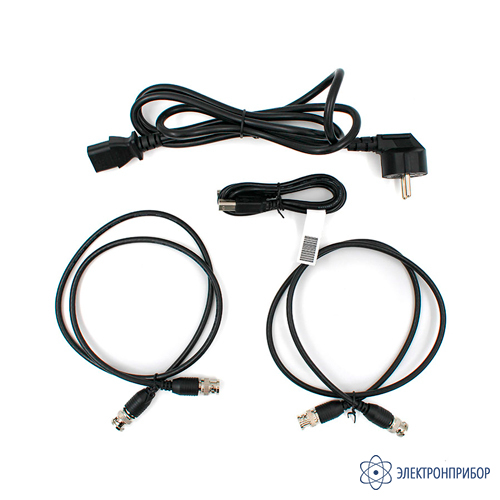

  • Комплект поставки VERDO GW1503

    № Наименование Количество
    1 Генератор сигналов 160 МГц, 1250 Мвыб/с VERDO GW1503 1
    2 Кабель сетевой 1
    3 Кабель USB 1
    4 Компакт-диск с ПО 1
    5 Кабель BNC(m–m) 2
