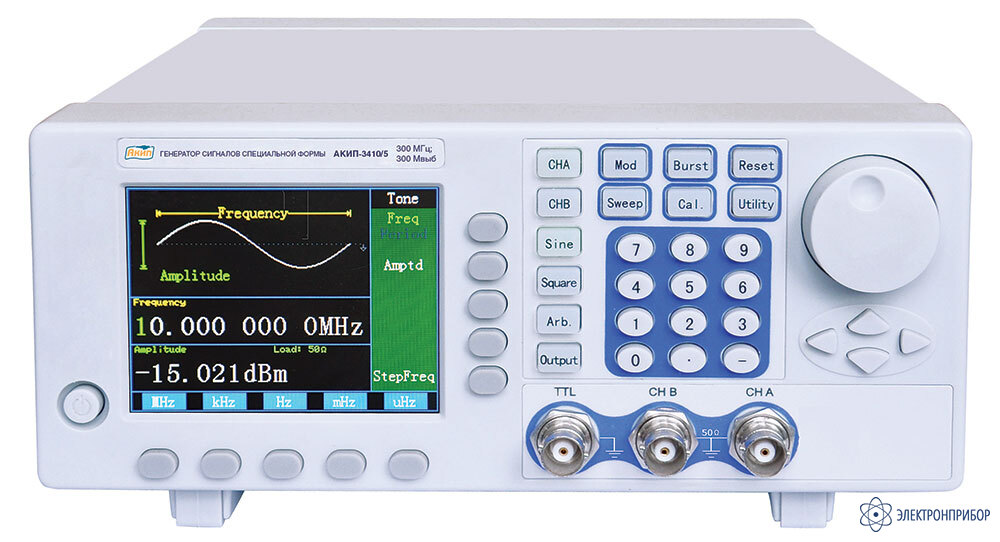

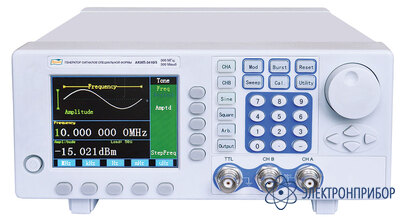

АКИП-3410/3 — генератор сигналов специальной формы
Код товара: 28098-
Особенности генератора сигналов специальной формы АКИП-3410/3:
- Диапазон частот 1 мкГц…120 МГц;
- Выходной уровень: 0,1 мВ…10 Впик-пик (≤ 10 МГц), 0,1 мВ…5 Впик-пик (≤ 80 МГц), 0,1 мВ…2,5 Впик-пик (> 80 МГц);
- Формы сигналов: синус, меандр, треугольник, импульс, СПФ;
- Сигналы произвольной формы: 1 мкГц … 25 МГц, дискретизация 300 МГц, длина памяти 512 K точек, ЦАП 14 бит;
- Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
- Режимы ГКЧ и формирования пакетов (Burst);
- Вход/выход ОГ 10 МГц;
- Интерфейсы: USB, RS-232 (опции: GPIB, LAN);
- 218 × 99 × 338 мм;
- 2,9 кг.
-
Технические характеристики генераторов сигналов специальной формы серии АКИП-3410:
Параметр 3410/1 3410/2 3410/3 3410/4 3410/5 Выходные параметры Число каналов 1 2 1 2 2 Частотный диапазон (синус) 1 мкГц…80 МГц 1 мкГц…80 МГц 1 мкГц…120 МГц 1 мкГц…120 МГц 1 мкГц…300 МГц Разрешение 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) Погрешность установленной частоты 2x10-5 1x10-6 2x10-5 1x10-6 1x10-6 Выходной уровень (50 Ом) 0,1 мВ … 10 Впик (≤ 10 МГц)
0,1 мВ … 5 Впик (≤ 80 МГц)
0 … 2,5 Впик (> 80 МГц)-127 дБм… + 13 дБм 0,1 мВ … 10 Впик (≤ 10 МГц)
0,1 мВ … 5 Впик (≤ 80 МГц)
0 … 2,5 Впик (> 80 МГц)-127 дБм… + 13 дБм -127 дБм… + 13 дБм Разрешение 0,1 мВпик; 0,1 дБм Постоянное смещение ±5 В (на 50 Ом) - ±5 В (на 50 Ом) - - Формы сигналов
(АКИП-3410/1 и АКИП-3410/3)Меандр 1 мкГц … 50 МГц
скважность: 20 … 80 % (25 МГц),
40 … 60 % (50 МГц)- 1 мкГц … 50 МГц
скважность: 20 … 80 % (25 МГц),
40 … 60 % (50 МГц)- - Треугольник / пила 1 мкГц … 10 МГц
симметрия: 0,0 … 100 %,
линейность: ≤ 0,1 %- 1 мкГц … 10 МГц
симметрия: 0,0 … 100 %,
линейность: ≤ 0,1 %- - Импульс 1 мкГц … 20 МГц
время нарастания: 5 нс … 2 мс
длительность: 8 нс … 1000000 с- 1 мкГц … 20 МГц
время нарастания: 5 нс … 2 мс
длительность: 8 нс … 1000000 с- - Функциональный выход в
(АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)Частотный диапазон - 1 мкГц…10 МГц (разрешение 1 мкГц) - 1 мкГц…10 МГц (разрешение 1 мкГц) 1 мкГц…10 МГц (разрешение 1 мкГц) Погрешность установленной частоты - 1x10-6 - 1x10-6 1x10-6 Формы сигнала - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC Меандр - Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %- Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %Импульс - Время нарастания/спада ≤ 50 нс
длительность 200 нс…20 с- Время нарастания/спада ≤ 50 нс
длительность 200 нс…20 сВремя нарастания/спада ≤ 50 нс
длительность 200 нс…20 сИмпульс - 1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпик- 1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпик1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпикПогрешность установки - ± (1% от уст. + 10мВпик) - ± (1% от уст. + 10мВпик) ± (1% от уст. + 10мВпик) Постоянное смещение - ± 5 Впик (50 Ом);
± 10 Впик (1 МОм)- ± 5 Впик (50 Ом);
± 10 Впик (1 МОм)± 5 Впик (50 Ом);
± 10 Впик (1 МОм)Произвольная форма
(АКИП-3410/1 и АКИП-3410/3)Частотный диапазон 1 мкГц … 25 МГц - 1 мкГц … 25 МГц - - Длина памяти 3 … 512 тысяч точек - 3 … 512 тысяч точек - - Разрешение ЦАП 14 бит - 14 бит - - Частота дискретизации 300 МГц - 300 МГц - - Память 60 МБ (энергонезависимая память) - 60 МБ (энергонезависимая память) - - Модуляции ЧМ, АМ, ФМ, ШИМ Форма несущей: синус, меандр, треугольник, СПФ
Частота: 2 мГц … 20 кГцЧМн Форма несущей: синус, меандр, треугольник, СПФ
Частота: 2 мГц … 1000 кГцВход внешней модуляции 10 кОм; 0 … 20 кГц Пакетный режим Формы сигналов Синус, меандр, треугольник, импульс, СПФ Число циклов 1 … 1000000 1 … 10000 1 … 1000000 1 … 10000 1 … 10000 Период повторения 1 мкс … 300 с 0,1 мс … 800 с 1 мкс … 300 с 0,1 мс … 800 с 0,1 мс … 800 с Виды запуска Внутренний, внешний, ручной, по строб-импульсу Свипирование (ГКЧ) Форма несущей Синус, меандр, треугольник, пила Закон качания Линейный или логарифмический Тип качания Прямой Общие данные ЖК-дисплей Графический цветной (TFT, диагональ 8,9 см) Напряжение питания 220 В (± 22 В), 47~53 Гц; Рабочие условия 0…40°С, 80% Рабочие условия USB, RS-232
(опции: GPIB, LAN)USB, RS-232
(опция – GPIB)USB, RS-232
(опции: GPIB, LAN)USB, RS-232
(опция – GPIB)USB, RS-232
(опция – GPIB)Габаритные размеры 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 254 мм × 103 мм × 374 мм Масса 2,9 кг 3,8 кг 2,9 кг 3,8 кг 3,8 кг Опции Опция 100 (термостатированный ОГ ±2×10-7 в год) -
