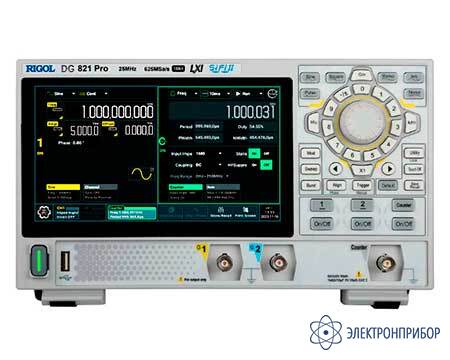

DG821 Pro — генератор сигналов 1 канал до 25 МГц
Код товара: 82837-
4-6 дней
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
95940-25 до 21.07.2030
-
Производитель
Описание генератора сигналов 1 канал до 25 МГц DG821 Pro:
RIGOL DG821 Pro универсальный, 1-но канальный цифровой генератор сигналов произвольной формы бюджетного ценового класса, выполненный на основе АЦП высокого разрешения в 16 бит по технологии SiFi II ("Signal Fidelity II").
В корпус прибора RIGOL DG821 Pro, кроме действующего первого выходного канала, уже встроен порт второго выходного канала, который может быть активирован пользователем с помощью программной опции RIGOL DG800Pro-DCH.
Модель RIGOL DG821 Pro представляет собой компактный комбинированный прибор, сочетающий в себе, синтезатора и модулятора ЭМ-сигналов, еще и функционал высокоточного частотомера (отдельный вход), с верхней границей измерения по частоте до 250 МГц ( 7-ми разрядное представление измеренных значений) или до 500 МГц ( в случае использования 6-ти разрядного представления).
Максимальная частота выходного сигнала - 25 МГц. Базовая максимальная глубина хранения данных 2 Мвыб/канал (опционально до 8 Мвыб/канал).
Функция генератора сигналов объединяет в себе: генератор функций, генератор сигналов произвольной формы, генератор белого шума, генератор импульсов, генератор гармоник до 20-го порядка, аналогово/цифровой модулятор.
Кроме 2-х портов для выходных сигналов и входа цифрового частотомера, в корпусе генератора сигналов RIGOL DG821 Pro предусмотрены входы/выходы: сигналов синхронизации; вход/выход сигнала опорной частоты; коммуникационные интерфейсы: USB, LAN; функционал управления прибором Web Control.
Благодаря компактным массо-габаритным параметрам, генератор сигналов RIGOL DG821 Pro легко транспортируется.
Электропитание подаётся через разъём USB type-С, что позволяет использовать его при работе в «полевых условия», запитывая его от power bank подходящей мощности (не менее 45 Вт).
Генератор сигналов Rigol DG821 Pro выполнен в моноблочном корпусе (вес 1,78 кг), имеет большой 7-ми дюймовый цветной сенсорный дисплей и отверстия под крепления VESA100.
Особенности генератора сигналов 1 канал до 25 МГц DG821 Pro:
- технология Signal Fidelity II: формирование сигнала произвольной формы поточечно; восстановление сигнала без искажения; точная и регулируемая установка частоты дискретизации; джиттер для любой формы сигнала (включая синусоидальный, импульсный и т.п.) меньше 200 пс;
- максимальная глубина записи 2 млн точек (8 млн точек – опционально) на каждый канал для сигнала произвольной формы;
- высокая стабильность частоты: ±1 ppm; низкий уровень фазового шума: -110 дБн/Гц;
- встроенный генератор гармоник (до 20-й гармоники);
- отдельный вход высокоразрядного частотомера (до 7 разрядов), с максимальной частотой измерения до 500 МГц;
- 148 встроенных форм сигналов произвольной формы, включая общие сигналы для медицинского оборудования, автомобильной электроники, математические функции;
- частота дискретизации до 625 МГц;
- вертикальное разрешение, АЦП - 16 бит;
- функция редактирования сигнала произвольной формы;
- возможность редактирования сигнала произвольной формы через программное обеспечение на внешнем ПК;
- различные виды аналоговой и цифровой модуляции: AM, ФM, ЧM, AMн, ФMн, ЧMн, ШИМ;
- стандартная функция наложения сигналов, возможность комбинирования рабочего сигнала в сочетании с основными формами сигналов (SUM);
- стандартная функция отслеживания канала, дублирование всех параметров для обоих каналов согласно конфигурации пользователя;
- интерфейсы USB, LAN, Web Control;
- 7'' цветной сенсорный экран;
- 2 входа/выхода сигнала синхронизации;
- вход/выход сигнала опорной частоты;
- отверстия для крепления VESA 100;
- электропитание USB type-C – возможность работы от power bank.
-
-
Технические характеристики генератора сигналов 1 канал до 25 МГц DG821 Pro:
Параметр Значение Количество выходных каналов 1 Максимальное значение выходной частоты 25 МГц Максимальная дискретизация сигналов произвольной формы 625 Мвыб/с Формы сигналов Синусоидальный сигнал от 1 мкГц до 25 МГц Прямоугольный сигнал от 1 мкГц до 20 МГц Пилообразный сигнал от 1 мкГц до 1 МГц Импульсный сигнал от 1 мкГц до 10 МГц Гармоники от 1 мГц до 10 МГц Последовательности от 1 мкВыб/с до 312,5 Мвыб/с Шум (0 дБм, по уровню -3 дБ) >250 МГц Произвольная форма от 1 мкГц до 10 МГц Разрешение по частоте 1 мкГц или 12 бит Точность (при 0°C ~ 40°C) ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности)
±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности)Синусоидальный сигнал Гармонические искажения (тип, 0 дБм) 10 Гц ~ <10 МГц: < -60 дБн
≥10 МГц: < -50 дБнОбщие гармонические искажения
(тип, 1 ВПИК-ПИК)< 0,1% (10 Гц ~ 20 кГц) Негармонические искажения
(тип, 1 ВПИК-ПИК)10 Гц ~ <10 МГц: < -65 дБн
≥10 МГц: < -60 дБнФазовый шум (тип, 1 ВПИК@10 кГц) 20 МГц: < -110 дБн/Гц Остаточный тактовый шум (тип, 0 дБм) -60 дБм Перекрёстные помехи между каналами (тип, 1 ВПИК-ПИК, смещение 0 В) < - 75 дБн Неравномерность амплитуд (тип, относительно Sin 1 кГц, 1 ВПИК-ПИК) < 10 МГц: ± 0,1 дБ
≥10 МГц ~ < 50 МГц: ± 0,2 дБФаза - 360º ~ + 360º, разрешение 0,01º Прямоугольный сигнал Время нарастания / спада, тип,
при ≤ 2 ВПИК-ПИК, 50 Ом≤ 3 нс Выброс, тип, при 0 дБм и f > 1 кГц < 5 % Джиттер (СКЗ), тип, при 0 дБм и f> 1 кГц 200 пс Фаза - 360º ~ + 360º, разрешение 0,01º Пилообразный сигнал Нелинейность, тип (1 кГц, 1 ВПИК, симметрия 100 %, в диапазоне амплитуд 10-90 % < 0,1 % от пиковой мощности Симметрия от 0 до 100 % Фаза - 360º ~ + 360º, разрешение 0,01º Импульсный сигнал Длительность импульса от 9 нс ~ период импульса – 9 нс (ограничена текущей частотой установки) Разрешение 100 пс или 5 бит Коэффициент заполнения 0,01 % ~ 99,99 % Время нарастания/спада 3 нс~0,625*период импульса Время задержки в непрерывном режиме 0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)] Выброс, тип (0 дБм, f >1 кГц) < 5 % Джиттер, тип (СКЗ) 0 дБм, >1 кГц 200 пс Фаза - 360º ~ + 360º, разрешение 0,01º Шум Тип Белый шум Произвольная форма Время нарастания / спада, тип
при ≤ 1 ВПИК-ПИК≤ 5 нс Джиттер (СКЗ), тип 0 дБм, f >1 кГц 200 пс Фаза - 360º ~ + 360º, разрешение 0,01º Гармоники Порядок гармоник ≤ 20 Тип гармоник последовательные гармоники, смешанные гармоники Амплитуда гармоник настраивается для каждой гармоники индивидуально Фаза гармоник настраивается для каждой гармоники индивидуально Выходные параметры Амплитуда (50 Ом) 1 мВПИК-ПИК ~ 10 ВПИК-ПИК Амплитуда (высокий импеданс) 2 мВПИК-ПИК ~ 20 ВПИК-ПИК Точность установки амплитуды ±(1 % от значения настройки +2 мВПИК-ПИК) (50 Ом)
±(1 % от настройки +5 мВПИК-ПИК) (высокий импеданс)Разрешение по амплитуде 0,1 мВПИК-ПИК, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше Единицы установки амплитуды Vpp，Vrms，dBm，V Диапазон смещения ±5 ВПИК-ПИК(AC+DC)（50 Ом）
±10 ВПИК-ПИК(AC+DC)（высокий импеданс)Точность смещения ± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (В ПИК-ПИК) (50 Ом)
± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (В ПИК-ПИК) (высокий импеданс)Разрешение смещения 1 мВ или 4 бит Выходное сопротивление 50 Ом ± 1 % Защита от перегрузки Модуляция Типы поддерживаемой модуляции AM, FM, PM, ASK, FSK, PSK, PWM, SUM АМ несущая синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) источник модуляции внутренний, внешний форма сигнала внутренней модуляции синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна глубина модуляции 0 %~120 % модулирующие частоты внутренней модуляции 1 мГц~1 МГц ЧМ несущая синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) источник модуляции внутренний, внешний форма сигнала внутренней модуляции синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна модулирующие частоты внутренней модуляции 1 мГц~1 МГц ФМ несущая синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) источник модуляции внутренний, внешний форма сигнала внутренней модуляции синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна модулирующие частоты внутренней модуляции 1 мГц~1 МГц фаза 0 º ~ + 360º, разрешение 0,01º ASK, FSK, PSK несущая синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) источник модуляции внутренний, внешний модулирующие частоты внутренней модуляции 1 мГц~1 МГц количество позиций 2 ШИМ несущая импульсный сигнал источник модуляции внутренний, внешний форма сигнала внутренней модуляции синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна модулирующие частотывнутренней модуляции 1 мГц~1 МГц ширина заполнения 0 %~49,99 % периода импульса SUM (добавление к выходному сигналу дополнительного сигнала) несущая Синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) источник суммирования (для добавления) Синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала диапазон суммирования 0 %~100 % от заданного значения размаха сигнала
(ВПИК-ПИК)Пакетные последовательности Несущая Синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока) Количество пакетов 1 ~ 1000000 или без ограничений Период пакета 4 мкс ~ 8000 с Фаза пакета - 360º ~ + 360º, разрешение 0,01º Задержка 0 ~ 20 с Источник Внешний триггер Синхронизация Внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер Характеристики развёртки Тип Линейная, логарифмическая, ступенчатая Несущая Синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) Время сканирования 1 мс ~ 250000 с Частота запуска/остановки Соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) Время удержания/возврата 0 ~ 3600 с Направление Вверх, вниз Источник синхронизации Внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем Метка Задний фронт синхросигнала (программируется) Характеристики дискретизации Частота дискретизации 1 мквыб/с ~ 312,5 Мвыб/с Точность частоты дискретизации 10-6 выб/с Разрешение частоты дискретизации 1 мквыб/с или 12 бит Глубина записи сигнала 32 точки/канал ~ 2 Мточек/канал (8 Мточек/канал – опционально) Количество сигналов 64 Количество циклов 0 ~ 256 Негармонические искажения (1,25 Гвыб/с, 1 ВПИК-ПИК) < - 60 дБн Режим фильтрации Нормальный, пошаговый, интерполяция Частотомер Измеряемый параметр Частота, период, длительность положительного/
отрицательного импульса, коэффициент заполненияВходной импеданс 50 Ом ± 2 %, 1 МОм ± 5 % Точность подсчёта
в диапазонах частот0~250 МГц: 7 разрядов
250 MГц~500 МГц: 6 рязрядовУровень срабатывания триггера 0 В Развязка по входу 50 Ом: DC
1 MОм: AC/DCВходная амплитуда 50 Ом - 100 мВПИК-ПИК ~ 2 ВПИК-ПИК 1 MОм - 500 мВПИК-ПИК ~ 5 ВПИК-ПИК (В AC+DC) Критический уровень входного сигнала (уровень разрушения входа) 50 Ом 4 ВПИК-ПИК 1 MОм 5 ВПИК-ПИК Диапазоны измеряемых частот 50 Ом DC ~ 250 МГц 250 МГц ~ 500 МГц 1 MОм DC ~ 250 МГц Эффективная частота сигнала 50 Ом DC ~ 500 МГц 1 MОм DC ~ 250 МГц (DC развязка) Подавление высоких частот 60 кГц (только для нагрузки 1 МОм) Разъём BNC, задняя панель Параметры дополнительных входов/выходов Вход внешней модуляции диапазон входных сигналов ASK, FSK, PSK: 3,3 В логический уровень
AM, FM, PM, PWM: ± 5 В полный диапазондиапазон входных частот DC~100 кГц（1 Мвыб/с） входное сопротивление 10 кОм ± 10 % Вход внешней синхронизации/стробируемый пакетный вход уровень TTL совместимый импеданс 10 кОм ± 10 % рабочий фронт передний/задний (опционально) минимальная ширина импульса 100 нс диапазон задержки триггера 0 ~ 20 с разрешение задержки триггера 100 пс или 5 цифр джиттер (СКЗ) от входа триггера до выхода сигнала, пакетный режим 1,5 нс Выход синхронизации уровень TTL-совместимый выходное сопротивление 50 Ом ± 5% джиттер тип (СКЗ, непрерывный сигнал) 1,5 нс Вход опорной частоты импеданс 1 кОм развязка AC уровень входных сигналов 100 мВПИК-ПИК ~ 5 ВПИК-ПИК допустимый разброс входного сигнала (более-блокировка) 10 МГц ± 100 Гц Выход опорной частоты импеданс 50 Ом развязка AC уровень входных сигналов, тип 1,2 ВПИК-ПИК Общие характеристики Тип дисплея 7” сенсорный экран цветного изображения 1024 х 600 Выход на рабочий режим не менее 20 минут Электропитание USB PD 15 В, 3А Потребляемая мощность не более 45 Вт Рабочий диапазон температур от 0 °C до +40 °C Габариты 266 х 165 х 80 мм Вес 1,78 кг (в упаковке 2,78 кг) Интерфейсы связи LAN 1 штук, задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C Web Control IP-адрес USB Host 1 штук, передняя панель USB Device 1 штук, задняя панель, поддержка протокола TMC -
Комплект поставки DG821 Pro
№ Наименование Количество 1 Генератор сигналов 1 канал до 25 МГц DG821 Pro 1 -
