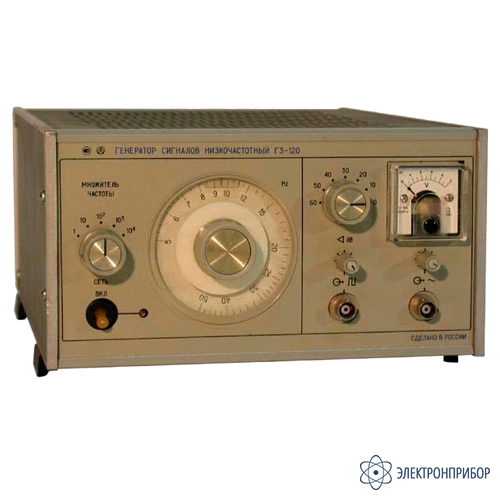

Г3-120 — генератор сигналов

Код товара: 47524
  • 9710-84

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      9710-84

    Описание генератора сигналов Г3-120:

    Малогабаритный портативный RС-генератор Г3-120 с плавной установкой частоты в пределах каждого из пяти поддиапазонов для жестких условий эксплуатации. Частота генератора Г3-120 может быть синхронизирована внешним сигналом произвольной формы. Жесткие условия эксплуатации. Возможность питания от источника постоянного тока.

  • Технические характеристики генератора сигналов Г3-120:

    Параметр Значение
    Диапазон частот 5 Гц - 500 кГц (5 поддиапазонов)
    Пределы допускаемой основной погрешности частоты ±(3+30/f)%
    Пределы допускаемой основной погрешности выходного напряжения ±6 (20 Гц - 500 кГц)%
    ±10 (5 - 20 Гц)%
    Коэффициент гармоник 0,3 (20 - 200 Гц)%
    0,1 (200 Гц - 20 кГц)%
    0,5 (2О - 200 кГц)%
    1(200 - 500 кГц)
    Нестабильность частоты ±2*10-3 f до 200 кГц;
    5*10-3 f до 500 кГц (за 15 мин);
    2*10-2 f (за 3 ч)
    Параметры сигнала прямоугольной формы амплитуда: 5 В (600 Ом),
    скважность: 2,
    длительность фронта и среза: 50 нс
    Потребляемая мощность, В*А при питании от сети переменного тока: 40 В*А,
    при питании от, источника постоянного тока (с преобразователем): 50 В*А
    Питание 220±22 В, 50±О,5 Гц или 220±11 В, 400± +28 -12Гц
    Масса генератора 5 кг
    Масса преобразователя 2 кг
    Габариты генератора 232х134х323 мм
    Габариты преобразователя 191х106х147 мм

  • Комплект поставки Г3-120

    № Наименование Количество
    1 Генератор сигналов Г3-120 1
