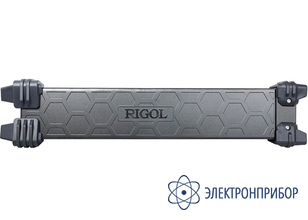

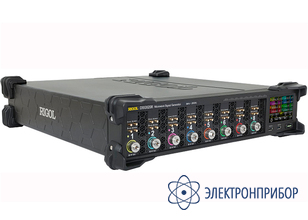

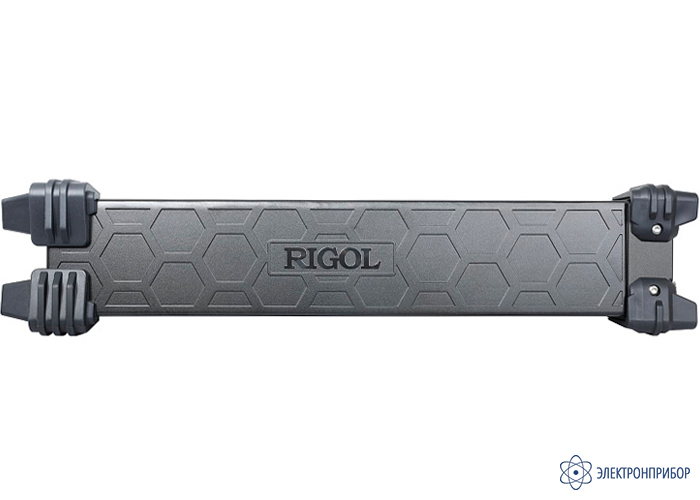

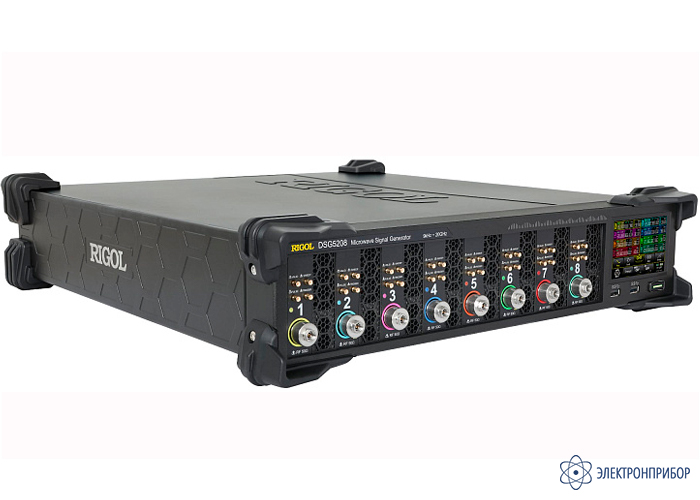

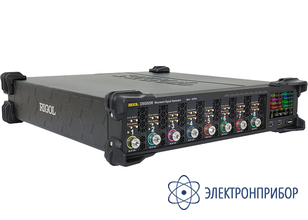

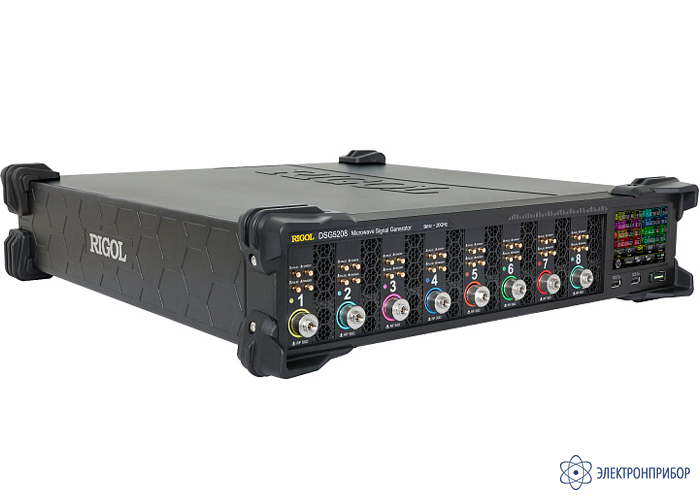

DSG5122 — генератор СВЧ-сигналов до 12 ГГц 2 канала

Код товара: 85715
  • 98322-26

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98322-26 до 21.04.2031

    • Производитель

      RIGOL, Китай

    • Артикул

      00000237401

    Назначение генератора СВЧ-сигналов до 12 ГГц 2 канала DSG5122:

    DSG5122 предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.

    Применение DSG5122:

    • разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий;
    • автоматизированное тестирование;
    • функциональное тестирование;
    • лабораторные исследования;
    • испытания на ЭМС.

    Особенности генератора СВЧ-сигналов до 12 ГГц 2 канала DSG5122:

    • 2-х канальное устройство для формирования фазокогерентных сигналов;

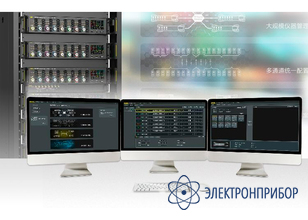

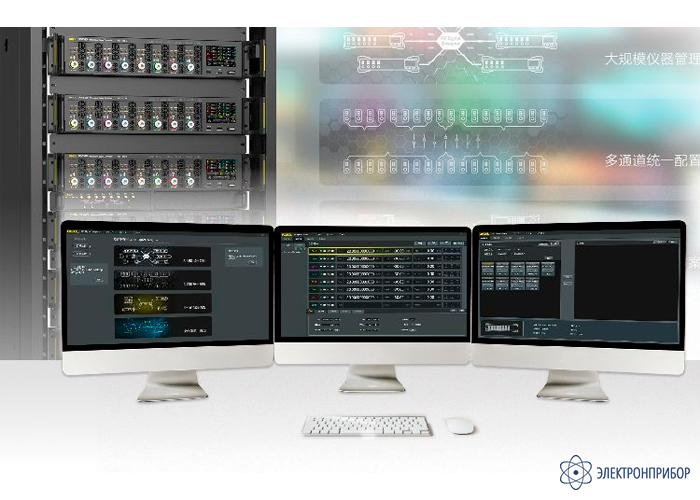

    • возможность установки нескольких устройств в измерительную стойку;
    • высокая межканальная синфазность < 1° на 10 ГГц, шаг перестройки фазы 0,01°;
    • высокая скорость переключения: < 3 мс;
    • максимальная выходная мощность: до 13 дБм (номинально);
    • точность установки амплитуды: < 0,5 дБ;
    • частотный диапазон выходного сигнала: от 9 кГц до 12 ГГц;
    • точность установки частоты: 0,01 Гц;
    • динамический диапазон выходного сигнала: от -30 дБм до +13 дБм;
    • уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
    • аналоговая модуляция (АМ/ЧМ/ФМ);
    • импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
    • все типы модуляции поддерживают внутренние и внешние источники;
    • высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
    • интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.

    Описание генератора СВЧ-сигналов до 12 ГГц 2 канала DSG5122:

    Rigol DSG5122 — 2-х канальный генератор СВЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 12 ГГц с выходной мощностью до 20 мВт.

    Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

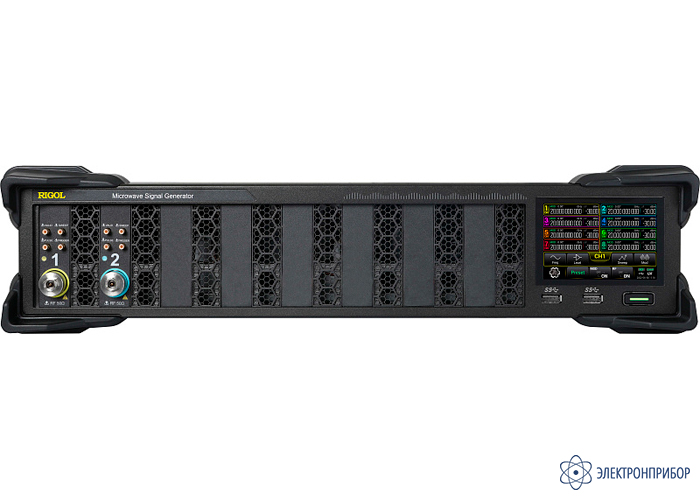

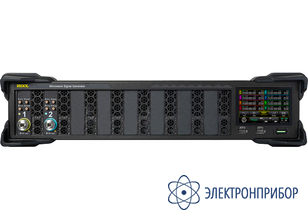

    Генератор сигналов Rigol DSG5122 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.

    Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

    Устройство оснащается встроенным сенсорным дисплеем, диагональю 3,5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

  • Технические характеристики генератора СВЧ-сигналов до 12 ГГц 2 канала DSG5122:

    Параметр Значение
    Количество выходных каналов 2
    Диапазон частот от 9 кГц до 12 ГГц
    Разрешение 0,01 Гц
    Скорость установки < 3 мс (типовое)
    Фазовый сдвиг настраиваемый, с шагом 0,01°
    Фазовая стабильность между каналами
    Фазовая стабильность между каналами f = 10 ГГц, температурные колебания ≤ 1°C: ±1°
    Внутренний источник опорной частоты
    Частота опорного генератора 10 МГц
    Точность калибровки ≤ 0,1 ppm
    ≤ 10 ppb (с опцией OCXO-D08)
    Температурная стабильность, 25°C (диапазон от 0°C до 50°C) < 0,5 ppm
    < 5 ppb (с опцией OCXO-D08)
    Скорость старения < 1 ppm/год
    < 30 ppb/год (с опцией OCXO-B08)
    Выход внутреннего опорного генератора:
    - частота
    - уровень
    - интерфейс
    10 МГц
    от +5 дБ до +10 дБ
    BNC (розетка)
    Вход для внешнего опорного генератора:
    - частота
    - уровень
    - максимальная девиация
    - интерфейс
    10 МГц
    от 0 дБ до +10 дБ
    ±1 ppm
    BNC (розетка)
    Выход/вход синхронизации опорной частоты:
    - частота
    - уровень
    - интерфейс
    4,8 ГГц
    от -3 дБм до +3 дБм
    SMA (розетка)
    Установка фазы
    Диапазон девиации фазы ±180°
    Разрешение 0,01°
    Параметры спектра генерируемых сигналов
    Гармонические искажения (непрерывный режим) 10 МГц ≤ f ≤ 4 ГГц выходной уровень:
    ≤ +10 дБм    		 < -30 дБн
    4 ГГц < f ≤ 10 ГГц
    < -50 дБн
    10 ГГц < f ≤ 12 ГГц выходной уровень:
    ≤ +7 дБм    		 < -30 дБн
    Субгармонические искажения (непрерывный режим) 11,3 ГГц < f ≤ 12 ГГц < -60 дБн, < -70 дБн (типовое)
    Негармонические искажения (непрерывный режим, уровень
    > -10 дБм, отстройка > 10 кГц)    		 1 МГц ≤ f ≤ 1,5 ГГц
    1,5 ГГц < f ≤ 2,825 ГГц
    2,825 ГГц < f ≤ 5,65 ГГц
    5,65 ГГц < f ≤ 11,3 ГГц
    11,3 ГГц < f ≤ 12 ГГц    		 < -60 дБн, < -70 дБн (типовое)
    < -70 дБн, < -75 дБн (типовое)
    < -64 дБн, < -69 дБн (типовое)
    < -58 дБн, < -63 дБн (типовое)
    < -52 дБн, < -57 дБн (типовое)
    Фазовый шум SSB (непрерывный режим, измерительная полоса 1 Гц, отстройка от несущей 10 кГц) f = 1 ГГц
    f = 2 ГГц
    f = 4 ГГц
    f = 10 ГГц    		 < -130 дБн/Гц, < -133 дБн/Гц (типовое)
    < -120 дБн/Гц, < -123 дБн/Гц (типовое)
    < -114 дБн/Гц, < -117 дБн/Гц (типовое)
    < -108 дБн/Гц, < -111 дБн/Гц (типовое)
    Общие искажения (непрерывный режим, уровень +10 дБм, отстройка от несущей 10 МГц, измерительная полоса 1 Гц) 50 МГц ≤ f ≤ 1 ГГц
    1 ГГц < f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 < -140 дБн/Гц
    < -135 дБн/Гц
    < -130 дБн/Гц
    Выходной уровень
    Минимальный выходной уровень 9 кГц ≤ f ≤ 100 кГц
    100 кГц ≤ f < 2 МГц
    2 МГц ≤ f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 нормированное:
    -
    -30 дБм
    -30 дБм
    -30 дБм    		 устанавливаемое:
    -30 дБм
    -30 дБм
    -30 дБм
    -30 дБм
    Максимальный выходной уровень 9 кГц ≤ f < 100 кГц
    100 кГц ≤ f < 2 МГц
    2 МГц ≤ f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 нормированное:
    -
    +5 дБм
    +13 дБм
    +13 дБм    		 устанавливаемое:
    +10 дБм
    +15 дБм
    +25 дБм
    +20 дБм
    Разрешение 0,01 дБ
    Абсолютная неопределенность уровня
    Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации в диапазонах частот:
    100 кГц ≤ f ≤ 1,5 ГГц
    1,5 ГГц < f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 нормированное:
    ±0,7 дБ
    ±0,9 дБ
    ±1,1 дБ    		 типовое:
    ±0,5 дБ
    ±0,5 дБ
    ±0,9 дБ
    Развязка между каналами
    Частота:
    9 кГц ≤ f < 4 ГГц
    4 ГГц ≤ f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 развязка между каналами при выходном уровне мощности 0 дБм:
    > 85 дБ (типовое)
    > 80 дБ (типовое)
    > 75 дБ (типовое)
    КСВН
    Частота:
    10 МГц ≤ f ≤ 3 ГГц
    3 ГГц < f ≤ 6 ГГц
    6 ГГц < f ≤ 10 ГГц
    10 ГГц < f ≤ 12 ГГц    		 в температурном диапазоне от 20°C до 30°C, выходной уровень < 0 дБм:
    ≤ 1,8 (номинальное)
    ≤ 2 (номинальное)
    ≤ 1,8 (номинальное)
    ≤ 2,2 (номинальное)
    Максимальная отраженная мощность
    Максимальная отраженная мощность
    10 МГц < f ≤ 12 ГГц    		 максимальное напряжение DC 0 В
    10 МГц < f ≤ 12 ГГц 0,5 Вт
    Перестройка по частоте
    Вид пошаговая развертка, развертка по списку
    Режим однократный, непрерывный
    Диапазон в пределах всего рабочего диапазона частот
    Форма треугольная и пилообразная
    Шаг изменения линейный или логарифмический
    Количество точек от 2 до 1001
    Время ожидания от 5 мс до 100 с
    Запуск авто, ручной, внешний, по шине (USB, LAN)
    Перестройка по мощности
    Вид пошаговая развертка, развертка по списку
    Режим одиночный, непрерывный
    Диапазон в пределах всего рабочего динамического диапазона
    Форма треугольная и пилообразная
    Диапазон полный динамический диапазон
    Шаг изменения линейный
    Количество точек от 2 до 1001
    Время ожидания от 5 мс до 100 с
    Запуск авто, ручной, внешний, по шине (USB, LAN)
    Модуляция
    Совместимость типов модуляции
    АМ ЧМ ФМ ИМ
    АМ - о о △
    ЧМ о - × о
    ФМ о × - о
    ИМ △ о о -
    Примечание: о - совместимость, × - несовместимость, △ - совместимость с ограниченной AM при одновременном использовании с ИМ.
    Амплитудная модуляция (опция DSG5000-AMD)
    Источник внутренний, внешний
    Глубина от 0% до 100%
    Разрешение 0,1%
    Точность установки при F н ≤ 1,5 ГГц, F mod = 1 кГц,
    m < 30%, уровень = 0 дБм    		 < 4% от установленного значения + 1%
    Искажения при F н ≤ 1,5 ГГц, F mod = 1 кГц,
    m < 30%, уровень = 0 дБм    		 < 3% (типовое)
    Неравномерность АЧХ при m < 80%, от DC/10 Гц до 100 кГц < 3 дБ (номинальное)
    Частотная модуляция (опция DSG5000-AMD)
    Источник внутренний, внешний
    Максимальная девиация при f ≤ 1,5 ГГц 2 МГц (номинальное)
    Разрешение < 0,1% от девиации или 1 Гц (в зависимости от того, что больше)
    Точность установки при f ≤ 1,5 ГГц, f mod = 1 кГц, внутренний источник < 2% от установленного значения + 20 Гц
    Искажения при f ≤ 1,5 ГГц, f mod = 1 кГц, девиация = 50 кГц < 2% (типовое)
    Неравномерность АЧХ от DC/10 Гц до 100 кГц: < 3 дБ (номинальное)
    Фазовая модуляция (опция DSG5000-AMD)
    Источник внутренний, внешний
    Максимальная девиация при f ≤ 1,5 ГГц 5 рад (номинальное)
    Разрешение < 0,1% от девиации или 0,01 рад (в зависимости от того, что больше)
    Точность установки при f ≤ 1,5 Гц, f mod = 1 кГц, внутренний источник < 1% от установленного значения + 0,1 рад
    Искажения при f ≤ 1,5 ГГц, f mod = 1 кГц, девиация = 5 рад < 1% (типовое)
    Неравномерность АЧХ от DC/10 Гц до 100 кГц < 3 дБ (номинальное)
    Импульсная модуляция (опция DSG5000-PUL)
    Источник внутренний, внешний
    Коэффициент вкл/выкл: f ≤ 6 ГГц
    6 ГГц < f ≤ 11 ГГц
    f > 11 ГГц    		 > 80 дБ (типовое)
    > 70 дБ (типовое)
    > 60 дБ (типовое)
    Время нарастания/спада (10% / 90%) < 50 нс, 20 нс (типовое)
    Частота следования импульсов от DC до 1 МГц
    Импульсный генератор
    Режим работы одиночный импульс
    Период следования импульсов диапазон от 40 нс 170 с;
    разрешение 10 нс
    Ширина импульса диапазон от 10 нс (170 с - 10 нс);
    разрешение 10 нс
    Задержка запуска диапазон от 10 нс 170 с;
    разрешение 10 нс
    Режим запуска авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
    Генератор импульсных последовательностей (опция DSG5000-PUG)
    Количество импульсов от 1 до 2047
    Длительность импульсов от 20 нс до 170 с
    Повторение от 1 до 256
    Входные/выходные разъемы

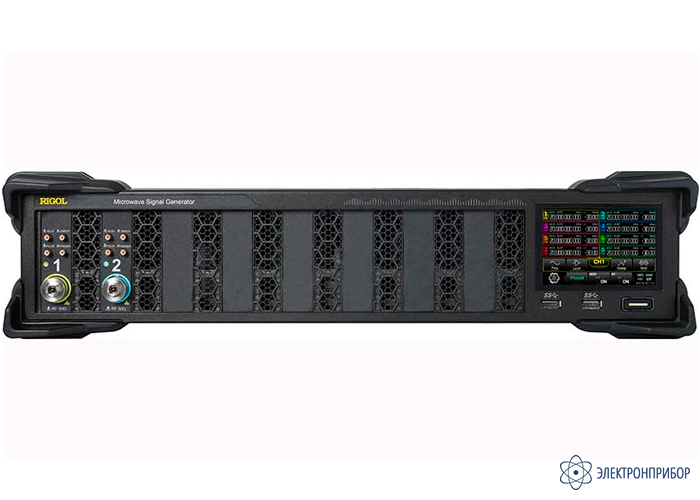

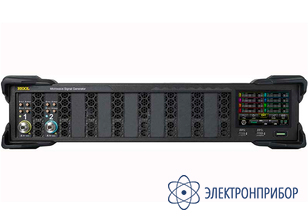

    Передняя панель
    РЧ-выход:
    - импеданс
    - тип разъема
    50 Ом (номинальное)
    3,5 мм вилка
    Вход внешнего запуска:
    - импеданс
    - тип разъема
    - логический уровень
    - разъем
    1 кОм (номинальное)
    SMB вилка
    3,3 В TTL
    BNC (розетка)
    Выход сигнала достоверности:
    - тип разъема
    - выходное напряжение
    SMB вилка
    0 В / 3,3 В (номинальное)
    Импульсный вход/выход:
    - импеданс
    - входное/выходное напряжение
    - тип разъема
    50 Ом (номинальное)
    0 В / 3,3 В (номинальное)
    SMB вилка
    Выход сигнала развертки:
    - тип разъема
    - выходное напряжение
    SMB вилка
    0 - 10 В (номинальное)

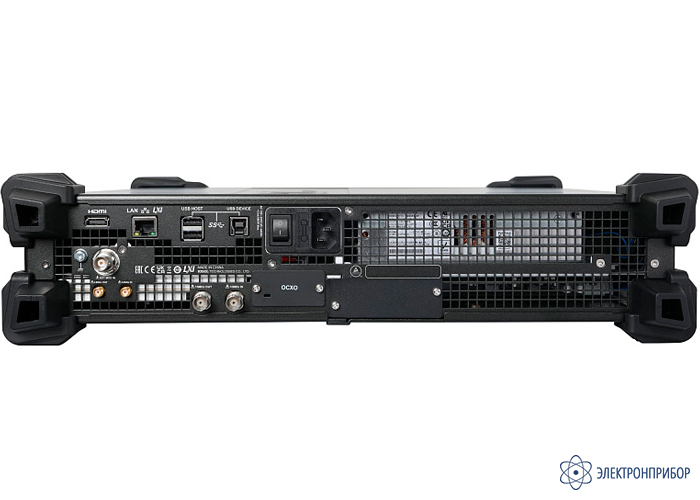

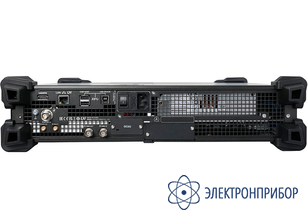

    Задняя панель
    Вход внешнего модулирующего сигнала:
    - импеданс
    - развязка
    - чувствительность
    - тип разъема
    100 кОм / 600 Ом / 50 Ом
    AC / DC
    1 В пик для заданной глубины
    BNC гнездо
    Вход внешнего генератора опорной частоты 10 МГц:
    - импеданс
    - тип разъема
    50 Ом
    BNC гнездо
    Выход внешнего генератора опорной частоты 10 МГц:
    - импеданс
    - тип разъема
    50 Ом
    BNC гнездо
    Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц:
    - импеданс
    - тип разъема
    50 Ом
    SMA гнездо
    Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц:
    - импеданс
    - тип разъема
    50 Ом
    SMA гнездо
    Коммуникационные интерфейсы
    USB 3.0 HOST:
    - тип разъема
    - протокол
    - количество
    A вилка
    3.0
    4 (2 на передней панели и 2 на задней панели)
    USB 3.0 DEVICE:
    - тип разъема
    - протокол
    B вилка
    TMC
    LAN:
    - тип разъема
    - протокол
    RJ-45
    10/100/1000Base-T, LXI-C
    HDMI:
    - тип разъема
    - протокол
    A вилка
    HDMI 1.4
    Дисплей
    Тип TFT LCD
    Разрешение 480 x 320
    Диагональ 3,5 дюйма
    Расширенные возможности поддержка HDMI
    Сохранение данных
    Виды поддерживаемых устройств внутренняя энергонезависимая память, USB
    Хранение данных:
    - внутренняя энергонезависимая память
    10 ГБ
    Электропитание
    Входное напряжение, AC 100...240 В
    Частота входного напряжения 45...440 Гц
    Потребляемая мощность (со всеми включенными опциями) < 650 Вт
    Общие характеристики
    Рабочий диапазон температур от 0°C до 50°C
    Габариты 435 х 88 х 486,3 мм (без накладок, с разъемом);
    459 х 112 х 511 мм (с накладками)
    Вес < 14 кг

  • Комплект поставки DSG5122

    № Наименование Количество
    1 Генератор СВЧ-сигналов до 12 ГГц 2 канала DSG5122 1
