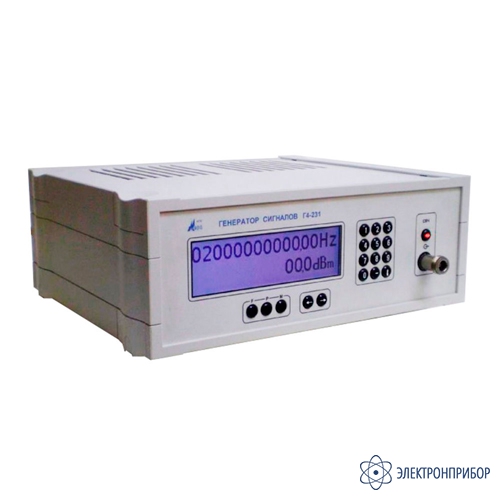

Г4-231 — генератор

Код товара: 57182
  • 50194-12

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      50194-12 до 28.04.2022

      Можно поверить!
      Тип поверки: первичная

    Назначение генератора Г4-231:

    Генератор Г4-231 предназначен для применения в качестве источника стандартного сигнала в диапазоне частот 1,0 ГГц – 10 ГГц при регулировке, ремонте и поверке радиоизмерительной аппаратуры различного назначения, а также для использования в качестве встраиваемого источника сигнала в сложных автоматизированных радиоизмерительных системах.

  • Технические характеристики генератора Г4-231:

    Параметр Значение
    Рабочий диапазон частот 1,0… 10 ГГц
    Минимальный шаг перестройки по частоте 0,01 Гц
    Погрешность установки частоты Не более ± 5×10-8fн, где fн - несущая частота генератора
    Нестабильность частоты В интервале температур (0… +55) °С не более ±5×10-8;
    за сутки не более ± 5×10-10;
    за год не более ±5×10-8
    Фазовый шум при отстройке от несущей На 10 Гц (1.0 ГГц – 8.0 ГГц): не более -60 дБн/Гц;
    на 10 Гц (8.0 ГГц – 10.0 ГГц): не более -55 дБн/Гц;
    на 1 кГц не более -70 дБн/Гц
    Максимальная мощность выходного сигнала Не менее 14 дБм
    Диапазон регулировки выходной мощности Встроенным аттенюатором 14 ÷- 60 дБм;
    с внешним аттенюатором из комплекта поставки: -16 ÷- 90 дБм
    Шаг установки выходной мощности (для всех режимов) 0,1 дБм
    Относительная нестабильность уровня выходной мощности за 15 минутный интервал Не более ± 0,2 дБм
    Погрешность установки уровня выходной мощности 14 дБм в рабочем диапазоне частот Не более ± 0,6 дБм
    Погрешность установки выходного уровня Не более ± (0,2+ 0,03∙P) дБм
    Режим внутренней и внешней амплитудно-импульсной модуляции С длительностью импульса 0,1 мкс ÷ 0,5 с;
    скважностью Q ÷ 2;
    периодом следования 0,2 мкс ÷ 1,0 с
    Погрешность установки длительности следования модулирующих импульсов Не более ± (0,05+0,001∙τ)мкс
    Погрешность установки периода следования модулирующих импульсов Не более ± (0,05+0,001∙Т)мкс
    Затухание между радиоимпульсами > 40 дБ
    Режим линейной частотной модуляции С периодом 100 мкс ÷ 500 мс;
    минимальный шаг установки периода - 1 мкс;
    погрешность установки периода не более 0,01∙Туст
    Девиация в диапазоне 1,0-1,25 ГГц От 1,25кГц – 1,25МГц с минимальным шагом 10Гц
    Девиация в диапазоне 1,25-2,25 ГГц От 2,25кГц – 2,5МГц с минимальным шагом 10Гц
    Девиация в диапазоне 5,0-10 ГГц От 10кГц – 10МГц с минимальным шагом 10Гц
    Погрешность установки величины девиации частоты Не более 0,01∙∆F Гц
    Интерфейс USB 1.1 и RS-232
    Возможность работы от внешнего опорного генератора Частотой 10МГц, амплитудой 1,0В на нагрузке 50 Ом
    Нормальные условия эксплуатации
    Температура окружающего воздуха 23 ±3 °С
    Относительная влажность 65 ±15 %
    Атмосферное давление От 630 до 795 мм ртутного столба
    Напряжение питающей сети 220 ±22 В, 50 ±2 Гц
    Рабочие условия эксплуатации
    Температура окружающего воздуха От 5 до 40 °С
    Относительная влажность До 90 % при температуре 30 °С
    Атмосферное давление От 630 до 800 мм ртутного столба
    Напряжение питающей сети 220 ±22 В, 50 ±2 Гц
    Общие характеристики
    Время обеспечения требуемых параметров и характеристик в полном объеме Через 15 минут с момента включения
    Непрерывная работа Не менее 24 ч при сохранении электрических параметров в пределах установленных норм
    Средняя наработка на отказ Не менее 20000 ч
    Гамма-процентный ресурс Не менее 20000 ч при γ = 90 %
    Гамма-процентный срок службы прибора Не менее 15 лет при γ = 80 %
    Гамма-процентный срок сохраняемости Для отапливаемых хранилищ при γ = 80 % не менее 10 лет;
    для неотапливаемых хранилищ при γ = 80 % не менее 5 лет
    Мощность, потребляемая от сети питания при номинальном напряжении Не более 40 ВА
    Габаритные размеры генератора 317 х 288 х 132 мм
    Масса генератора Не более 5 кг
    Масса прибора в потребительской таре Не более 7 кг

  • Комплект поставки Г4-231

    № Наименование Количество
    1 Генератор Г4-231 1
    2 Кабель RS232 1
    3 Кабель соединительный USB A-B 1
    4 Кабель соединительный ВЧ 7/3,04 - 7/3,04 1
    5 Кабель К10 1
    6 Вставка плавкая ВП2Б-1В 1А 250 В сетевая 2
    7 Шнур соединительный сетевой 1
    8 Аттенюатор резистивный 30 дБ 1
    9 Упаковка для хранения 1
    10 Руководство по эксплуатации 1
    11 Формуляр 1
