SMA100B — генератор сигналов
Код товара: 52634-
-
Гарантия
36 месяцев
-
Межповерочный интервал
36 месяцев
-
Госреестр СИ РФ
68980-20 до 24.03.2025
-
Производитель
-
Артикул
1419.8888.02
Назначение генератора сигналов SMA100B:
Генератор ВЧ и СВЧ сигналов SMA100B обеспечивает бескомпромиссно лучшие характеристики. Прибор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен решать самые требовательные контрольно-измерительные задачи для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.
С генератором SMA100B больше не придется искать компромисс между высокой выходной мощностью и чистотой сигнала. Для удовлетворения специфических тре- бований под различные варианты применения, и без того великолепные характеристики базовой модели могут быть улучшены с помощью опций. Можно выбрать три уровня однополосного фазового шума и три уровня выходной мощности (стандартный, высокая мощность и сверхвысокая мощность). Помимо обычных ВЧ-сигналов генератор способен формировать сверхчистый тактовый сигнал для тестирования ЦАП/АЦП.
Удобство использования SMA100B проявляется в каж- дой детали. Гибкий форм-фактор высотой 2 HU или 3 HU позволяет использовать прибор не только на рабочем сто- ле, но и в автоматизированных системах. Модели высотой 3 HU имеют больший размер дисплея и множество разъемов на передней панели. Графический интерфейс сенсорного экрана отображает не только все необходимые параметры на- строек, но и контекстно-зависимые интерактивные справки.
Особенности генератора сигналов SMA100B:
- Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц (в режиме расширенного диапазона до 72 ГГц);
- Превосходный однополосный фазовый шум –152 дБн (тип.) при 1 ГГц и –132 дБн (тип.) при 10 ГГц (в каждом случае при отстройке 10 кГц);
- Практически отсутствует широкополосный шум (–162 дБн (изм.) при 10 ГГц и отстройке 30 МГц);
- Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот;
- Исключительно низкий уровень гармоник;
- Самый современный графический интерфейс с сенсорным экраном.
Описание генератора сигналов SMA100B:
Сигналы высочайшей чистоты
Для тестирования и измерения параметров ВЧ-компонентов и систем необходим чистый испытательный сигнал. Классические методы требуют, чтобы характеристики этого сигнала как минимум на порядок превосходили характеристики исследуемой системы или устройства. В противном случае мы рискуем получить недостоверные результаты.
Как известно, фазовый шум – один из важнейших критериев оценки качества любого источника сигнала. Есть различия между фазовым шумом на ближних отстройках, фазовым шумом с типичной отстройкой от несущей 10 кГц или 20 кГц и дальним, т.е. широкополосным фазовым шумом с типичной отстройкой от несущей более 10 МГц.
Для достижения наивысших показателей, при разработке генератора SMA100B, каждая из этих областей была тщательно проработана. Для удовлетворения всевозможным требованиям, великолепные стандартные характеристики сигнала несколькими опциями можно еще больше улучшить. Опция высококачественного термостатированного кварцевого генератора SMAB-B1H (OCXO) позволяет получить уровень фазового шума на ближних отстройках, причем с заметно лучшей температурной и временной стабильностью. Фазовый шум вблизи от несущей может быть дополнительно улучшен с помощью опции SMAB-B710. Она будет незаменима, например, при необходимости обнаружения РЛС медленно движущихся объектов (при малом доплеровском сдвиге частоты принимаемого отраженного сигнала). Предельным решением станет опция сверхнизкого фазового шума SMAB-B711, устанавливающая новые стандарты за счет исключительно низкого уровня фазового и широкополосного шума во всем диапазоне отстроек.
Высокий уровень выходной мощности
Возможность генерации чистого и точного сигнала с высоким уровнем мощности дает несколько преимуществ:
- Позволяет выполнять тестирование в предельных режимах или нестандартных условиях;
- Позволяет использовать более простую схему (можно обойтись без внешних усилителей и связанных с ними систем коммутации);
- Позволяет компенсировать потери в автоматизированных измерительных системах и затухание сигналов в длинных кабелях (при тестировании антенн или спутниковых систем).
В конечном итоге преимуществом применения генератора сигналов с большой выходной мощностью является снижение стоимости, размера и веса испытательной системы. Инженерами компании успешно была решена трудная задача получения мощного сигнала без ухудшения других параметров. В генераторе SMA100B можно получить три уровня выходной мощности: стандартный, высокая мощность (опция SMAB-K31/-K33) и сверхвысокая мощность (опция SMAB-B32/-B34). В результате, прибор на 6 ГГц генерирует сигнал мощностью до 38 дБмВт (тип.), прибор на 18 ГГц свыше 30 дБмВт (тип.), а модели на 20 ГГц до 28 дБмВт (тип.).
Уже в стандартной комплектации генераторы оснащены электронным ступенчатым аттенюатором. Генераторы также обладают высокой точностью и малым временем установки уровня. Контролировать точность и воспроизводимость уровня (в том числе и для компенсации потерь в кабелях) можно подключив датчик мощности к передней панели прибора.
Автоматизированные испытательные системы

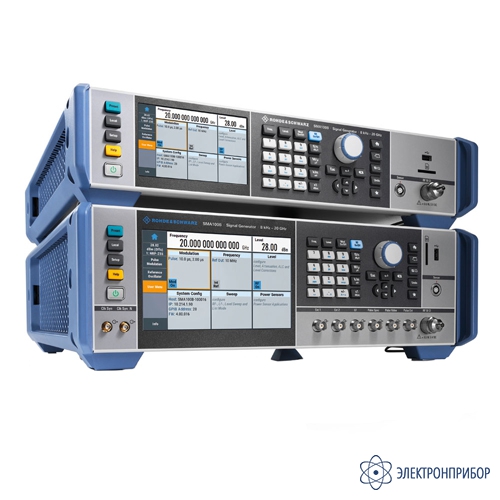

Гибкий форм-фактор генератора SMA100B дает возможность заказывать его как высотой корпуса 2, так и 3 единицы (HU), даже при полном оснащении. Эта особенность наверняка пригодится и при размещении прибора и на рабочем столе, и особенно, при использовании его в автоматизированных испытательных системах с ограниченным пространством. Модели высотой 3 HU имеют больший размер дисплея и множество разъемов на передней панели.
С опций SMAB-K703 генератор комплектуется Входом/ Выходом опорного сигнала со сверх низким шумом 100 МГц и 1 ГГц. Для устаревших измерительных систем замена оборудования аналогичными современными приборами может оказаться довольно сложной задачей. Генератор SMA100B позволяет эмулировать широкий диапазон устаревших генераторов, не только производства Rohde&Schwarz, но и таких производителей, как Keysight, Agilent, HP, Anritsu и т.д. В результате SMA100B могут быть встроены в устаревшие системы без существенных изменений ПО, заметно увеличив при этом время безотказной работы, снизив стоимость владения и удлинив срок службы тестовой системы
Пользовательский интерфейс
Графический интерфейс пользователя с сенсорным экраном высокого разрешения делает генератор SMA100B очень эргономичным и практичным в использовании. На основном экране в понятном виде отображаются все необходимые параметры и информация. Часто используемые пункты меню могут быть добавлены в меню пользователя, так что все необходимые настройки можно будет открывать из одного меню. Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию. В ней подробно описаны все параметры и меню настройки, указаны диапазоны настройки и приведены соответствующие команды дистанционного управления. Помимо самих команд SCPI в приборе также имеется регистратор макросов SCPI с генератором кода, который используется для автоматической регистрации ручных настроек и создания выполняемого сценария MATLAB.
-
-
Технические характеристики генератора сигналов SMA100B:
Параметр Значение Диапазон частот SMAB-B103 от 8 кГц до 3 ГГц SMAB-B106 от 8 кГц до 6 ГГц SMAB-B112 от 8 кГц до 12,75 ГГц SMAB-B120 от 8 кГц до 20 ГГц Разрешающая способность по частоте 0,001 Гц Время установки частоты < 1,5 мс (< 4,5 мс с опцией SMAB-B711) Старение опорного генератора ≤ 1·10-7 / год (≤ 3·10-8 / год, с опцией SMAB-B1H/-B710/-B711) Вход для внешней опорной частоты
(тип разъема BNC (розетка))стандартно 10 МГц с опцией SMAB-K703 10 МГц, 100 МГц с опцией SMAB-K704 10 МГц, 1 МГц-100 МГц Разрешающая способность входной опорной частоты с опцией SMAB-K704 0,1 Гц Выход для внутренней опорной частоты
(тип разъема BNC (розетка))стандартно синус 10 МГц с опцией SMAB-K703 синус 10 МГц, 100 МГц с опцией SMAB-K704 синус 10 МГц Вход / Выход опорного сигнала 1 ГГц со сверх низким шумом
(опция SMAB-K703, тип разъема SMA (розетка))Входная частота 1 ГГц Выходная частота синус 1 ГГц Широкополосный шум (внутренний опорный сигнал) отстройка 10 МГц, полоса 1 Гц < –164 дБн, –168 дБн (тип.) Вход для электронной подстройки внутреннего опорного сигнала тип разъема BNC (розетка) Диапазон напряжений от -10 В до +10 В Гарантированный (типовой) уровень мощности выходного сигнала SMAB-B103/-B106 стандартно от -127 дБмВт до +19 дБмВт (+20 дБмВт тип.) с опцией SMAB-K31 от -127 дБмВт до +25 дБмВт (+30 дБмВт тип.) с опцией SMAB-K31 и -B32 от -127 дБмВт до +30 дБмВт (+38 дБмВт тип.) SMAB- B112/-B120 стандартно от -127 дБмВт до +18 дБмВт (+19 дБмВт тип.) с опцией SMAB-K33 от -127 дБмВт до +23 дБмВт до 6 ГГц (+26 дБмВт тип.) +20 дБмВт до 20 ГГц (+24 дБмВт тип.) с опцией SMAB-K33 и -B34 от -127 дБмВт до +28 дБмВт до 6 ГГц (+33 дБмВт тип.) +24 дБмВт до 20 ГГц (+28 дБмВт тип.) Время установки уровня < 1,5 мс Чистота спектра Гармонические составляющие SMAB-B103/-B106 < –60 дБн (10 МГц ≤ f ≤ 6 ГГц), -70 дБн (тип.) SMAB-B112/-B120 < –55 дБн (10 МГц ≤ f ≤ 20 ГГц), -65 дБн (тип.) Негармонические составляющие f = 1 ГГц, > 10 кГц от несущей < –92 дБн с опцией SMAB--B711 < –100 дБн Однополосный фазовый шум (несущая 1 ГГц) Стандартно (отстройка 20 кГц) < –135 дБн, –139 дБн (тип.) с опцией -B709 (отстройка 10 кГц) < –140 дБн с опцией -B710(N) (отстройка 10 кГц) < –140 дБн, –145 дБн (тип.) с опцией -B711(N) (отстройка 10 кГц) < –147 дБн, –152 дБн (тип.) Поддерживаемые виды модуляции АМ (опция SMAB-K720) Глубина модуляции от 0% – 100%, разрешение 0,01% Scan АМ (опция SMAB-K721) Максимальное ослабление > 60 дБ, 70 дБ (тип.), Разрешение по амплитуде 0,01 дБ ЧМ (опция SMAB-K720) Максимальная девиация: 160 МГц (high bandwidth), 1,6 МГц (low noise) ФМ (опция SMAB-K720) Максимальная девиация: 16 рад. (high bandwidth), 4 рад. (low noise) ИМ (опция SMAB-K22) Стандартно-внешняя модуляция (с опцией –К23 внутренняя+внешняя) Отношение сигнал/пауза > 80 дБ Время нарастания/спада < 10 нс, 5 нс (тип.) Минимальная длительность импульса < 20 нс Источники аналоговой модуляции Внутренний генератор Диапазон частот Синус: 0,1 Гц – 1 МГц Многофункциональный генератор (опция SMAB-K24) НЧ (LF)-генератор 1 Синус 10 МГц, импульсный, треугольный, трапецеидальный 1 МГц НЧ (LF)-генератор 2 Генератор шума Полоса: 100 кГц – 10 МГц Импульсный генератор (опция SMAB-K23) Режимы Единичный / двойной импульс Период импульсов 20 нс – 100 с Длительность импульсов 5 нс – 100 с Серия/ пачка импульсов (Pulse Train)
(опция SMAB-K27)Количество пачек до 2047 Количество импульсов в пачке до 65’535 Синтезатор дифференциальных тактовых сигналов
(опция SMAB-B29)Типы сигналов дифф. прямоугольный, синус, CMOS, несим. синус Диапазон частот до 3 ГГц (до 6 ГГц с опц. -K722) Интерфейсы LAN, USB, GPIB (опция SMAB-B86) Дисплей Диагональ 5 дюймов (для моделей 2 HU),
7 дюймов (для моделей 3 HU)Разрешение 800 × 480 Питание Сеть переменного тока: 100-240 В, 50-60 Гц Потребляемая мощность 300 Вт (измер.) Габаритные размеры (Ш-В-Г), мм 445-108-472 (для моделей высотой 2 HU),
445-152-472 (для моделей высотой 3 HU)Масса 14,4 кг (для моделей высотой 2 HU), 19 кг (для моделей высотой 3 HU) -
Комплект поставки SMA100B
№ Наименование Количество 1 Генератор сигналов SMA100B 1 2 Кабель питания 1 3 Краткое руководство 1 -
