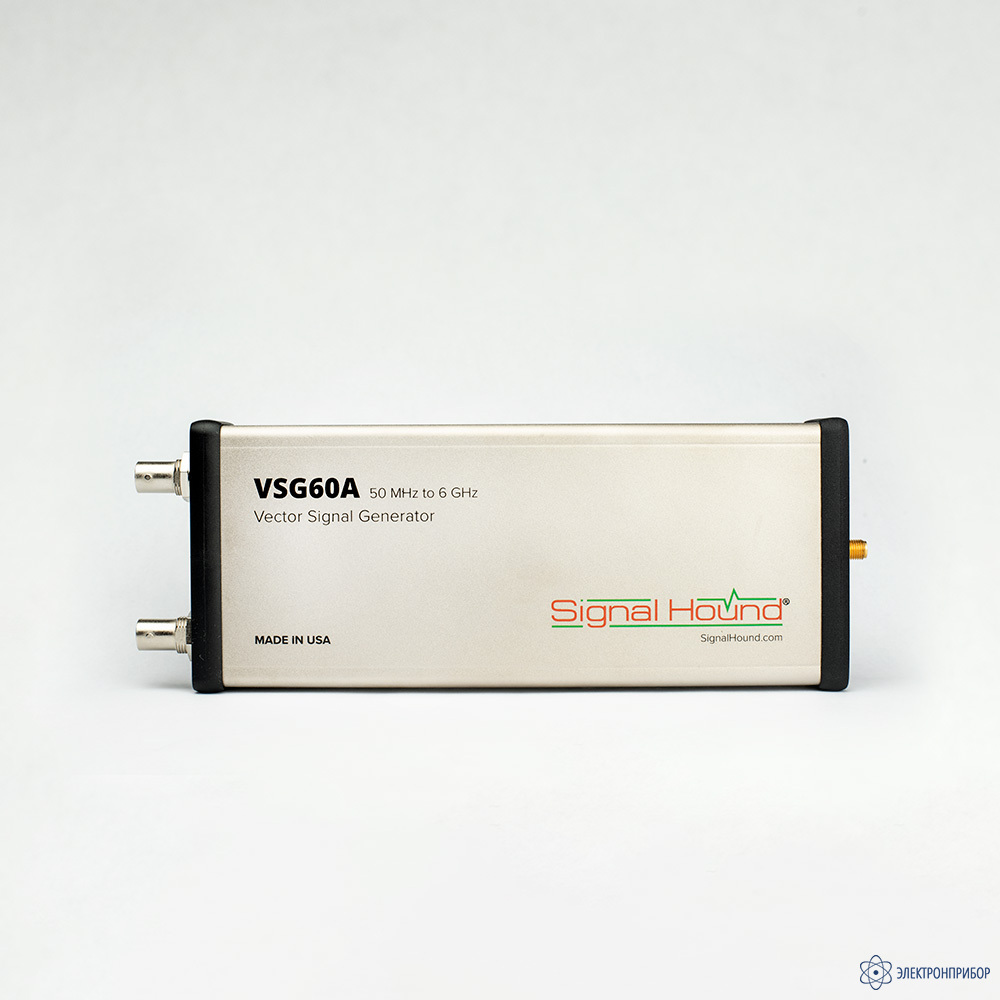

Signal Hound VSG60A — генератор сигналов

Код товара: 73635

  • Описание генератора сигналов Signal Hound VSG60A:

    Signal Hound VSG60A имеет низкий фазовый шум, высокую скорость переключения 200 мкс, что позволяет проводить тестирование со скачкообразной перестройкой частоты.

    Двойной 14-разрядный ЦАП работает на 2-х или 3-х символьной скорости I/Q с использованием цифровой передискретизации для обеспечения ровной и чистой характеристики.

    Доступные типы модуляции: LTE, 802.11a/n/ac/ax, Bluetooth LE, пользовательские OFDM, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, AWGN каналы, Ramp/Chirp, Stepped sweep, Multi-tone, Pulse, FM, AM, CW, Arbitrary/Custom.

    Используйте API для непрерывной передачи пользовательских данных I/Q на Signal Hound VSG60A с произвольной частотой дискретизации до 51,2 MSPS. Используйте выход внешнего триггера для синхронизации нескольких приборов для сложных измерительных систем. Воспользуйтесь входом временной базы 10 МГц для обеспечения координации частоты между всем лабораторным оборудованием.

    Особенности генератора сигналов Signal Hound VSG60A:

    • векторный ВЧ генератор;
    • полоса пропускания I/Q-модулятора 40 МГц;
    • фазовый шум < -125 дБн/Гц (отстройка на 10 кГц от несущей 1 ГГц);
    • диапазон рабочих температур 0...50 °С;
    • диапазон частот: 50 МГц - 6 ГГц;
    • диапазон амплитуд: от -55 дБм до +7 дБм;
    • может использоваться от -85 дБм до +10 дБм со снижением производительности;
    • произвольная частота дискретизации I/Q от 12,5 к/с до 51,2 MSPS;
    • передача осциллограмм практически любого размера с ПК или ноутбука;
    • амплитуда, баланс смесителя и смещение по постоянному току корректируются по частоте и температуре;
    • цифровая передискретизация в ПЛИС, фильтрация базового диапазона и фильтрация гармоник во всем рабочем диапазоне.
    • питание от USB;
    • мощное программное обеспечение и API в комплекте;
    • типичный EVM: 0,3% (несущая 1 ГГц, 1 MSPS QAM16, альфа 0,35, повышенный косинус);
    • внешний вход 10 МГц и выход триггера.

  • Технические характеристики генератора сигналов Signal Hound VSG60A:

    Параметр Значение
    Количество каналов 1
    Частотный диапазон от 50 Гц
    Частотный диапазон до 6 ГГц
    Опорный генератор (погрешность установки частоты) ±1×10-6
    Выходной уровень (минимум) -55 дБм
    Выходной уровень (максимум) 7 дБм
    Выходной импеданс (Ом) 50
    Виды модуляции AM, ЧМ, ФМ, ИМ, IQ
    ГКЧ да
    Интерфейс USB

  • Комплект поставки Signal Hound VSG60A

    № Наименование Количество
    1 Генератор сигналов Signal Hound VSG60A 1
