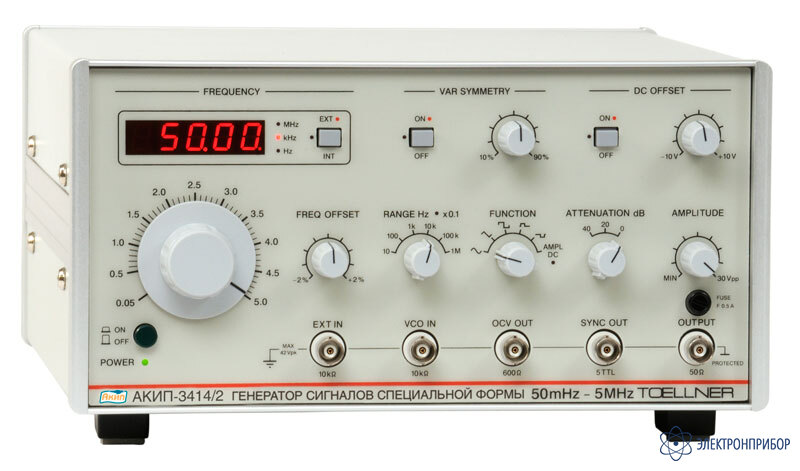

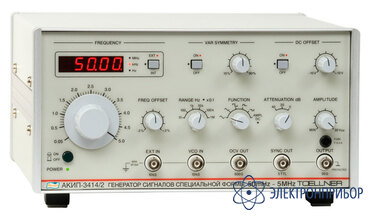

АКИП-3414/2 — генератор сигналов специальной формы

Код товара: 39489

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератора сигналов специальной формы АКИП-3414/2:

    • Функциональный генератор (2 в 1: генератор + усилитель);
    • 1 выходной канал;
    • Диапазон частот: 0,05 Гц – 5 МГц;
    • Высокое выходное напряжение 30 Впик-пик;
    • Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
    • Режим усилителя (вход внешнего сигнала);
    • Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
    • Встроенный частотомер;
    • Защита выхода от обратных напряжений;
    • Компактный размер, алюминиевый корпус.

  • Технические характеристики генератора сигналов специальной формы АКИП-3414/2:

    Параметр Значение
    АКИП-3414/1 АКИП-3414/2
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Частотный диапазон 0,5 Гц – 5 МГц для всех сигналов 0,05 Гц – 5 МГц для всех сигналов
    Смещение частоты ± 2 %
    Погрешность установки частоты ± 2 е.м.р. (<5% от полной шкалы в используемом масштабе)
    Выходной уровень 10 мВпик-пик - 3 0 Впик-пик
    15 В пик-пик в импульсе
    Выходное сопротивление 50 Ом
    Защита выхода Предохранитель от обратного напряжения ≤ 120 В
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Диапазон (AC + DC) ±10 В
    СИНУСОИДА
    Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) < 0,5 % для частот < 100 к Гц
    < 5 % для частот < 5 М Гц
    ПРЯМОУГОЛЬНИК
    Время нарастания/спада < 28 нс
    Выброс < 5 %
    Скважность 10% - 90% 10% - 90% (в диапазоне до 500 кГц)
    Усиление 17 дБ, от DC до 5 МГц
    Суммарные гармонические искажения < 0,2 % для частот < 100 к Гц при Ri = 10 кОм
    ТРЕУГОЛЬНИК
    Нелинейность < 1% для частот < 100 к Гц
    ИМПУЛЬС
    Время нарастания/спада < 28 нс
    Выброс < 5 %
    ВХОДЫ/ ВЫХОДЫ
    Выход синхронизации Сигнал ТТЛ-уровня, 50 Ом
    Вход внешней модуляции 5 В, изменение частоты 1:1000
    Выход модуляции 0...5 В, изменение частоты 1000:1
    Внешний вход Вход усилителя (U вх. макс. = 15 Вскз) и частотомера
    ЧАСТОТОМЕР
    Диапазон частот < 1 Гц до 30 МГц
    Разрешение 4 или 5 разрядов с автовыбором диапазона
    Погрешность ± 2 е.м.р.
    Чувствительность 150 мВскз при < 10 МГц 250 мВскз при > 10 МГц
    Входное сопротивление 1 МОм, 120 пФ
    Защита входа 15 Вскз
    ЧАСТОТОМЕР
    Напряжение питания ~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА)
    Габаритные размеры 265 × 147 × 280 мм
    Рабочая температура 0...50 °С
    Масса 3,5 кг
    Опции Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503)

  • Комплект поставки АКИП-3414/2

    № Наименование Количество
    1 Генератор сигналов специальной формы АКИП-3414/2 1
    2 Сетевой шнур 1
    3 Соединительный кабель (BNC) 1
    4 Нагрузка 50 Ом 1
    5 Адаптер BNC-гнездо 4 мм 1
    6 Адаптер BNC – штекер 4 мм 1
    7 Тройник BNC 1
    8 Аттенюатор 40 дБ 1
    9 Руководство по эксплуатации 1
