АКИП-3211-F85 — генератор сигналов

Код товара: 71168
  • 91166-24

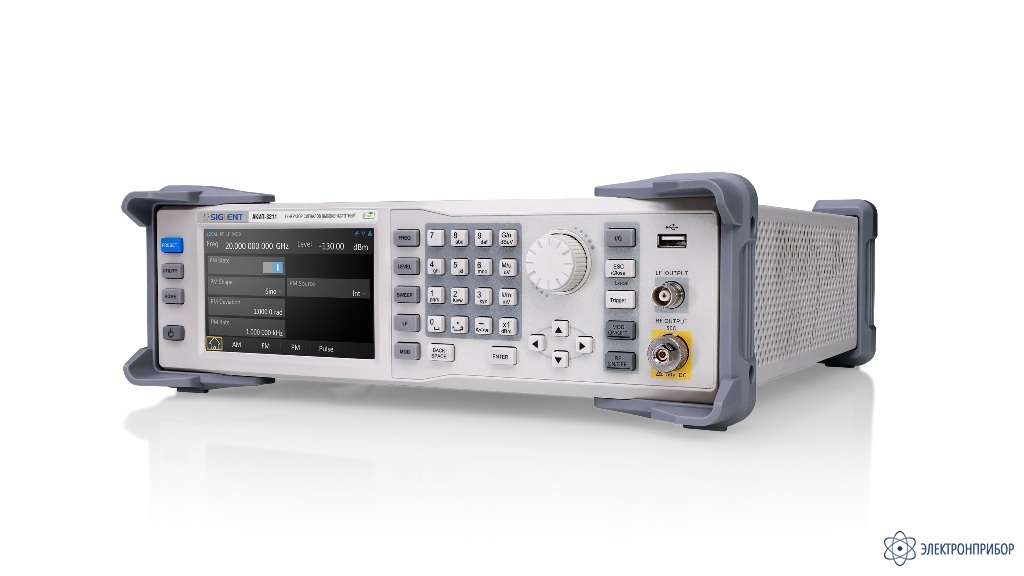

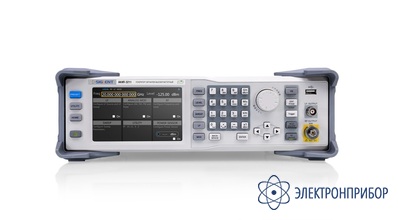

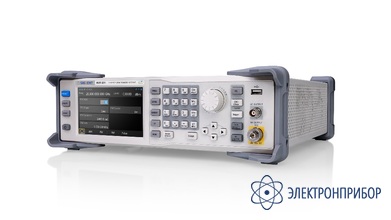

    Генератор сигналов АКИП-3211-F85 Генератор сигналов АКИП-3211-F85 Генератор сигналов АКИП-3211-F85 Генератор сигналов АКИП-3211-F85

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      91166-24 до 30.01.2029

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3211-F85:

    • Диапазон частот ВЧ: 9 кГц … 20 ГГц;
    • Разрешение по частоте 0,001 Гц;
    • Диапазон частот НЧ: 0,01 Гц … 1 МГц;
    • Погрешности установки частоты: ±2×10-7;
    • Выходной уровень: -20 дБм … +25 дБм -130 дБм … +25 дБм с опцией LP;
    • Разрешение по амплитуде: 0,01 дБм;
    • Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц);
    • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
    • Программная опция: генератор последовательностей (пачек) импульсов;
    • Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
    • Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480;
    • Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.

  • Технические характеристики генератора сигналов АКИП-3211-F85:

    Параметр АКИП-3211 АКИП-3211-F85
    Выходная частота
    Диапазон 9 кГц … 13,6 ГГц 9 кГц … 20 ГГц
    Дискретность установки 0,001 Гц
    Пределы допускаемой относительной погрешности установки частоты ±2×10-7
    Есть вход сигнала внешней опорной частоты 10 МГц
    Время установления параметров < 10 мс – АРУ включено
    < 20 мс – АРУ выключено
    Дискретность установки смещения фазы 0,1°
    Масштабный коэффициент (N) 0,25 - 9 кГц ≤ f ≤ 1 МГц
    0,5 - 1 МГц < f ≤ 250 МГц
    0,125 - 250 МГц < f ≤ 500 МГц
    0,25 - 500 МГц < f < 1 ГГц
    0,5 - 1 ГГц ≤ f < 2 ГГц
    1 - 2 ГГц ≤ f ≤ 4 ГГц
    2 - 4 ГГц < f ≤ 8 ГГц
    4 - 8 ГГц < f ≤ 16 ГГц
    8 - 16 ГГц < f ≤ 20 ГГц
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
    9 кГц ≤ f < 100 кГц       -110 … +7 дБм (-110 … +4 дБм)
    100 кГц ≤ f < 1 МГц      -110 … +15 дБм (-110 … +13 дБм)
    1 МГц ≤ f ≤ 4 ГГц       -140 … +26 дБм (-130 … +20 дБм)
    4 ГГц < f ≤ 6 ГГц       -130 … +24 дБм (-120 … +20 дБм)
    Разрешение 0,01 дБ
    Погрешность установки -110…-130 дБм -90 дБм…-110 дБм -40 дБм…-90 дБм -40 дБм…+26 дБм
    9 кГц ≤ f < 100 кГц       ±0,9 дБ ±0,9 дБ ±1,1 дБ
    100 кГц ≤ f ≤ 4 ГГц       ±0,7 дБ ± 0,7 дБ ±1,1 дБ ±1,1 дБ
    4 ГГц < f ≤ 6 ГГц       ±0,7 дБ ±0,7 дБ ±1,1 дБ ±1,2 дБ
    КСВН ALC вкл., температура 20˚С…30˚С.
    ALC – автоматическая регулировка выходной мощности
    ≤1,8 при уровне < 0 дБм
    Защита выхода Максимально допустимое обратное напряжение: 50 Впост
    Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц)
    Плотность фазовых шумов <-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц
    <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
    <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц
    <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц
    Уровень гармонических искажений <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
    Уровень субгармонических искажений <-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
    при отстройке от несущей >10 кГц
    Уровень негармонических искажений <-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм
    <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм
    при отстройке от несущей >10 кГц
    Свипирование частота / уровень (ГКЧ)
    Режим свипирования Шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня Полный диапазон ВЧ выхода
    Режим работы Однократный непрерывный
    Число точек свипирования Шаговый режим: 2 … 65535
    По списку: 2 … 500
    Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
    Источник синхронизации Внешний, внутренний, ручной
    НЧ Выход
    Формы сигнала Синус, прямоугольник, пила/треугольник, DC
    Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)
    0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
    Выходной уровень (50 Ом) 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)
    Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
    Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц.
    Длительность точки: 1 мс … 500 с (разрешение 0,1 мс).
    Источник синхронизации: внешний, внутренний, ручной
    Амплитудная модуляция
    Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
    Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам  ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
    Частота модуляции 10 Гц … 100 кГц
    Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
    Частотная модуляция
    Девиация частоты Макс. N*1 МГц
    Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
    Частота модуляции 10 Гц … 100 кГц
    Коэффициент гармоник ЧМ <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
    Фазовая модуляция
    Девиация фазы N*5 рад
    Разрешение 0,01 рад
    Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
    Частота модуляции 10 Гц … 100 кГц
    Импульсная модуляция (Опция)
    Подавление в паузе >70 дБн  (1 МГц < f ≤ 4 ГГц); >65 дБн  (4 ГГц < f ≤ 6 ГГц)
    Время нарастания/спада ≤50 нс
    Период следования 40 нс …300 с
    Генератор импульсов
    Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
    Период следования 40 нс … 300 с (разрешение: 10 нс)
    Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
    Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
    Источник синхронизации Внешний, внутренний, ручной
    Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
    Генератор пачек импульсов (Опция)
    Число импульсов 1 … 2047
    Число повторений 1 … 65535
    Длительность импульса 20 нс – 300 с
    IQ модуляция
    Внешняя IQ Полоса частот модулирующих сигналов (I или Q)  до 100 МГц
    Полоса частот ВЧ-сигналов до 200 МГц
    Настройки внутреннего генератора IQ сигналов Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ,
    Настройка угла квадратуры ±10°
    I/Q-выходы Импеданс
    Входы / Выход
    Передняя панель
    ВЧ выход N тип (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом

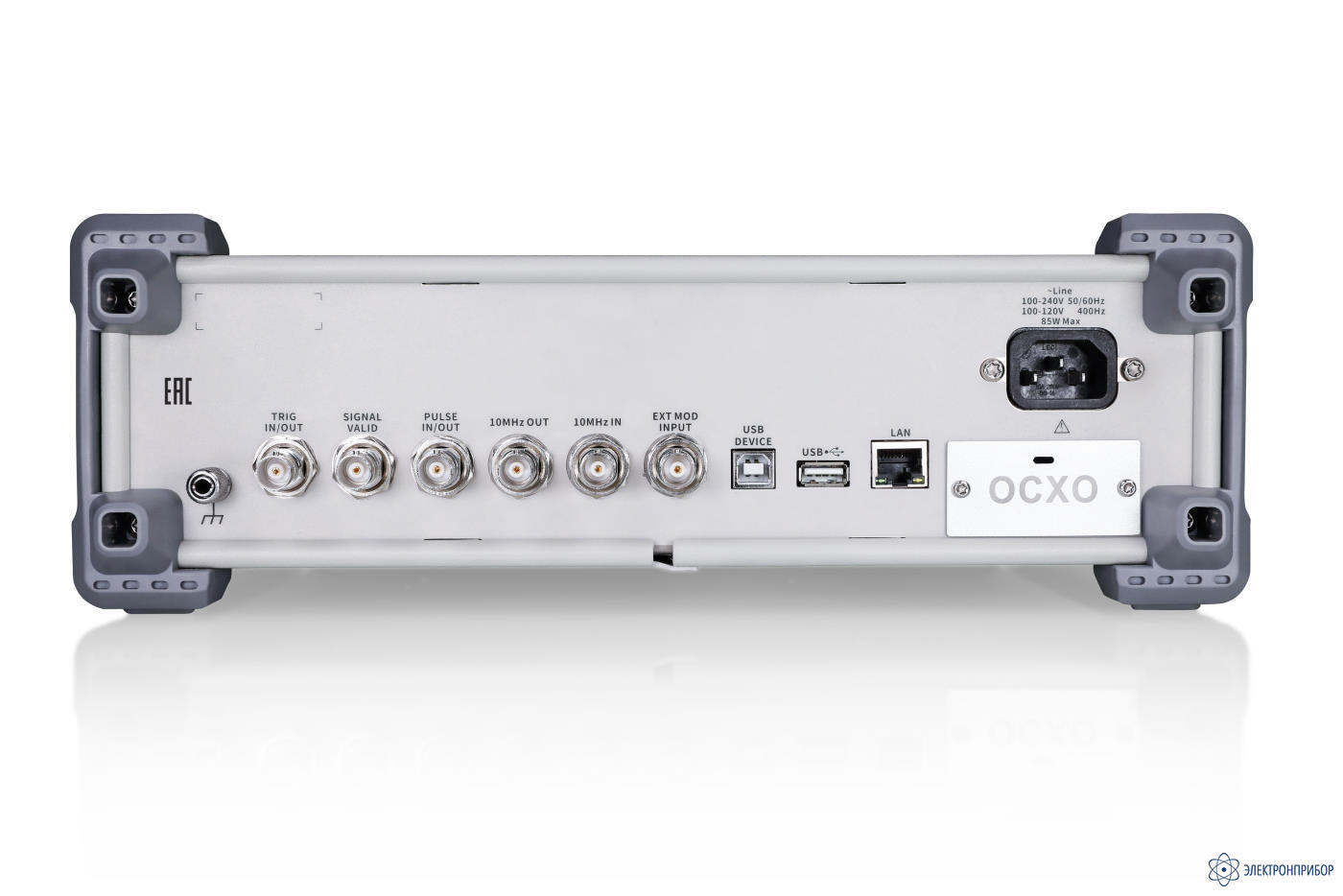

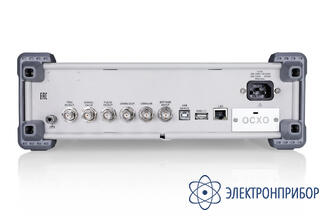

    Задняя панель
    Синхронизация вход/выход BNC тип (мама), 100 кОм
    5 В TTL
    Внеш. модуляция вход BNC тип (мама), высокоомный
    Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм …  +10 дБм
    Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
    Общие данные
    ЖК-дисплей Сенсорный емкостной, диагональ  12,7 см, разрешение: 800 х 480 точек
    Память Встроенная Flash 4 Гб, поддержка USB Flash дисков
    Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
    Частота питающей сети 50/60 Гц – при напряжении питания от 100 до 240 В
    400 Гц – при напряжении питания от 100 до 120 В
    Потребляемая мощность Не более 75 Вт
    Рабочая температура 5…45°С
    Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
    Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
    Масса Не более 6,05 кг

  • Комплект поставки АКИП-3211-F85

    № Наименование Количество
    1 Генератор сигналов АКИП-3211-F85 1
