Генераторы импульсов и сигналов

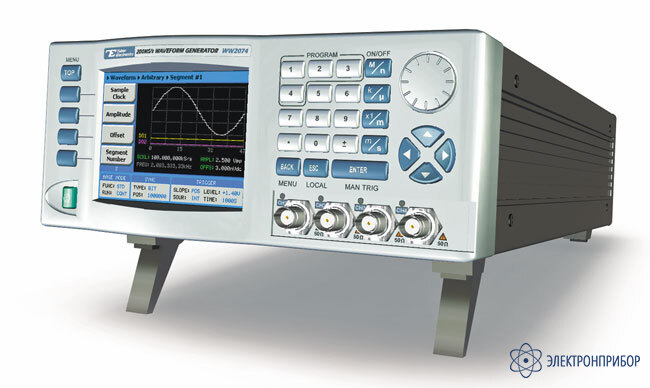

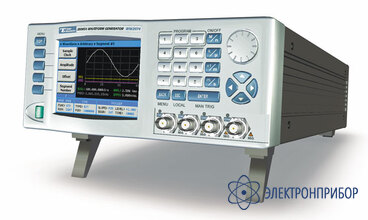

WW2074-1 — генератор

Код товара: 21668
  • 35081-07

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35081-07 до 07.06.2022

    • Производитель

      Tabor, Израиль

    Сертификаты

    Краткие характеристики генератора WW2074-1:

    • Диапазон частот (синус, меандр): 0,1 мГц…80 МГц
    • 4 выходных канала и 4 синхровыхода
    • Разрядность ЦАП 16 бит
    • Амлитуда 10 Впик на нагрузке 50 Ом
    • Частота дискретизации 200 МГц
    • Память 2 Мб на канал
    • Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности
    • Большой цветной ЖК-дисплей (диагональ 3.5 дюймов)
    • Цифровая модуляция: (n)PSK и (n)QAM
    • ПО ArbConnection для формирования сигнала произвольной формы
    • Поддержка синхронной работы нескольких генераторов
    • Интерфейсы ДУ: USB, LAN, GPIB

  • Технические характеристики генератора WW2074-1:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 4
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
    Выходной пиковый уровень на нагрузке 50 Ом 10 мВ – 10 В
    Погрешность уст. частоты (±1x10-6 )
    Постоянное смещение ± 4,995 В
    СИНУСОИДА Частотный диапазон 0,1 мГц – 80МГц
    Погрешность установки уровня на 1 кГц и смещения ±1%
    Неравномерность АЧХ ±1% до 1 МГц
    ± 3% до 10 МГц
    ±5% до 25 МГц
    ±10% до 80 МГц
    Коэффициент гармоник (выходной сигнал 1 В) £-55 дБн до 1МГц
    <-50 дБн до 10 МГц
    <-35 дБн до 50 МГц
    <-28 дБн до 80 МГц
    МЕАНДР Диапазон частот 0,1 мГц – 80 МГц
    Время нараст./спада 4 нс
    ИМПУЛЬС Диапазон частот 0,1 мГц – 80 МГц
    Перестраиваемая длительность, фронт, задержка 0-99,9% от периода (каждый параметр устанавливается отдельно)
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ Диапазон частот 0,1 мГц – 25 МГц
    Полоса шумового сигнала 80 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации и объем памяти 1,5 Гц…200 МГц; 2 Мб на канал
    Разрешение по вертикали 16 бит
    ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов До 16000
    Количество повт. сегментов До 1 миллиона
    Мин. длительность сегмента 500 нс
    МОДУЛЯЦИЯ Виды модуляции PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
    Несущая Синус
    Скорость передачи До 1 МГц
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры; масса 212 x 88 x 415 мм
    Масса 3 кг

  • Комплект поставки WW2074-1

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. Программное обеспечение 1

  • Файлы для WW2074-1

Файлы для WW2074-1
