DG70004 — генератор сигналов произвольной формы

Код товара: 85757

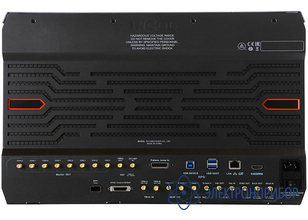

  • Генератор сигналов произвольной формы DG70004 Генератор сигналов произвольной формы DG70004 Генератор сигналов произвольной формы DG70004

    Назначение генератора сигналов произвольной формы DG70004:

    DG70004 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/с, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1,5 Гточек и большим динамическим диапазоном.

    Генератор сигналов DG70004 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала: разработка, производство и измерение параметров электронных компонентов и устройств в производственных и лабораторных целях.

    Применение DG70004:

    • разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
    • функциональное тестирование;
    • лабораторные исследования;
    • область квантовых технологий;
    • образование.

    Особенности генератора сигналов произвольной формы DG70004:

    • частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции);
    • вертикальное разрешение: 16 бит;
    • глубина памяти: до 1,5 млрд точек на каждый канал;
    • динамический диапазон, свободный от паразитных составляющих: -70 дБн;
    • прямой синтез несущей сигналов: до 5 ГГц;
    • максимальная полоса модуляции: до 1,5 ГГц;
    • суммарный джиттер: ниже 10 пспик-пик, случайный джиттер: ниже 350 фсскз;
    • настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с;
    • многоканальная синхронизация, в том числе между приборами;
    • синхронизация с высокой точностью с межканальной повторяемостью ниже 10 пс;
    • генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений;
    • поддержка расширенной последовательности для создания выходных сигналов сложных форм;
    • интерфейсы: LAN, USB 3.0, HDMI;
    • поддержка импорта файлов сигналов из внешней памяти;
    • 15,6-дюймовый сенсорный дисплей с изменяемым углом наклона; дополнительный дисплей — 3,5 дюйма.

    Описание генератора сигналов произвольной формы DG70004:

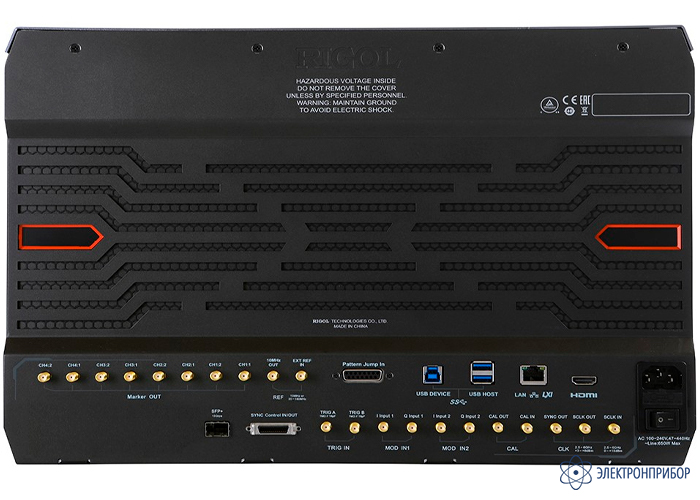

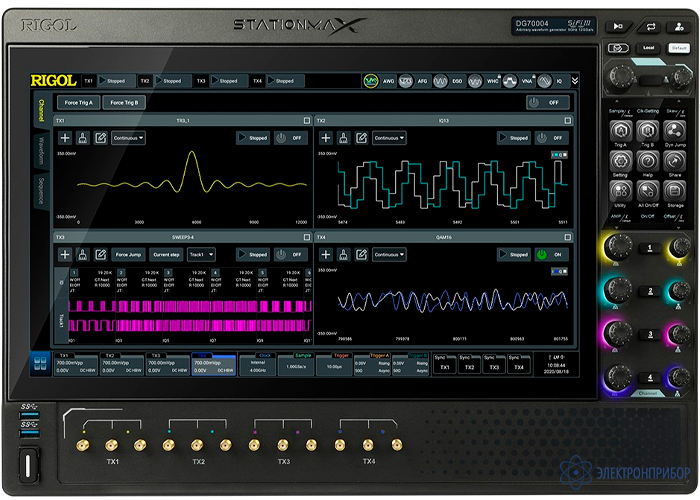

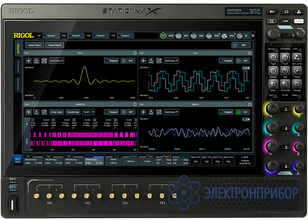

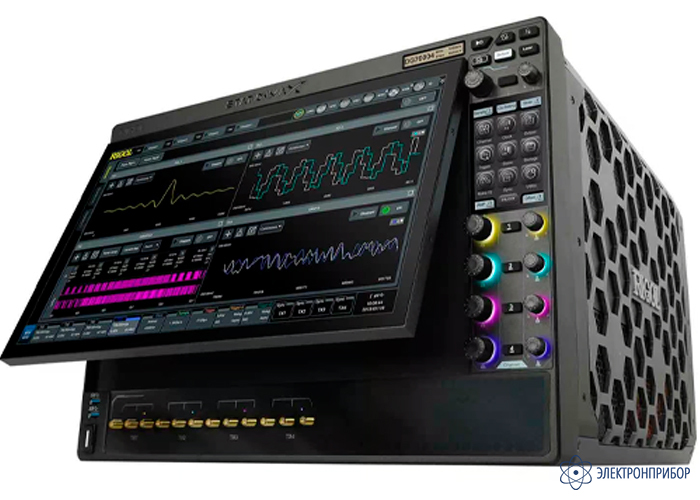

    Генератор сигналов серии DG70004 выполнен в моноблочном корпусе настольного исполнения и имеет 15,6-дюймовый сенсорный экран с изменяемым углом наклона.

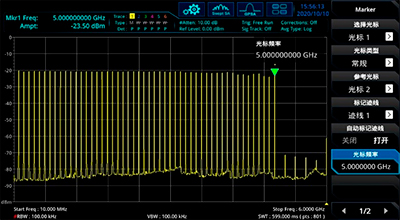

    Частотный диапазон от 0 до 5 ГГц для удовлетворения большого количества приложений. Обеспечивает более широкий диапазон выходной частоты и подходит для большинства радиочастотных испытаний.

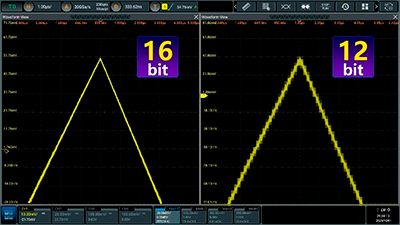

    16-битное вертикальное разрешение, более точное квантование уровня и более высокое качество выходных сигналов. Помимо высокой частоты дискретизации, генератор обеспечивает 16-битное вертикальное разрешение. По сравнению с 12-битным или 14-битным вертикальным разрешением, 16-битное вертикальное разрешение имеет более точное квантование уровня, что обеспечивает высокое качество выходного сигнала.

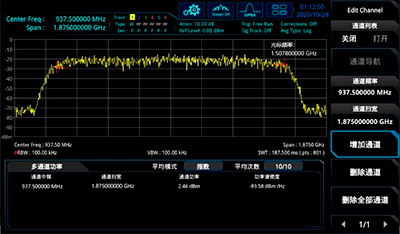

    Поддерживает полосу модуляции до 1,5 ГГц для соответствия множеству новых стандартов широкополосной беспроводной связи. Полоса модуляции до 1,5 ГГц, функции цифрового повышающего преобразования и с помощью модулятора IQ, генератор может формировать различные методы модуляции, такие как 1024QAM/256QAM. В сочетании со встроенным режимом скачкообразной перестройки частоты (минимальный интервал скачкообразной перестройки частоты всего 128 нс) прибор может соответствовать множеству новых стандартов широкополосной беспроводной связи.

    Длина сигнальной таблицы одного канала 1,5 Гбит/канал обеспечивает длинный выходной сигнал с высокой частотой дискретизации. Обеспечивает длину сигнала до 1,5 млрд точек выборки для одного канала, а редактор последовательностей поддерживает до 16 тыс. кадров сигналов и гибкие функции настройки для обеспечения долговременного воспроизведения сигнала и функции последовательностей сигналов.

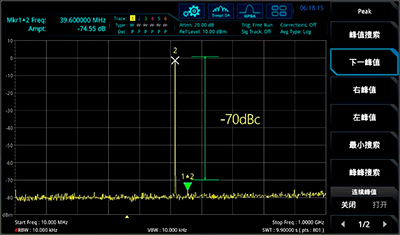

    Гарантия чистого сигнала, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс. Обеспечивает выходной сигнал высокой чистоты, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс, случайный джиттер 350 фс, обеспечивая точный результат тестирования.

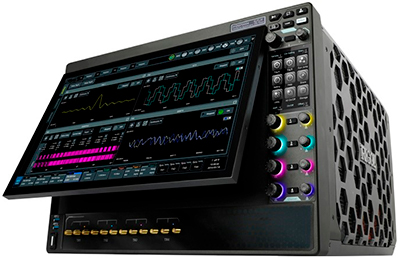

    Большой 15,6-дюймовый экран, угол обзора экрана с электронной регулировкой угла наклона. Благодаря 15,6-дюймовому сенсорному дисплею высокой четкости 2K и дизайну пользовательского интерфейса, инженеры могут выполнять все операции без использования внешнего ПК. Электрически регулируемый угол наклона экрана для удобного управления и редактирования сигналов под разными углами.

    Области применения генератора сигналов произвольной формы DG70004:

    • Квантовые измерения. Квантовые технологии — это инновация в области физики, в которой используются специфические особенности квантовой механики. Для измерений кубитов требуется несколько синхронизированных сигналов, и малая задержка системы запуска генератора.

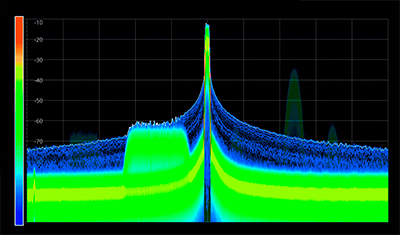

    • Комплексное моделирование электромагнитной среды. Построение сложной, динамически изменяющейся, электромагнитной среды в лабораторных условиях для моделирования ситуации электромагнитного излучения в реальной среде и оценка адаптивности и устойчивости тестируемой системы к сложной электромагнитной среде.
    • Тестирование высокоскоростного интерфейса. Для тестирования требуется, чтобы источник сигнала мог создавать различные тестовые шаблоны и иметь возможности точного и контролируемого ослабления сигнала, чтобы моделировать наихудшие условия, определенные стандартом, и выполнять интенсивные испытания тестируемого устройства.
    • Переменная частота дискретизации 100 выб/с ~ 12 Гвыб/с, восстановление сигнала без искажений. Благодаря новой технологической платформе частоту дискретизации можно регулировать от 100 выб/с до 12 Гвыб/с, а для полного восстановления сигнала можно воспроизводить узкие импульсы длительностью всего от 400 пс.

  • Технические характеристики генератора сигналов произвольной формы DG70004:

    Параметр Значение
    Частота дискретизации 100 выб/с – 12 Гвыб/с
    Количество выходных каналов 4
    Разрешение по вертикали 16 бит (0 маркеров/канал)
    15 бит (1 маркер/канал)
    14 бит (2 маркера/канал)
    Объем памяти форм сигнала 1,5 Гвыб/канал
    Синхронизация между каналами
    Отклонение повторяемости ±10 пс
    Дискретность коррекции времени задержки между каналами 3 пс
    Эффективная выходная частота
    Максимальная выходная частота частота дискретизации/2,5
    Режим формирования сигналов в реальном времени 2 ГГц
    Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции) 4 ГГц
    Аналоговые выходы (Analog Output)
    Выход с развязкой по постоянному току (DC-HBW)
    Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом) 350 мВ пик-пик – 750 мВ пик-пик
    Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом) 700 мВ пик-пик – 1400 мВ пик-пик
    Точность установки амплитуды ±2% (от установленного значения)
    Полоса пропускания по уровню:
    - 3 дБ
    - 6 дБ
    2 ГГц
    4 ГГц
    Смещение (50 Ом относительно GND) ±20 мВ
    Смещение (при дифференциальном выходе) ±40 мВ
    Разрешение смещения 50 мкВ (номинально)
    Точность смещения ±2 мВ
    Нарастание/спад в измеренном диапазоне значений от 20% до 80% < 110 пс (при размахе 700 мВ на несимметричном выходе)
    Выход с развязкой по постоянному току с усилителем (DC AMP)
    Амплитудный диапазон:
    - несимметричный выход (с нагрузкой 50 Ом)
    - дифференциальный выход(с нагрузкой 100 Ом)
    25 мВ пик-пик – 1 В пик-пик
    50 мВ пик-пик – 2 В пик-пик
    Точность установки амплитуды:
    - при значениях ≥ 100 мВ пик-пик
    - при значениях < 100 мВ пик-пик
    ±2%
    ±5%
    Смещение:
    - 50 Ом, относительно GND
    - с развязкой по DC
    ±1 В
    ±2 В
    Точность смещения:
    - несимметричный выход (OutP+OutN/2)
    - диференциальный выход (OutP-OutN)
    ±(2% от смещения + 10 мВ)
    ±20 мВ
    Полоса пропускания по уровню:
    - 3 дБ
    - 6 дБ
    1,3 ГГц
    2,6 ГГц
    Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход) < 180 пс при 1 В пик-пик
    Выход с развязкой по переменному току (AC)
    Выходная мощность -20 дБм ~ +10 дБм
    Точность установки ±0,5 дБ (типовое)
    Смещение ±2 В / 70 мА
    Точность смещения на открытом выходе (без нагрузки) ±(2% от смещения + 20 мВ)
    Полоса пропускания по уровню:
    - 3 дБ
    - 6 дБ
    - 18 дБ
    10 МГц – 2 ГГц
    10 МГц – 4 ГГц
    10 МГц – 5 ГГц
    Количество каналов 4, по 3 SMA разъема на канал на передней панели
    Характеристики во временной области (Time Domain)
    Скорость передачи данных (частота дискретизации/4 отсчета на период) максимум 1,25 Гбит/с
    Джиттер:
    - случайный
    - суммарный
    350 фс среднеквадратичное
    10 пс пик-пик
    Характеристики в частотной области (Frequency Domain)
    КСВН на выходах:
    - DC HBW (в диапазоне DC - 4 ГГц)
    - DC AMP (в диапазоне DC - 2,6 ГГц)
    - AC (в диапазоне DC - 5 ГГц)
    < 1,8
    < 1,8
    < 2
    Интермодуляционные искажения при:
    - 100 МГц ± 1 МГц
    - 1 ГГц ± 1 МГц
    -70 дБн
    -60 дБн
    Динамический диапазон свободный от паразитных составляющих (SFDR)
    DC HBW выход (типовые значения)
    Частота дискретизации DC HBW выход Параметры в полосе пропускания Параметры в смежной полосе частот
    Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц -80 дБн DC – 1,25 ГГц -72 дБн
    DC – 625 МГц DC – 625 МГц -70 дБн -62 дБн
    DC – 1 ГГц DC – 1 ГГц -60 дБн -58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 2,5 ГГц -72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -62 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -68 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -48 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц -42 дБн -42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц -55 дБн -40 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -68 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -48 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц -42 дБн -42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц -55 дБн -40 дБн
    DC AMP выход (типовые значения)
    Частота дискретизации DC AMP выход Параметры в полосе пропускания Параметры в смежной полосе частот
    Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц -80 дБн DC – 1,25 ГГц -72 дБн
    DC – 625 МГц DC – 625 МГц -70 дБн -62 дБн
    DC – 1 ГГц DC – 1 ГГц -60 дБн -58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 2,5 ГГц -72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -62 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -48 дБн
    2 ГГц – 2,6 ГГц 2 ГГц – 2,6 ГГц -44 дБн -44 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -60 дБн -48 дБн
    2 ГГц – 2,6 ГГц 2 ГГц – 2,6 ГГц -44 дБн -44 дБн
    AC выход (типовые значения)
    Частота дискретизации AC выход Параметры в полосе пропускания Параметры в смежной полосе частот
    Измерено в полосе Значение Измерено в полосе Значение
    2,5 Гвыб/с 100 МГц DC – 500 МГц -80 дБн DC – 1,25 ГГц -72 дБн
    DC – 625 МГц DC – 625 МГц -70 дБн -62 дБн
    DC – 1 ГГц DC – 1 ГГц -60 дБн -58 дБн
    5 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 2,5 ГГц -72 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -62 дБн
    DC – 2 ГГц DC – 2 ГГц -58 дБн -58 дБн
    10 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -58 дБн -46 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 2,6 ГГц -46 дБн -42 дБн
    3,5 ГГц – 4 ГГц 2 ГГц – 2,6 ГГц -46 дБн -40 дБн
    12 Гвыб/с 100 МГц DC – 1 ГГц -80 дБн DC – 5 ГГц -60 дБн
    DC – 1,25 ГГц DC – 1,25 ГГц -70 дБн -50 дБн
    DC – 2 ГГц DC – 2 ГГц -58 дБн -46 дБн
    2 ГГц – 3,5 ГГц 2 ГГц – 3,5 ГГц -46 дБн -42 дБн
    3,5 ГГц – 4 ГГц 3,5 ГГц – 4 ГГц -46 дБн -40 дБн
    4 ГГц – 5 ГГц 4 ГГц – 5 ГГц -40 дБн -40 дБн
    Гармонические искажения и фазовый шум (Harmonics and Phase Noise)
    Гармонические искажения при выходном сигнале 500 мВ пик-пик
    Вторая гармоника (на дифференциальном выходе или симметрирующем трансформаторе) 10 МГц – 500 МГц < -62 дБн
    500 МГц – 1 ГГц < -50 дБн
    1 ГГц – 4 ГГц < -30 дБн
    Вторая гармоника (на несимметричном выходе) 10 МГц – 500 МГц < -42 дБн
    500 МГц – 1 ГГц < -40 дБн
    1 ГГц – 4 ГГц < -25 дБн
    Третья гармоника 10 МГц – 500 МГц < -55 дБн
    750 МГц – 1 ГГц < -50 дБн
    1 ГГц – 4 ГГц < -35 дБн
    Гармонические искажения при выходном сигнале 1 В пик-пик
    Вторая гармоника (на дифференциальном выходе или симметрирующем трансформаторе) 10 МГц – 500 МГц < -55 дБн
    500 МГц – 1 ГГц < -45 дБн
    1 ГГц – 2,6 ГГц < -35 дБн
    Вторая гармоника (на несимметричном выходе) 10 МГц – 500 МГц < -38 дБн
    500 МГц – 1 ГГц < -30 дБн
    1 ГГц – 2,6 ГГц < -25 дБн
    Третья гармоника 10 МГц – 500 МГц < -33 дБн
    500 МГц – 1 ГГц < -30 дБн
    1 ГГц – 2,6 ГГц < -25 дБн
    Фазовый шум (Phase Noise)
    Параметр Значение несущей частоты Уровень фазового шума
    Значение плотности фазового шума при отстройке от несущей на 10 кГц 100 МГц -126 дБн/Гц
    1 ГГц -112 дБн/Гц
    2 ГГц -106 дБн/Гц
    4 ГГц -100 дБн/Гц
    Входы (Input)
    Внешний вход системы запуска (Trigger In)
    Количество входов 2
    Полярность положительная и отрицательная
    Импеданс 1 МОм (номинально)
    Диапазон входного напряжения ± 8 В скз (1 МОм)
    Пороговый уровень диапазон – 5В ~ +5В;
    разрешение 0,1 В (номинально)
    Длительность импульса запуска 20 нс
    Максимальная частота следования импульсов запуска 50 МГц
    Чувствительность 500 мВ пик-пик
    Разъем SMA (розетка, на задней панели)
    Внешний вход сигнала модуляции (Modulating Signal Input)
    Количество входов 4
    Мультиплексирование аналоговая модуляция или квадратурная (IQ) модуляция
    Частотный диапазон DC - 100 МГц
    Уровень входного сигнала 1 В пик-пик (полный диапазон)
    Импеданс 50 кОм (номинально)
    Разъем SMA (розетка, на задней панели)
    Внешний вход последовательностей (Pattern Jump Input)
    Входной импеданс 1 кОм
    Входной уровень 3.3 В (LVCMOS)
    Количество направлений 256
    Формирование пакета по спаду (по заднему фронту)
    Время установки строб-импульса 5 нс
    Время удержания строб-импульса 5 нс
    Минимальная длительность импульса 64 нс
    Задержка выхода аналогового канала < 12,500 / частота дискретизации
    Разъем DB15 (розетка, на задней панели)
    Возможности импорта/экспорта форм сигнала (Waveform Capability)
    Импорт файлов с формами сигналов .txt формат файла, поддерживающий код напряжения и нормализованное значение
    .wfm формат файла
    .seq формат файла
    Экспорт файлов с формами сигналов .txt формат файла, поддерживающий код напряжения и нормализованное значение
    .wfm формат файла
    .seq формат файла
    Выход маркера (Marker Output)
    Количество 0 (по умолчанию), 1, 2
    Минимальная длительность импульса 3,2 нс
    Максимальная скорость передачи данных 2,5 Гвыб/с
    Тип несимметричный
    Импеданс 50 Ом (номинально)
    Выход, 50 Ом:
    - окно
    - амплитуда
    - разрешение
    от -0,5 В до 1,75 В
    от 400 мВ до 1,75 В (типовое)
    100 мкВ (номинально)
    Время нарастания (от 20% до 80%) 750 пс
    Контроль задержки ±2 нс
    Разъем SMA (розетка, на задней панели)
    Характеристики последовательностей (Sequencer)
    Последовательность (Sequence) количество шагов на каждую последовательность: 1 – 16384
    Подпоследовательность (Subsequence) количество шагов на каждую подпоследовательность: 2 – 16384
    Сегмент сигнала (Waveform Segment):
    - длина сегмента сигнала
    - минимальная длина сегмента сигнала    		 от 2,4 квыб до 500 Мвыб (1,5 Гвыб – опционально)
    1 выборка
    Выход прямой последовательности (Output Sequence) выполняет шаги последовательности/подпоследовательности в определенном порядке
    Цикличная последовательность (Loop) выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле
    Переход (Jump) Wait: ожидание импульса запуска для начала воспроизведения последовательности;
    Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности;
    Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности;
    Go To: определение следующего шага в последовательности или подпоследовательности для перехода и воспроизведения;
    Pattern Jump: поддержка 256 возможных переходов
    Характеристики опорного генератора (Clock Characteristics)
    Выход генератора опорной частоты 10 МГц
    Уровень выхода +4 дБм ±2 дБ
    Частота выхода 10 МГц ± (1 ppm + старение)
    Температурная стабильность < 0,5 ppm (от 0°C до 50°C, по умолчанию 25°C)
    Старение < 1 ppm/год
    Выходной импеданс 50 Ом (номинально)
    Выход частоты дискретизации
    Уровень выхода от +2 дБм до +10 дБм
    Частота выхода 2,5 ГГц – 6 ГГц
    Выходной импеданс 50 Ом (номинально)
    Выход синхронизации опорного генератора
    Уровень выхода 1 В ± 150 мВ пик-пик на 50 Ом
    Частота выхода выход частоты дискретизации/32
    Выходной импеданс 50 Ом (номинально)
    Вход опорной частоты (Reference Clock Input)
    Уровень входа от -5 дБм до +5 дБм
    Фиксированная частота 10 МГц ± 40 Гц
    Диапазон изменяемой частоты опорного генератора 35 МГц – 150 МГц
    Входной импеданс 50 Ом (номинально)
    Вход внешней частоты дискретизации
    Уровень входа от 0 дБм до +10 дБм
    Частота входа 2,5 ГГц – 6 ГГц
    Входной импеданс 50 Ом
    Общая спецификация (General Specifications)
    Операционная система Android
    Сенсорный дисплей 15,6" основной, 3,5" дополнительный
    Интерфейс
    LAN interface 1 на задней панели, RJ-45 Ethernet-разъем, 10/100/1000BASE-T порт, поддержка LXI-C
    Web Control поддержка дистанционного управления через Web-браузер (путем ввода IP-адреса в адресную строку Web-браузера)
    HDMI Interface 1 на задней панели, HDMI 1.4b, A (вилка);
    используется для подключения к внешнему монитору или проектору
    USB 3.0 Host высокоскоростной интерфейс 4 (2 на передней панели и 2 на задней панели)
    USB 3.0 Device высокоскоростной интерфейс 1 на задней панели, поддержка TMC
    Интерфейс управления синхронизацией (Sync Control Interface) 1 на задней панели, MDR-26 интерфейс, используется для управления синхронизацией нескольких устройств
    Электропитание
    Диапазон напряжения переменного тока от 100 В до 264 В (номинально)
    Частота переменного тока от 45 Гц до 440 Гц
    Потребление 300 Вт (типовое), 500 Вт (максимальное)
    Параметры окружающей среды
    Диапазон рабочих температур:
    - рабочий
    - хранения
    от 0°C до +50°C
    от -30°C до +70°C
    Относительная влажность воздуха:
    - рабочая


    - хранения
    ниже +30°C: ≤ 90% (без конденсата)
    от +30°C до +40°C: ≤ 75% (без конденсата)
    от +40°C до +50°C: ≤ 45% (без конденсата)
    ниже 65°C: ≤ 90% (без конденсата)
    Высота над уровнем моря:
    - рабочая
    - хранения
    ниже 3000 метров
    ниже 15000 метров
    Массогабаритные характеристики
    Габариты (Ш × В × Г) 439 × 310 × 491 мм
    Вес < 22,5 кг (нетто)
    < 29,5 кг (брутто)

  • Комплект поставки DG70004

    № Наименование Количество
    1 Генератор сигналов произвольной формы DG70004 1
    2 Шнур питания 1
    3 USB-кабель 1
    4 Комплект согласованных нагрузок 50 Ом, 18 ГГц, SMA 4

  • Файлы для DG70004

Файлы для DG70004

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
