АКИП 3427, АКИП3427

Генераторы импульсов и сигналов

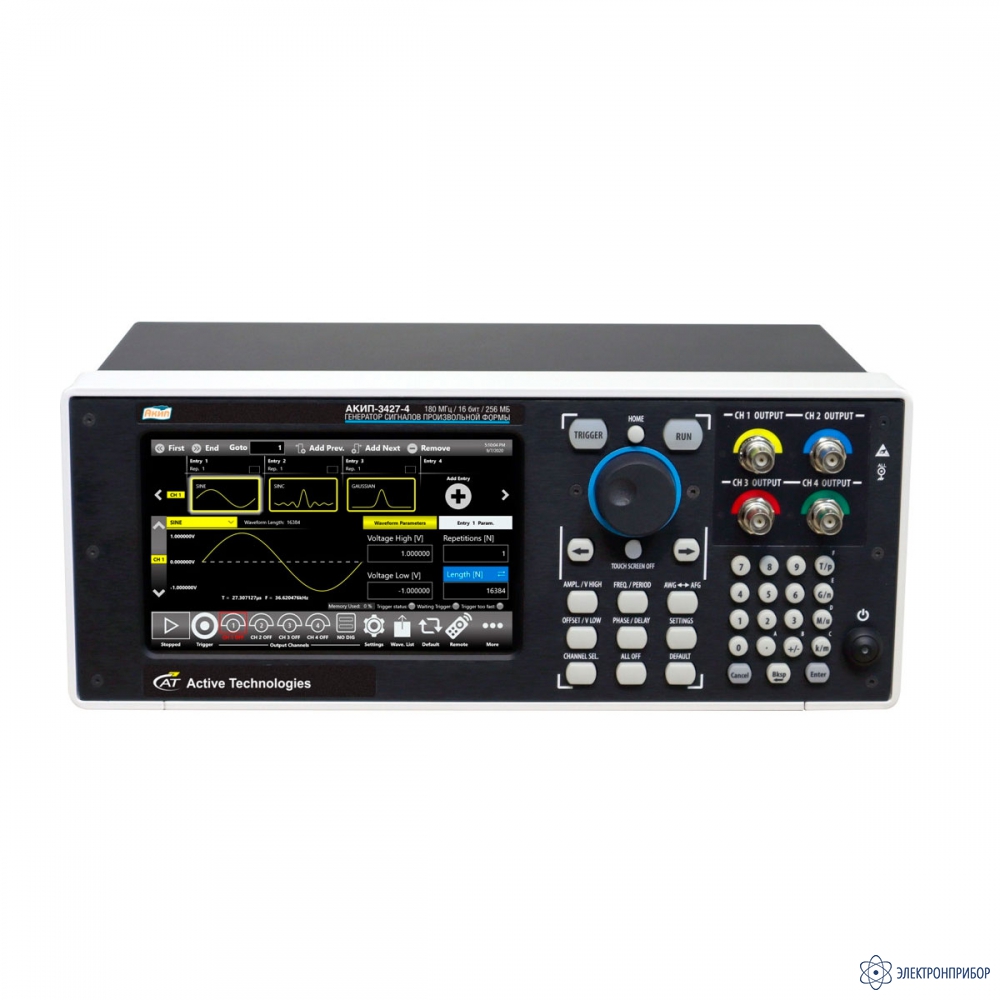

АКИП-3427 — генератор сигналов произвольной формы

Код товара: 71413
  • 6 вариантов исполнения

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Назначение генератора сигналов произвольной формы АКИП-3427:

    • Аналоговые каналы: 2 - АКИП-3427-2, 4 - АКИП-3427-4;
    • Диапазон частот (синус): 1 мкГц – 180 МГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 16 бит;
    • Частота дискретизации до 1,2 ГГц (2 х Интерполяция);
    • Память 2/64/256 МБ/канал в зависимости от модификации;
    • Два режима работы генератора: основной (DDS (AFG) - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
    •  Внутренний опорный генератор: ±2*10-6;
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др. (12 видов);
    • Режим формирования сигнала произвольной формы до 80 МГц;
    • Режим формирования произвольного сигнала из различных сегментов (1... 16384) с возможностью циклического повторения сегмента в последовательности (1... 4.294.967.294);
    • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
    • Пакетный режим и ГКЧ;
    • Вход внешнего ОГ (10 МГц), выход сигнала ОГ, вход синхронизации;
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Под управлением ОС Windows 10;
    • Интерфейсы: USB, LAN, порты для подключения внещнего монитора;
    • Высота 3U, возможность монтажа в 19” стойку (Опция) .

  • Сравнительная таблица генераторов сигналов произвольной формы серии АКИП-3427:

    Модель Параметры
    АКИП-3427-2 (2M) Генератор АКИП-3427-2 с памятью 2 МБ
    АКИП-3427-2 (64M) Генератор АКИП-3427-2 с памятью 64 МБ
    АКИП-3427-2 (256M) Генератор АКИП-3427-2 с памятью 256 МБ
    АКИП-3427-4 (2M) Генератор АКИП-3427-4 с памятью 2 МБ
    АКИП-3427-4 (64M) Генератор АКИП-3427-4 с памятью 64 МБ
    АКИП-3427-4 (256M) Генератор АКИП-3427-4 с памятью 256 МБ

    Технические характеристики  генератора сигналов произвольной формы АКИП-3427:

    Параметры АКИП-3427-2 АКИП-3427-4
    Выходные параметры
    Число каналов 2 - аналоговые
    1 - маркеры
    8 - цифровые (опция)    		 4 - аналоговые
    2 - маркеры
    8 - цифровые (опция)
    Частотный диапазон 1 мкГц … 180 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2*10-6
    Выходное сопротивление 50 Ом, 0 Ом
    Выходной уровень (50 Ом) 0 … 6 Впик-пик (опционально до 12 Впик-пик)
    Погрешность установки уровня ±(1% от уст. + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик < 0,5 мВ (5 разрядов)
    Тип разъема аналоговых каналов BNC
    Постоянное смещение
    Диапазон смещения постоянной составляющей (50 Ом) -3 … +3 В (опционально: -6 … +6)
    Погрешность установки ±(1% от уст. + 10 мВ)
    Синусоида
    Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 180 МГц, 1 Впик-пик)
    Частотный диапазон 1 мкГц … ≤ 150 МГц: 6 Впик-пик
    150 МГц … ≤ 180 МГц: 5 Впик-пик
    С опцией HV:
    1 мкГц … ≤ 50 МГц: 12 Впик-пик
    50 МГц … ≤ 60 МГц: 10 Впик-пик
    60 МГц … ≤ 100 МГц: 8 Впик-пик
    100 МГц … ≤ 150 МГц: 6 Впик-пик
    150 МГц … 180 МГц: 5 Впик-пик
    Коэффициент гармоник (при уровне не более 1Впик-пик) 1 мкГц … ≤ 20 кГц: <-75 дБн
    20 кГц … ≤ 1 МГц: <-70 дБн
    1 МГц … ≤ 10 МГц: <-65 дБн
    10 МГц … ≤ 50 МГц: <-55 дБн
    50 МГц … ≤ 120 МГц: <-45 дБн
    120 МГц … 180 МГц: <-40 дБн
    КНИ (коэффициент нелинейных искажений) <0,04 % (10 Гц ... 20 кГц, 1 Впик-пик)
    Негармонические составляющие (при уровне не более Впик-пик) 1 мкГц … ≤10 МГц: <-80 дБн 10 МГц … 180 МГц: <-80 дБн + 6 дБн/октава
    Фазовый шум (при уровне не более Впик-пик, отстройка 10 кГц) <-127 дБн/Гц (10 МГц), <-115 дБн/Гц (100 МГц),
    Прямоугольник
    Частотный диапазон 1 мкГц … ≤ 80 МГц: 6 Впик-пик
    С опцией HV:
    1 мкГц … ≤ 30 МГц: 12 Впик-пик
    30 МГц … ≤ 50 МГц: 11 Впик-пик
    50 МГц … ≤ 70 МГц: 10 Впик-пик
    70 МГц … ≤ 80 МГц: 9 Впик-пик
    Время нарастания/спада 4 нс
    Выброс 1%
    Джиттер <2 пс
    Пила, треугольник
    Частотный диапазон 1 мкГц … 5 МГц
    Нелинейность ≤0,1%
    Перестраиваемая скважность 0,0 … 100,0%
    Импульс
    Диапазон частот 1 мкГц … ≤ 80 МГц: 6 Впик-пик
    С опцией HV:
    1 мкГц … ≤ 3 МГц: 12 Впик-пик
    3 МГц … ≤ 10 МГц: 11 Впик-пик
    10 МГц … ≤ 70 МГц: 10 Впик-пик
    70 МГц … ≤ 80 МГц: 9 Впик-пик
    Длительность импульса От 5 нс
    Время нарастания/спада 4 нс … 1000 с, разрешение 2 пс
    Диапазон изменения скважности 0% … 100%
    Выброс 1%
    Джиттер <2 пс
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц … 80 МГц
    Длина памяти 2 … 16 тысяч точек - стандартный режим
    Разрешение ЦАП 16 бит
    Частота дискретизации 600 МГц (1,2 ГГц 2х интерполяция)
    Мин. время нарастания/спада 4 нс
    Джиттер 2 пс
    Пакетный режим
    Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
    Режим запуска Синхронизированный или по строб-импульсу
    Число импульсов в пакете 1 … 4294967295 импульсов или бесконечно
    ГКЧ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Время качания 40 нс ... 2000 с
    Погрешность установки времени качания ≤ 0,4 %
    Закон качания Линейный, логарифмический, пошаговый, пользовательский
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная
    Частота модулирующего колебания 500 мкГц … 48 МГц
    Коэффициент АМ 0 ... 120 % (АМ)
    ФМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
    Частота модулирующего колебания 500 мкГц … 48 МГц
    Диапазон установки девиации фазы 0º ... 360º
    ЧМН, ФМН
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Форма модулирующего колебания Меандр (скважность 50 %)
    Частота модулирующего колебания 500 мкГц ... 48 МГц
    Частота скачка ЧМн 1 мкГц ... 180 МГ
    Скачок фазы ФМн 0º ... 360º
    ШИМ
    Формы несущей Импульс
    Источник модуляции Внутренний
    Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная
    Частота модулирующего колебания 500 мкГц ... 48 МГц
    Диапазон девиации 0% ... 50% от периода импульса
    Цифровые каналы (Опция)
    Число каналов 8
    Тип разъема Mini-SAS HD (на задней панели)
    Выходное сопротивление 100 Ом
    Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
    Время нарастания/спада < 1 нс
    Частота дискретизации 600 МГц
    Дополнительные входы / выходы
    Маркер 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс
    Синхровход/Строб тип BNC; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 10 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс
    ОГ вход Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц
    ОГ выход Тип SMA, 50 Ом, 10 МГц, 1,65 В
    Общие данные
    Дисплей Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600
    Операционная система Windows 10
    Интерфейс USB (2-USB 2.0), LAN
    Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), порт внешнего монитора
    Напряжение питания 100…240 В, 45 … 66 Гц
    Потребляемая мощность не более 100 Вт
    Габаритные размеры 143 × 362 × 258 мм Возможность монтажа в 19" стойку (опция RIDER-C-RACK), высота 3U
    Масса 6,25 кг

  • Комплект поставки АКИП-3427

    № Наименование Количество
    1 Генератор сигналов произвольной формы АКИП-3427 1
