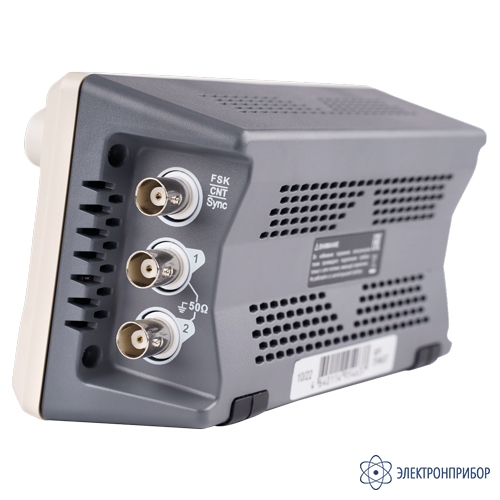

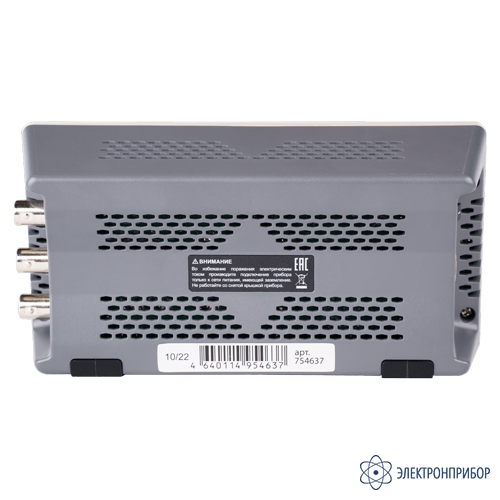

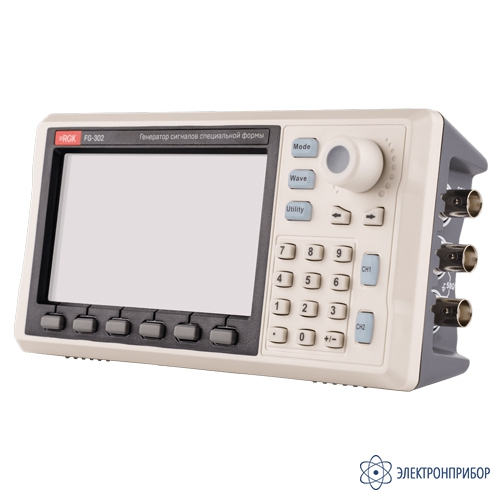

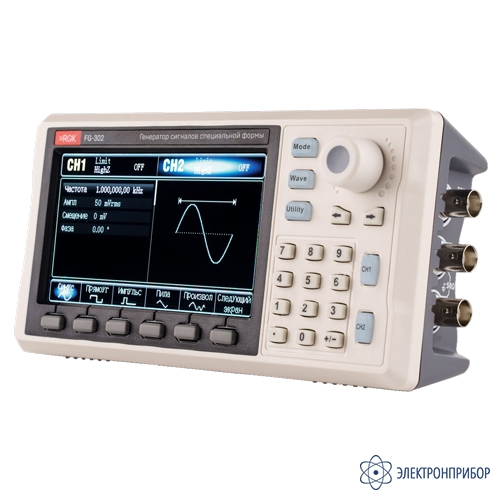

RGK FG-302 — генератор сигналов специальной формы

Код товара: 73242
  • 4-6 дней

    • Гарантия

      12 месяцев

    • Производитель

      RGK, Китай

    • Артикул

      754637

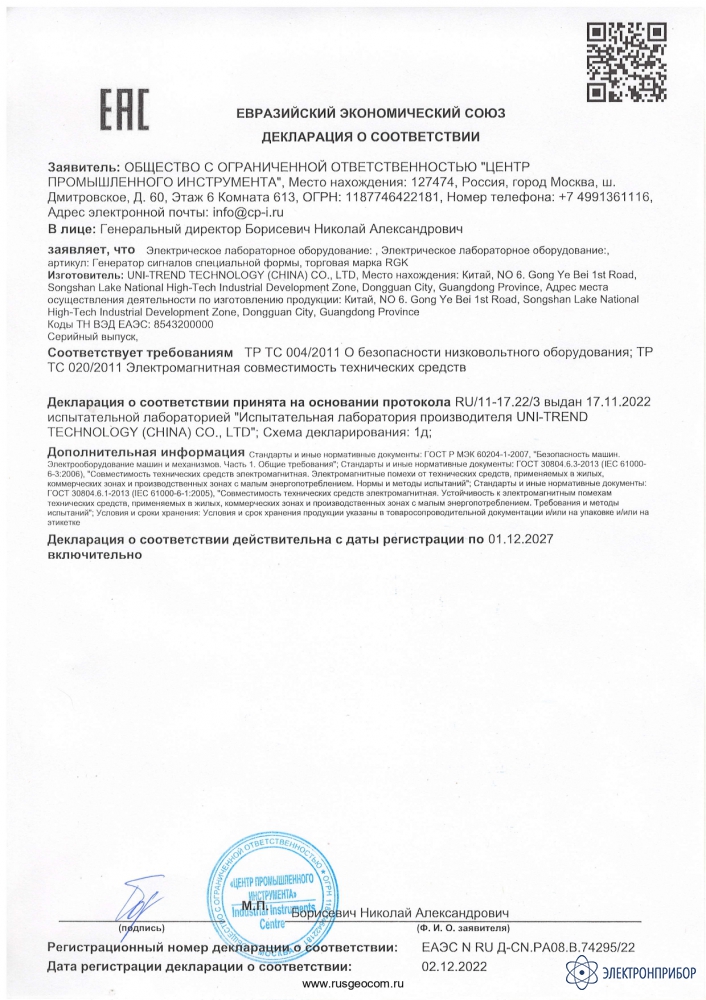

    Сертификаты

    Назначение генератора сигналов специальной формы RGK FG-302:

    Генератор сигналов специальной формы RGK FG-302 предназначен для воспроизведения периодических сигналов наиболее распространенных форм в диапазоне до 30 МГц и разрешением до 1 мкГц во всей полосе пропускания, может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений.

    RGK FG-302 обладает стабильной производительностью и идеально подходит для институтов, лабораторий и центров технического обслуживания техники.

    Удобный интерфейс и графический стиль отображения помогают пользователям быстро выполнять учебные и тестовые задания и повышают эффективность работы.

    Генератор сигналов специальной формы RGK FG-302 является компактным, экономичным, высокопроизводительным и многофункциональным прибором, использующем технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов.

    Особенности и преимущества генератора сигналов специальной формы RGK FG-302:

    • количество каналов - 2;
    • максимальная рабочая частота - 30 МГц;
    • применение прямого цифрового синтеза (DDS) с частотой дискретизации 200 Мвыб/с и разрядностью (вертикальным разрешением) 14 бит;
    • генерация прямоугольного сигнала с низким фазовым дрожанием (джиттером);
    • 6-разрядный прецизионный частотомер, совместимый с логическим TTL-сигналом;
    • сохранение до 24 сигналов произвольной формы в энергонезависимой памяти;
    • многочисленные типы модуляции сигнала: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK);
    • высокоэффективное программное обеспечение для работы через персональный компьютер;

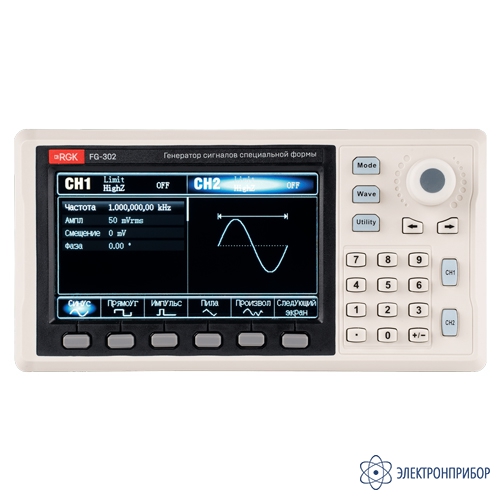

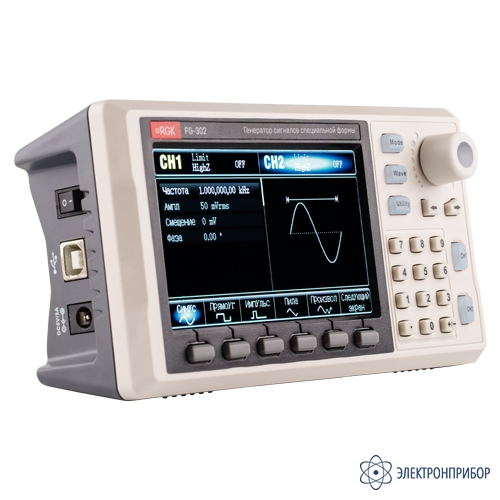

    • 4,3-дюймовый цветной TFT-дисплей с высоким разрешением;

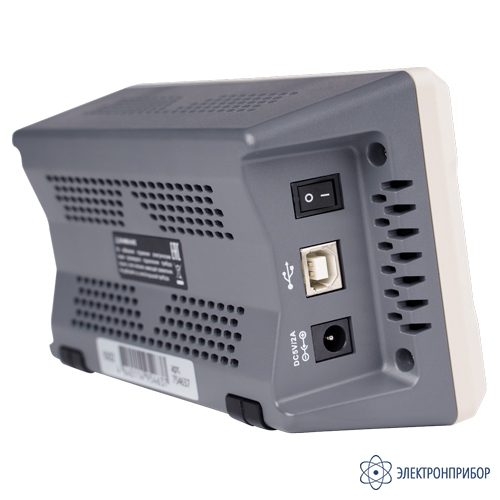

    • USB интерфейс;
    • удобный многофункциональный поворотный регулятор и цифровая клавиатура.

  • Технические характеристики генератора сигналов специальной формы RGK FG-302:

    Параметр Значение
    Количество каналов 2
    Максимальная рабочая частота 30 МГц
    Частота дискретизации до 200 Мвыб/с
    Форма генерируемого сигнала синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная
    Рабочие режимы выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
    Поддерживаемые типы модуляций амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log)
    Характеристики выходного сигнала
    Размах по амплитуде ≤10 МГц: от 1 мВ до 10 В (50 Ом)
    Погрешность установки амплитуды ± (5% от установленного значения + 2 мВ)
    Неравномерность АЧХ
    (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)    		 ≤100 кГц: ± 0,1 дБ
    ≤20 МГц: ± 0,3 дБ
    ≤30 МГц: ± 0,5 дБ
    Характеристики выходного сигнала
    Сопротивление 50 Ом
    Изоляция максимальное значение напряжения 42 В относительно земли
    Защита канальная защита
    Частотомер
    Уровень входного сигнала совместимый с ТТЛ
    Диапазон частот входного сигнала от 100 мГц до 100 МГц
    Относительная погрешность измерения частоты ± 51 · 10-6
    Разрешение 7 разрядов
    Тип связи по постоянному току
    Дисплей
    Дисплей TFT ЖК-дисплей диагональю 4,3 дюйма
    Разрешение дисплея 480 x 272 пикселей
    Питание
    Напряжение питания Постоянное 5 В, 2 А
    Потребляемая мощность 10 Вт
    Условия эксплуатации
    Диапазон температур:
    - рабочая
    - хранения и транспортировки
    от -10 до +40 °C
    от -20 до +60 °C
    Относительная влажность:
    - при температуре не выше 35 °C
    - при температуре от 35 °C до 40 °C
    не более 90%
    не более 60%
    Высота над уровнем моря:
    - рабочая
    - хранения и транспортировки
    до 2000 м
    не более 15000 м
    Массо-габаритные характеристики
    Габаритные размеры 70 x 172 x 89 мм
    Масса 0,4 кг

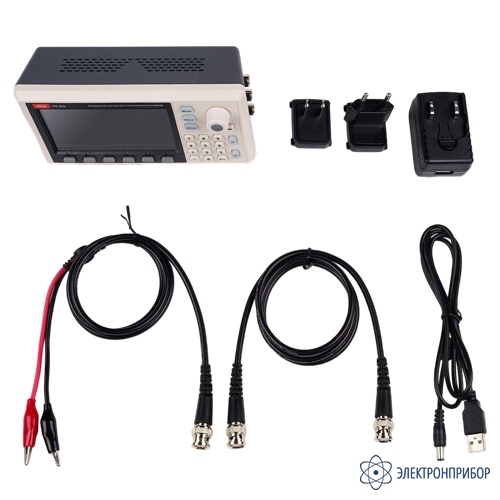

  • Комплект поставки RGK FG-302

    № Наименование Количество
    1 Генератор сигналов специальной формы RGK FG-302 1
    2 Кабель питания 1
    3 Адаптер питания 1
    4 Соединительный кабель с разъемом BNC и зажимами «крокодил» 1
    5 Соединительный кабель с разъемами BNC - BNC 1
