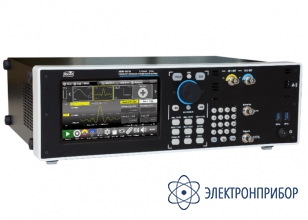

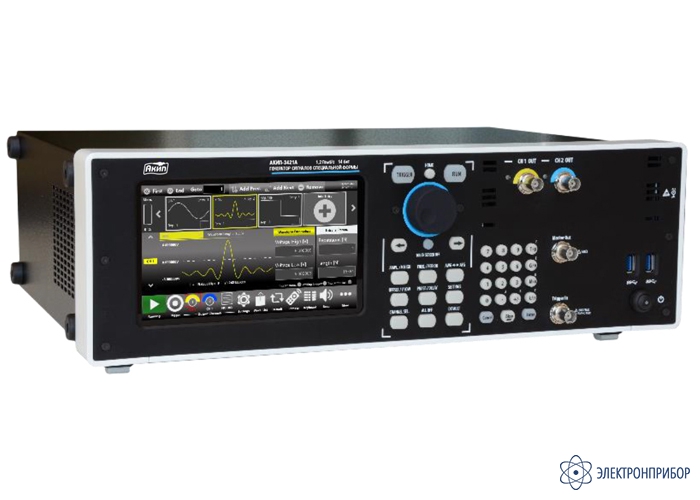

АКИП-3421А — генератор cигналов специальной формы

Код товара: 52264
  • 3 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератора cигналов специальной формы АКИП-3421А:

    • Аналоговые каналы: 2 (полностью независимые);
    • Опция - цифровые каналы: 8;
    • Диапазон частот (синус): 1 мкГц – 300 МГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 14 бит;
    • Частота дискретизации 1,2 ГГц;
    • Память 2/64/128 МБ/канал в зависимости от опции;
    • Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
    • Внутренний опорный генератор: 10-6;
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
    • Режим формирования сигнала произвольной формы до 400 МГц;
    • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Под управлением ОС Windows 10;
    • Интерфейсы: USB, LAN, DVI, VGA;
    • Высота 3U, возможность монтажа в 19” стойку (опция).

  • Технические характеристики генератора cигналов специальной формы АКИП-3421А:

    Параметр Значение
    АКИП-3421А (2М) АКИП-3421А (64М) АКИП-3421А (128М)
    Выходные параметры
    Число каналов 2 – аналоговые
    2 – маркеры
    8 – цифровые (опция)
    Частотный диапазон (для синуса) 1 мкГц … 300 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±10-6
    Выходное сопротивление 50 Ом, 5 Ом
    Выходной уровень (50 Ом) 0 … 6 Впик-пик (опционально до 12 Впик-пик)
    Погрешность установки уровня ±(1% от уст. + 5 мВ)
    Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик
    < 0,5 мВ (5 разрядов)
    Тип разъема аналоговых каналов BNC
    Постоянное смещение
    Диапазон смещения постоянной составляющей (50 Ом) -3 … +3 В (опционально: -6 … +6)
    Погрешность установки ±(1% от уст. + 10 мВ)
    Синусоида
    Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 300 МГц, 1 Впик-пик)
    Частотный диапазон 1 мкГц … ≤ 70 МГц: 6 Впик-пик
    70 МГц … ≤ 120 МГц: 4,5 Впик-пик
    120 МГц … ≤ 180 МГц: 3 Впик-пик
    180 МГц … 300 МГц: 1,5 Впик-пик
    Коэффициент гармоник (при уровне не более 1 Впик-пик) 1 мкГц … ≤ 10 МГц: <-60 дБн
    10 МГц … ≤ 50 МГц: <-55 дБн
    50 МГц … ≤ 100 МГц: <-45 дБн
    100 МГц … 300 МГц: <-30 дБн
    КНИ (коэффициент нелинейных искажений) <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
    Негармонические составляющие (при уровне не более 1 Впик-пик) 1 мкГц … ≤10 МГц: <-65 дБн
    10 МГц … 300 МГц: <-55 дБн
    Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) <-120 дБн/Гц (10 МГц)
    Меандр
    Частотный диапазон 1 мкГц … ≤ 40 МГц: 6 Впик-пик
    40 МГц … ≤ 80 МГц: 5 Впик-пик
    80 МГц … ≤ 150 МГц: 3,5 Впик-пик
    Время нарастания/спада 2 нс … 1000 с
    Выброс 2%
    Джиттер <20 пс
    Пила, треугольник
    Диапазон частот 1 мкГц … 15 МГц
    Нелинейность ≤0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 1 мкГц … ≤ 5 МГц: 6 Впик-пик
    5 МГц … ≤ 60 МГц: 5 Впик-пик
    60 МГц … ≤ 150 МГц: 3,5 Впик-пик
    Длительность импульса От 2,5 нс
    Время нарастания/спада 2 нс … 1000 с, разрешение 2 пс
    Диапазон изменения скважности 0,1% … 99,9%
    Выброс 2%
    Джиттер <20 пс
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц … 150 МГц
    Длина памяти 2 … 16 тысяч точек – стандартный режим
    Расширенный режим:
    16 … 2 МБ    		 Расширенный режим:
    16 … 64 МБ    		 Расширенный режим:
    16 … 128 МБ
    Разрешение ЦАП 14 бит
    Частота дискретизации 1,2 ГГц
    Минимальное время нарастания/спада 1,1 нс
    Джиттер 800 пс
    Пакетный режим
    Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
    Режим запуска Синхронизированный или по строб-импульсу
    Число импульсов в пакете 1 … 4294967295 импульсов или бесконечно
    ГКЧ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Время качания 40 нс ... 2000 с ± 1 %
    Погрешность установки времени качания ≤ 0,4 %
    Закон качания Линейный, логарифмический, пошаговый, пользовательский
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
    Модулирующее колебание (внешнее) до 8 МГц
    Коэффициент АМ 0 ... 120 % (АМ)
    ФМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
    Модулирующее колебание (внешнее) до 8 МГц
    Диапазон установки девиации фазы 0º ... 360º
    ЧМН, АМН
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
    Частота модуляции 500 мкГц ... 48 МГц
    Модулирующее колебание (внешнее) до 8 МГц
    Частота скачка ЧМн 1 мкГц ... 300 МГц
    Скачок фазы ФМн 0º ... 360º
    ШИМ
    Формы несущей Импульс
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
    Частота модуляции 500 мкГц ... 48 МГц
    Модулирующее колебание (внешнее) до 8 МГц
    Диапазон девиации 0% ... 50% от периода импульса
    Цифровые каналы (опция)
    Число каналов 8
    Тип разъема Mini-SAS HD (на задней панели)
    Выходное сопротивление 5 Ом
    Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
    Время нарастания/спада < 1 пс
    Частота дискретизации 1,2 ГГц
    Дополнительные входы/выходы
    Маркер 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ)
    Синхровход/Строб тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; минимальная длительность импульса 3 нс
    ОГ вход Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц
    ОГ выход Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик
    Внешняя модуляция Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискретность 40 МГц); выходной уровень: -0,5 В ... +0,5 В
    Общие данные
    Дисплей Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
    Операционная система Windows 10
    Интерфейс USB (2-USB 2.0), LAN
    Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), порт внешнего монитора
    Напряжение питания 100…240 В, 50 / 60 Гц
    Габаритные размеры 135 × 445 × 320 мм
    Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
    Масса 9,5 кг
