Приборы для измерения параметров петли короткого замыкания и петли фаза-нуль

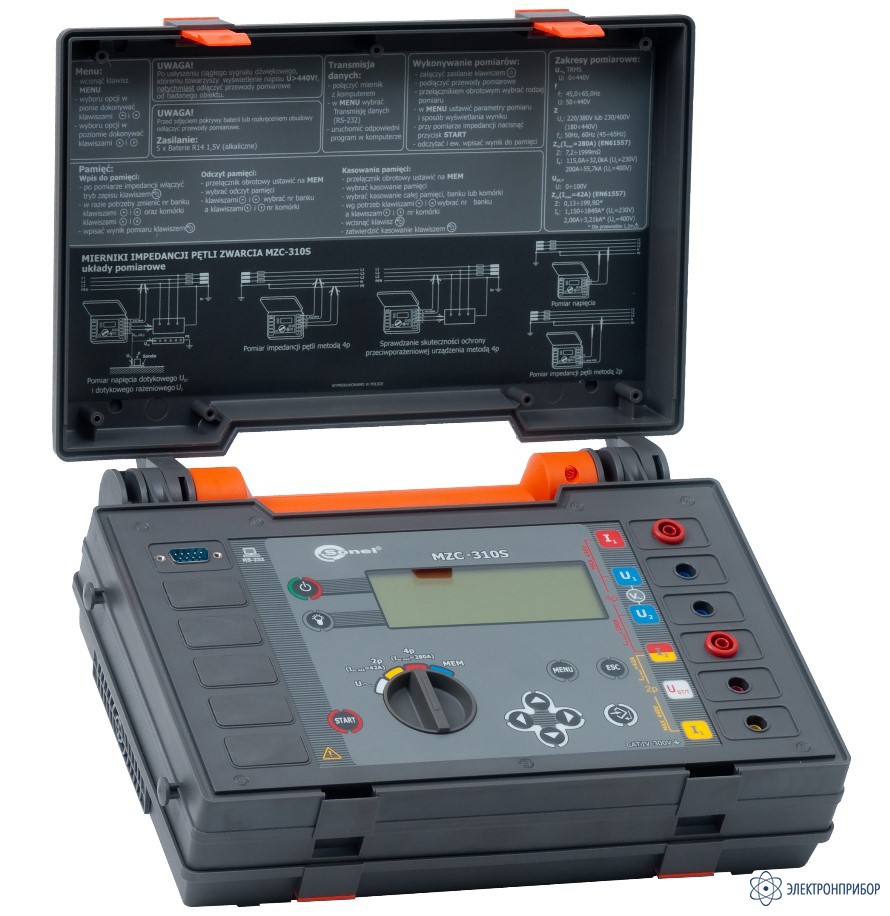

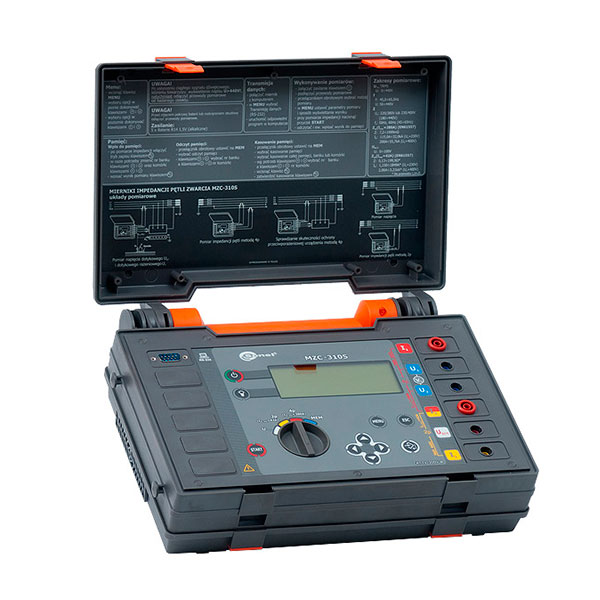

MZC-310S — измеритель параметров электробезопасности мощных электроустановок

Код товара: 20217
  • Акция
    32498-11

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      32498-11 до 16.11.2026

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUMZC310

    Назначение и область применения измерителя MZC-310S:

    Предназначен для измерения параметров петли короткого замыкания при номинальном рабочем токе (до 42 А) по 2-х проводной схеме в домах и офисах или при максимальном рабочем токе (до 280 А) по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением.

    Основные характеристики прибора MZC-310S:

    • измерение полного, активного и реактивного сопротивления цепей "фаза-нуль" и "фаза-фаза";
    • вычисление ожидаемого тока короткого замыкания;
    • измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках с номинальным рабочим током 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
    • измерение сопротивления петли короткого замыкания в электроустановках зданий номинальным рабочим током 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
    • измерение напряжения переменного тока (True-RMS);
    • измерение частоты переменного тока ( 45 ... 65 Гц);
    • измерение напряжения прикосновения поражения;
    • память 990 результатов измерений;
    • передача данных в компьютер;
    • функция программной модернизации (загружается с сайта производителя).

  • Основные технические характеристики измерителя MZC-310S:

    Измерение напряжения:

    Диапазон Разрешение Основная погрешность
    0 ... 440 В 1 В ± (2% и.в + 2 ед. мл. разряда)
    • Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм

    Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
    Диапазон измерения Zs согласно IEC 61557 - 7,2 мОм ... 1999 мОм

    Диапазон Разрешение Основная погрешность
    0,0 ... 199,9 мОм 0,1 мОм ± (2% и. в. + 2 мОм))
    200 ... 1999 мОм 1 мОм

    Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
    Диапазон измерения Iк согласно IEC 61557: для Un= 220 В - 110,0 А ... 30,6 кА; для Un= 380 В - 190 А ... 52,9 кА
    Диапазон отображения Iк

    Диапазон Разрешение Основная погрешность
    110,0 А ... 199,9 A 0,1 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
    200 A ... 1999 A 1 А
    2,00 кА ... 19,99 кА 10 А
    20,0 кА ... 199,9 кА 100 А
    200 кА ... 220 кА для Ul-n
    200 кА ... 380 кА для Ul-l    		 1000 А

    Измерение напряжения прикосновения UST (поражающего Uт)

    Диапазон Разрешение Основная погрешность
    0 ... 100 В 1 В ± (10% и.в + 2 ед. мл. разряда)


    При расчётах Uт активное сопротивление тела человека принимается - 1 кОм

    Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
    Диапазон измерения согласно IEC 61557

    Провод измерительный Диапазон измерения Zs
    1,2 м 0,13 ... 199,9 Ом
    5 м 0,15 ... 199,9 Ом
    10 м 0,19 ... 199,9 Ом
    20 м 0,25 ... 199,9 Ом

    Диапазон отображения Zs, Rs, Xs

    Диапазон Разрешение Основная погрешность
    0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
    20,0 ... 199,9 Ом 0,1 Ом

    Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
    Диапазон измерения Iк согласно IEC 61557

    Провод измерительный Диапазон измерения Iк для Un = 220 В Диапазон измерения Iк для Un = 380 В
    1,2 м 1,10 А ... 1768 А 1,9 А ... 3,05 кА
    5 м 1,10 А ... 1338 А 1,9 А ... 2,54 кА
    10 м 1,10 А ... 1207 А 1,9 А ... 2,08 кА
    20 м 1,10 А ... 884 А 1,9 А ... 1,53 кА

    Диапазон отображения Iк

    Диапазон отображения Разрешение Основная погрешность
    1,150 А ... 1,999 А 0,001 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
    2,00 А ... 19,99 А 0,01 А
    20,0 А ... 199,9 А 0,01 А
    200 А ... 1999 А 1 А
    2,00 кА ... 19,99 кА 10 А
    20,0 кА ... 38,0 кА 100 А

    Номинальное напряжение измеряемой цепи Un:

    Параметр Значение
    Напряжение фазное 220 В или 230 В
    Напряжение междуфазное 380 В или 400 В
    Диапазон напряжения, при котором выполнимо измерение петли 180 В ... 440 В
    Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45...65 Гц)

  • Комплект поставки MZC-310S

    № Наименование Описание Фото Количество Индекс
    1 MZC-310S - змеритель параметров электробезопасности мощных электроустановок Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм. 1 WMPLMZC310

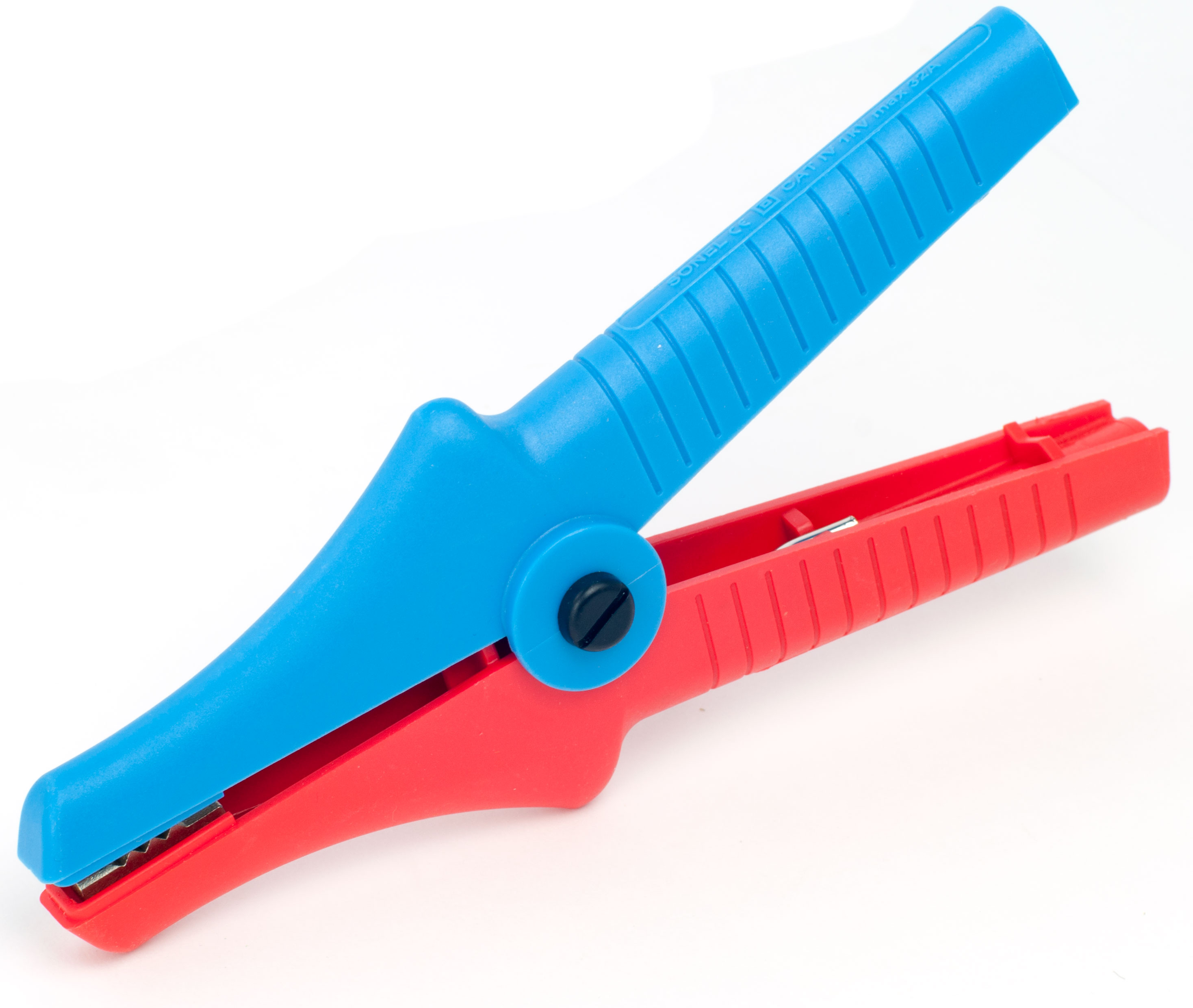

    2 Зажим «Крокодил» изолированный Кельвина К06 Применяется совместно с приборами серии MMR и прибором MZC-310S. Подключение к измерителю осуществляется проводниками через 2 (два) стандартных разъема типа «банан»: первый – токовый, второй – потенциальный. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. 2 WAKROKELK06

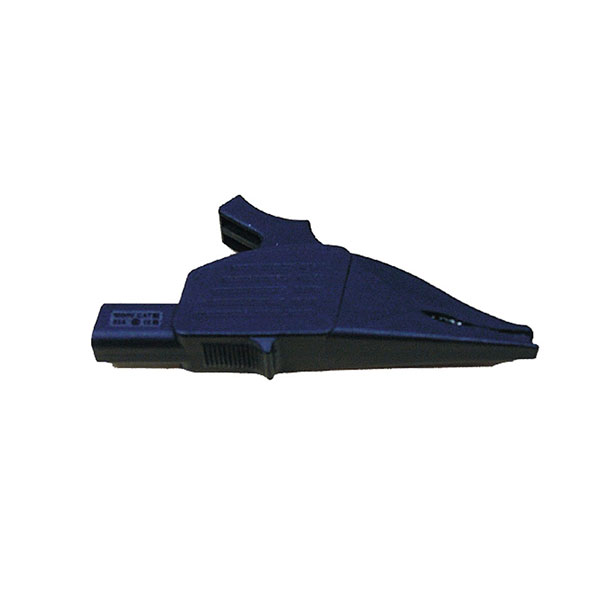

    3 Зажим «Крокодил» изолированный черный K03 Предназначен для непосредственного соединения измерительных проводов приборов MZC-310S, MMR-600, MMR-610 с измеряемыми объектами. 4 WAKROBL30K03

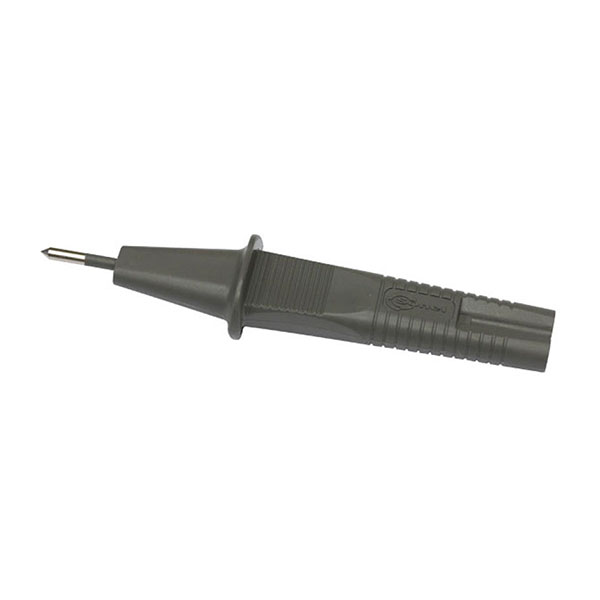

    4 Зонд Кельвина одноконтактный Предназначен для проведения измерений параметров электрических цепей четырехполюсным методом. 2 WASONSPGB1

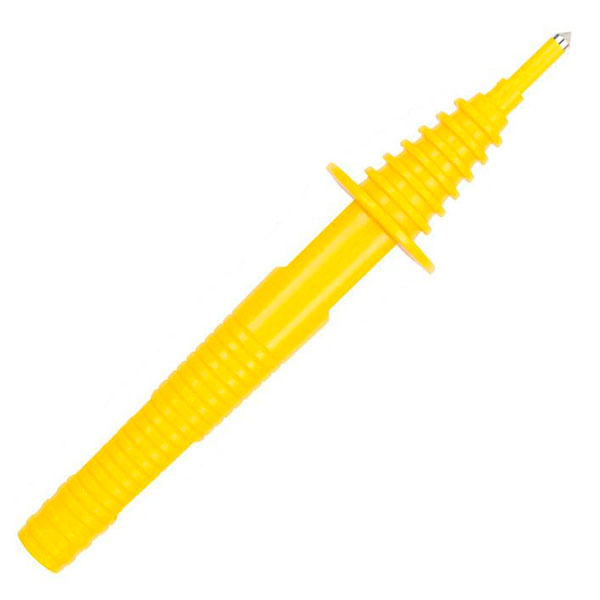

    5 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1

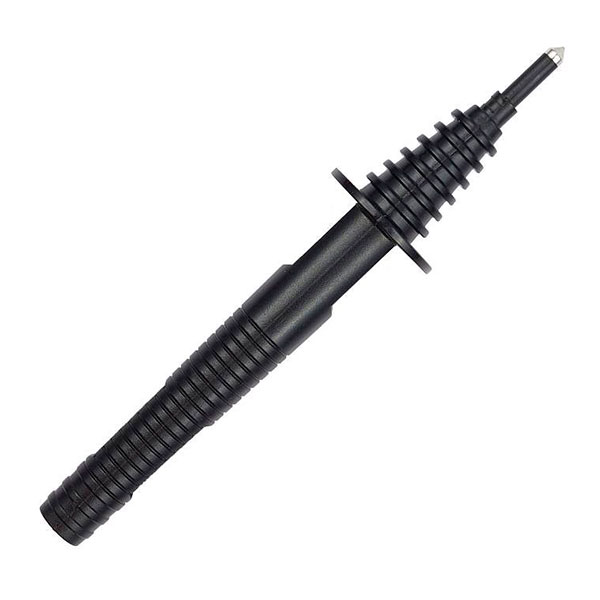

    6 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1

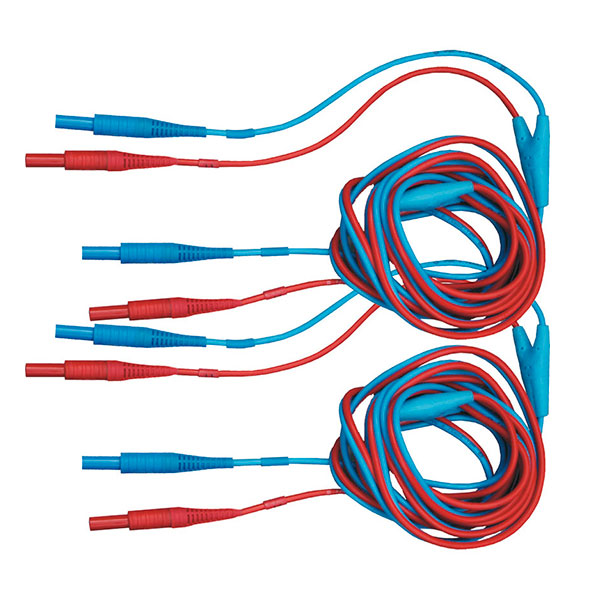

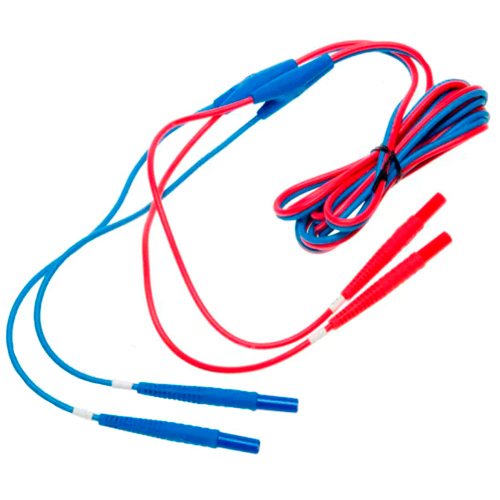

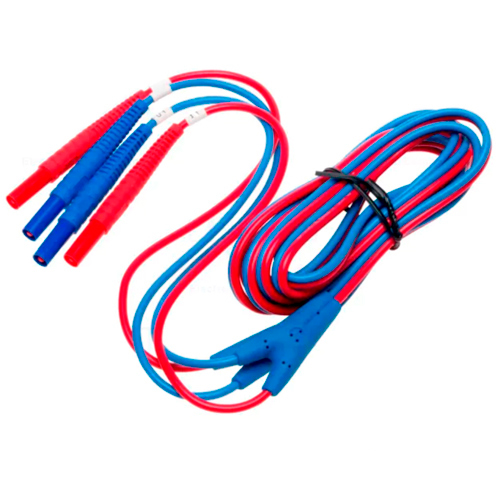

    7 Кабель двухпроводный 3 м Предназначен для проведения измерений приборами типа MZC-310S и MMR-6XX параметров электрических цепей четырехполюсным методом. В комплект поставки входят две пары измерительных проводников. 1 WAPRZ003DZBB

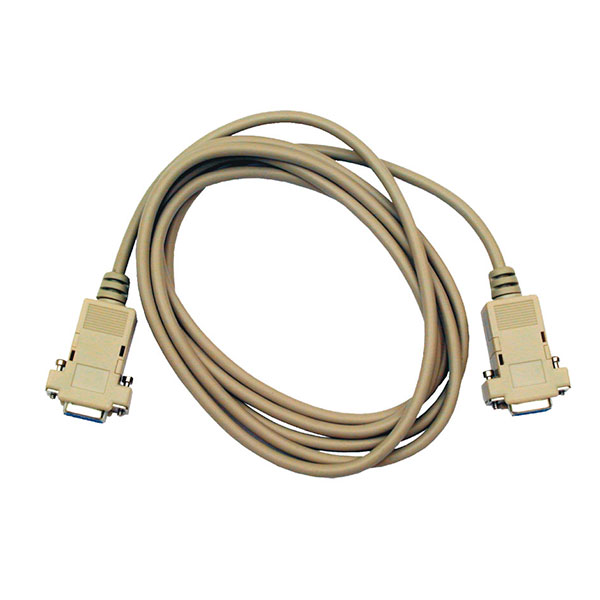

    8 Кабель последовательного интерфейса RS-232 Предназначен для связи с компьютером приборов MZC-310S, MMR-6XX, MRU-101, MPI-510, MPI-511, MIC-5000. 1 WAPRZRS232

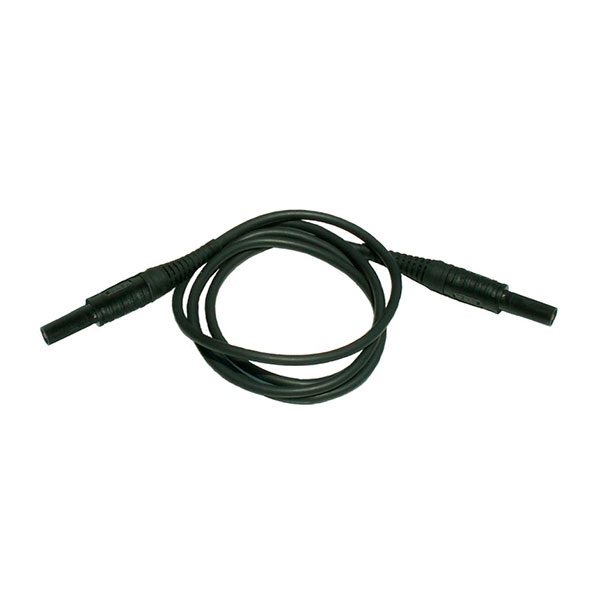

    9 Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB

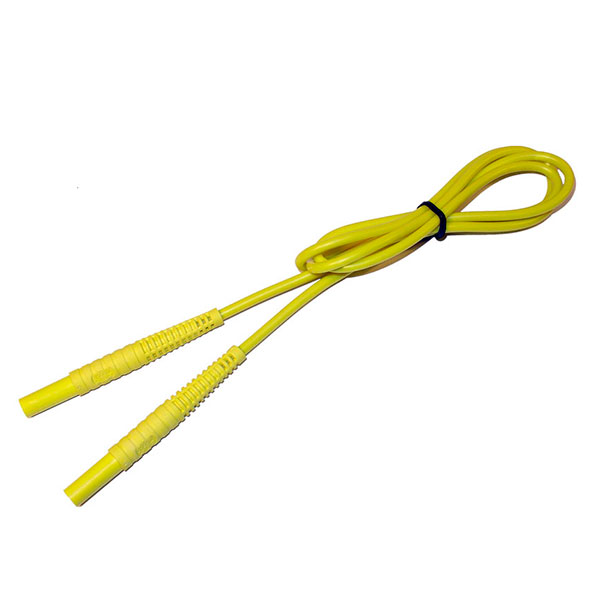

    10 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB

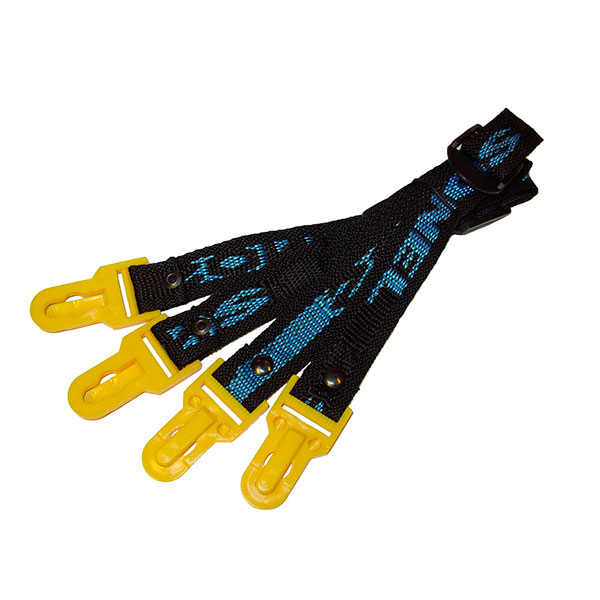

    11 Ремни «Свободные руки» Предназначены для освобождения рук при проведении измерений приборами типа MZC-310S, MMR-600, MMR-610, MRU-100, MRU-101, MPI-510, MPI-511, MIC-5000. 1 WAPOZSZE1
    12 Футляр L1 Предназначен транспортировки приборов: MZC-310S MMR-620 MMR-630. 1 WAFUTL1

  • Дополнительная комплектация MZC-310S
