KEW4140

Приборы для измерения параметров петли короткого замыкания и петли фаза-нуль

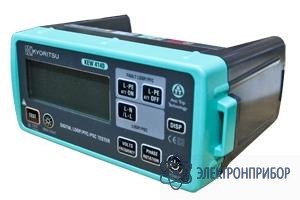

KEW 4140 — цифровой измеритель петли фаза-ноль

Код товара: 27116

  • Назначение цифрового измерителя KEW 4140:

    В модели KEW 4140 используется технология Anti-Trip (ATT), которая электрически отключает УЗО при проведении измерения сопротивления петли фаза-ноль. Отсутствие необходимости отсоединять УЗО во время проведения измерений позволяет сэкономить время и деньги, и делает процесс измерения безопаснее.
    При включенной функции ATT между цепью и землей подается испытательный ток не более 15 мА.
    Это позволяет проводить измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА или более.

    Особенности цифрового измерителя KEW 4140:

    Технология Anti-Trip для проведения полного измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА или более;

    • Двойной индикатор позволяет одновременное проведение измерений;
    • Измерение сопротивления петли фаза-ноль в диапазоне 20/200/2000 Ом с автоподстройкой диапазона;
    • Измерение ОТП/ ОТКЗ в диапазоне 2000 А, 20 kA с автоподстройкой диапазона;
    • Возможно, двухпроводное соединение для проведения измерения сопротивления петли фаза-ноль и ОТП/ ОТКЗ;
    • Тестирование контура фаза к фазе и измерение ОТКЗ до 500 В;
    • Измерение чередования фаз в трехфазных сетях, сетевого напряжения и частоты;
    • Блокировка тестовой кнопки для проведения измерений одной рукой, с автоматическим запуском измерений;
    • Мгновенная проверка проводки на исправность и защита от соединения фаза к фазе;
    • Прибор защищен от воды и пыли - IP54

    Сопротивление петли фаза-ноль

    L-PEATT: Вкл.

    Параметр Значение
    Диапазон 20/200/2000 Ом (автоподстройка диапазона)
    Номинальное напряжение 100~280 В(50/60 Гц)
    Номинальный испытательный ток 6 А/40 мс (L-N), 10 мА/около 5 с (N-PE) ±3%показания±6ЕМР

    L-PEATT: Выкл.

    Параметр Значение
    Диапазон 20/200/2000 Ом (автоподстройка диапазона)
    Номинальное напряжение 100~280 В(50/60 Гц)
    Номинальный испытательный ток 6 А/40 мс (в диапазоне 20 Ом), 2 А/20 мс (в диапазоне 200 Ом), 15 мА (в диапазоне 2000 Ом)/ ±3%показания±4ЕМР

    L-N/L-L:

    Параметр Значение
    Диапазон 20 Ом
    Номинальное напряжение 100~500 В(50/60 Гц)
    Номинальный испытательный ток 6 А/20 мс/ ±3%показания±4ЕМР

  • Технические характеристики ОТКЗ (L-N/L-L) / ОТП (L-PE):

    ОТКЗ:

    Параметр Значение
    Диапазон 2000 А/20 кА (автоподстройка диапазона)
    Номинальное напряжение 100~500 В(50/60 Гц)
    Номинальный испытательный ток 6 А/20 мс

    ОТП:

    Параметр Значение
    Диапазон 2000 А/20 кА (автоподстройка диапазона)
    Номинальное напряжение 100~280 В(50/60 Гц)
    Номинальный испытательный ток 6 А/40 мс (в диапазоне 20 Ом), 2 А/20 мс (в диапазоне 200 Ом), 15 мА (в диапазоне 2000 Ом)

    ОТП АТТ: Вкл.:

    Параметр Значение
    Диапазон 2000 А/20 кА (автоподстройка диапазона)
    Номинальное напряжение 100~280 В(50/60 Гц)
    Номинальный испытательный ток 6 А/60 мс (L-N), 10 мА/около 5 с (N-PE)

    Напряжение

    Параметр Значение
    Номинальное напряжение АС 0~500 В (45~65 Гц)
    Частота 45~65 Гц (АС 0~500 В)
    Точность ±2%показания±4ЕМР (напряжение) ±0,5%показания±2ЕМР (частота) /td>

    Чередование фаз

    Параметр Значение
    Номинальное напряжение АС 50~500 В (45~65 Гц)
    Последовательность фазы отображаются как “1,2,3” и знак вращения по часовой стрелке
    Противоположная последовательность фаз отображаются как “3,2,1” и знак вращения против часовой стрелки

    Общее технические характеристики:

    Параметр Значение
    Стандарты безопасности безопасностиМЭК61010-1 КАТ.III 300 В (500 В фаза к фазе), МЭК61010-031, МЭК61557-1/-3/-7/-10, МЭК61326 (EМC), МЭК60529 (IP54)
    Температура хранения -20°С~+60°С

  • Комплект поставки KEW 4140

    № Наименование Количество
    1. Цифровой измеритель KEW 4140 1
    2. Батарея LR × 6 1
    3. Главный измерительный щуп (M-7218) 1
    4. Удлинитель 1
    5. Руководство по эксплуатации 1
    6. Мягкий футляр 1
    7. Плечевой ремень. 1
