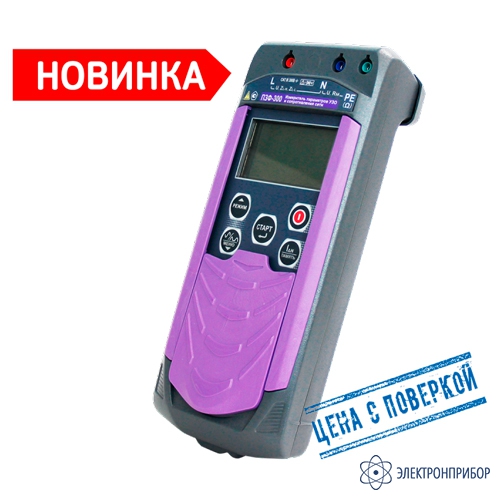

ПЗФ-300 — измеритель параметров УЗО и сопротивления сети

Код товара: 73069
  • в наличии
    87958-23

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      87958-23 до 27.01.2028

    • Производитель

      Радио-Сервис, Россия

    • Артикул

      134002

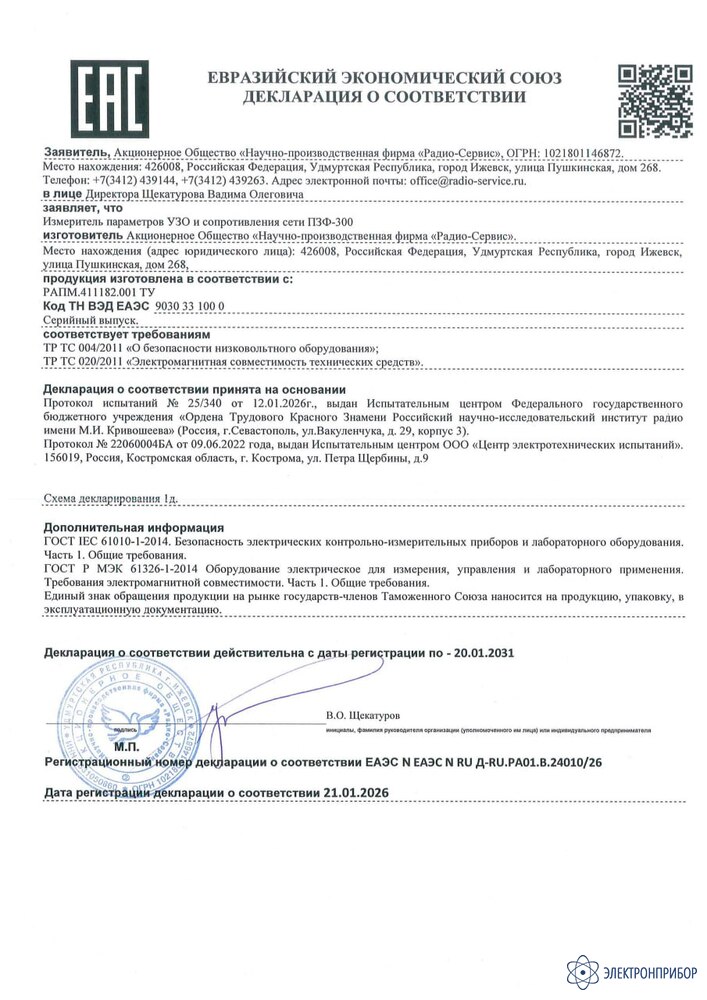

    Сертификаты

    Назначение измерителя параметров УЗО и сопротивления сети ПЗФ-300:

    Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений.

    Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В.

    Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока:

    • для типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0 º и 180 º;
    • для типов А и В на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90 º и 135 º с возможностью установки полярности тока.

    Измерение напряжения переменного тока.

    Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013).

    Измерение сопротивления постоянному току (металлосвязь).

    Особенности измерителя параметров УЗО и сопротивления сети ПЗФ-300:

    • питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА;
    • диапазон рабочих температур – от -15 ºС до +55 ºС;
    • ударопрочный, пыле- и влагозащищенный корпус;
    • степень защиты корпуса – IP54;
    • категория перенапряжения – CAT III 300 В;
    • память на 10000 измерений;
    • связь с компьютером;
    • встроенное зарядное устройство;
    • магнитный держатель.

    Программа для работы с ПК:

    Скачать программу RS Terminal можно бесплатно на сайте производителя.

    Требования к системе: Windows XP SP2 и выше.

    Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

    Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

    Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

    Если при работе с программой не удается установить связь прибора с ПК, то:

    • убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
    • проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

    В противном случае:

    • подключите Bluetooth USB адаптер к другому USB порту компьютера;
    • установите соответствующий драйвер для Bluetooth USB адаптера;
    • замените Bluetooth USB адаптер.

  • Технические характеристики измерителя параметров УЗО и сопротивления сети ПЗФ-300:

    Параметр Значение
    Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза»
    Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом от 0,01 до 9,99
    от 10,0 до 99,9
    от 100 до 300
    Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом ±(0,05∙Z+5 е.м.р.)
    Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА от 0,001 до 24
    Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА от 0,001 до 41
    Рабочий диапазон напряжения переменного тока, В от 180 до 450
    Частота напряжения переменного тока, Гц от 45 до 65
    Максимальный ток при измерении петли «фаза-нуль», А 8
    Максимальный ток при измерении петли «фаза-фаза», А 14
    Длительность протекания тока, мс не более 30
    Измерение напряжения переменного тока
    Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В от 10 до 450
    Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В от 10 до 300
    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В ±(0,025∙U+3 е.м.р.)
    Частота напряжения переменного тока, Гц от 45 до 65
    Измерение отключающего дифференциального тока УЗО (Iа)
    Номинальный отключающий дифференциальный ток УЗО (I∆N), мА Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА
    Синусоидальный ток Пульсирующий постоянный ток с углом задержки фазы тока
    0 º 90 º 135 º
    10 от 2 до 11 от 2 до 20 от 1 до 20
    30 от 6 до 33 от 6 до 42 от 3 до 42
    100 от 20 до 110 от 20 до 140 от 10 до 140
    300 от 60 до 330 от 60 до 420 от 30 до 420
    500 от 100 до 550 от 100 до 700 –
    Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА:
    - для синусоидального тока
    - для пульсирующего постоянного тока

    ±(0,025∙I+0,2)
    ±(0,05∙I+0,5)
    Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА 0,05∙IΔN
    Рабочий диапазон напряжения переменного тока, В от 180 до 260
    Измерение времени отключения УЗО
    Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему дифференциальному току УЗО (I∆N), мс:
    0,5∙I∆N и 1∙I∆N
    2∙I∆N
    5∙I∆N

    от 1 до 1000
    от 1 до 500
    от 1 до 40 (150) 1)
    Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс:
    - для синусоидального тока
    - для пульсирующего постоянного тока (без задержки фазы)

    ±(0,015∙T+3)
    ±(0,015∙T+10)
    Рабочий диапазон напряжения переменного тока, В от 180 до 260
    Примечание: 1) – для селективного типа УЗО.
    Измерение напряжения прикосновения
    Диапазон измерений напряжения прикосновения (действующее значение), В от 0 до 100
    Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В ±(0,05∙U+3 е.м.р.)
    Измерительный ток 0,4∙IΔN
    Измерение сопротивления постоянному току (металлосвязь)
    Диапазон измерений электрического сопротивления постоянному току, Ом от 0,01 до 9,99
    от 10,0 до 20,0
    Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом ±(0,03∙R+3 е.м.р.)
    Ток в измерительной цепи для сопротивлений до 5 Ом, мА 200
    Общие характеристики
    Питание Ni-MH аккумулятор 6 В, 2000 мА/ч или
    5 х 1,5 В элементов питания типоразмера АА
    Диапазон рабочих температур от -15 ºС до +55 ºС
    Степень защиты корпуса IP54, ударопрочный, пыле- и влагозащищенный корпус
    Категория перенапряжения CAT III 300 В
    Память на 10000 измерений
    Связь с компьютером есть
    Встроенное зарядное устройство есть
    Магнитный держатель есть
    Размер в упаковке (ШхГхВ), мм 145х120х265
    Размер прибора (ШхГхВ), мм 88х105х245
    Брутто (масса прибора в упаковке), г 1800
    Масса нетто (масса самого прибора), г 800

    Примечание:
    е.м.р – единица младшего разряда;
    Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза»;
    I, T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления.

  • Комплект поставки ПЗФ-300

    № Наименование Фото Количество Артикул
    1 Измеритель параметров УЗО и сопротивления сети ПЗФ-300 1
    2 Блок питания 12 В 0,5 А 1 127962
    3 Адаптер розеточный 1 127955
    4 Зажим изолированный типа "крокодил", d30, синий 1 127993
    5 Зажим изолированный типа "крокодил", d30, красный 1 127992
    6 Кабель измерительный 1,5 м, красный 1 128016
    7 Кабель измерительный 1,5 м, синий 1 128017
    8 Отсек батарейный 5*АА (исполнение 1) 1 128069
    9 Сумка для ПЗФ-300 1 128560
    10 Руководство по эксплуатации 1
