Генераторы импульсов и сигналов

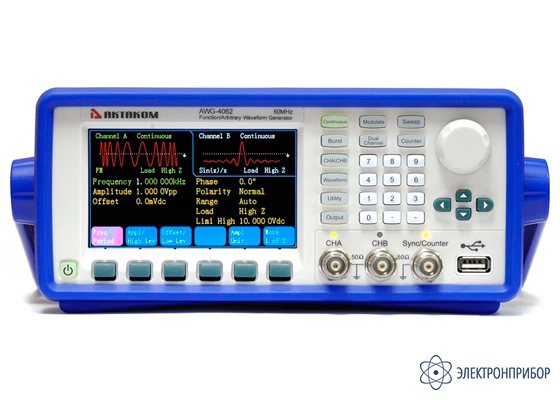

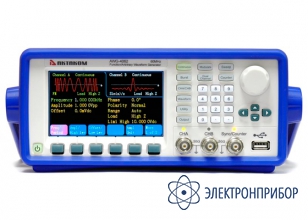

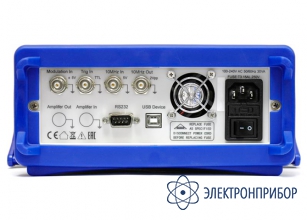

AWG-4062 — генератор сигналов специальной формы

Код товара: 49215
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание генератора сигналов специальной формы AWG-4062:

    Генератор сигналов специальной формы серии AWG-40x2 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов серии AWG-40x2 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы серии AWG-40x2 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

  • Технические характеристики генератора сигналов специальной формы AWG-4062:

    Характеристика Значение
    Максимальная выходная частота 60 МГц
    Количество каналов 2
    Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
    Встроенные специальной формы 50 типов
    Произвольная форма
    Частотные характеристики
    Диапазон синусоидальный сигнал 1 мкГц ... 60 МГц
    прямоугольный сигнал 1 мкГц ... 10 МГц
    импульсный сигнал 1 мкГц ... 10 МГц
    другие формы 1 мкГц ... 5 МГц
    Встроенные формы Количество точек участвующих в формировании сигнала 4…4096
    Разрешение по частоте 1 мкГц
    Точность установки (18°C ... 28°C) ±(50 ppm + 1 мкГц)
    Синусоидальный сигнал
    Коэффициент гармоник ≤-60 дБн (DC-5 МГц)
    ≤-50 дБн (5 МГц - 30 МГц)
    ≤-45 дБн (≥30 МГц)
    Общие гармонические искажения <0,1%
    Прямоугольный сигнал
    Время нарастания/спада ≤ 20 нс
    Выброс ≤ 10 %
    Коэффициент заполнения 0,1% ... 99,9% (мин. длительность 50 нс)
    Треугольный сигнал
    Симмметрия 0 ... 100%
    Импульсный сигнал
    Длительность 50 нс ... 2000 с
    Время нарастания/спада ≤ 20 нс
    Пользовательская (произвольная) форма
    Количество точек участвующих в формировании сигнала 4096
    Вертикальное разрешение 14 бит (канал CHA), 10 бит (канал CHB)
    Частота дискретизации 150 МВыб/с
    Энергонезависимая память 5 редактируемых форм
    Амплитуда
    Амплитуда (50 Ом) 0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)
    Амплитуда (высокий импеданс) 0,2 мВп-п -20 Вп-п (≤ 20 МГц)
    0,2 мВп-п -15 Вп-п (> 20 МГц)
    Вертикальное разрешение (50 Ом) 1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п)
    Вертикальное разрешение ((высокий импеданс) 2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п)
    Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п)
    Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0,2 дБ (<5 МГц)
    ±0,3 дБ (5 МГц ... 20 МГц)
    ±0,5 дБ (≥20 МГц)
    DC смещение
    Диапазон (DC) ±5 В (50 Ом), ±10 В (высокий импеданс)
    Погрешность ±(1% + 1 мВ.)
    Разрешение (50 Ом) 1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В)
    Разрешение (выс. импеданс) 2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В)
    AM Модуляция (выход CHA)
    Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)
    Коэффициент модуляции 0% ... 120%
    ЧМ Модуляция (выход CHA)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
    ФМ Модуляция (выход CHA)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
    Девиация 0 ... 360°
    Частотная и фазовая манипуляция (выход CHA)
    Тип ЧМн (FSK), ФМн (BPSK)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Диапазон ЧМн 1 мкГц ... максимальная частота
    Частота переключения ЧМн 1 мГц ... 100 кГц
    Фаза переключения ФМн 0 ... 360°
    ШИМ модуляция (выход CHA)
    Частота 1 мГц ... 100 кГц
    Несущая импульсный
    Источник Внутренний / Внешний
    Девиация 0% ... 99%
    SUM модуляция (выход CHA)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)
    Коэффициент модуляции 0% ... 100%
    Режим свипирования (выход CHA)
    Тип свипирования по частоте
    Интервал свипирования 5 мс ... 500 с
    Закон линейный / логарифмический
    Направление Вверх / Вниз
    Время прямого хода /возврата 0 ... 500 с
    Список свипирования до 600 шагов, время шага 5 мс ... 500 с
    Источник запуска Ручной, внешний, внутренний
    Режим пачек импульсов (выход CHA)
    Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
    Период 1 мкс ... 500 с
    Тип Количество импульсов: 1 ... 1 000 000
    Начальная / Конечная фаза 0° ... 360°
    Источник запуска Ручной, внешний, внутренний
    Режим суммирования каналов (выход CHB)
    Связь по частоте Отношение частот / разность частот
    Связь по амплитуде и DC смещению Разность амплитуд / разность смещений
    Комбинированный выход Объединение амплитуд 0% ... 100%
    Вход запуска и модуляции
    Уровень запуска TTL
    Уровень модуляции ±5 Вп-п (полная шкала)
    Входной импеданс > 10 К номинальный
    Тип разъема BNC
    Выход синхроимпульса (Sync)
    Форма прямоугольный импульс
    Уровень 5 В (высокий импеданс) 2,5 В (50 Ом)
    Частота и длительность импульса изменяемая в зависимости от рабочего режима
    Фронт нарастания < 10 нс (типичное)
    Входной импеданс 50 Ом (типичное)
    Тип разъема BNC
    Частотомер
    Частотный диапазон Один канал: 100 мГц ... 350 МГц
    Разрешение по частоте 6 разрядов/с
    Измерение периода и длительности импульса 100 нс ... 20 с
    Измерение коэф. заполнения 1% ... 99%
    Чувствительность 20 мВскз ... 5 Вскз 10 мГц ... 100 МГц
    40 мВскз ... 5 Вскз 100 мГц ... 200 МГц
    50 мВскз ... 5 Вскз 200 мГц ... 350 МГц
    Время стробирования 1 мс ... 500 с
    Связь AC, DC
    Уровень запуска -3 В ... 3 В
    ФНЧ отключаемый
    Вход тактирования
    Тактовая частота 10 МГц ± 100 кГц
    Амплитуда 1 Вп-п ... 5 Вп-п
    Входной импеданс 5 кОм, AC связь
    Выход тактирования
    Тактовая частота 10 МГц
    Амплитуда >1 Вп-п
    Выходной импеданс 5 кОм, AC связь
    Основные характеристики
    Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
    Интерфейс USB device, USB host, RS-232
    Питание 100...240 В АС скз, 45...65 Гц
    Потребляемая мощность не более 30 Вт
    Рабочая температура 0...40 °C
    Габаритные размеры 334 х 256 х 106 мм
    Масса 3 кг

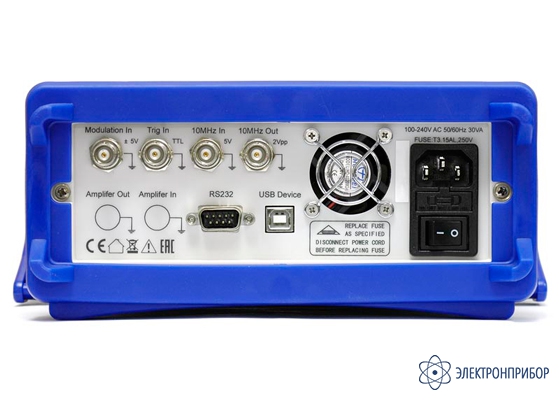

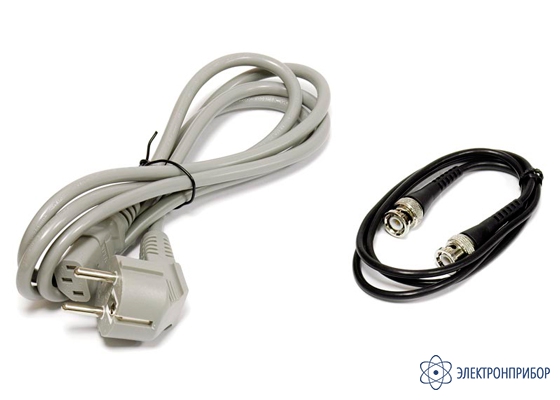

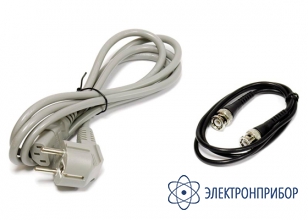

  • Комплект поставки AWG-4062

    Наименование Количество
    1 Генератор сигналов AWG-4062 1
    2 Шнур питания 1
    3 Кабель BNC 1
    4 Руководство по эксплуатации 1
