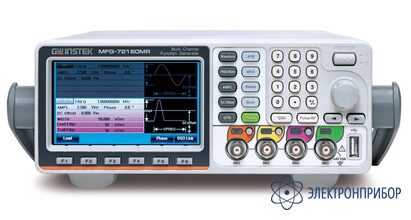

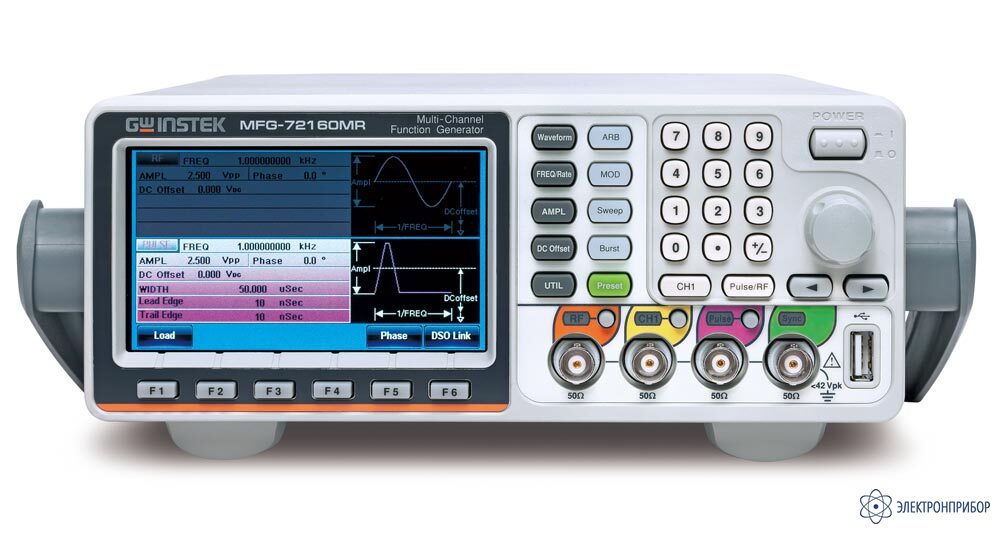

MFG-72160MR — 3-канальный генератор сигналов специальной и произвольной формы

Код товара: 43618
  • 78118-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78118-20 до 27.04.2025

    • Производитель

      GW Instek, Тайвань

    Описание 3-канального генератора сигналов специальной и произвольной формы MFG-72160MR:

    3-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. Режимы модуляции AM/ FM/ PM/ FSK/ PWM. Режимы свипирования (частота и амплитуда)/ sweep, формирование пакетов радиоимпульсов/ burst. Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифровые коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.

  • Технические характеристики 3-канального генератора сигналов специальной и произвольной формы MFG-72160MR:

    Параметр Значение
    1 канал (ФГ+СПФ)
    Амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
    Диапазон частот 1 мкГц…60 МГц (синус)
    Погрешность установки частоты ±(1*10-6)
    Режим постоянного смещения ± 5 Впик
    Генератор сигналов произвольной формы
    ЦАП 14 бит
    Частота дискретизации 200 МГц
    Длина памяти 16 К точек, 66 встроенных форм
    2-канал (Генератор импульсов)
    Диапазон частот 1 мкГц - 25 МГц
    Амплитуда 1 мВ…2,5 Впик (на 50 Ом), постоянное смещение до ±1 В пик
    Длительность импульса 20 нс- 999,9 кс, время нарастания / спада 10 нс - 20 с с разрешением 1 нс
    3-канал (Генератор ВЧ-сигналов)
    Диапазон частот 1 мкГц…320 МГц
    Форма сигнала синусоидальный, прямоугольный, треугольник/ пила, импульс, шум, СПФ, амплитуда (на 50 Ом) - 1 мВ…2 Впик, пост. смещение до ±1 В пик
    Регулируемая скважность 0,01-99,99 %
    Постоянный ток для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
    Встроенный частотомер
    Диапазон 5 Гц…150 МГц
    Входной уровень 35 мВ…30 Вскз
    Разрешение АЦП 8 бит
    Внутренняя память (запись/вызов) 10 ячеек форм сигналов (16 К), 10 профилей настроек
    Дисплей Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
    Интерфейсы USB (Host/ Device)
    Габариты 266 × 107 × 293 мм
    Масса 2,5 кг

  • Комплект поставки MFG-72160MR

    № Наименование Количество
    1 3-канальный генератор сигналов специальной и произвольной формы MFG-72160MR 1
