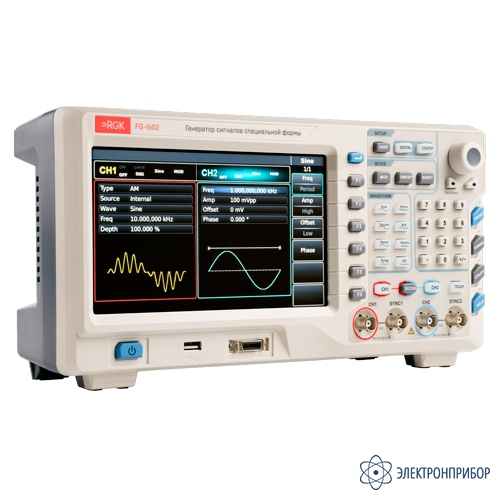

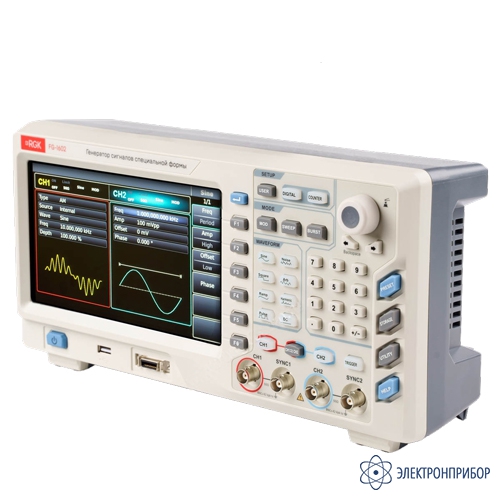

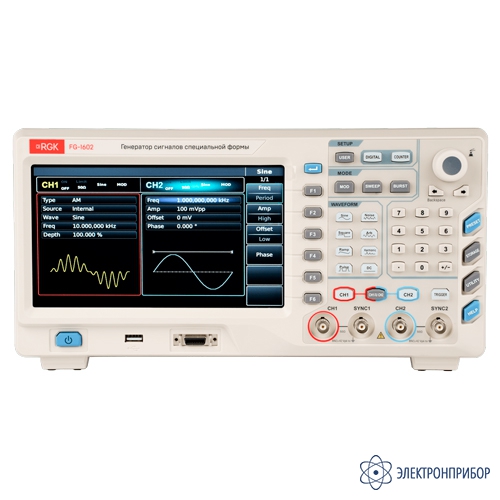

RGK FG-1602 — генератор сигналов специальной формы

Код товара: 73238

    • Гарантия

      12 месяцев

    • Производитель

      RGK, Китай

    • Артикул

      754606

    Сертификаты

    Описание генератора сигналов специальной формы RGK FG-1602:

    Генератор сигналов специальной формы RGK FG-1602 использует технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов с разрешением по частоте до 1 мкГц. Прибор является экономичным, высокопроизводительным, многофункциональным двухканальным генератором сигналов произвольной формы. Устройство может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений, а также может обеспечить генерацию высокочастотных импульсов формы, близкой к идеальной прямоугольной.

    Удобный интерфейс генератора, превосходные технические показатели и интуитивно понятный графический интерфейс помогают пользователям быстро выполнять задачи и повышать эффективность работы.

    Данный многофункциональный прибор позволит Вам решить текущие и будущие измерительные задачи.

    Особенности и преимущества генератора сигналов специальной формы RGK FG-1602:

    • два независимых выходных канала;
    • выходной синусоидальный сигнал частотой до 160 МГц, разрешение 1 мкГц во всем диапазоне частот;
    • импульсные сигналы с частотой до 50 МГц с регулируемым пользователем временем нарастания/спада, а также коэффициентом заполнения;
    • частота дискретизации 500 МВыб/с и ЦАП с разрешением 16 бит;
    • 6-разрядный частотомер;
    • сохранение сигналов произвольной формы от 8 до 32 миллион точек, 7 ГБ энергонезависимой памяти для сохранения формы сигналов;
    • широкий выбор типов модуляции: AM, ЧM, ФM, АМн, ЧМн, ФМн, BPSK, QPSK, OSK, SUM, DSBAM, QAM, ШИМ;
    • генерация сигналов протоколов I2C, SPI, RS232;
    • генерация 16-битных цифровых сигналов произвольной формы;
    • производительное компьютерное программное обеспечение;
    • 8-дюймовый цветной TFT ЖК-дисплей;

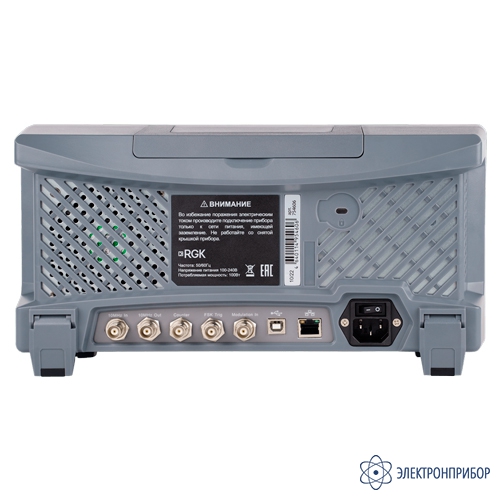

    • USB-хост (максимум 32 ГБ), интерфейс USB, LAN, вход внешнего генератора опорной частоты 10 МГц, выход внутреннего генератора опорной частоты 10 МГц;
    • поддержка частотного сканирования и пакетного вывода;
    • каждый из 2 каналов поддерживает независимо или одновременно внутреннюю/внешнюю модуляцию, внутренний/внешний/ручной запуск;
    • простой в использовании многофункциональный переключатель и цифровая клавиатура.

  • Технические характеристики генератора сигналов специальной формы RGK FG-1602:

    Параметр Значение
    Количество каналов 2
    Максимальная рабочая частота 160 МГц
    Частота дискретизации до 500 Мвыб/с
    Форма генерируемого сигнала синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
    Рабочие режимы выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
    Поддерживаемые типы модуляций амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
    Характеристики выходного сигнала
    Размах по амплитуде до 20 МГц:
    от 1 мВ до 10 В (50 Ом)
    от 20 МГц до 80 МГц:
    от 1 мВ до 5 В (50 Ом)
    от 80 МГц до 120 МГц:
    от 1 мВ до 2,5 В (50 Ом)
    от 120 МГц до 160 МГц:
    от 1 мВ до 1 В (50 Ом)
    Погрешность установки амплитуды ± (1% от установленного значения + 1 мВ)
    Неравномерность АЧХ
    (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)    		 до 10 МГц: ± 0,1 дБ
    от 10 МГц до 80 МГц: ± 0,2 дБ
    от 80 МГц до 120 МГц: ± 0,4 дБ
    от 120 МГц до 160 МГц: ± 0,8 дБ
    Характеристики выходного сигнала
    Сопротивление 50 Ом
    Изоляция максимальное значение напряжения 42 В относительно земли
    Защита защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается
    Частотомер
    Уровень входного сигнала совместимый с ТТЛ (200 мВ ~ 9 В)
    Диапазон частот входного сигнала от 100 мГц до 800 МГц
    Относительная погрешность измерения частоты ± 51 · 10-6
    Разрешение по частоте 7 бит/с
    Высокочастотное подавление включено или выключено подавление высокочастотных помех
    Регулируемая чувствительность запуска 0% ~ 100,0%
    Тип связи по постоянному / переменному току
    Дисплей
    Дисплей TFT ЖК-дисплей диагональю 8 дюйма
    Разрешение дисплея 800 x 480 пикселей
    Питание
    Напряжение питания переменное 100-240 В, 45-440 Гц, CAT II
    Энергопотребление не более 50 Вт
    Предохранитель 250 В, 2 А
    Условия эксплуатации
    Диапазон температур:
    - рабочая
    - хранения и транспортировки
    от -10 до +40 °C
    от -20 до +60 °C
    Относительная влажность:
    - при температуре не выше 35 °C
    - при температуре от 35 °C до 40 °C
    не более 90%
    не более 60%
    Высота над уровнем моря:
    - рабочая
    - хранения и транспортировки
    до 3000 м
    не более 15000 м
    Массо-габаритные характеристики
    Габаритные размеры 118 x 336 x 174 мм
    Масса 3,3 кг

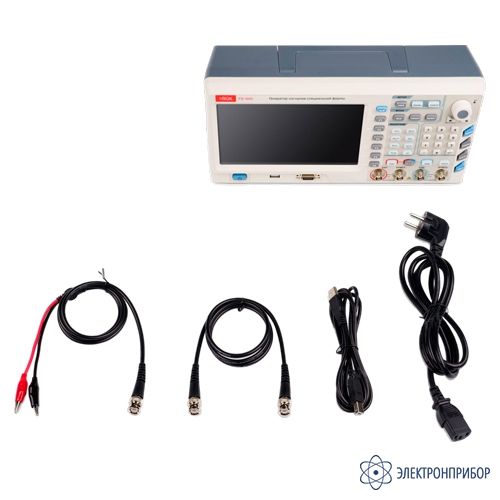

  • Комплект поставки RGK FG-1602

    № Наименование Количество
    1 Генератор сигналов специальной формы RGK FG-1602 1
    2 Кабель питания 1
    3 USB-кабель для передачи данных 1

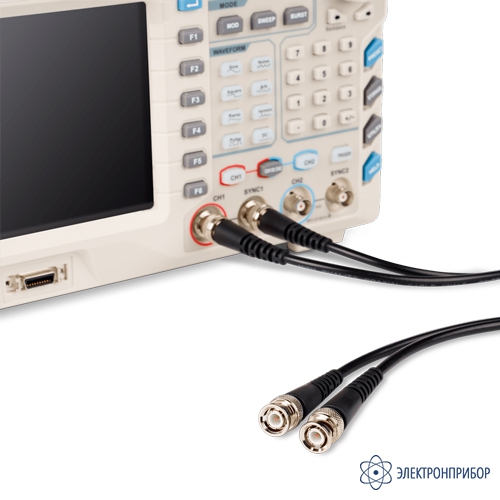

    4 Кабель BNC, длина 1 метр 2
