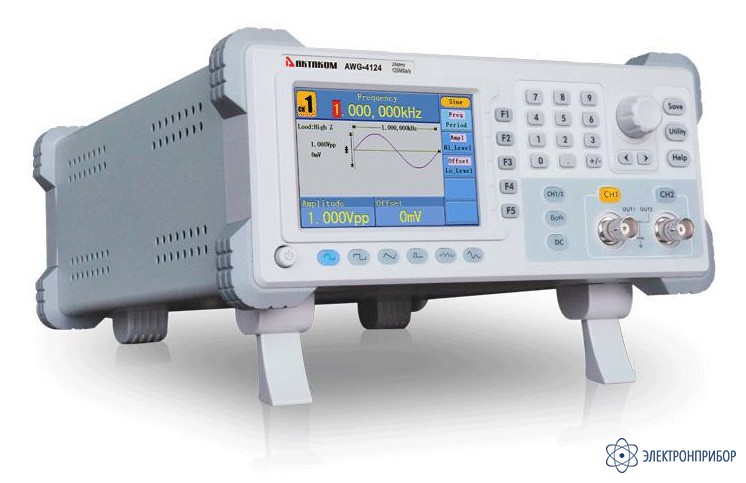

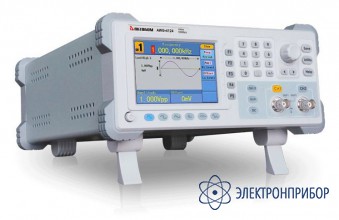

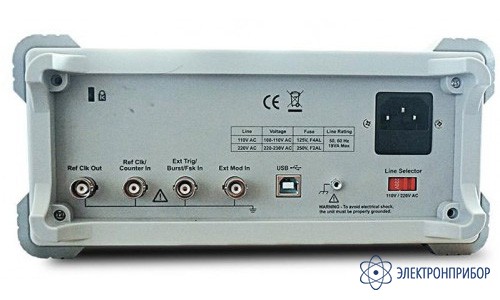

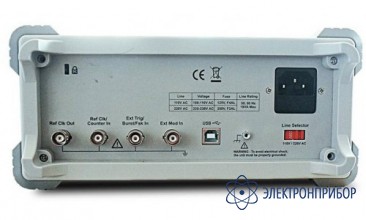

AWG-4124 — генератор сигналов специальной формы
Код товара: 43274-
2-3 дня
-
Гарантия
2 года
-
Производитель
Описание генератора сигналов специальной формы AWG-4124:
Генератор сигналов специальной формы АКТАКОМ AWG-4124 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и небольшая стоимость делают генератор сигналов специальной формы АКТАКОМ AWG-4124 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
-
-
Технические характеристики генератора сигналов специальной формы AWG-4124:
Параметр Значение Максимальная выходная частота 25 МГц Количество каналов 2 Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) формаЧастотные характеристики Диапазон Синусоидальный сигнал 1 мкГц ~ 25 МГц Прямоугольный сигнал 1 мкГц ~ 5 МГц Импульсный сигнал 1 мкГц ~ 5 МГц Пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц Белый шум (Гаусс) полоса 25 МГц (-3дБ) Специальной формы 1 мкГц ~ 10 МГц Синусоидальный сигнал Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)Коэффициент гармоник (1 Вп-п) <-40 дБн Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п)<0.2% Фазовый шум
(1 МГц, 1 Вп-п)-110 дБн/Гц @ 10 кГц Прямоугольный сигнал Время нарастания/спада
(1 кГц, 1 Вп-п)< 12 нс (10%~90%) типичное Выброс < 5 % Коэф.заполнения 20% ~ 80% (<1 МГц)
50% (1 МГц ... 5 МГц)Асимметрия
(<50% коэф.заполнения)1% от периода + 5 нс Джиттер 1 нс + 30 ppm Треугольный сигнал Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия)< 0,1% типичное Симметрия 0 ~ 100% Импульсный сигнал Длительность импульса 40 нс ~ 1000 кс Точность установки 10 нс Время нарастания/спада <12 нс Выброс < 5% Джиттер 1 нс + 30 ppm Специальная и произвольная форма Максимальное количество точек участвующих в формировании сигнала 2~8 К точек Вертикальное разрешение 14 бит Частота дискретизации 125 Мвыб/сек Время нарастания/спада < 35 типичное Джиттер (СКЗ) 6 нс + 30 ppm Характеристики выхода: Амплитуда (50 Ом) 1 мВп-п ~ 10 Вп-п Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п Разрешение по амплитуде 1 мВп-п или 14 бит Смещение (AC+DC) ±5 В (50 Ом)
±10 В (высокий импеданс)Точность установки смещения 1 мВ Выходной импеданс 50 Ом (типично) AM Модуляция: Несущая синус Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц Коэффициент модуляции 0% ~ 100% ЧМ Модуляция: Несущая синус Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц Девиация частоты 2 мГц ~ 20 МГц ФМ Модуляция: Несущая синус Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц Девиация 0 ~ 180° Частотная манипуляция Несущая синус Источник Внутренний/Внешний Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц Режим свипирования (качания): Форма синус, прямоугольный, пила Закон линейный/логарифмический Направление Вверх/Вниз Время свипирования 1 мс ~ 500 с + 0.1% Источник запуска Ручной, внешний, внутренний Режим пачек импульсов: Форма синус, прямоугольный, пила, треугольный, специальной формы Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный Начальная/Конечная фаза -360° ~ 360° Время стояния (10 мс ~ 500 с) ± 1% Стробированный запуск Внешний запуск Источник запуска Ручной, внешний, внутренний Частотомер: Функции Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения Частотный диапазон Один канал: 100 мГц~200 МГц
немодулированный сигналРазрешение 6 разрядов DC связь DC ±1,5 В DC 100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC) 100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC) AC связь 100 мГц...100 МГц 250 мВп-п~5 Вп-п 100 МГц...200 МГц 450 мВп-п~4 Вп-п Измерение длительности импульса и коэффициента заполнения 1 Гц...10 МГц 250 мВп-п~5 Вп-п Параметры входа Входной импеданс 1 МОм Связь AC, DC ФВЧ Вкл/Выкл Чувствительность низкая, средняя, высокая Диапазон уровня запуска ±2,5 В Входы/выходы: Вход внешней модуляции Диапазон входных частот DC~20 кГц Диапазон входных напряжений ±5 Вп-п Входной импеданс 10 кОм, типичное Вход внешнего запуска Уровень TTL Фронт нарастающий или спадающий (по выбору) Длительность импульса >100 нс Задержка запуска 0 нс~60 с Вход внешнего тактирования Импеданс 1 кОм, AC связь Входное напряжение 100 мВп-п~5 Вп-п Частота 10 МГц±9 кГц Выход внешнего тактирования Импеданс 50 кОм, AC связь Амплитуда 3,3 Вп-п, доступно 1 МОм Вход частотомера
(используется разъем
Входа внешнего тактирования)DC связь ±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГцAC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГцСвязь между каналами,
копирование каналовДевиация фазы 0° ~ 360° Основные характеристики: Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов Питание 100~240 В АСскз，50/60 Гц, CATII Интерфейс USB устройство, USB host Потребляемая мощность не более 18 Вт Рабочая температура 0°C...40°C Габаритные размеры 235 х 110 х 295 мм Вес 3 кг -
Комплект поставки AWG-4124
№ Наименование Количество 1. Генератор сигналов специальной формы AWG-4124 1 2. Cетевой кабель 1 3. USB кабель для подключения к ПК 1 4. Руководство по эксплуатации (краткая инструкция) 1 5. Кабель BNC-BNC 1
