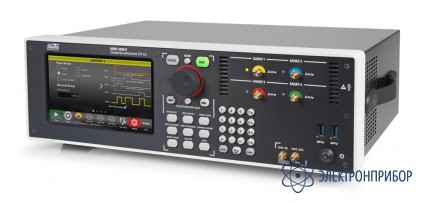

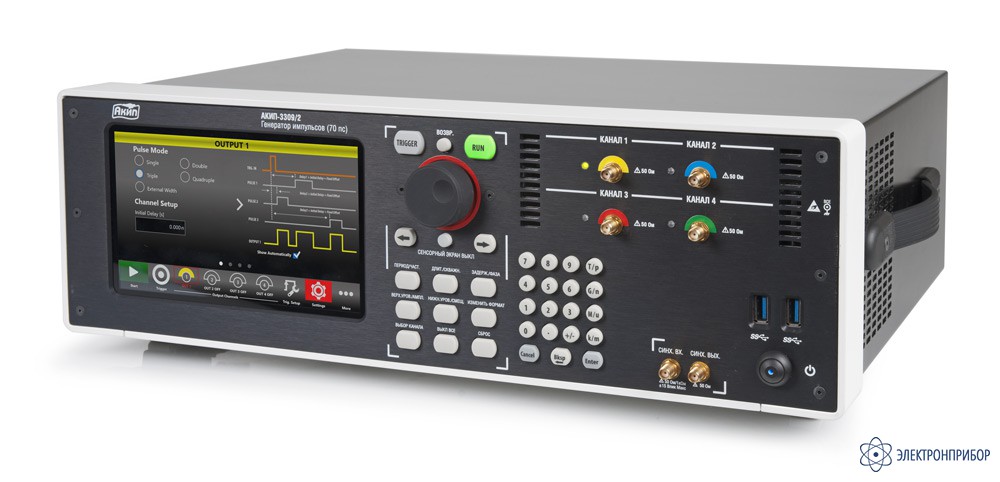

АКИП-3309/2 — генератор импульсов

Код товара: 45475
  • 72919-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72919-18 до 26.10.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора импульсов АКИП-3309/2:

    • Число каналов: 4, независимая регулировка параметров;
    • Диапазон частот: 1 Гц;
    • Длительность фронта/среза импульса: ≤ 70 пс;
    • Длительность импульса: 300 пс … 1;
    • Высокая точность установки временных параметров 5*10-6;
    • Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
    • Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
    • Регулировка смещения (± 2,5 В);
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Интерфейс: USB;
    • Возможность монтажа в 19" стойку, высота 3U.

  • Технические характеристики генератора импульсов АКИП-3309/2:

    Параметр Значение
    Временные параметры
    Число каналов 4
    Вид выходного сигнала Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
    Диапазон частота 1 Гц … 240 МГц
    Временные параметры Период: 4,166 нс…1 с
    Длительность импульса 300 пс … 1 с
    Задержка: 0 … 1 с
    Разрешение 10 пс
    Погрешность установки длительности ±( 0,01% + 20 пс)
    Погрешность опорного источника частоты ±(5*10-6
    Длительность фронта/среза ≤ 70 пс
    Выброс Не более 10%
    Амплитудные параметры
    Диапазон вых. уровня 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом
    Диапазон смещений ±2,5 В на нагрузке 50 Ом
    Разрешение 10 мВ
    Погрешность установки
    амплитуды    		 ±( 1% + 10 мВ)
    Внутреннее сопротивление выхода 50 Ом, 1 кОм
    Синхрозапуск
    Режимы Внутренний, внешний, однократный, строб
    Диапазон уровней
    внешнего синхросигнала    		 1,8 В … 3,3 В
    Сопротивление входа внешней синхронизации 50 Ом
    Общие данные
    Дисплей Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см
    Интерфейс USB
    Габаритные размеры, масса 445 х 135 х 320 мм; 11 кг
    Возможность монтажа в 19” стойку, высота 3U

  • Комплект поставки АКИП-3309/2

    № Наименование Количество
    1 Генератор импульсов АКИП-3309/2 1
