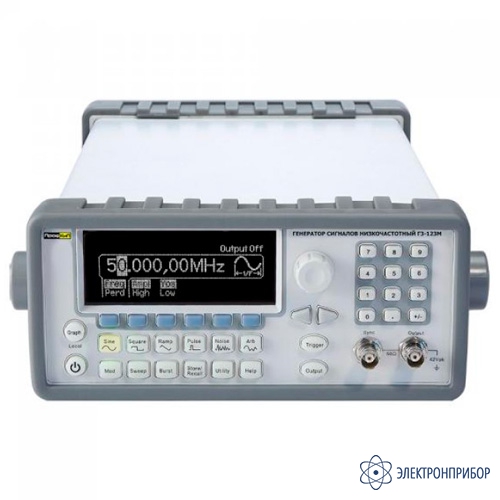

ПрофКиП Г3-123М — генератор сигналов низкочастотный

Код товара: 61525

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение генератора сигналов низкочастотного ПрофКиП Г3-123М:

    Генератор сигналов низкочастотный ПрофКиП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

    Особенности генератора сигналов низкочастотного ПрофКиП Г3-123М:

    • Диапазон частот до 50 МГц;
    • Разрешение по частоте 1 мкГц;
    • Формы сигнала: пила, треугольник, шум, постоянное смещение;
    • Режим формирования сигнала произвольной формы (5 видов);
    • Возможность установки сопротивления нагрузки до 1 МОм;
    • Использование прямого цифрового синтеза (DDS);
    • Разрядность ЦАП 14 бит;
    • Частота дискретизации 125 МГц;
    • Память 256 тысяч точек;
    • Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
    • Перестраиваемое время нарастания (5 нс … 100 нс);
    • Параллельный выход данных 16 бит;
    • Интерфейс USB, LAN;
    • Программное обеспечение Wavepatt для формирования сигналов произвольной формы;
    • Вход внешней опорной частоты;
    • Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора);
    • Синхровход и синхровыход.

  • Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-123М:

    Параметр Значение
    Форма сигналов Синус, меандр, пила, треугольник, импульс, шум, произвольная форма
    Выходные параметры
    Частотный диапазон для синуса 1 мкГц … 50 МГц
    Частотный диапазон для меандра 1 мкГц … 25 МГц
    Разрешение 1 мкГц
    Точность ±20 х 10-6;
    ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ)
    Выходной уровень 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
    Синусоидальный сигнал
    Частотный диапазон 1 мкГц … 50 МГц
    Неравномерность установки уровня на 1 кГц ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
    Неравномерность АЧХ относительно 1 кГц 0,1 дБ (менее 100 кГц);
    0,15 дБ (100 кГц … 5 МГц);
    0,3 дБ (5 МГц … 20 МГц);
    0,5 дБ (20 МГц … 50 МГц)
    Коэффициент гармоник (при уровне не более 1 Впик) ≤ -70 дБн (0.04%) до 20 кГц;
    < -65 дБн до 1 МГц;
    < -40 дБн до 20 МГц;
    ≤ -35 дБн до 50 МГц
    Постоянное смещение
    Диапазон
    Точность ±(2% от смещения + 0.5% от амплитуды сигнала)
    Прямоугольный сигнал
    Частотный диапазон 1 мкГц … 25 МГц
    Время нарастания и спада < 10 нс
    Выброс < 2%
    Перестраиваемая скважность 20% … 80% (до 10 МГц);
    40% … 60% (до 25 МГц)
    Точность ±1% для скважности 50%
    Джиттер 200 пс
    Пилообразный, треугольный сигнал
    Частотный диапазон 1 мкГц … 200 кГц
    Нелинейность < 0,1%
    Перестраиваемая скважность 0,0% … 100,0%
    Импульс
    Частотный диапазон 500 мкГц … 10 МГц
    Длительность импульса От 20 нс
    Время нарастания и спада < 10 нс
    Диапазон изменения скважности 5 нс … 100 нс
    Период повторения импульсов 0.000.000.2% … 99.999.999.8%
    Выброс 100 нс … 2000 с
    Джиттер 200 пс
    Шум
    Частотный диапазон (белый шум) 20 МГц (типично)
    Произвольная форма
    Частотный диапазон 1 мкГц … 10 МГц
    Длина памяти 2 точек … 256000 точек
    Разрешение ЦАП 14 бит (включая знак)
    Частота дискретизации 125 МГц
    Память 4 ячейки
    Минимальное время нарастания 30 нс
    Линейность 0,1%
    Джиттер 6 нс
    Пакетный режим
    Форма сигналов Синус, меандр, пила, треугольник, импульс, произвольная форма
    Виды запуска По счету (1 импульс … 50000 импульсов) по строб-импульсу
    Период повторения 1 мкс … 500 с
    Паралельный вход
    Тактовая частота 50 МГц
    Уровень TTL
    Длина последовательности 2 символа … 256000 символов
    Амплитудная модуляция (АМ), частотная модуляция (ЧМ)
    Форма несущей Cинус, меандр, пила, произвольная форма
    Источник модуляции Внешний /внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
    Диапазон модулирующих частот 2 мГц … 20 кГц
    Девиация частоты До 25 МГц (пиковая)
    Коэффициент АМ 1% … 120% (АМ) с разрешением 0,1%
    Фазовая модуляция (фм)
    Форма несущей Cинус, меандр, пила, произвольная форма
    Диапазон частот Такой же, как у основного сигнала
    Источник модуляции Внешний /внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
    Диапазон модулирующих частот 2 мГц … 20 кГц
    Диапазон установки девиации фазы 0.0° … 360.0°
    Импульсная модуляция (им)
    Форма несущей Меандр (импульс)
    Диапазон частот 500 мкГц … 10 МГц
    Источник модуляции Внешний /внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
    Диапазон модулирующих частот 2 мГц … 20 кГц
    Коэффициент модуляции (по длительности) 0% … 100% с разрешением 0.1%
    Генератор качающейся частоты (ГКЧ)
    Форма несущей Cинус, меандр, пила, произвольная форма
    Диапазон частот Такой же, как у основного сигнала
    Время качания 1 мс … 500 с
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Общие характеритики
    Питание 220 В (±15%), 50 /60 Гц
    Габаритные размеры 170 х 224 х 380 мм
    Вес 3,6 кг

  • Комплект поставки ПрофКиП Г3-123М

    № Наименование Количество
    1 Генератор сигналов низкочастотный ПрофКиП Г3-123М 1
    2 USB-кабель 1
    3 Кабель питания 1
    4 Программное обеспечение 1
    5 Руководство по эксплуатации 1

    Дополнительная комплектация ПрофКиП Г3-123М:

    (Поставляется за отдельную плату)

    № Наименование
    1 Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ
