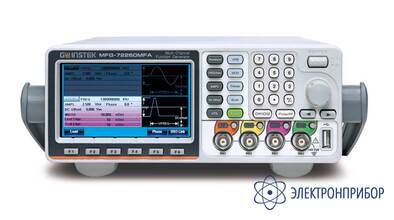

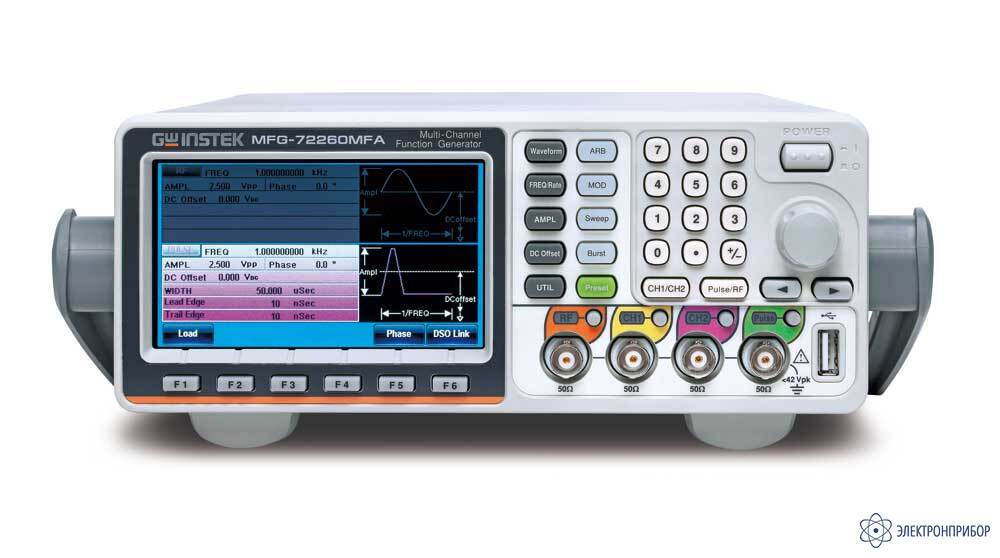

MFG-72260M — генератор сигналов специальной и произвольной формы

Код товара: 47017
  • 2-3 дня
    78118-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78118-20 до 27.04.2030

    • Производитель

      GW Instek, Тайвань

    Описание генератора сигналов специальной и произвольной формы MFG-72260M:

    Генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синхронизацией вход/выход ТТЛ, вход внешней модуляции.

  • Технические характеристики генератора сигналов специальной и произвольной формы MFG-72260M:

    Параметр Значение
    Каналы 3
    Амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
    Диапазон частот 1 мкГц…30 МГц (синус)
    Погрешность установки частоты ±(2*10-5)
    Режим постоянного смещения ± 5 Впик
    Генератор сигналов произвольной формы
    ЦАП 14 бит
    Частота дискретизации 200 МГц
    Длина памяти 16 К точек, 66 встроенных форм
    Генератор импульсов
    Диапазон 1 мкГц - 25 МГц
    Амплитуда 1 мВ…2,5 Впик (на 50 Ом)
    Постоянное смещение до ±1 В пик
    Длительность импульса 20 нс- 999,9 кс
    Время нарастания / спада 10 нс - 20 с с разрешением 1 нс
    Коэффициент заполнения 0,01-99,99 %
    Общие характеристики
    Диапазон 5 Гц…150 МГц
    Входящий уровень 35 мВ…30 В скз
    Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн
    Режимы свипирования Частота и Амплитуда формирование пакетов радиоимпульсов
    Увеличения амплитуды U вых (AC-DC) до +42 В или -42 В
    Программное обеспечение AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.).
    Внутренняя память (запись/вызов) 10 ячеек форм сигналов (16 К), 10 профилей настроек.
    Дисплей Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
    Интерфейсы USB (host/ device), LAN
    Габариты 266 × 107 × 293 мм
    Масса 2,5 кг.

  • Комплект поставки MFG-72260M

    № Наименование Количество
    1 Генератор сигналов специальной и произвольной формы MFG-72260M 1
